CX15 bis 80m2 - Beim Code X-Furler läuft eine Endlosleine um die untere Trommel. Die Leine greift dabei effektiv in die Zahnung und ermöglicht ein rutschfreies Einrollen des Segels. Beim Ausrollen separiert ein spezieller Keil im Leinenführungsbeschlag die Leine in der unteren Trommel und gewährleistet ein reibungsarmes, schnelles Rollen des Segels.
• Alle tragenden Komponenten des Seldén Code X sind aus Duplex-Stahl gefertigt, einem nichtrostenden Stahl mit ca. 50 % höherer Bruchlast als bei den im Marinebereich üblichen nichtrostenden Stählen. Die anderen Teile bestehen aus hochfestem aber leichtem Komposit-Material. Dies ergibt ein hochbelastbares System mit geringem Gewicht.
• Ein Gummiring um den Toppwirbel verhindert Schäden am Mast und Segel beim Setzen des Code X.• Trommel aus Komposit-Material mit Stahlverstärkung. Tauwerkschonend beim Ein- und Ausrollen.• Ein äußerer Schutzring aus Komposit-Material führt die Zugleine und schützt die Trommel.• Der Leinenführungsbeschlag kann auf verschiedene Zugpositionen eingestellt werden.• Mit Schnappschäkel unter der Trommel. Durch die spezielle Achsform kann das untere Lager nicht wegkippen.
• Die Kugellager im unteren Lager und im Toppwirbel sind aus nichtrostendem Stahl.• Die Kugellager im Linedriver und im Toppwirbel sind aus nichtrostendem Stahl.
Modell: CX15
Max. Segelfläche: 80 m²
Max.aufr. Moment bei 30° für Code 0 Segel: 45 kNm
Max. Arbeitslast: 15 kN
Seldén 508-788-12 Kicker-Mastbeschlag
Seldén Mastbeschläge für Rodkicker für die Seldén Mastprofile C und F.
Passend für Seldén-Mastprofile: C156, C175
Anwendung:
Rodkicker 05,
Rodkicker 10,
Rodkicker 20
Basismaße: 130 x 55 mm
Dreiecksplatte: 20 mm dick, Bohrung Ø 10 mm
Befestigung: 10 Niete 4,8 x 16,5

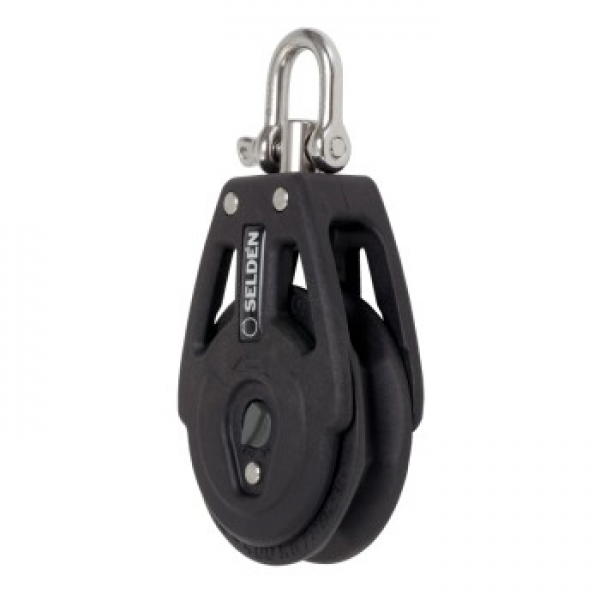

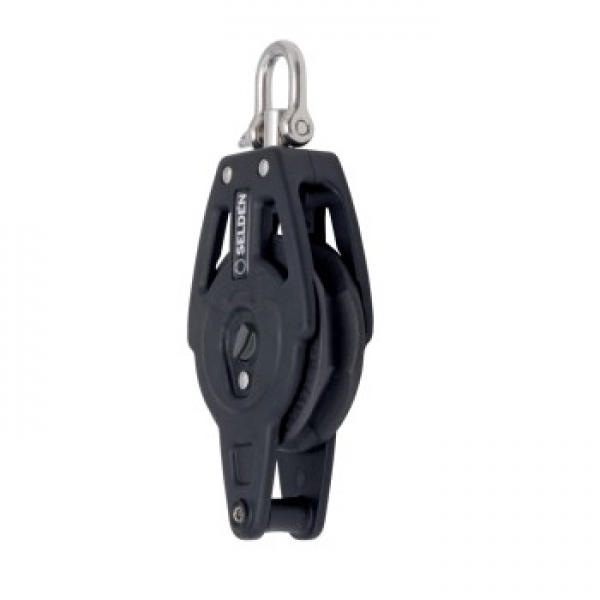

Manueller Ratchet-Block mit 60mm Scheiben-Ø.Die Ratchet-Funktion lässt sich mit dem grauen Knopf an der Seite an- und ausstellen.Delrinkugelgelagerte und kohlefaserverstärkter Polyetherimide-Scheibe.Ratchetblöcke sind Blöcke mit Rücklaufsperre zur Verwendung vorwiegend als Großschot-Fußblock sowie für Spinnaker- und Gennakerschoten.Ratchetblöcke werden vorwiegend für Schoten eingesetzt, die “aus der Hand“ gefahren werden.
Bezeichnung
Scheiben-Ø mm
Arbeitslastkg
Bruchlastkg
max. Leinen-Ø mm
Schäkelbügel-Ø mm
MRB60 einscheibig mit Schäkel und Unterbügel
60
250
500
10
5
In verschiedenen Größen / Längen erhältlich

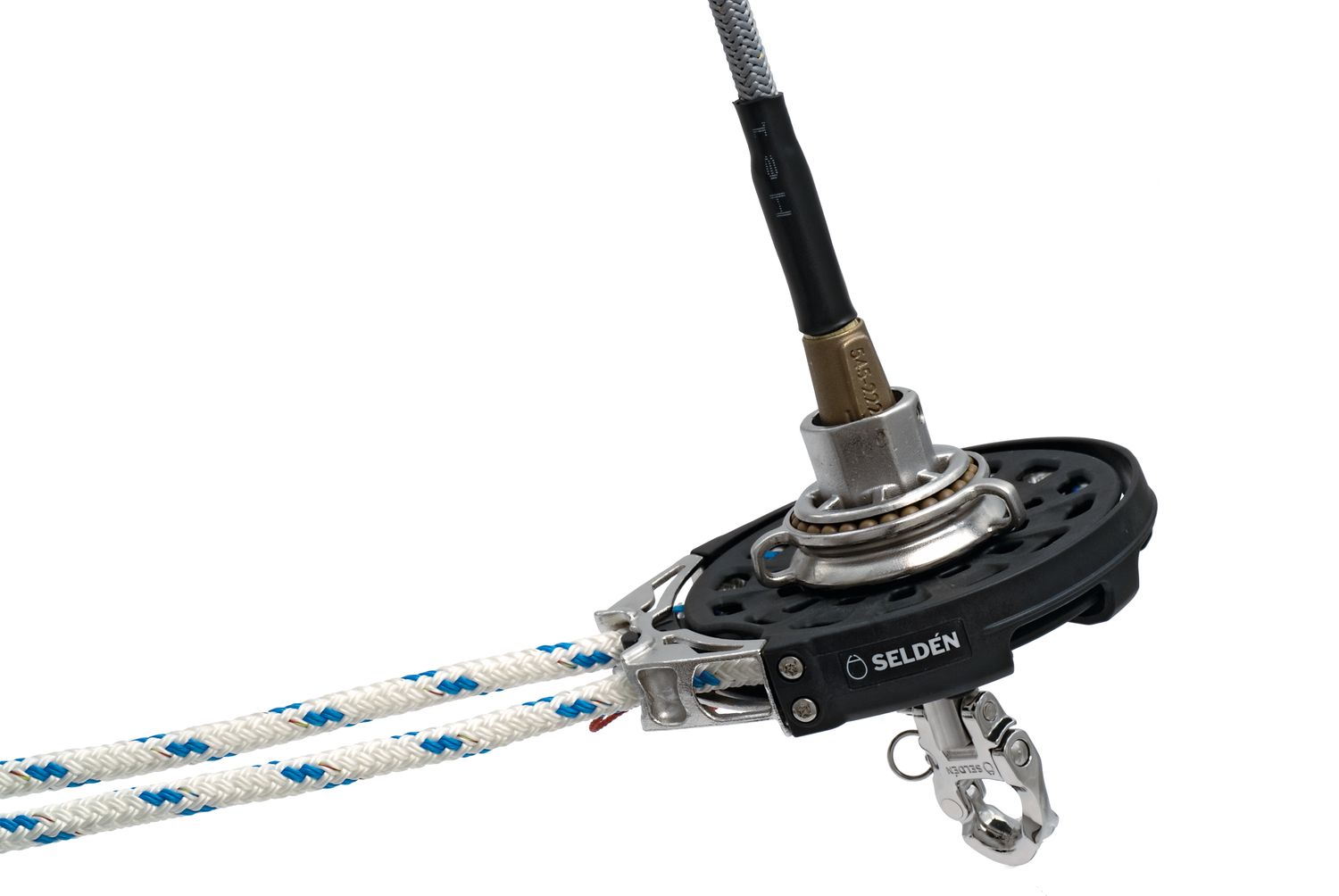

Seldén CX und Seldén GX werden über eine Endlosleine angetrieben, die in der Trommel über eine gezahnte Scheibe läuft. Diese Endlosleine kann bis zum Cockpit geführt werden, damit sie von dort bedient werden kann. Sie sollte im Cockpitbereich über einen Seldén Block geführt werden, in dem auch beide Leinen belegt werden. Das speziell entwickelte und im Bausatz mitgelieferte AT-Cable gewährleistet Torsionsfestigkeit und damit Zuverlässigkeit im Betrieb der GX-Furler.
”Metallzähne” in der Trommel greifen effektiv die Leine beim Einrollen.
Ein Konus im Leinenführer separiert automatisch die Leine von der Trommel, wenn sie frei ausrollen soll.
Eingefasste Kugellager aus nichtrostendem Stahl in Trommel und Wirbel sind sehr langlebig und wartungsarm.
Der Fallwirbel ist mit einem Gummiring versehen, der Schäden am Mast beim Setzen des Systems verhindert.
GX. Durch ein patentiertes Konussystem wird das AT-Cable an der Trommel und dem Wirbel montiert.
Alle tragenden Komponenten sind aus hochfestem DuplexStahl gefertigt. Dadurch wird der Materialeinsatz reduziert und das Gewicht gering gehalten.
Die nicht tragenden Teile sind aus sehr widerstandsfähigem Polyamid-Kompositmaterial hergestellt.
Daten:
Modell: GX7.5
Kabellänge: gem. Auswahl oben
max. Segelfläche: 50 m²
max. Arbeitslast: 7,5 kN
AT-Cable Ø: 9 mm
Trommel-Ø: 105 mm
Mastbeschlag 174 x 71mm für Rodkick 10/20
für die Seldén Mastprofile C und F.
Passend für Seldén-Mastprofile: C211, C227, C245
Anwendung:
Rodkicker 05,
Rodkicker 10,
Rodkicker 20
Basismaße: 174 x 71 mm
Dreiecksplatte: 20 mm dick, Bohrung Ø 12,5 mm
Befestigung: 12 Niete 6,4 x 17,8
Mastbeschlag 174 x 71mm für Rodkick 30
für die Seldén Mastprofile C und F.
Passend für Seldén-Mastprofile: C211, C227, C245
Anwendung: Rodkicker 30
Basismaße: 174 x 71 mm
Dreiecksplatte: 30 mm dick, Bohrung Ø 16,5 mm
Befestigung: 12 Niete 6,4 x 17,8

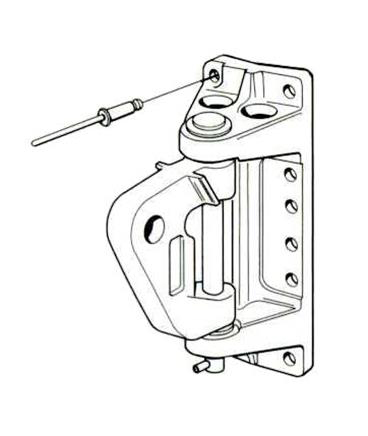

Mastbeschlag 179 x 63mm für Rodkicker 10 und 20
für die Seldén Mastprofile E und R.
Passend für Seldén-Mastprofil: E-Profile
Anwendung:
Rodkicker 05
Rodkicker 10
Basismaße: 179 x 63 mm
Dreiecksplatte: 20 mm dick, Bohrung Ø 15,5 mm
Befestigung: 4 Niete 6,4 x 26,2
Mastbeschlag 242 x 81mm für Rodkick / C-Mastprofil
für die Seldén Mastprofile C und F.
Passend für Seldén-Mastprofile: C264, C285
Anwendung:
Rodkicker 05,
Rodkicker 10,
Rodkicker 20
Basismaße: 242 x 81 mm
Dreiecksplatte: 15 mm dick, Bohrung Ø 16,5 mm
Befestigung: 12 Schrauben MRT 6 x 20 mit Gegenplatte
Mastbeschlag 242 x 81mm für Rodkick / F-Mastprofil
für die Seldén Mastprofile C und F.
Passend für Seldén-Mastprofile: F265, F286
Anwendung:
Rodkicker 05,
Rodkicker 10,
Rodkicker 20
Basismaße: 242 x 81 mm
Dreiecksplatte: 15 mm dick, Bohrung Ø 16,5 mm
Befestigung: 12 Schrauben MRT 6 x 25 mit Gegenplatte
Mastbeschlag 242 x 81mm für Rodkick 30 / C-Mastprofil
für die Seldén Mastprofile C und F.
Passend für Seldén-Mastprofile: C264, C285, C304
Anwendung: Rodkicker 30
Basismaße: 242 x 81 mm
Dreiecksplatte: 30 mm dick, Bohrung Ø 16,5 mm
Befestigung: 12 Schrauben MRT 6 x 25 mit Gegenplatte
Mastbeschlag 242 x 81mm für Rodkick 30 / F-Mastprofil
für die Seldén Mastprofile C und F.
Passend für Seldén-Mastprofile: F265, F285, F305
Anwendung: Rodkicker 30
Basismaße: 242 x 81 mm
Dreiecksplatte: 30 mm dick, Bohrung Ø 16,5 mm
Befestigung: 12 Schrauben MRT 6 x 25 mit Gegenplatte

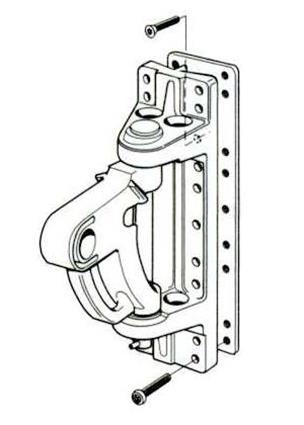

Mastbeschlag 275 x 70mm für Rockicker 30
für die Seldén Mastprofile E und R.
Passend für Seldén-Mastprofil: R-Profile
Anwendung: Rodkicker 30
Basismaße: 275 x 70 mm
Dreiecksplatte: 30 mm dick, Bohrung Ø 16,5 mm
Befestigung: 18 Schraubern MRT 6 x 50 mit Gegenplatte
Mastbeschlag 275 x 70mm für Rockicker 30
für die Seldén Mastprofile E und R.
Passend für Seldén-Mastprofil: E-Profile
Anwendung: Rodkicker 30
Basismaße: 275 x 70 mm
Dreiecksplatte: 30 mm dick, Bohrung Ø 16,5 mm
Befestigung: 18 Niete 6,4 x 26,2

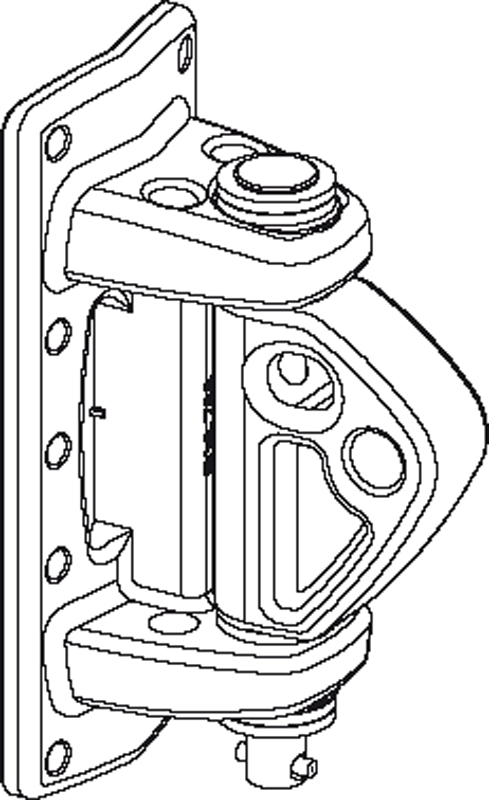

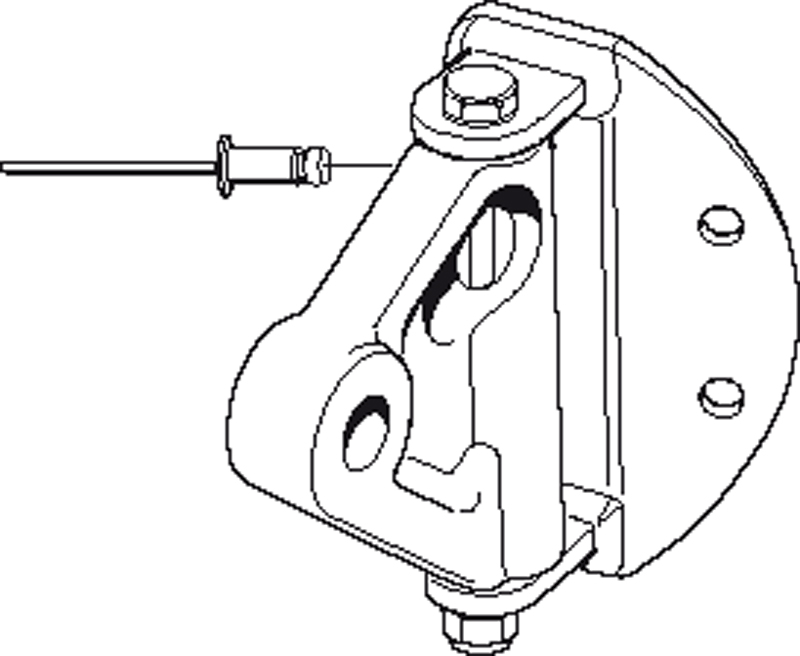

Mastbeschlag 80 x 63mm für Rodkicker 05 und 10
für die Seldén Mastprofile E und R.
Passend für tropfenförmige Seldén-Mastprofile
Anwendung:
Rodkicker 05
Rodkicker 10
Basismaße: 80 x 63 mm
Dreiecksplatte: 20 mm dick, Bohrung Ø 10,5 mm
Befestigung: 4 Niete 6,4 x 12,7
CX10 bis 50m2 - Beim Code X-Furler läuft eine Endlosleine um die untere Trommel. Die Leine greift dabei effektiv in die Zahnung und ermöglicht ein rutschfreies Einrollen des Segels. Beim Ausrollen separiert ein spezieller Keil im Leinenführungsbeschlag die Leine in der unteren Trommel und gewährleistet ein reibungsarmes, schnelles Rollen des Segels.
• Alle tragenden Komponenten des Seldén Code X sind aus Duplex-Stahl gefertigt, einem nichtrostenden Stahl mit ca. 50 % höherer Bruchlast als bei den im Marinebereich üblichen nichtrostenden Stählen. Die anderen Teile bestehen aus hochfestem aber leichtem Komposit-Material. Dies ergibt ein hochbelastbares System mit geringem Gewicht.
• Ein Gummiring um den Toppwirbel verhindert Schäden am Mast und Segel beim Setzen des Code X.• Trommel aus Komposit-Material mit Stahlverstärkung. Tauwerkschonend beim Ein- und Ausrollen.• Ein äußerer Schutzring aus Komposit-Material führt die Zugleine und schützt die Trommel.• Der Leinenführungsbeschlag kann auf verschiedene Zugpositionen eingestellt werden.• Mit Schnappschäkel unter der Trommel. Durch die spezielle Achsform kann das untere Lager nicht wegkippen.
• Die Kugellager im unteren Lager und im Toppwirbel sind aus nichtrostendem Stahl.• Die Kugellager im Linedriver und im Toppwirbel sind aus nichtrostendem Stahl.
Modell: CX10
Max. Segelfläche: 50 m²
Max.aufr. Moment bei 30° für Code 0 Segel: 25 kNm
Max. Arbeitslast: 10 kN
Lieferumfang:
CX-Trommel
Toppwirbel
CX25 bis 115m2 - Beim Code X-Furler läuft eine Endlosleine um die untere Trommel. Die Leine greift dabei effektiv in die Zahnung und ermöglicht ein rutschfreies Einrollen des Segels. Beim Ausrollen separiert ein spezieller Keil im Leinenführungsbeschlag die Leine in der unteren Trommel und gewährleistet ein reibungsarmes, schnelles Rollen des Segels.
• Alle tragenden Komponenten des Seldén Code X sind aus Duplex-Stahl gefertigt, einem nichtrostender Stahl mit ca. 50 % höherer Bruchlast als bei den im Marinebereich üblichen nichtrostenden Stählen. Die anderen Teile bestehen aus hochfestem aber leichtem Komposit-Material. Dies ergibt ein hochbelastbares System mit geringem Gewicht.
• Ein Gummiring um den Toppwirbel verhindert Schäden am Mast und Segel beim Setzen des Code X.• Trommel aus Komposit-Material mit Stahlverstärkung. Tauwerkschonend beim Ein- und Ausrollen.• Ein äußerer Schutzring aus Komposit-Material führt die Zugleine und schützt die Trommel.• Der Leinenführungsbeschlag kann auf verschiedene Zugpositionen eingestellt werden.• Mit Schnappschäkel unter der Trommel. Durch die spezielle Achsform kann das untere Lager nicht wegkippen.
• Die Kugellager im unteren Lager und im Toppwirbel sind aus nichtrostendem Stahl.• Die Kugellager im Linedriver und im Toppwirbel sind aus nichtrostendem Stahl.
Modell: CX25
Max. Segelfläche: 115 m²
Max.aufr. Moment bei 30° für COde 0 Segel: 90 kNm
Max. Arbeitslast: 25 kN
CX45 bis 200m2 - Beim Code X-Furler läuft eine Endlosleine um die untere Trommel. Die Leine greift dabei effektiv in die Zahnung und ermöglicht ein rutschfreies Einrollen des Segels. Beim Ausrollen separiert ein spezieller Keil im Leinenführungsbeschlag die Leine in der unteren Trommel und gewährleistet ein reibungsarmes, schnelles Rollen des Segels.
• Alle tragenden Komponenten des Seldén Code X sind aus Duplex-Stahl gefertigt, einem nichtrostenden Stahl mit ca. 50 % höherer Bruchlast als bei den im Marinebereich üblichen nichtrostenden Stählen. Die anderen Teile bestehen aus hochfestem aber leichtem Komposit-Material. Dies ergibt ein hochbelastbares System mit geringem Gewicht.
• Ein Gummiring um den Toppwirbel verhindert Schäden am Mast und Segel beim Setzen des Code X.• Trommel aus Komposit-Material mit Stahlverstärkung. Tauwerkschonend beim Ein- und Ausrollen.• Ein äußerer Schutzring aus Komposit-Material führt die Zugleine und schützt die Trommel.• Der Leinenführungsbeschlag kann auf verschiedene Zugpositionen eingestellt werden.• Mit Schnappschäkel unter der Trommel. Durch die spezielle Achsform kann das untere Lager nicht wegkippen.
• Die Kugellager im unteren Lager und im Toppwirbel sind aus nichtrostendem Stahl.• Die Kugellager im Linedriver und im Toppwirbel sind aus nichtrostendem Stahl.
Modell: CX45
Max. Segelfläche: 200 m²
Max.aufr. Moment bei 30° für COde 0 Segel: 200 kNm
Max. Arbeitslast: 44 kN
Die kabellosen Lastsensoren smarttune lassen sich einfach in den (Vorstag-)Spanner einsetzen.Dort messen sie die Last präzise und senden die Daten in Echtzeit an die Smartphone-App oder über ein NMEA2000 Gateway an die Bordinstrumente. So können erfolgreiche Rigg- und Segeleinstellungen jederzeit exakt wiederholt werden.EigenschaftenErsetzt problemlos vorhandene Takelage-DrehschraubenWasserdicht über IP68 hinausKabelloses LadenVollständig aufgeladen in 1 StundeBis zu 2.000 Stunden BatterielaufzeitEinstellbare Datenrate über Smart -Armaturen -AppDrahtlose Verbindung zu Ihrem Telefon über die Smart Fittings AppDrahtlose Verbindung direkt zu Vakaros Atlas 2 und Sailmon MAXDrahtlose Verbindung zu elektronischen Bootsdisplays über das Cyclops-GatewayDatenprotokoll zur Analyse in der Smart Fittings -App und im Cyclops-Gateway gespeichertLeichtgewichtig und geringer LuftwiderstandGenauigkeit von +/- 1 % der maximalen ArbeitslastPassend für Takelage mit entsprechenden ArbeitslastenGewinde1/4''5/16"7/16"1/2"5/8"3/4"7/8"1"Arbeitslast in t0,61,01,92,52,75,08,012ULT in t1,552,454,76,29,512,517,022 Maße in mm65 x 55 x 1765 x 55 x 17165 x 61 x 26165 x 61 x 26200 x 65 x 31255 x 71 x 3670 x 320 x 40 68 x 400 x 40MaterialGewinde aus rostfreiem Stahl, Körper aus CNC-bearbeitetem Acetal (nach IP67)Gewicht in g1801803903906201.5001.6001.900

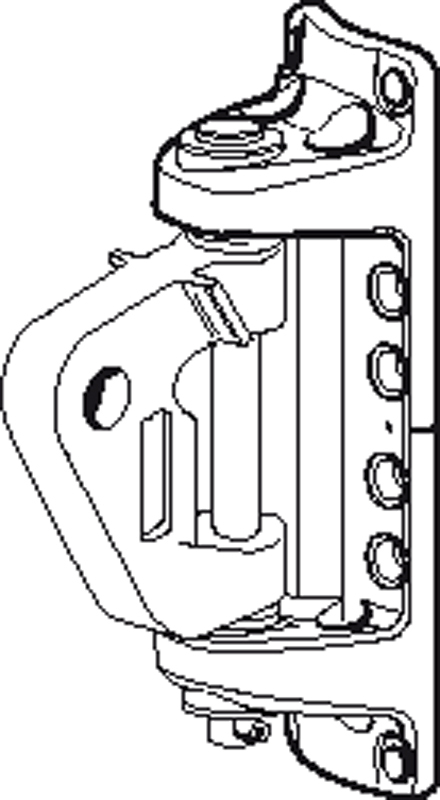

Seldén 508-231-12 Kicker-Mastbeschlag
für die Seldén Mastprofile C und F.
Passend für Seldén-Mastprofile: C156, C175, C193, F176, F193
Anwendung:
Rodkicker 05,
Rodkicker 10,
Rodkicker 20
Basismaße: 160 x 61 mm
Dreiecksplatte: 20 mm dick, Bohrung Ø 12,5 mm
Befestigung: 12 Niete 6,4 x 17,8

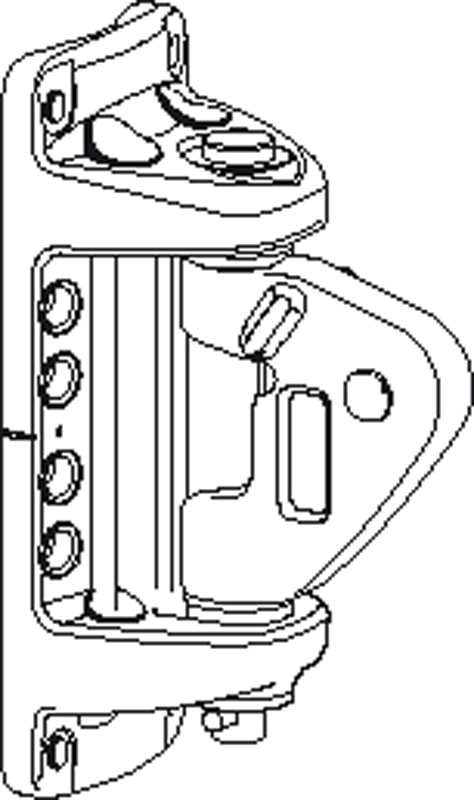

Seldén 508-257-22 Kicker-Mastbeschlag
für die Seldén Mastprofile C und F.
Passend für Seldén-Mastprofile: F212, F228, F246
Anwendung:
Rodkicker 05,
Rodkicker 10,
Rodkicker 20
Basismaße: 174 x 71 mm
Dreiecksplatte: 20 mm dick, Bohrung Ø 12,5 mm
Befestigung: 12 Niete 6,4 x 17,8

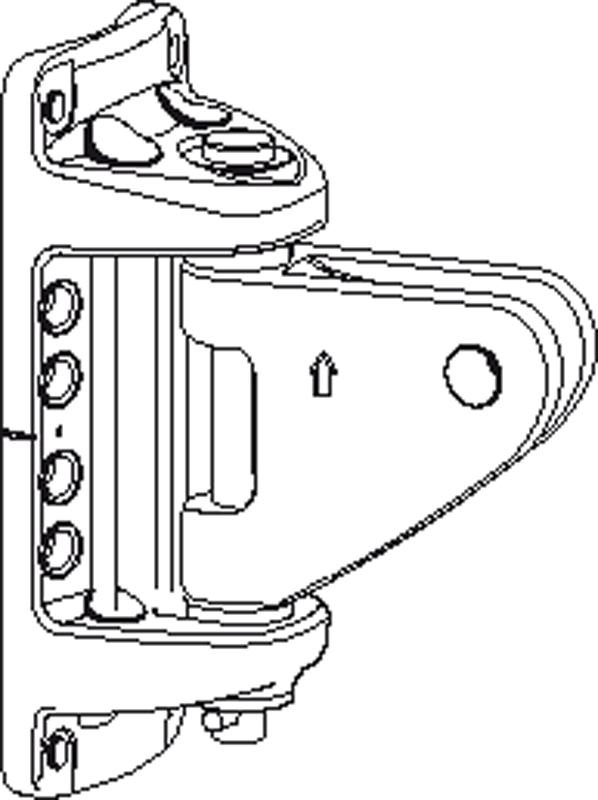

Seldén 508-257-24 Kicker-Mastbeschlag
für die Seldén Mastprofile C und F.
Passend für Seldén-Mastprofile: F212, F228, F246
Anwendung: Rodkicker 30
Basismaße: 174 x 71 mm
Dreiecksplatte: 30 mm dick, Bohrung Ø 16,5 mm
Befestigung: 12 Niete 6,4 x 17,8
Segeln lernen kann man nur durch Praxis. Das gilt auch für die Konstruktion von Bootsausrüstung. Die Ingenieure von Seldén erfahren als aktive Segler in der Praxis, wie Ausrüstung beschaffen sein soll. Dann setzen sie ihre praktischen Erfahrungen professionell um. Die Resultate werden immer als solide Innovationen anerkannt. Ab sofort hat der weltweit größte Hersteller von Masten für Jollen und Yachten ein umfangreiches Programm an Blöcken und Decksausrüstung.
Produktbeschreibung:
Aus hart eloxiertem Aluminium. Geeignet für Einsatzgebiete, wo Leinen nur über eine kurze Distanz gesteckt werden müssen, z.B. Barberhauler, Backstagen, Kicker, Kaskadentaljen u.ä.
Segeln lernen kann man nur durch Praxis. Das gilt auch für die Konstruktion von Bootsausrüstung. Die Ingenieure von Seldén erfahren als aktive Segler in der Praxis, wie Ausrüstung beschaffen sein soll. Dann setzen sie ihre praktischen Erfahrungen professionell um. Die Resultate werden immer als solide Innovationen anerkannt. Ab sofort hat der weltweit größte Hersteller von Masten für Jollen und Yachten ein umfangreiches Programm an Blöcken und Decksausrüstung.
Produktbeschreibung:
Aus hart eloxiertem Aluminium. Geeignet für Einsatzgebiete, wo Leinen nur über eine kurze Distanz gesteckt werden müssen, z.B. Barberhauler, Backstagen, Kicker, Kaskadentaljen u.ä.
Segeln lernen kann man nur durch Praxis. Das gilt auch für die Konstruktion von Bootsausrüstung. Die Ingenieure von Seldén erfahren als aktive Segler in der Praxis, wie Ausrüstung beschaffen sein soll. Dann setzen sie ihre praktischen Erfahrungen professionell um. Die Resultate werden immer als solide Innovationen anerkannt. Ab sofort hat der weltweit größte Hersteller von Masten für Jollen und Yachten ein umfangreiches Programm an Blöcken und Decksausrüstung.
Produktbeschreibung:
Aus hart eloxiertem Aluminium. Geeignet für Einsatzgebiete, wo Leinen nur über eine kurze Distanz gesteckt werden müssen, z.B. Barberhauler, Backstagen, Kicker, Kaskadentaljen u.ä.
