BlueWave Typ:

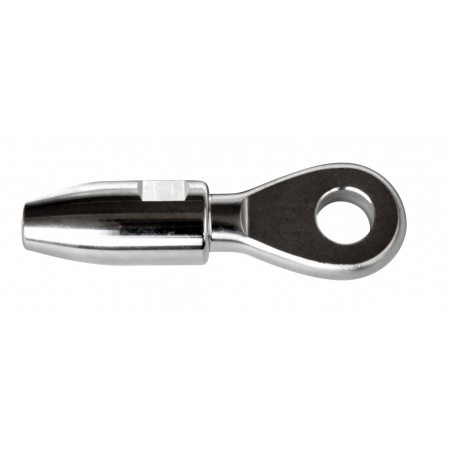

Schraubterminal mit Auge "Konus" für 4mm
BLUE WAVE Schraubterminals "CONE" aus Edelstahl AISI316Leichte und sichere Montage in kurzer Zeit ohne Maschinen. Das Drahtseil wird geöffnet, der Konus wird in das Drahtseil geschoben und die einzelnen Außendrähte werden um den Konus gelegt. Anschließend wird der Terminal verschraubt. Bitte beachten Sie die Bedienungsanleitung. Alle Terminals sind mit Konen für die Drahtseilkonstrukton 1 x 19 ausgestattet. Bei Verwendung anderer Konstruktionen müssen Extrakonen bestellt werden.Arbeiten Sie immer genau nach Bedienungsanleitung.
Art.-No.
L1mm
L2mm
L3mm
L4mm
Smm
Dmm
Drahtseil-Ø
PH2104
57
27
9
25
6,0
8,3
4 mm
PH2105
64
30
11
28
8,0
10,2
5 mm
PH2106
78
38
14
34
10,0
13,0
6 mm
PH2107
92
46
15
38
10,0
13,0
7 mm
PH2108
113
54
19
46
12,0
16,5
8 mm
PH2110
133
64
21
53
16,0
19,5
10 mm
PH2112
154
82
21
56
16,0
19,5
12 mm
PH2114
175
89
25
64
18,0
23,0
14 mm
PH2116
187
100
28
69
20,0
26,0
16 mm
BlueWave Typ:

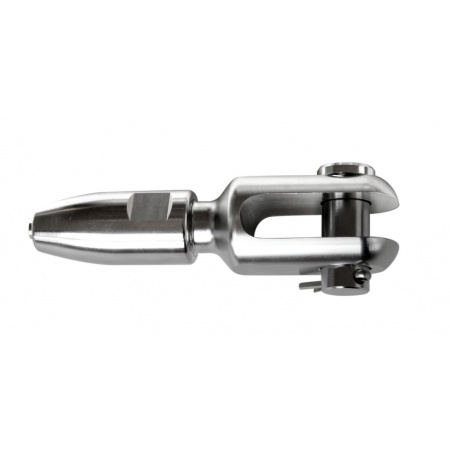

Schraubterminal mit Gabel "Konus" für 4mm
BLUE WAVE Schraubterminals "CONE" aus Edelstahl AISI316Leichte und sichere Montage in kurzer Zeit ohne Maschinen. Das Drahtseil wird geöffnet, der Konus wird in das Drahtseil geschoben und die einzelnen Außendrähte werden um den Konus gelegt. Anschließend wird der Terminal verschraubt. Bitte beachten Sie die Bedienungsanleitung. Alle Terminals sind mit Konen für die Drahtseilkonstrukton 1 x 19 ausgestattet. Bei Verwendung anderer Konstruktionen müssen Extrakonen bestellt werden.Arbeiten Sie immer genau nach Bedienungsanleitung.
Art.-No.
L1mm
L2mm
L3mm
Ø2mm
Amm
Ømm
Bmm
Cmm
Drahtseil-Ø
PH2204
62
27
9,0
8,0
6,5
8,0
16
9,0
4 mm
PH2205
73
30
11,0
9,5
9,0
9,5
21
11,0
5 mm
PH2206
90
38
12,0
11,1
11,0
12,7
26
13,5
6 mm
PH2207
104
46
15,0
12,7
11,0
12,7
29
14,5
7 mm
PH2208
120
54
16,5
14,3
14,0
16,0
32
17,0
8 mm
PH2210
142
64
18,0
16,0
18,0
19,0
35
21,0
10 mm
PH2212
162
82
23,0
19,0
18,0
19,0
39
21,0
12 mm
PH2214
187
89
26,0
22,2
20,0
22,0
45
25,0
14 mm
PH2216
200
100
30,5
25,4
22,0
25,4
47
26,5
16 mm
BlueWave Typ:

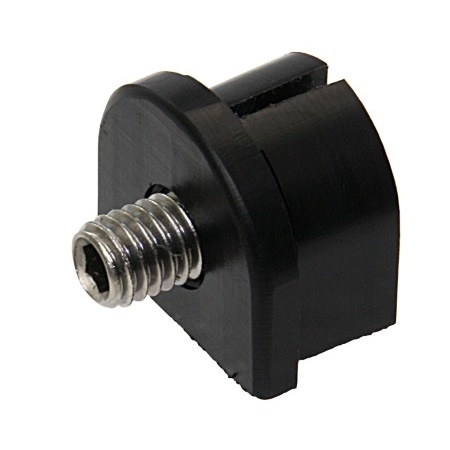

Sicherung für Blue Wave T-Terminals f.2-3mm VP=2St
BLUEWAVE Sicherungsstopfen für T-Terminal Gegenplatten. Einfach einsetzen und mit der Innensechskant Madenschraube festziehen.
Bitte oben gewünschte Größe wählen
Art.-No.
für Drahtseil-Ømm
passend für

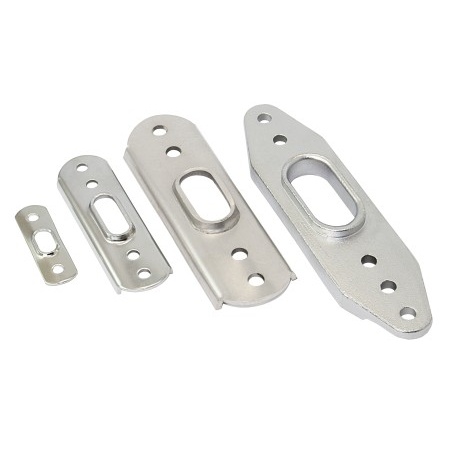

Gegenplatte
PHPL02-2
2,0 - 3,0 mm
BlueWave
PH616103
PHPL04-2
4,0 - 5,0 mm
BlueWave
PH616105
PHPL06-2
6,0 - 7,0 mm
BlueWave
PH616107
PHPL08-2
8,0 - 10,0 mm
BlueWave
PH616110
PHPLS03-2
3,0 mm
Seldén
PHPLS04-2
4,0 mm
Seldén
PHPLS05-2
5,0 mm
Seldén
PHPLS06-2
6,0 mm
Seldén
PHPLS07-2
7,0 mm
Seldén
PHPLS08-2
8,0 mm
Seldén

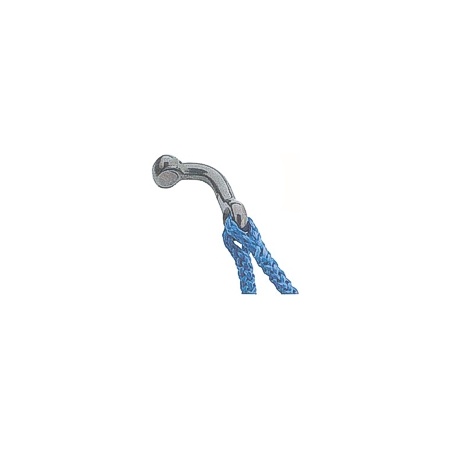

Tauwerk-T-Terminal um z.B. Trapezdrahtseile durch Dyneema-Tauwerk zu ersetzen. Dieser T-Terminal passt in die meisten T-Terminal Mastaufnahmen für 2,5 und 3 mm Drahtseil.
Bitte oben gewünschte Größe wählen
Art.-No.
für Tau-Ømm
Ø1mm
S1mm
S2mm
B1mm
Tmm
BRLkg
PH616506F
3 mm
7,5
6,35
5,0
15,0
6,35
1800
PH616507F
4 mm
9,6
7,50
6,5
18,0
7,50
PH616508F
4 mm
9,5
9,00
8,0
18,5
9,00
3800
PH616512F
5 - 6 mm
13,5
14,00
12,0
29,0
14,00
7600
PH616516F
7 - 8 mm
17,5
18,00
16,0
35,5
18,00
12700
