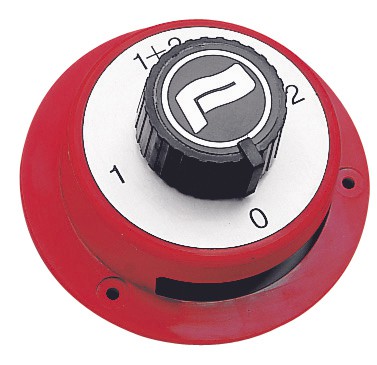

Mit diesem Umschalter können Beleuchtungs- und Anlasserstrom getrennt oder zusammen eingeschaltet werden.
Kapazität 150Ah (300 A/h bei Überlastung während 10 Sek.) Durchmesser 134 mm. Höhe: 66mm. Sehr einfache Montage, wird mit Anschlussskizze geliefert
Isolierte Bolzen / Sammelstützpunkte werden verwendet, um Verbindungen zwischen Kabeln mit hohen Strömen herzustellen.Pro Installer isolierte Bolzen sind in den Versionen 8mm, 10mm und Doppel erhältlich. Außerdem ist in den Versionen mit einem Bolzen eine Stromverteilerplatte erhältlich, um praktische Anschlusspunkte für zusätzliche kleine Kabel bereitzustellen. Die isolierten Bolzen aus der Pro Installer-Reihe lassen sich aufgrund des modularen Aufbaus leicht in eine größere Pro Installer-Installation integrieren.• max. 50 V-DC• SPT Modelle mit Verteilerplatte 4x4mm Klemmen (max. 4x50A)• hochtemperatur-faserverstärkte Kunststoffbasis bietet Festigkeit und chemische Beständigkeit• Bolzen, Unterlegscheiben und Muttern aus Edelstahl• klare Polycarbonatabdeckung mit herausbrechbarem zusätzlichen Kabelzugang

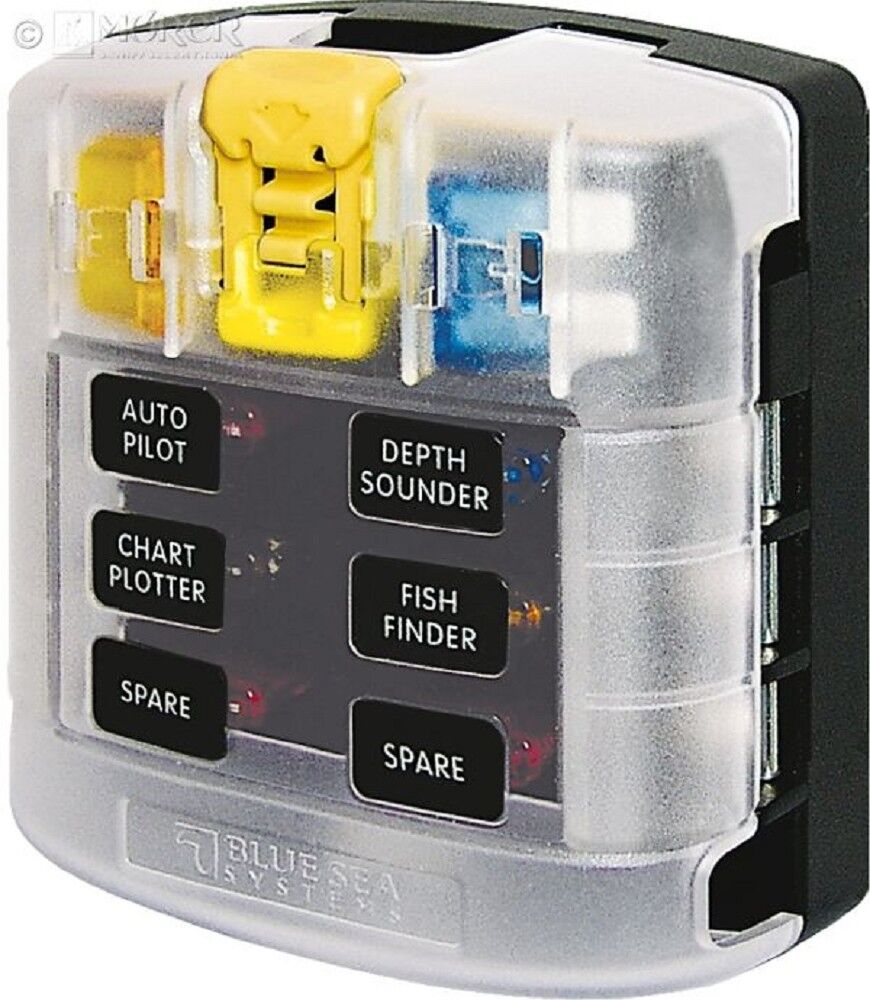

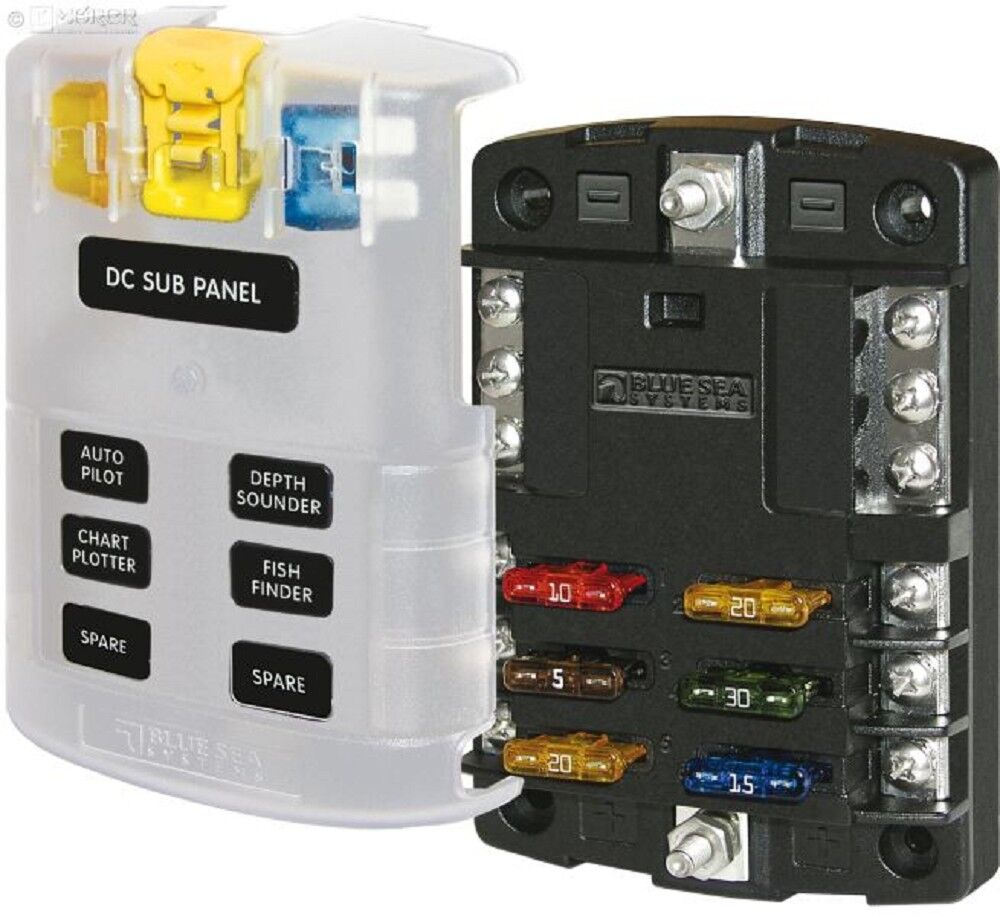

Sicherungskasten für KFZ-Flachstecksicherungen, mit 6 Stromkreisen.
Verzinnte Kupfer-Sammelschienen mit Schraubanschlüssen
Gehäuse aus widerstandsfähigem Polycarbonat
Mattierte Abdeckung mit Platz für 2 Ersatzsicherungen
Maximalstromstärke je Stromkreis 30 A, gesamt max. 100 A
Maximale Spannung 32 V DC
Maße (BxHxT): 84,2 x 92,8 x 38,6 mm
!!! Lieferung erfolgt ohne Stromkreiskennzeichen und ohne Sicherungen !!!
Sicherungskasten für KFZ-Flachstecksicherungen, mit 6 Stromkreisen und Minus-Anschlüssen.
Verzinnte Kupfer-Sammelschienen mit Schraubanschlüssen
Gehäuse aus widerstandsfähigem Polycarbonat
Mattierte Abdeckung mit Platz für 2 Ersatzsicherungen
Mit integrierter Minus-Sammelschiene, beidseitig
Maximalstromstärke je Stromkreis 30 A, gesamt max. 100 A
Maximale Spannung 32 V DC
Maße (BxHxT): 84,2 x 124,3 x 38,6 mm
!!! Lieferung erfolgt ohne Stromkreiskennzeichen und ohne Sicherungen !!!
Der Mastervolt Charge Mate ist ein automatisches Batterie-Relais, das zwei Batterie-Bänke verbindet, wenn die Spannung mindestens 5 Sekunden lang über einen voreingestellten Wert steigt, so dass diese Batteriebänke gleichzeitig geladen werden können. Wenn die Spannung abfällt, werden die Batteriebänke wieder getrennt. Mit einem optional zur Verfügung stehenden Fernbedienungsschalter kann der Charge Mate als ein parallel verbindender Magnet für Notstarts verwendet werden. Dieser Auto-Modus ist die Standard-Einstellung, wenn keine optionale Fernbedienung angeschlossen ist. Ein zusätzlicher Modus ist der Start Assist. In diesem Modus wird die zusätzliche Bank durch einen einzigen Knopfdruck an die Hauptbatteriebank angeschlossen, um die Hauptbank durch die zusätzliche Bank zu unterstützen. Der Anschluss wird nach 30 Sekunden wieder unterbrochen. Der Charge Mate liefert Ihnen genaue Informationen über den Anschluss-Zustand der Batterien. Wenn die LED nicht leuchtet, weist dies auf ein offenes Relais hin. Wenn eine der Batterien geladen wird, beginnt die LED langsam aufzublinken, um an zu zeigen, dass das Relais nach 30 Sekunden geschlossen wird. Nachdem das Relais geschlossen wurde, leuchtet die LED kontinuierlich auf.
Artikelnummer: 83301202
Technische Daten:
Bezeichnung
Mastervolt ChargeMate 1202
Batteriespannung
12V / 24V
Dauer Nennleistung
120 A
Einschaltstrom
2.000 A
Abmessungen
76 x 46 x 46 mm
Produktbeschreibung

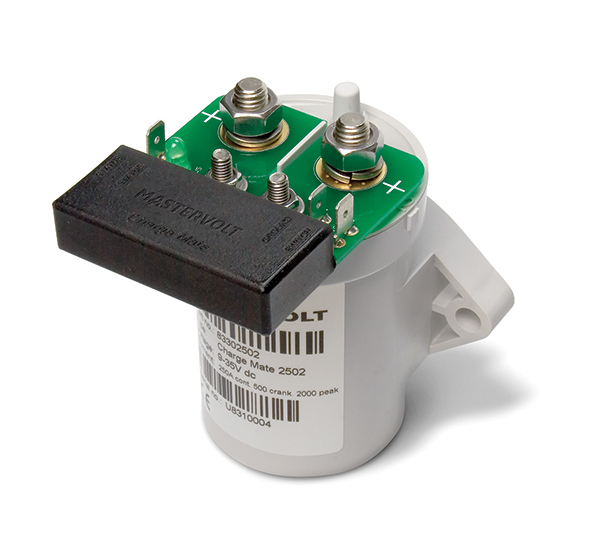

Charge Mate 2502 - intelligente Batterieverbindung auf Relaisbasis, verbindet automatisch 2 oder mehrere Batteriebänke
Abmessungen: 90 x 80 x 85 mmGewicht: 0,6 kgSpannung: 12 V / 24 VAnzahl Funktionen: 4 (An, Aus, Auto, Start Assist)
Der Mastervolt Charge Mate ist ein automatisches Batterie-Relais, das zwei Batterie-Bänke verbindet, wenn die Spannung mindestens 5 Sekunden lang über einen voreingestellten Wert steigt, so dass diese Batteriebänke gleichzeitig geladen werden können. Wenn die Spannung abfällt, werden die Batteriebänke wieder getrennt. Mit einem optional zur Verfügung stehenden Fernbedienungsschalter kann der Charge Mate als ein parallel verbindender Magnet für Notstarts verwendet werden.Dieser Auto-Modus ist die Standard-Einstellung, wenn keine optionale Fernbedienung angeschlossen ist. Ein zusätzlicher Modus ist der Start Assist. In diesem Modus wird die zusätzliche Bank durch einen einzigen Knopfdruck an die Hauptbatteriebank angeschlossen, um die Hauptbank durch die zusätzliche Bank zu unterstützen. Der Anschluss wird nach 30 Sekunden wieder unterbrochen.Der Charge Mate liefert Ihnen genaue Informationen über den Anschluss-Zustand der Batterien. Wenn die LED nicht leuchtet, weist dies auf ein offenes Relais hin. Wenn eine der Batterien geladen wird, beginnt die LED langsam aufzublinken, um an zu zeigen, dass das Relais nach 30 Sekunden geschlossen wird. Nachdem das Relais geschlossen wurde, leuchtet die LED kontinuierlich auf.
Der Mastervolt Charge Mate ist ein automatisches Batterie-Relais, das zwei Batterie-Bänke verbindet, wenn die Spannung mindestens 5 Sekunden lang über einen voreingestellten Wert steigt, so dass diese Batteriebänke gleichzeitig geladen werden können. Wenn die Spannung abfällt, werden die Batteriebänke wieder getrennt. Mit einem optional zur Verfügung stehenden Fernbedienungsschalter kann der Charge Mate als ein parallel verbindender Magnet für Notstarts verwendet werden. Dieser Auto-Modus ist die Standard-Einstellung, wenn keine optionale Fernbedienung angeschlossen ist. Ein zusätzlicher Modus ist der Start Assist. In diesem Modus wird die zusätzliche Bank durch einen einzigen Knopfdruck an die Hauptbatteriebank angeschlossen, um die Hauptbank durch die zusätzliche Bank zu unterstützen. Der Anschluss wird nach 30 Sekunden wieder unterbrochen. Der Charge Mate liefert Ihnen genaue Informationen über den Anschluss-Zustand der Batterien. Wenn die LED nicht leuchtet, weist dies auf ein offenes Relais hin. Wenn eine der Batterien geladen wird, beginnt die LED langsam aufzublinken, um an zu zeigen, dass das Relais nach 30 Sekunden geschlossen wird. Nachdem das Relais geschlossen wurde, leuchtet die LED kontinuierlich auf.
Artikelnummer: 83302502
Technische Daten:
Bezeichnung
Mastervolt ChargeMate 2505
Batteriespannung
12V / 24V
Dauer Nennleistung
500 A
Einschaltstrom
2.000 A
Abmessungen
95 x 85 x 85 mm
In zwei Ausführungen lieferbar:
FBR 500-12 (12 Volt)
FBR 500-24 (24 Volt)

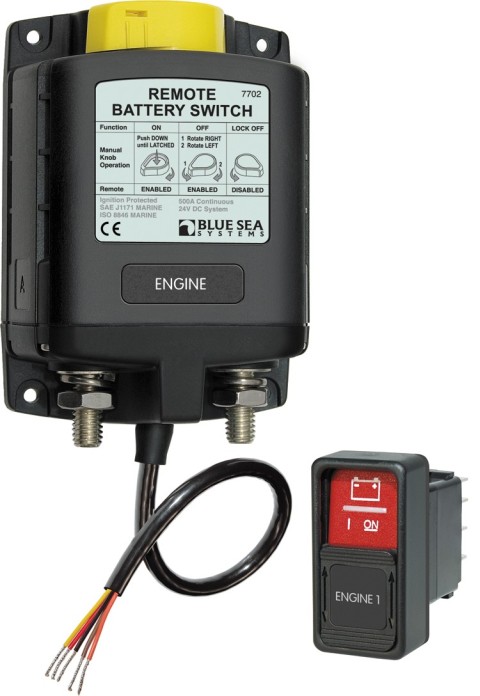

Bistabiles Hauptschalterrelais mit manueller Betätigung, Schutzart IP66 Lieferung mit Steuerschalter. Passende Montageplatte für Steuerschalter: Panel 711-4L, Art.Nr. 0 2990 7111 (bitte extra bestellen).
Nennspannung 12 V bzw. 24 V
Dauerstrom geleitet: 500 A @ 20°C, 95 mm² Überlast / Spitzenstrom: 2500A / 5s Stromaufnahme: 0mA
Anschlussterminals: M10
Abmessungen: B 139 x H 95 x T 53 mm

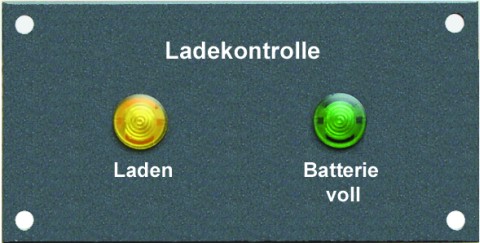

Anzeigepanel zur Anzeige des Betriebszustandes des Ladegeräts. FPL: für Hochleistungslader der PL Serie. Länge der Anschlussleitung 5 m.
Abmessungen B 105 x H 52,5 x T 40 mm

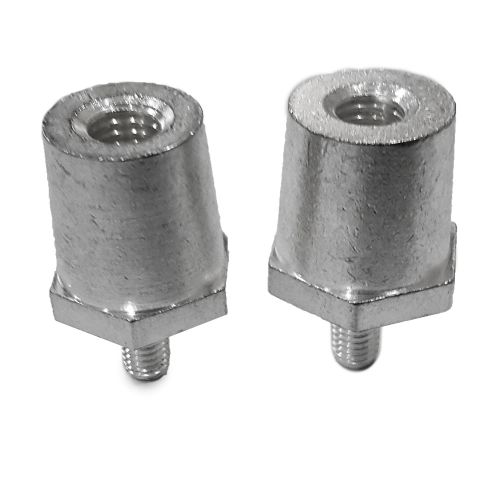

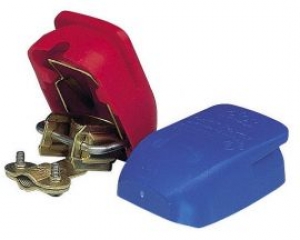

Quick Fit Batteriepolklemmen, dienen dem schnellen Anschluss der Versorgungsleitung an die Batterie. Ideal auch für die Anwendung mit Elektro Außenbordmotoren.
