Seldén BBB 20 Kugellagerblöcke

Entdecken Sie die Seldén BBB 20 Kugellagerblöcke mit 20 mm Scheibendurchmesser für kompakte Leinenführungen an Segelbooten und Yachten. Die BBB-Serie kombiniert nichtrostende Kugellager, glasfaserverstärkte Scheiben und hochfesten nichtrostenden Stahl in den Lastachsen.

Bei LEPPER marine finden Sie die Seldén BBB 20 Serie in zahlreichen Bauformen – als Einfach-, Doppel- und Dreifachblock sowie mit Klemme, Hundsfott, fixiertem Schäkel, Strap, Tie-On- oder In-Deck-Befestigung.

Ergänzt wird das Sortiment durch Liegeblöcke, Führungs- und Kontrollblöcke sowie spezielle Trapeze Ring Assys.

Wählen Sie die passende Ausführung nach Leinendurchmesser, Arbeitslast und Befestigungsart.

Seldén BBB 20 Kugellagerblöcke

Die Seldén BBB 20 Serie umfasst besonders kompakte Kugellagerblöcke mit einem Scheibendurchmesser von 20 mm. Sie eignet sich für die platzsparende Führung und Umlenkung von Leinen auf Segelbooten, Yachten und anderen Anwendungen im Deck- und Rigg-Bereich.

Seldén verwendet bei der BBB-Serie nichtrostende Kugellager und glasfaserverstärkte Scheiben. Die Lastachsen bestehen aus hochfestem nichtrostendem Stahl. Dadurch sind die BBB 20 Blöcke für eine leichtgängige Leinenführung und hohe Belastungen auch unter dynamischen Lasten ausgelegt.

Bei LEPPER marine finden Sie zahlreiche Ausführungen der Seldén BBB 20 Kugellagerblöcke – vom einfachen Block mit Strap oder fixiertem Schäkel bis zum Doppel- und Dreifachblock mit Hundsfott oder Klemme.

Seldén BBB 20 – kompakte 20-mm-Kugellagerblöcke

Die Bezeichnung BBB 20 steht für die Seldén Blockserie mit 20 mm Scheibendurchmesser.

Die verschiedenen Bauformen unterscheiden sich unter anderem hinsichtlich:

• Anzahl der Scheiben

• Arbeitslast und Bruchlast

• Befestigungsart

• Schäkel oder Strap

• Hundsfott

• Klemme

• In-Deck-Montage

• flacher Liegeblock

• Tie-On-Befestigung

• Führungs- und Kontrollfunktion

• spezieller Anwendungen wie Trapeze Ring Assy

Die BBB-20-Ausführungen sind für Leinen bis 6 mm ausgelegt. Die konkreten Belastungswerte hängen von der jeweiligen Bauform ab.

Seldén BBB 20 Einfachblöcke

Die Seldén BBB 20 Einfachblöcke bilden die kompakte Basis der Serie.

Erhältlich sind unter anderem Varianten mit:

• fixiertem Schäkel

• Strap-Befestigung

• Tie-On-Befestigung

• In-Deck-Montage

• Liegeblock

• Befestigungsbeschlag für Schraubmontage

• Führungsfunktion

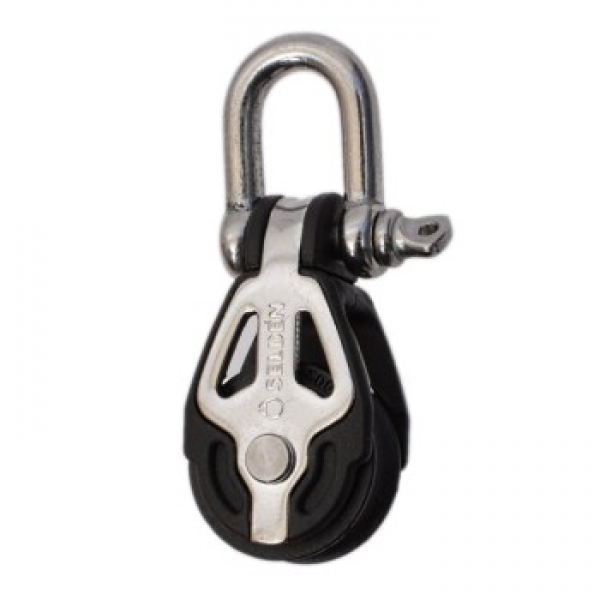

Der BBB 20 Einfachblock mit fixiertem Schäkel 402-101-09 besitzt eine Arbeitslast von 150 kg, eine Bruchlast von 300 kg und ist für Leinen bis 6 mm geeignet. Der Schäkel hat einen Durchmesser von 4 mm.

Damit eignet sich diese Ausführung besonders für kompakte, fest definierte Leinenführungen.

Seldén BBB 20 Doppelblöcke

Für die Führung von zwei Leinen stehen Seldén BBB 20 Doppelblöcke zur Verfügung.

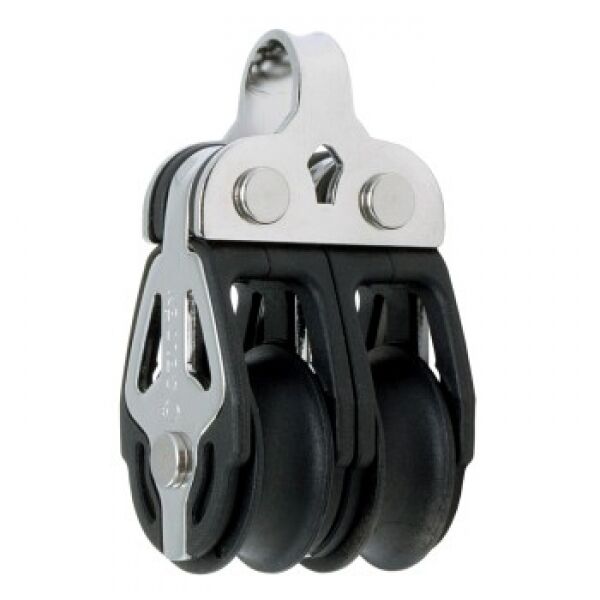

Der BBB 20 Doppelblock 402-101-03 besitzt eine Arbeitslast von 300 kg, eine Bruchlast von 600 kg und ist für Leinen bis 6 mm ausgelegt.

Auch eine Ausführung mit Hundsfott ist erhältlich und verfügt ebenfalls über 300 kg Arbeitslast und 600 kg Bruchlast.

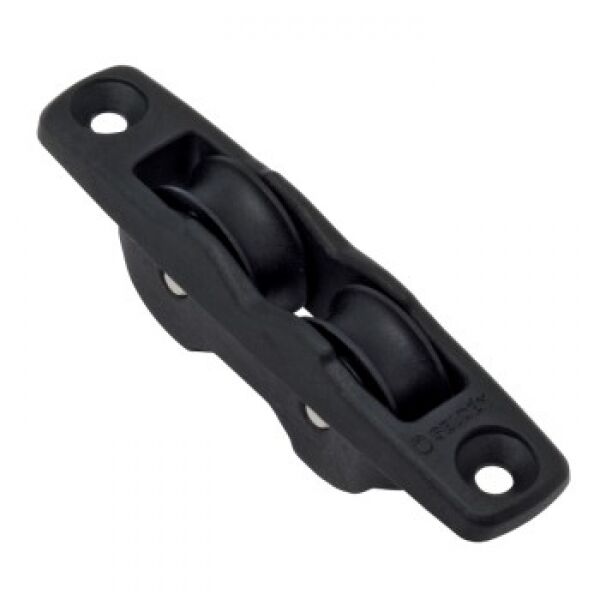

Für eine besonders flache Montage gibt es außerdem einen BBB 20 Doppelblock In-Deck. Diese Ausführung wird mit 2 × M5 befestigt und erreicht eine Arbeitslast von 100 kg sowie eine Bruchlast von 200 kg.

Seldén BBB 20 Dreifachblöcke

Die Seldén BBB 20 Dreifachblöcke ermöglichen die Führung von drei Leinen über eine kompakte Blockeinheit.

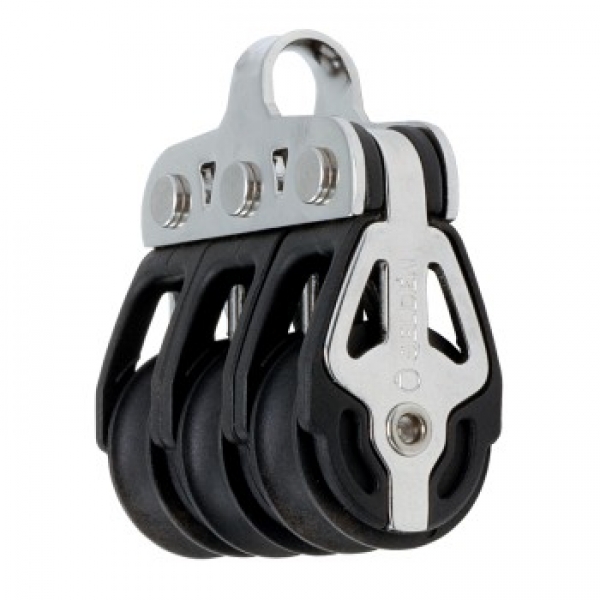

Der BBB 20 Dreifachblock 402-101-05 besitzt eine Arbeitslast von 300 kg und eine Bruchlast von 600 kg bei einem maximalen Leinendurchmesser von 6 mm.

Für Anwendungen mit integrierter Leinenbelegung stehen außerdem Dreifachblöcke mit Klemme zur Verfügung.

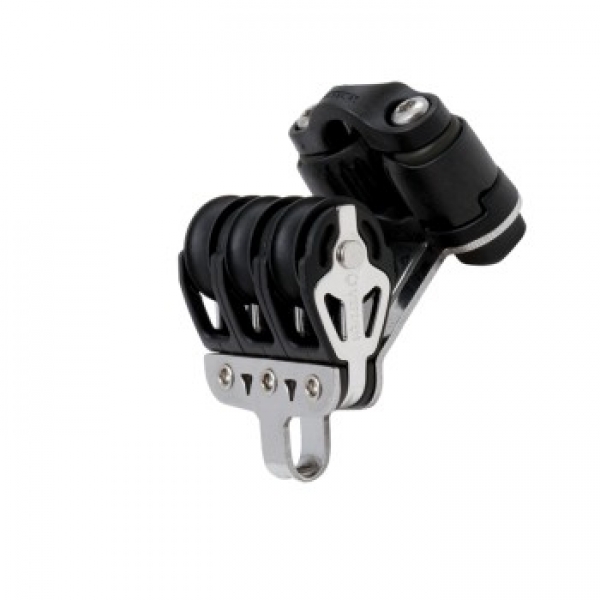

Der BBB 20 Dreifachblock mit Klemme 402-101-07 erreicht ebenfalls eine Arbeitslast von 300 kg und eine Bruchlast von 600 kg.

Seldén BBB 20 mit Hundsfott

Mehrere Ausführungen der BBB 20 Serie sind mit Hundsfott erhältlich.

Der Hundsfott ermöglicht eine entsprechende Befestigung des Blocks und kann insbesondere bei klassischen Deck- und Rigg-Anwendungen interessant sein.

Erhältlich sind beispielsweise:

• Doppelblock mit Hundsfott

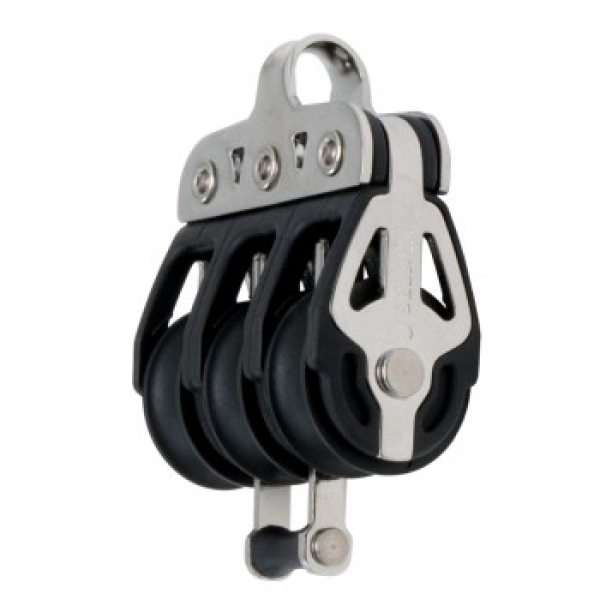

• Dreifachblock mit Hundsfott

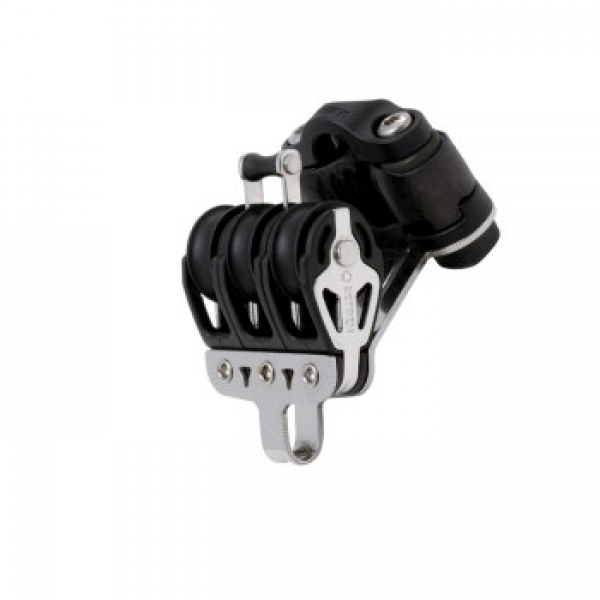

• Dreifachblock mit Hundsfott und Klemme

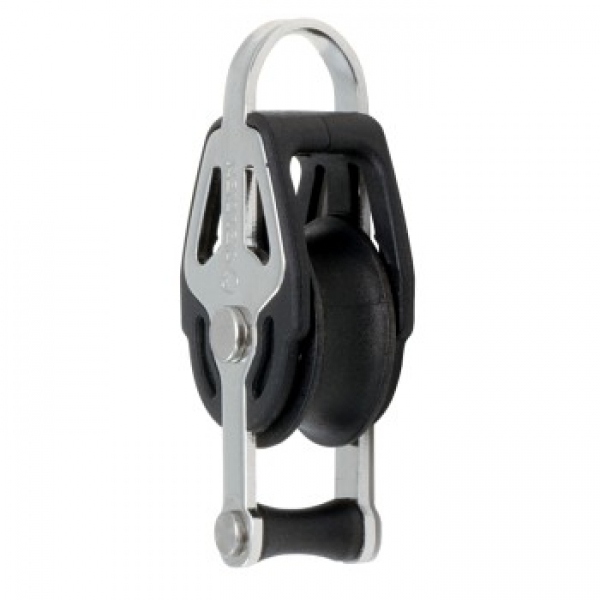

• Strap-Block mit Hundsfott

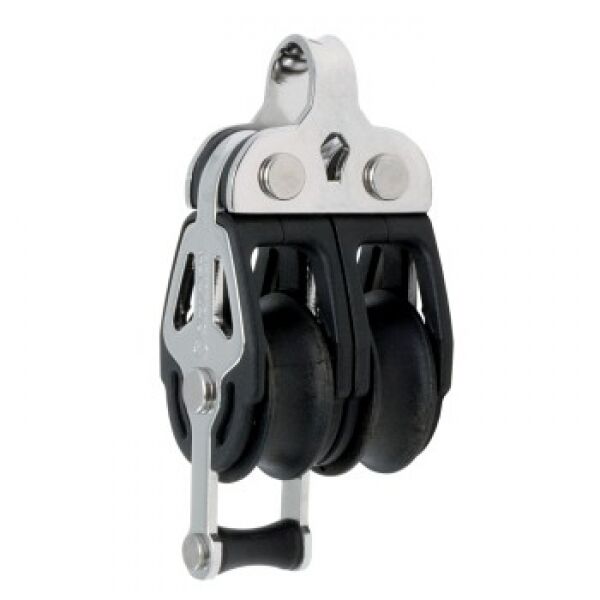

Der BBB 20 Doppelblock mit Hundsfott 402-101-04 erreicht eine Arbeitslast von 300 kg und eine Bruchlast von 600 kg.

Seldén BBB 20 mit Klemme

Einige BBB-20-Ausführungen verfügen über eine integrierte Klemme.

Dadurch kann die Leine nicht nur über mehrere Scheiben geführt, sondern anschließend direkt am Block belegt werden.

Besonders interessant sind die BBB 20 Dreifachblöcke mit Klemme, die eine kompakte Kombination aus Umlenkung und Leinenbelegung ermöglichen.

Die konkrete Arbeits- und Bruchlast sollte immer anhand der jeweiligen Ausführung geprüft werden.

Seldén BBB 20 Strap und Tie-On

Für flexible Befestigungsmöglichkeiten bietet Seldén verschiedene BBB 20 Strap- und Tie-On-Blöcke.

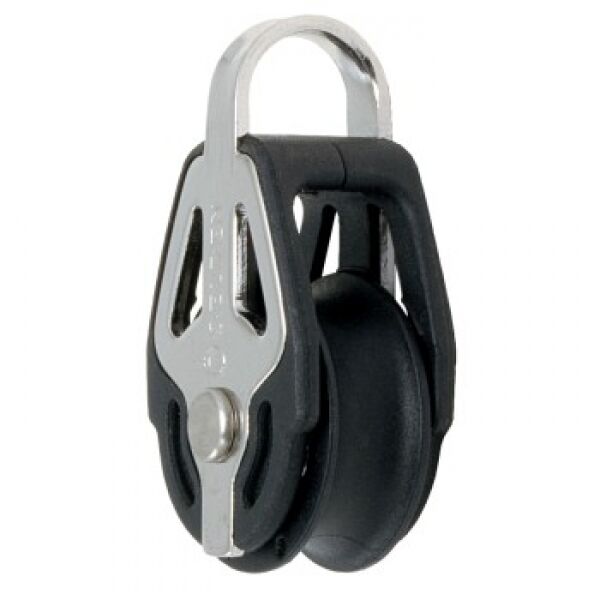

Der BBB 20 Einfachblock Strap 402-101-01 besitzt eine Arbeitslast von 150 kg, eine Bruchlast von 300 kg und ist für Leinen bis 6 mm ausgelegt.

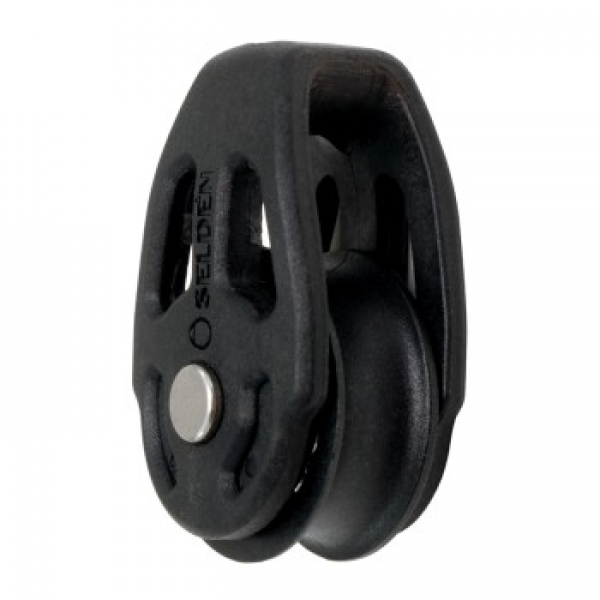

Die Tie-On-Ausführung 402-101-12 erreicht eine Arbeitslast von 100 kg und eine Bruchlast von 200 kg.

Diese Bauformen eignen sich insbesondere dann, wenn der Block nicht über eine klassische feste Schäkelverbindung montiert werden soll.

Seldén BBB 20 In-Deck- und Liegeblöcke

Für besonders flache und platzsparende Einbausituationen bietet Seldén In-Deck- und Liegeblöcke an.

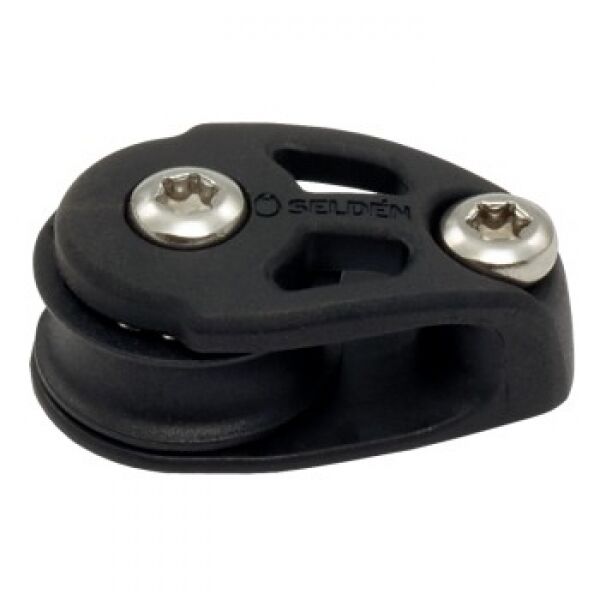

Der BBB 20 Einfach-Liegeblock 402-101-13 ist mit einem Gewicht von nur 6 g besonders kompakt. Er erreicht eine Arbeitslast von 100 kg und eine Bruchlast von 200 kg. Die Befestigung erfolgt über 2 × M4.

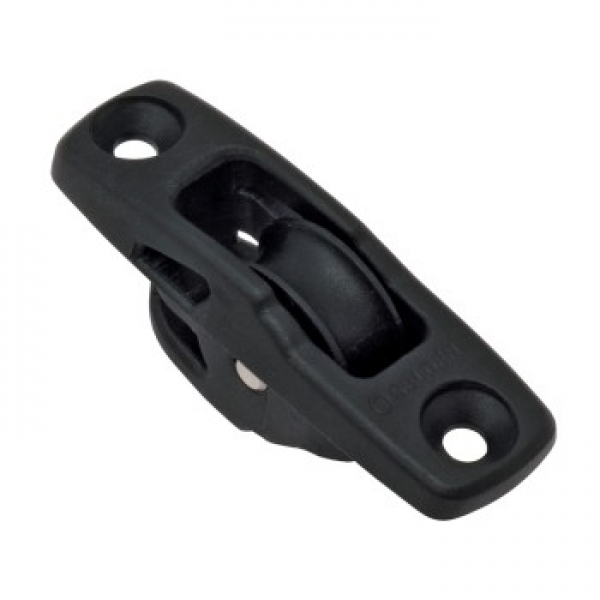

Der BBB 20 Einfach In-Deck 402-101-17 verfügt ebenfalls über 2 × M4 Befestigung und ist für 100 kg Arbeitslast sowie 200 kg Bruchlast ausgelegt.

Diese Ausführungen sind interessant, wenn eine möglichst unauffällige und flache Leinenführung gewünscht wird.

Seldén BBB 20 Führungs- und Kontrollblöcke

Die BBB 20 Serie umfasst auch spezielle Führungs- und Kontrollblöcke.

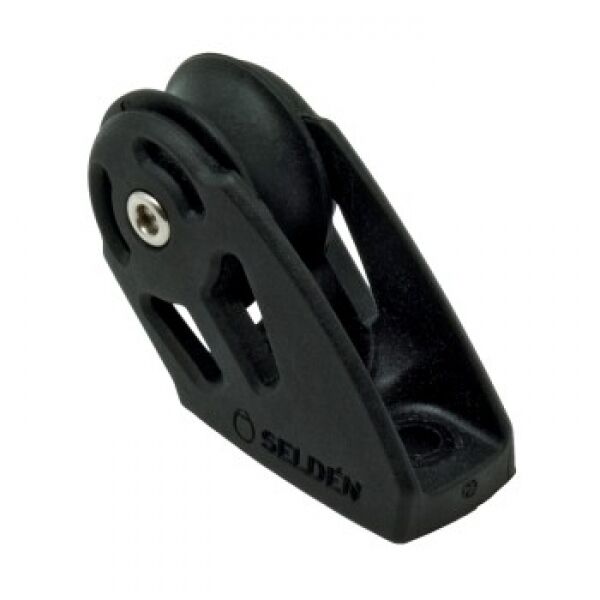

Der BBB 20 Einfach-Führungsblock 402-101-16 ist für Leinen bis 6 mm ausgelegt und besitzt eine Arbeitslast von 100 kg sowie eine Bruchlast von 200 kg. Die Befestigung erfolgt über 2 × M4.

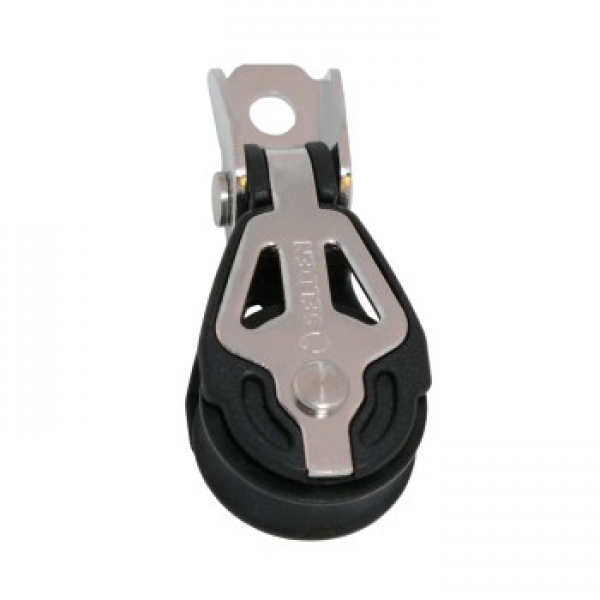

Daneben gibt es einen BBB 20 Block mit Befestigungsbeschlag für Schraubmontage beziehungsweise als Kontrollblock. Diese spezielle Ausführung ist für eine Arbeitslast von 150 kg und eine Bruchlast von 300 kg ausgelegt.

Seldén BBB 20 Trapeze Ring Assy

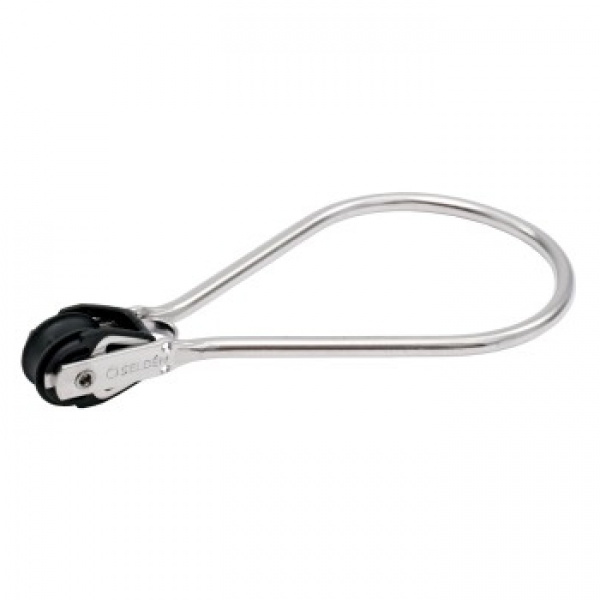

Eine besondere Ausführung innerhalb der BBB 20 Serie ist das Seldén Trapeze Ring Assy 402-101-19.

Dieses Bauteil kombiniert einen BBB-20-Block mit einer entsprechenden Trapezring-Lösung und ist für spezielle Anwendungen im Segelbereich vorgesehen.

Die angegebene Arbeitslast beträgt 150 kg, die Bruchlast 350 kg und der maximale Leinendurchmesser 6 mm.

Seldén BBB 20 – technische Orientierung

Die BBB-20-Serie umfasst unterschiedliche Bauformen. Einige ausgewählte Werte:

Die Tabelle dient der Orientierung. Die technischen Werte sind immer anhand der konkreten Ausführung zu prüfen.

Welcher Seldén BBB 20 Block ist der richtige?

Bei der Auswahl sollten Sie insbesondere folgende Punkte berücksichtigen:

• Scheibendurchmesser: 20 mm

• maximaler Leinendurchmesser: 6 mm

• erforderliche Arbeitslast

• erforderliche Bruchlast

• Anzahl der Scheiben

• Schäkel, Strap oder Tie-On

• Hundsfott

• integrierte Klemme

• In-Deck- oder Liegeblock

• Führungs- oder Kontrollfunktion

• spezielle Anwendung wie Trapeze Ring Assy

Beim Austausch eines vorhandenen Blocks ist die Seldén Artikelnummer besonders hilfreich.

Seldén BBB 20, 30, 40 oder 60?

Die BBB-Serie ist bei LEPPER marine in mehreren Scheibengrößen vertreten.

Der BBB 20 ist die kleinste und kompakteste Ausführung. Mit einem Scheibendurchmesser von 20 mm eignet er sich insbesondere für kleinere Leinen und platzsparende Anwendungen.

Für größere Leinen und höhere Belastungen stehen die Seldén BBB 30, BBB 40 und BBB 60 Serien zur Verfügung.

Die Wahl der richtigen Größe sollte nicht ausschließlich anhand der Arbeitslast erfolgen. Auch Leinendurchmesser, Umlenkradius, Platzangebot und Befestigungsart sind entscheidend.

Weitere Seldén BBB Kugellagerblöcke

Neben den BBB 20 Kugellagerblöcken finden Sie bei LEPPER marine weitere Größen der Seldén BBB-Serie:

• Seldén BBB 30

• Seldén BBB 40

• Seldén BBB 60

Damit können Sie die passende Scheibengröße und Bauform für Ihre Anwendung auswählen.

Seldén BBB 20 Kugellagerblöcke bei LEPPER marine

Bei LEPPER marine finden Sie eine umfangreiche Auswahl an Seldén BBB 20 Kugellagerblöcken für kompakte Leinenführungen auf Segelbooten und Yachten.

Unser Sortiment umfasst Einfach-, Doppel- und Dreifachblöcke sowie Varianten mit Hundsfott, Klemme, Strap, Tie-On, In-Deck- und Liegeblock-Befestigung. Ergänzt wird das Angebot durch Führungs- und Kontrollblöcke sowie spezielle Seldén Lösungen wie das Trapeze Ring Assy.

Wenn Sie einen vorhandenen Seldén Block ersetzen möchten und bei Bauform, Arbeitslast, Befestigung oder Artikelnummer unsicher sind, unterstützen wir Sie gerne bei der Auswahl.
