Elektro Hydraulischer Linearantrieb für Segelyachten MLP40

1.548,90 €*

% 1.936,37 €* (20.01% gespart)

Lieferzeit ca. 3-14 Werktage

Hyd-Typ
Artikelnummer: LMMLP402024
Produktinformationen "Elektro Hydraulischer Linearantrieb für Segelyachten MLP40"

Dieser Linearantrieb für Segelboote vereineint den gesamten hydraulischen Kreislauf in einer kompakten Antriebseinheit. Die gesamte Einheit ist für eine schnelle und einfache Installation wie auch Wartung konzipiert. Mittels Quick Releas Mechanismus und Standard Pinnenbolzen für den Ruderquadranten lässt sich die Einheit problemlos an- und abbauen.

Der Linearantrieb an sich kann lageunabhängig montiert werden. Integrierte Druckentlastungsventile schützen den Antrieb vor einer Überbeanspruchung.

Alle Antriebe kommen komplett befüllt und fertig zur Installation.

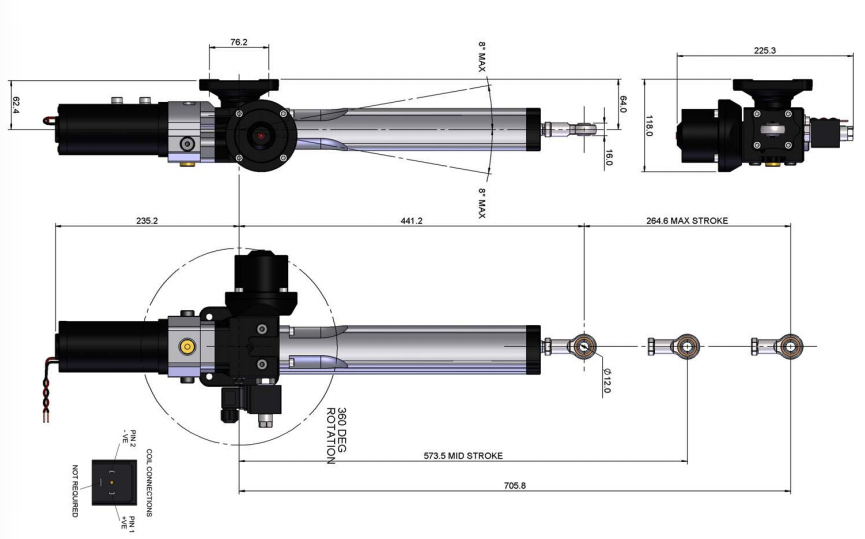

Die maximale Hublänge beträgt 250mm.

Ausführungen

Insgesamt stehen 4 Typen zur Auswahl. Den gewünschten Typ können Sie oben wählen.
Neben der passenden Spannungsversorgung können Sie zwischen zwei Hart-auf-Hart Zeiten wählen.

Betriebsspannung Hart-auf-Hart Zeit 13 Sekunden Hart-auf-Hart Zeit 13 Sekunden
12V LMMLP401012 LMMLP402012
24V LMMLP401024 LMMLP402024

Allgemeine Technische Daten:

Wasserschutzklasse IP67
EMC Schutz S EN 60945:2002 (DC)
Zündschutz BS EN 28846:1993
EN ISO 10592:1995 (Small Craft - Hydraulic Steering Systems)
Arbeitstemperatur -15°C bis +55°C
Maximale Schubkraft 6900N
Überlastventil  62 bar (7800N)
Gewicht 8,0 kg
Empfohlene Liquide ISO VG10 to VG40 Hydraulic mineral fluid meeting ISO 6743-4 HV

Stromaufnahme

Artikel / Ausführung Stromaufnahme typisch 580N (25% Last) Stromaufnahme maximal bei 6350N (647kg Schubkraft)
LMMLP401012 (12V 13 Sek.) 2,0 A 19,0 A
LMMLP401024 (24V 13 Sek.) 1,0 A 9,0 A
LMMLP402012 (12V 9 Sek.) 2,5 A 25 A
LMMLP402024 (24V 9 Sek.) 1,3 A 12 A

Verwendung mit B&G, Raymarine und Simrad Autopiloten

Dieser Hydraulik Kompakt-Linearantrieb eignet sich hervorragend zur Integration in bestehende oder neue Autopilot Systeme.

Artikel / Ausführung Empfohlene AC B&G Empfohlene AC/ACU Raymarine Empfohlene AC Simrad
LMMLP401012 (12V 13 Sek.)
LMMLP401024 (24V 13 Sek.)
LMMLP402012 (12V 9 Sek.)
LMMLP402024 (24V 9 Sek.)
Navico B&G AC42
Navico B&G NAC-2
Navico B&G NAC-3
Raymarine SPX-10
Raymarine ACU-200
Raymarine ACU-400
Navico Simrad AC42
Navico Simrad NAC-2
Navico Simrad NAC-3

Weitere Angaben:



Produkt Typ: Antriebseinheiten
Hersteller "Hy-Pro Drive"

Hy-Pro Drive Artikel stammen aus unserem Kernsortiment, das primär für den Einsatz in der Berufsschifffahrt vorgesehen ist. Viele Produkte eignen sich durch das sehr gute Preis- Leistungsverhältnis sowie die Robsutheit ebenso gut zur Verwendung auf Sportbooten.

Als Hy-Pro Drive Distribution in Deutschland freuen wir uns Ihnen diese besonders hochwertigen Artikel anbieten zu können. Die Hy-Pro Antriebe arbeiten perfekt mit den Autopilot Systemen von B&G, Lowrance, Raymarine und Simrad.

1 von 1 Bewertungen

5 von 5 Sternen


100%

0%

0%

0%

0%


Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


21. Oktober 2016 14:56

Wahnsinn *****

Nach toller Beratung und erneutem Kassensturz haben wir uns für diesen Antrieb mit einem Raymarine Evolution Autopilot System entschieden. Nach einer Saison mit 2.800sm sind wir begeistert. Das System harmoniert einwandfrei, der Antrieb ist ein Traum. Sehr leise, sehr schnell und sehr sparsam. Herzlichen Dank für diese Konstellation

Zubehör Linearantriebe

%
HyPro Magnetkupplung Solenoid Clutch & Coil 24V für Linearantriebe
Magnetkartusche und 24-VDC-Spule für alle Hydraulikprojekte und HyProDrive-Linearaktuatoren, Lenksysteme und Entlastungsventile. Passend für die 24V Ausführungen des HyPro ML40 ML40+ HS40 HS50 R3540-O B&G RAM-T1-24V, RAM-T2-24V Garmin Typ II Linearantrieb 24V Wird komplett mit 24VDC 12W Spule quadratisch und dem Coil geliefert. Direkter Ersatz für R3760, R3880 und R4048 Patronen (quadratische Spulen) Einbaudrehmoment - 10 lbs/ft (13,5 Nm)

139,95 €* 159,90 €* (12.48% gespart)
%
HyPro Magnetkupplung Solenoid Clutch & Coil 12V für Linearantriebe
Magnetkartusche und 12-VDC-Spule für alle Hydraulikprojekte und HyProDrive-Linearaktuatoren, Lenksysteme und Entlastungsventile. Passend für die 12V Ausführungen des HyPro ML40 ML40+ HS40 HS50 R3540-O B&G RAM-T0-12V, RAM-T1-12V, RAM-T2-12V Garmin Typ II Linearantrieb 12V Wird komplett mit 12VDC 12W Spule quadratisch und dem Coil geliefert. Direkter Ersatz für R3760, R3880 und R4048 Patronen (quadratische Spulen) Einbaudrehmoment - 10 lbs/ft (13,5 Nm)

139,95 €* 159,90 €* (12.48% gespart)
%
Tipp
Navico B&G Simrad Lowrance NAC-2 Autopilot Computer
Der NAC-2 gehört zur brandneuen Serie der Navico Autopiloten. Mit seinen neuen Steuer Algorithmen hält er das Schiff bei jeder Bedingung exakt auf Kurs.  Empfohlen für Boote bis 10m (33 Fuß) Plug&Play Installation Kompatibel zu dem Navico (B&G, Lowrance und Simrad) Autopilot Antrieben Low Current (AC12) 12 oder 24 Volt DC Eingang, 8A kontinuierlich, 12A maximal Stromabgabe zum Antrieb

1.005,66 €* 1.117,41 €* (10% gespart)
%
Tipp
Navico NAC-2, Precision-9, RF25N, Autopilot Core Pack
Dieses Core Pack kommt ohne Antrieb und ohne Bedienteil und enthält folgende Einzelteile: Navico NAC-2 Autopilot Computer Navico Precision-9 Kurssensor  Navico NMEA2000 Kabelsatz Simrad RF25N Ruderlagengeber Wählen Sie dieses Core Pack zur Verwendung mit den Low Current Antrieben von Navico (RPU80, MSD50, SD10, DD15, Typ S, HLD350, Solenoids) Weitere Informationen zu den einzelnen Komponenten finden Sie in dieser Rubrik

1.735,90 €* 1.928,78 €* (10% gespart)
%

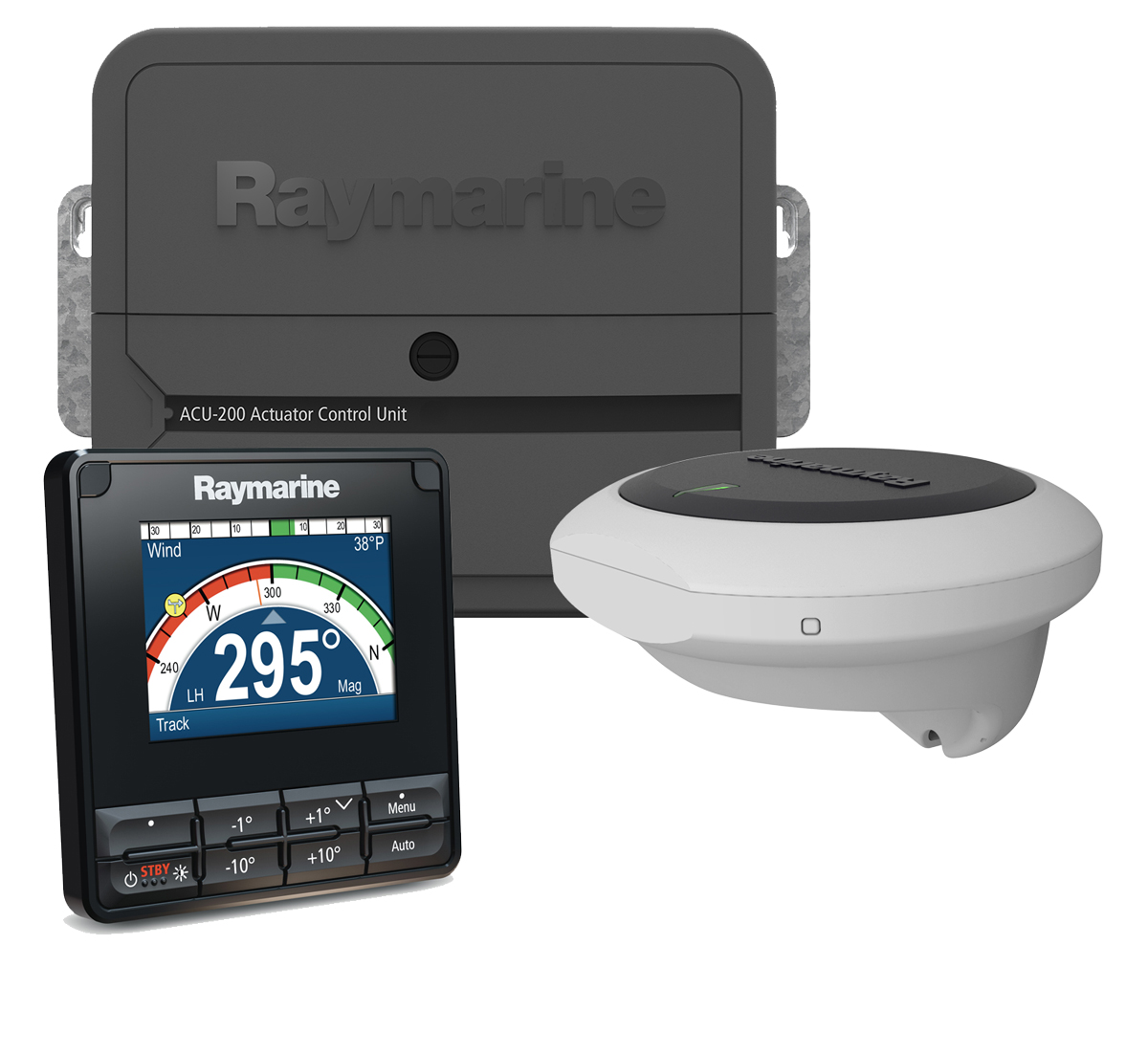

Raymarine EV-200 CorePack Sail (EV-1, ACU-200, p70s)
