Schaftlänge

Die Schaftlänge bezieht sich immer auf dem horizontalen Auflagepunkt des Motors bis zur Mitte der Antriebswelle (bei Elektromotoren / Bugmotoren). Bei Verbrennermotoren ist die Schaftlänge in der Regel vom horizontalen Auflagepunkt bis zur Kavitationsplatte angegeben.

Die Schaftlänge sollte also immer so bemessen sein, dass sie

die Strecke vom horizontalen Auflagepunkt bis zur Wasserlinie plus
die Strecke von der Wasserlinie bis zur Antriebswelle

umfasst.

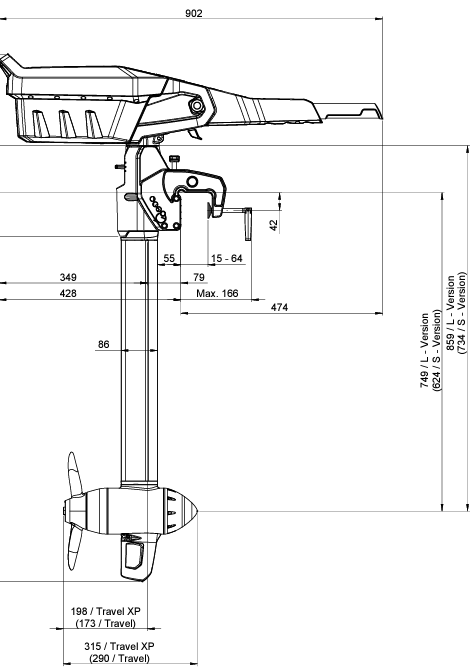

Beispiel Angabe der Schaftlänge bei Torqeedo (Elektromotor)

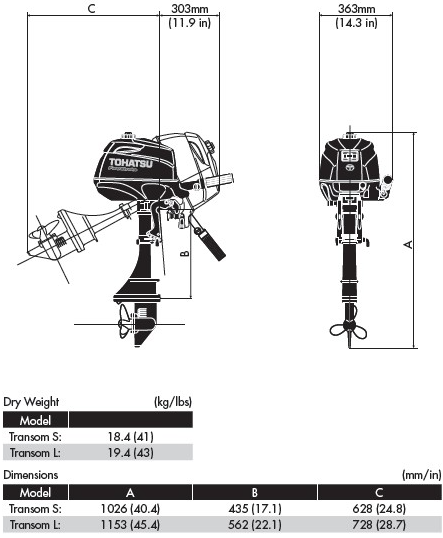

Beispiel Angabe der Schaftlänge bei Tohatsu (Verbrennermotor)

Schaftlänge Bugmotoren von Minn Kota

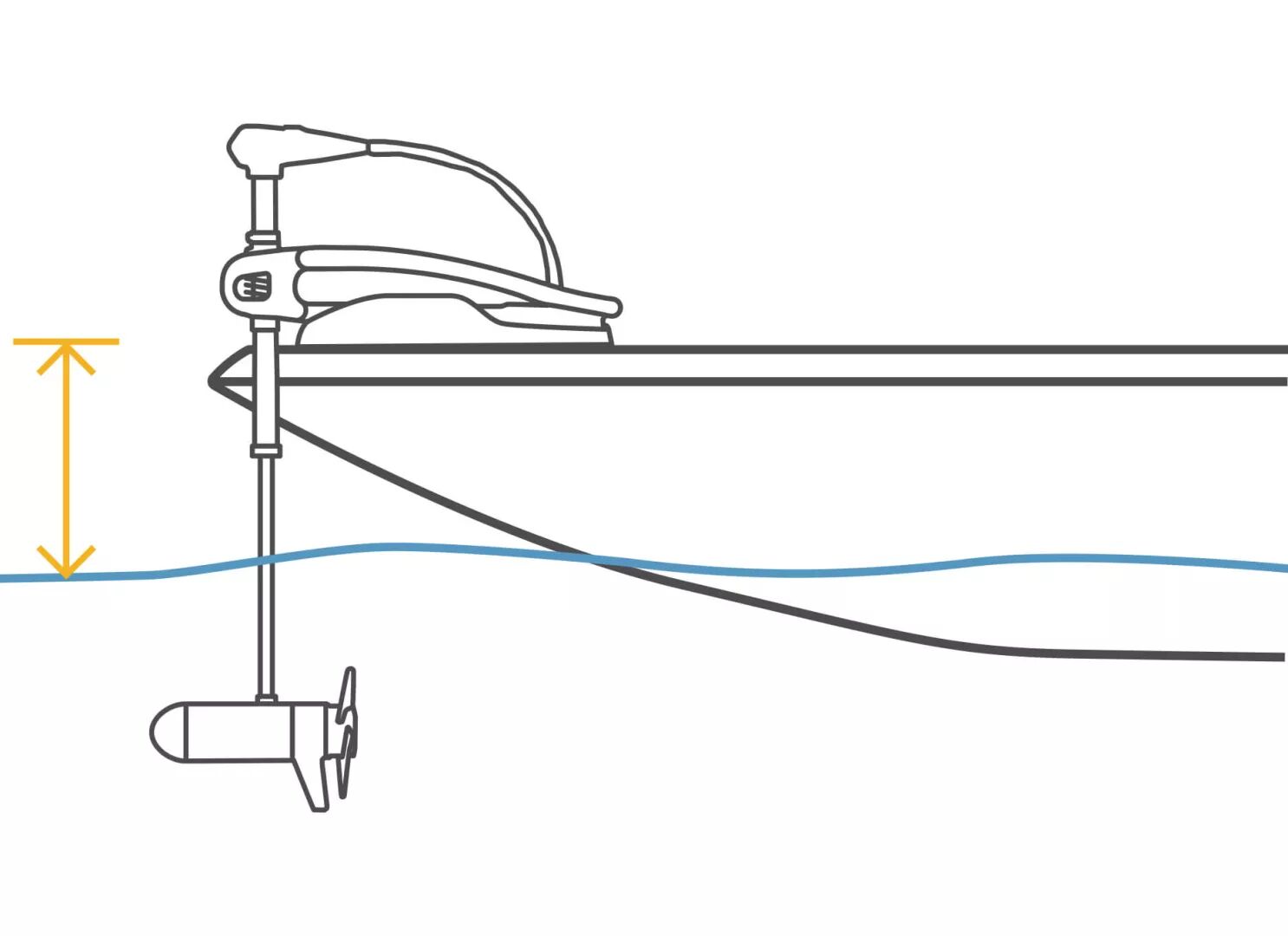

Bei Minn Kota Bugmotoren ist die Schaftlänge wie auch bei Torqeedo von dem horizontalen Auflagepunkt des Motors bis zur Mitte der Antriebswelle angebene. Das bedeutet, dass Du einerseits die Höhe von der Decksoberfläche bis zur Wasserlinie (gelbe Linie im Bild) ermitteln musst und dann noch die Eintauchtiefe hinzuaddierst.

In der Regel (siehe Tabelle unten) kannst Du 50-60cm hinzuaddieren. Bei Riptide Salzwasser / Meeresanwendungen sogar teilweise mehr, je nachdem ob Du bei richtig Welle auf See mit Deinem Trolling Motor angelst.

Woher kommen diese Werte? Nimm einen normalen MKP Propeller, der hat vielleicht 30cm Durchmesser. Von der Nabe gerechnet ist es nur die Hälfte also 15cm. Der Propeller sollte aber mindestens 30 cm unter Wasserlinie sein um bei vollem Schub keine Luft von der Wasseroberfläche zu ziehen. Und das ist nur die Betrachtung in der Theorie oder im Labor ohne eine einige Welle.

Tipp: Auf offenen Gewässern mit viel Wellengang auch die nächstlängere Schaftlänge berücksichtigen.

Unterhalb des Bildes findest Du die offizielle Tabell von Minn Kota.

Empfehlungen von MinnKota für Bugmotoren

Auflagepunkt bis zur Wasserlinie (cm)	EMPFOHLENE SCHAFTLÄNGE Inch (cm)
0 bis 25cm	36" (91cm)
40 bis 56cm	42" bis 45" (106-114cm)
57 bis 71cm	48" bis 52" (122-132cm)
72 bis 86cm	54" bis 60" (137-152cm)
87 bis 132cm	72" bis 87" (182-220cm)
132 bis 182cm	100" (254cm)
