In dieser Rubrik finden Sie unser Instrumenten Angebot. Neben den klassischen Lot und Log Anzeigen von AdvanSea, B&G, Garmin, Nasa, Raymarine, Silva, Simrad, Tacktick und Wema auch die neuen Multifunktionsinstrumente auf NMEA2000 Basis.
Eine Übersicht über die neue Raymarine i50 oder i60 Instrumente erhalten Sie über den Reiter "Raymarine I50 & I60" oberhalb dieses Bildes
i50 - fantastische Ergänzung für die neuen MFDs der c- und e-Serie
Die neuen i50 Instrumente ergänzen die neuen MFDs der c- und e-Serie, und sorgen für ein einheitlichen Look des Armaturenbrettes.
Highlights:
Kombiniert Echolot- und Logdaten im übersichtlichen 3-Zeilen-Format
Spezielle Tiefen- und Geschwindigkeitsanzeige mit Tages- und Gesamtmeilenzähler, Wassertemperatur und SOG (Geschwindigkeit über Grund)
Technische Daten:
Merkmale
i50
Typ
Tridata
OEM
E70060
Strom
Spannung
12V DC
Verbrauch
weniger als 0.1 A
Umgebung
Temperaturen
-15°C to +55°C
Wasserdichte
IP56
Anschlüsse
Geberanschluss
SeaTalk ng
Tiefe
aktuelle Tiefe
Flachwasseralarm
Tiefenalarm
Anker Flachwasseralarm
Anker Tiefenalarm
Geschwindigkeit
STW (Geschw.im Wasser)
SOG (Geschw. über Grund)
max. Geschwindigkeit
durchschnittliche Geschw.
VMG
Log (0-99999nm)
Trip (0-999.99nm)
Wind
scheinbare Windgeschw.
scheinbare Windrichtung
wahre Windgeschwindigkeit
wahre Windrichtung
Beaufort darstellbar
max. Windgeschw.
max. wahre Windgeschw.
min.wahre Windgesch. Alarm
max. scheinb. Windricht. Alarm
min. scheinb. Windricht. Alarm
wahrer Wind (Kompass bezogen)
Ausführungen
Wählen Sie die passende Ausführung für Ihr Raymarine i50 oder i60 Instrument. Wahlweise bieten wir Ihnen die Instrumente als reines Display oder als Bundle bestehend aus Display und passendem Geber an.
Ausführung
E70060
Raymarine i50 Tridata Display einzeln
E70060S
Raymarine i50 Tridata Display
Raymarine M78713-PZ Durchbruchgeber für Lot und Temperatur mit 14m Kabel für Rumpfstärken 6-54mm, Durchmesser 51mm, 120mm ab Höhe Rumpfunterkante
Raymarine E26031 Durchbruchgeber für Log und Temperatur mit 14m Kabel für Rumpfstärken 6-54mm, Durchmesser 51mm, 120mm ab Höhe Rumpfunterkante
Raymarine i50 / i60 Komplettset inkl. Geber
Das Set beinhaltet 3 Instrumente und 3 Geber
Hauptmerkmale i50 Speed
Große Ziffern und Zahlen
Rote Hintergrundbeleuchtung für bessere Ablesbarkeit
SeaTalk und SeaTalkng Anschlüsse
NMEA2000 (kompatible) Anschlüsse
Geberanschluss
110 mm x 115 mm - gleiche Abmessung wie die Raymarine ST60+ Instrumenten-Serie
Große Tasten für die einfache Bedienung auf See
Geringer Stromverbrauch
Unterstützt mehrere Datenquellen, wodurch mögliche Datenschleifen eliminiert werden
Fronseitige Befestigung für die einfache Installation
Hauptmerkmale i50 Depth
Große Ziffern und Zahlen
Rote Hintergrundbeleuchtung für bessere Ablesbarkeit
SeaTalk und SeaTalkng Anschlüsse
NMEA2000 (kompatible) Anschlüsse
Geberanschluss
110 mm x 115 mm - gleiche Abmessung wie die Raymarine ST60+ Instrumenten-Serie
Große Tasten für die einfache Bedienung auf See
Geringer Stromverbrauch
Unterstützt mehrere Datenquellen, wodurch mögliche Datenschleifen eliminiert werden
Fronseitige Befestigung für die einfache Installation
Hauptmerkmale i60 Wind
Große analoge Zifferblätter
Rote Hintergrundbeleuchtung für bessere Ablesbarkeit
SeaTalk und SeaTalkng Anschlüsse
NMEA2000 (kompatible) Anschlüsse
Geberanschluss
110 mm x 115 m - gleiche Abmessung wie die Raymarine ST60+ Instrumenten-Serie
Große Tasten für die einfache Bedienung auf See
Geringer Stromverbrauch
Unterstützt mehrere Datenquellen, wodurch mögliche Datenschleifen eliminiert werden
Frontseitige Befestigung für die einfache Installation
Lieferumfang
E22078: FORWARD STD Wind Masttopgeber kurzer Arm
E26031: ST800-P120 T/HULL SPD/TEMP Durchbruchgeber
E70058: i50 Speed Instrument
E70059: i50 Depth Instrument
E70061: i60 Analogue Wind Instrument
M78713-PZ: P319 LP THRO HULL DEPTH Durchbruchgeber
Die i60 Instrumente sind als Ergänzung für die neuen Raymarine Multifunktionsdisplays entwickelt worden. Die stylischen Wind- und Windlupen Anzeigen sind für auf die speziellen Bedürfnisse der Segler abgestimmt, und stellen die Winddaten im analogen und digitalen Format dar.Exzellente Sichtwinkel sowohl bei Tag als auch bei Nacht, übersichtliche Tasten sorgen für eine absolut einfache Bedienung der i60 Instrumente. Dank der frontseitigen Befestigung sind diese auch einfach zu installieren.
Im Lieferumfang der Displays sind zwei Rahmentypen (silber gerundet und schwarz eckig, sowie jeweils passende Cover enthalten).
Hauptmerkmale
Große analoge Zifferblätter
Rote Hintergrundbeleuchtung für bessere Ablesbarkeit
SeaTalk und SeaTalkng Anschlüsse
NMEA 2000 (kompatible) Anschlüsse
Geberanschluss
110mm x 115mm - gleiche Abmessungen wie die Raymarine ST60+ Instrumenten-Serie
Geringer Stromverbrauch
Unterstützt mehrere Datenquellen, wodurch mögliche Datenschleifen eliminiert werden
Frontseitige Befestigung für die einfache Installation
Ausführungen
Wählen Sie die passende Ausführung für Ihr Raymarine i50 oder i60 Instrument. Wahlweise bieten wir Ihnen die Instrumente als reines Display oder als Bundle bestehend aus Display und passendem Geber an.
Ausführung
E70061
Raymarine i60 Wind Display einzeln
E70150
Raymarine i60 Wind Display
Raymarine Wind Masttopgeber E22078 mit 30m Kabel und Trennstelle D108
Das erste Set bei dem Raymarine die eigenen Kompetenzen (i60 Instrument Analog / Digital) mit den bekannten TackTick kabellosen Features (hier dem T120 Windgeber) mischt und ein rundes Paket anbietet.
Das i60 fungiert hier als zentrales Wind-Instrument.
Die Verkabelung im Schiff (Rumpf) erfolgt mit SeaTalk ng Kabeln bis nach vorne ins Vorschiff. Dort erfolgt hier die Montage des neuen microTalk Interfaces. Dieser verbindet dann via Funk den Vertikal Wind Masttopgeber T120.
Verkabelung im Mast entfällt somit.
i60, Wireless Wind und Backbone Kit (E70361, T120, T113-868, E70061, A06049, A06046, A06064, A06031, A06028)
Im Vollbildmodus zeigt das 4,1“ große LCD-Display i70s die Ziffern in einer Größe von 43 mm. Der mit 160° überdurchschnittlich große horizontale und vertikale Betrachtungswinkel ermöglicht das Ablesen aus nahezu allen Blickrichtungen. Eine speziell entwickelte Anti-Reflex Oberflächenbeschichtung optimiert zusätzlich die Ablesbarkeit bei starkem Sonnenlicht. Die weiterentwickelte LED Hintergrundbeleuchtung lässt Farben und Kontraste sehr viel deutlicher hervortreten, wogegen der Stromverbrauch gegenüber herkömmlichen Farb-Instrumenten um bis zu 35% sinkt.
Als absolute Welt-Neuheit kann der Anwender nun auch AIS-Daten auf seinem i70 Instrument darstellen. Das Display zeigt die am nächsten liegenden 25 Schiffe, die jeweiligen Schiffsdaten können durch punktuelles Auswählen eines Schiffes aufgerufen werden. Diese „AIS im Überblick“ Anzeige ist eine wertvolle Informationsquelle für alle Crew-Mitglieder zur Erhöhung der Sicherheit an Bord.
Von der klassischen analogen Anzeige bis zu Motor- und Tankdaten hat das i70 alle graphischen Darstellungsmöglichkeiten. Unterstützt wird u.a. die Anzeige von Log, Lot, Wind, Tridata, Motordaten (NMEA2000), Umgebungsdaten (NMEA2000), Kraftstoff (NMEA2000) und Navigationsdaten.
Hinweis zu den technsichen Daten. Das Raymarine i70 ist ein Multifunktions Instrument. Die Fülle der Anzeigemöglichkeiten richtet sich natürlich in den zur Verfügung gestellten Daten mittels Geber. Das heißt im konkreten Fall, Geschwindigkeitsdaten werden Ihnen beispielsweise nur dann angezeigt wenn dem i70 diese Daten durch einen Geber bzw. das Netzwerk zur Verfügung gestellt werden. Das Gleiche gilt natürlich analog für alle anderen möglichen Darstellungsmöglichkeiten am Display. Passende Geber, Verkabelungen und Netzwerkvorschläge für das neue Raymarine i70 Instrument finden Sie selbstverständlich auch im LEPPER marine Programm. Bei Fragen sprechen Sie uns an, gerne sind wir Ihnen behilflich. In Kombination mit einem Raymarine Autopilot System empfehlen wir auch die Verwendung der neuen Raymarine p70 oder p70R.
ANPASSBARE GRAFISCHE DATENANZEIGEN
Das i70s-Multifunktionsinstrument verleiht Ihnen die Flexibilität, die Instrumenten- und Navigationsdaten anzuzeigen, die für Sie wichtig sind. Ausgestattet mit einem klaren und hellen 4,1-Zoll-Display kann das i70s mit seinen digitalen, analogen und grafischen Displays für Tiefe, Geschwindigkeit, Wind etc. einfach an Ihre Bedürfnisse angepasst werden. Fügen Sie das i70s zu Ihrem vorhandenen Raymarine-Instrumentensystem hinzu oder erschaffen Sie ein Netzwerk von i70s-Displays und -Sensoren, ganz nach Ihren Wünschen.
HAUPTMERKMALE DES I70S
Übergroßes, sonnenlichttaugliches 4,1-Zoll-LCD-Display
Mehrere Farbpalettenoptionen für optimale Anzeige bei Tag und Nacht
Optische Bindung verbessert die Helligkeit, maximiert den Kontrast und verhindert das Beschlagen des Displays
Große, klare Zeichen mit einer Höhe von bis zu 43 mm/1,7 Zoll für einfaches Ablesen
AIS-Repeater ermöglicht die Anzeige von in der Nähe befindlichen Zielen des Automatic Identification System
Datenansichten wie Wind, Geschwindigkeit, Tiefe, Tridata, Motor, Umwelt, Kraftstoff und Navigation
Kompatibel mit SeaTalkNG, NMEA2000 und dem SeaTalk-Netzwerk
Kompakte Größe
Niedriger Stromverbrauch
Aufbaumontage oder optionaler Montagesatz für Bügelmontage
Ausführungen
Artikel
Ausführung
Link
E70327
Raymarine i70s Display
Dieser Artikel
Raymarine i70s Sail Pack A
Wie das i70s Sail Pack D mit analogem DST800 Triducer, der manuell am iTC-5 aufgelegt werden muss.
Raymarine i70s Multifunktionsinstrument (E70327)
Raymarine DST800 Triducer Geber (Tiefe, Temp. Geschw.) (A22154)
Raymarine Wind Masteinheit kurzer Arm (E22078) mit 30m Mastkabel
Raymarine iTC-5 Geber Adapter (E70010)
Raymarine SeaTalk ng Backbone Kabel 3m (A06035)
Raymarine SeaTalk ng T-Stück (A06028)
Raymarine SeaTalk ng Spannungsabel (A06049)
Raymarine SeaTalk ng Endwiderstand (A06031) 2x
Im Vollbildmodus zeigt das 4,1 große LCD-Display i70s die Ziffern in einer Größe von 43 mm. Der mit 160° überdurchschnittlich große horizontale und vertikale Betrachtungswinkel ermöglicht das Ablesen aus nahezu allen Blickrichtungen. Eine speziell entwickelte Anti-Reflex Oberflächenbeschichtung optimiert zusätzlich die Ablesbarkeit bei starkem Sonnenlicht. Die weiterentwickelte LED Hintergrundbeleuchtung lässt Farben und Kontraste sehr viel deutlicher hervortreten, wogegen der Stromverbrauch gegenüber herkömmlichen Farb-Instrumenten um bis zu 35% sinkt.
Als absolute Welt-Neuheit kann der Anwender nun auch AIS-Daten auf seinem i70s Instrument darstellen. Das Display zeigt die am nächsten liegenden 25 Schiffe, die jeweiligen Schiffsdaten können durch punktuelles Auswählen eines Schiffes aufgerufen werden. Diese „AIS im Überblick“ Anzeige ist eine wertvolle Informationsquelle für alle Crew-Mitglieder zur Erhöhung der Sicherheit an Bord.
Von der klassischen analogen Anzeige bis zu Motor- und Tankdaten hat das i70 alle graphischen Darstellungsmöglichkeiten. Unterstützt wird u.a. die Anzeige von Log, Lot, Wind, Tridata, Motordaten (NMEA2000), Umgebungsdaten (NMEA2000), Kraftstoff (NMEA2000) und Navigationsdaten.
Hinweis zu den technsichen Daten. Das Raymarine i70 ist ein Multifunktions Instrument. Die Fülle der Anzeigemöglichkeiten richtet sich natürlich in den zur Verfügung gestellten Daten mittels Geber. Das heißt im konkreten Fall, Geschwindigkeitsdaten werden Ihnen beispielsweise nur dann angezeigt wenn dem i70 diese Daten durch einen Geber bzw. das Netzwerk zur Verfügung gestellt werden. Das Gleiche gilt natürlich analog für alle anderen möglichen Darstellungsmöglichkeiten am Display. Passende Geber, Verkabelungen und Netzwerkvorschläge für das neue Raymarine i70 Instrument finden Sie selbstverständlich auch im LEPPER marine Programm. Bei Fragen sprechen Sie uns an, gerne sind wir Ihnen behilflich. In Kombination mit einem Raymarine Autopilot System empfehlen wir auch die Verwendung der neuen Raymarine p70 oder p70R.
Ausführungen
Artikel
Paket beinhaltet
Link
T70216
Raymarine i70s Multifunktionsinstrument (E70327)
Raymarine DST800 Triducer Geber (Tiefe, Temp. Geschw.) (A22154)
Raymarine Wind Masteinheit kurzer Arm (E22078) mit 30m Mastkabel
Raymarine SeaTalk ng Backbone Kabel 3m (A06068)
Raymarine ST70 AktivModul Wind SeaTalk ng Switch (E22108)
Raymarine SeaTalk ng 5-fach Verteiler (A06064)
Raymarine SeaTalk ng Spannungsabel (A06049)
Raymarine SeaTalk ng Endwiderstand (A06031) 2x
dieses Paket
LEPPER marine Raymarine i70s Sail Pack C mit zwei Rumpf-Gebern
Wie das i70s Sail Pack D jedoch mit analogem DST800 Triducer, der manuell am iTC-5 aufgelegt werden muss.
Raymarine i70s Multifunktionsinstrument (E70327)
Raymarine Durchbruchgeber ziehbar (Temp. Geschw.)
Raymarine Durchbruchgeber ziehbar (Tiefe)
Raymarine Wind Masteinheit kurzer Arm (E22078) mit 30m Mastkabel
Raymarine iTC-5 Geber Adapter (E70010)
Raymarine SeaTalk ng Backbone Kabel 3m (A06035)
Raymarine SeaTalk ng T-Stück (A06028)
Raymarine SeaTalk ng Spannungsabel (A06049)
Raymarine SeaTalk ng Endwiderstand (A06031) 2x
Im Vollbildmodus zeigt das 4,1 große LCD-Display i70s die Ziffern in einer Größe von 43 mm. Der mit 160° überdurchschnittlich große horizontale und vertikale Betrachtungswinkel ermöglicht das Ablesen aus nahezu allen Blickrichtungen. Eine speziell entwickelte Anti-Reflex Oberflächenbeschichtung optimiert zusätzlich die Ablesbarkeit bei starkem Sonnenlicht. Die weiterentwickelte LED Hintergrundbeleuchtung lässt Farben und Kontraste sehr viel deutlicher hervortreten, wogegen der Stromverbrauch gegenüber herkömmlichen Farb-Instrumenten um bis zu 35% sinkt.
Als absolute Welt-Neuheit kann der Anwender nun auch AIS-Daten auf seinem i70s Instrument darstellen. Das Display zeigt die am nächsten liegenden 25 Schiffe, die jeweiligen Schiffsdaten können durch punktuelles Auswählen eines Schiffes aufgerufen werden. Diese „AIS im Überblick“ Anzeige ist eine wertvolle Informationsquelle für alle Crew-Mitglieder zur Erhöhung der Sicherheit an Bord.
Von der klassischen analogen Anzeige bis zu Motor- und Tankdaten hat das i70 alle graphischen Darstellungsmöglichkeiten. Unterstützt wird u.a. die Anzeige von Log, Lot, Wind, Tridata, Motordaten (NMEA2000), Umgebungsdaten (NMEA2000), Kraftstoff (NMEA2000) und Navigationsdaten.
Hinweis zu den technsichen Daten. Das Raymarine i70 ist ein Multifunktions Instrument. Die Fülle der Anzeigemöglichkeiten richtet sich natürlich in den zur Verfügung gestellten Daten mittels Geber. Das heißt im konkreten Fall, Geschwindigkeitsdaten werden Ihnen beispielsweise nur dann angezeigt wenn dem i70 diese Daten durch einen Geber bzw. das Netzwerk zur Verfügung gestellt werden. Das Gleiche gilt natürlich analog für alle anderen möglichen Darstellungsmöglichkeiten am Display. Passende Geber, Verkabelungen und Netzwerkvorschläge für das neue Raymarine i70 Instrument finden Sie selbstverständlich auch im LEPPER marine Programm. Bei Fragen sprechen Sie uns an, gerne sind wir Ihnen behilflich. In Kombination mit einem Raymarine Autopilot System empfehlen wir auch die Verwendung der neuen Raymarine p70 oder p70R.
Ausführungen
Artikel
Paket beinhaltet
Link
T70542
Raymarine i70s Multifunktionsinstrument (E70327)
Raymarine Durchbruchgeber ziehbar (Temp. Geschw.)
Raymarine Durchbruchgeber (Tiefe)
Raymarine Wind Masteinheit kurzer Arm (E22078) mit 30m Mastkabel
Raymarine SeaTalk ng Backbone Kabel 3m (A06068)
Raymarine ST70 AktivModul Wind SeaTalk ng Switch (E22108)
Raymarine SeaTalk ng 5-fach Verteiler (A06064)
Raymarine SeaTalk ng Spannungsabel (A06049)
Raymarine SeaTalk ng Endwiderstand (A06031) 2x
dieses Paket
Das erste Set bei dem Raymarine die eigenen Kompetenzen (i70s und EV-1) mit den bekannten TackTick kabellosen Features (hier dem T222 Vertikal Windgeber) mischt und ein rundes Paket anbietet.
Das i70s fungiert hier als zentrales Multifunktions-Instrument.
Die Verkabelung im Schiff (Rumpf) erfolgt mit SeaTalk ng Kabeln bis nach vorne ins Vorschiff. Dort wird der EV-1 Heading Sensor und der DST800 Durchbruchgeber (Tiefe, Geschw. durchs Wasser und Wassertemperatur) installiert und am Netzwerk angeschlossen, gleichzeitig erfolgt hier die Montage des neuen microTalk Interfaces. Dieser verbindet dann via Funk den Vertikal Wind Masttopgeber T222.
Verkabelung im Mast entfällt somit.
i70s, Wireless Vertical Wind, DST800, Heading Sensor und Backbone Kit (E70361, T222, E70096, A22111, T113-868, E70327, A06049, A06036, A06064, A06031, A06028)
Das erste Set bei dem Raymarine die eigenen Kompetenzen (i70s und EV-1) mit den bekannten TackTick kabellosen Features (hier dem T120 Windgeber) mischt und ein rundes Paket anbietet.
Das i70s fungiert hier als zentrales Multifunktions-Instrument.
Die Verkabelung im Schiff (Rumpf) erfolgt mit SeaTalk ng Kabeln bis nach vorne ins Vorschiff. Dort wird der EV-1 Heading Sensor und der Airmar iDST810 Durchbruchgeber (Tiefe, Geschw. durchs Wasser, Roll&Pitch und Wassertemperatur) installiert und am Netzwerk angeschlossen, gleichzeitig erfolgt hier die Montage des neuen microTalk Interfaces. Dieser verbindet dann via Funk den Masttopgeber T120.
Der Airmar DST810 kann direkt per Airmar Cast App kalibiriert werden und speichert diese Daten im Geber, so dass eine Kalibirierung über das Instrument entfällt.
Verkabelung im Mast entfällt somit.

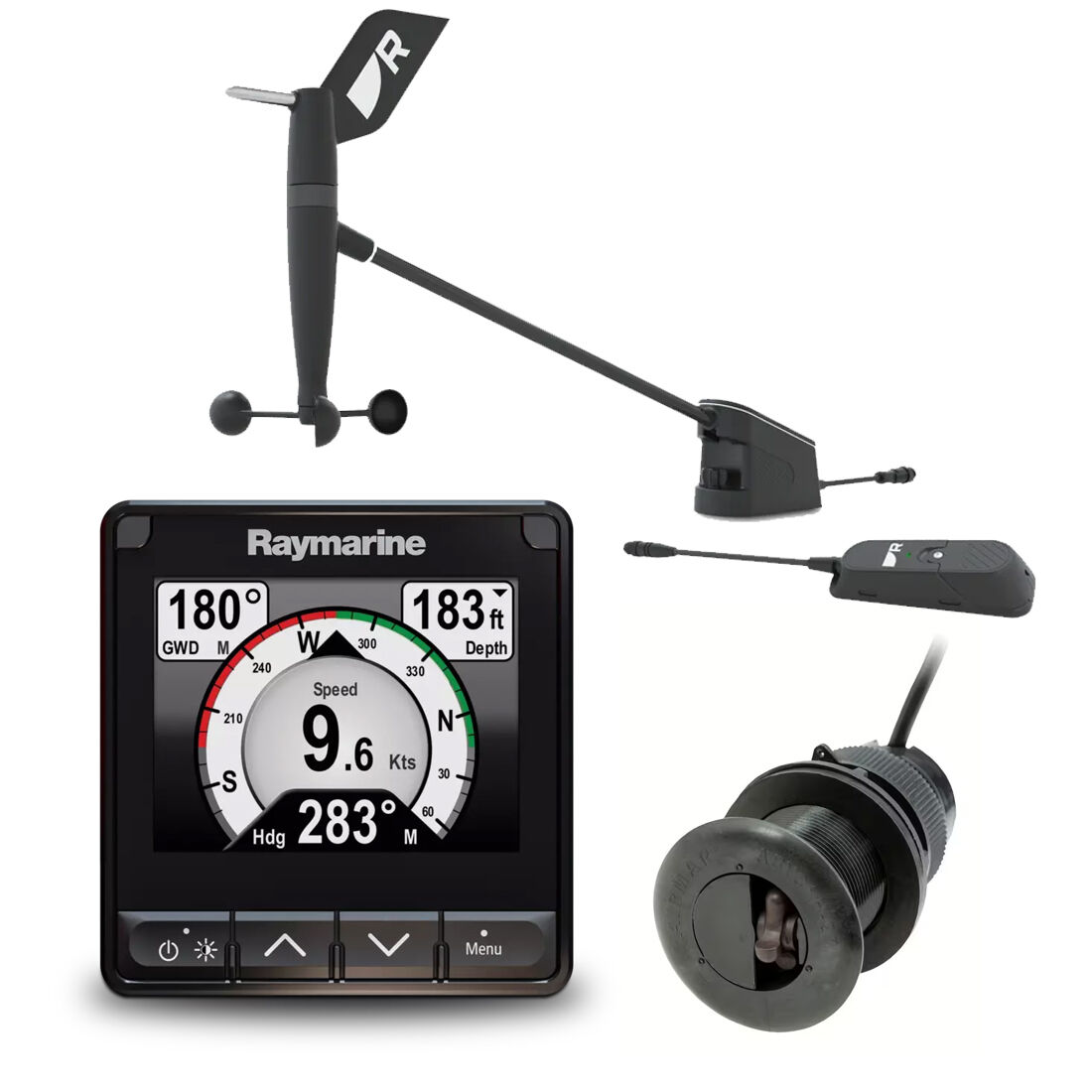

i70s, Wireless Wind, DST800, Heading Sensor und Backbone Kit (E70361, T120, E70096, A22111, T113-868, E70327, A06049, A06036, A06064, A06031, A06028)
Das erste Set bei dem Raymarine die eigenen Kompetenzen mit den bekannten TackTick kabellosen Features (hier dem T120 Windgeber) mischt und ein rundes Paket anbietet.
Das i70s fungiert hier als zentrales Multifunktions-Instrument.
Die Verkabelung im Schiff (Rumpf) erfolgt mit SeaTalk ng Kabeln bis nach vorne ins Vorschiff. Dort wird der DST810 Durchbruchgeber (Tiefe, Geschw. durchs Wasser und Wassertemperatur, Roll&Pitch) installiert und am Netzwerk angeschlossen, gleichzeitig erfolgt hier die Montage des neuen microTalk Interfaces. Dieser verbindet dann via Funk den Masttopgeber T120.
Verkabelung im Mast entfällt somit.
Der Airmar DST810 kann direkt per Airmar Cast App kalibiriert werden und speichert diese Daten im Geber, so dass eine Kalibirierung über das Instrument entfällt.
i70s, Wireless Wind, Airmar iDST810 and SeaTalk ng Backbone Kit (E70361, T120, A22111, T113-868, E70327, A06049, A06036, A06064, A06031, A06028)
Der Raymarine iTC-5 konvertiert die Signale analoger Geber von ST60+, i70, ST70+ und ST70 Instrumenten-Systemen auf SeaTalkng.Geber für Geschwindigkeit, Tiefe, Wind, Ruderlage und Fluxgate Compass können direkt an einen iTC-5 angeschlossen werden, mehrere ST70 Pods sind nicht mehr notwendig.In großen STng Systemen können mehrere iTC-5 verwendet werden.Die SeaTalkng Anschlüsse am Gerät verbinden den iTC-5 mit dem SeaTalkng Backbone.Bitte beachten Sie, dass die Geber am iTC-5 nicht von ST40/i40/i50/i60 oder ST60+ Displays kalibriert werden können. Nur über das i70 kann vollständig kalibriert werden. ST70/ST70+ können Tiefe, Wind, Geschwindigkeit und Temperatur kalibrieren, nicht jedoch Ruderlage und Kompass.Wenn weder ST70/ST70+ noch i70 im System sind, müssen die ST40/i40/i50/i60/ST60+ Displays direkt mit den entsprechenden Gebern verbunden werden.
Micro-Talk™ Wireless Gateway
Raymarines neues Micro-Talk Wireless Performance Sailing Gateway lässt sich nahtlos in die kabelgebundenen und kabellosen Systeme integrieren, durch die Sie eine vollkommen neue Dimension im Hochleistungssegeln erreichen können! Die Vorteile umfassen:
Hochleistungssegeln mit kabelloser Windanpassung auf Ihrem Raymarine-Multifunktionsdisplay; mit genauen Positionslinien
Nutzen Sie die Möglichkeiten Ihres Raymarine-Multifunktionsdisplays, um den Segelsport zu inspirieren
Richtiger Wind mit ausgefeiltem Luftstrom und Kursabweichungsanzeige
Liefert Echtzeitdaten mit robuster und schneller Aktualisierungsrate
Mastdrehpositionssensor für Tragflügelboote
Schnelle Installation, leichte und kabellose Verbindung zur Windfahne
Geringer Stromverbrauch bei Verwendung zusammen mit solarbetriebenen kabellosen Geräten von Raymarine
Das innovative Micro-Talk Gateway kann überall an Bord montiert werden und lässt sich mit dem SeaTalkng-Netzwerk des Bootes verbinden. Es ermöglicht die Hochgeschwindigkeitsübertragung solcher Daten wie Windrichtung, Windgeschwindigkeit, Tiefe, Geschwindigkeit des Bootes, Temperatur, Kurs, GPS-Daten, Zeit, Datum und Navigationsinformationen zwischen kabellosen Raymarine und Tacktick-Instrumenten sowie herkömmlichen kabelgebundenen Instrumenten, Multifunktionsdisplays und Autopiloten.
Das Micro-Talk Gateway gibt Ihnen die Flexibilität, kabelgebundene oder kabellose Instrumente, Transducer, Multifunktionsdisplays und Autopiloten von Raymarine beliebig miteinander kombinieren und verbinden zu können. Sie werden die Vorteile der einfachen Installation und nahtlosen Integration in Verbindung mit einer robusten Zuverlässigkeit zu schätzen wissen. Egal, ob Sie ein vollständig neues System aufbauen oder ein bestehendes erweitern, das Micro-Talk Gateway sorgt stets für eine vollkommen einfache und überlegene Integration der Komponenten.

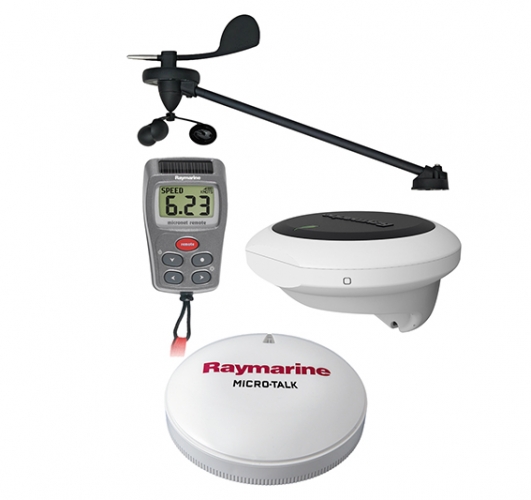

Raymarine Kabelloses Wind-Kit inklusive Heading-Sensor für STNG.
Das Set enthält die folgenden Komponenten:
1 x E70361 Micro-Talk Gateway ( MicroNet to SeaTalkNG )
1 x T120 Windfahne
1 x E70096 EV-1 Sensor
1 x T113-868 MicroNet 100-2 Handfernbedienung, kabellos
1 x A06049 STNG Stromkabel
1 x A06033 STNG Backbonekabel 5m
1 x A06064 STNG 5-Wege Verteiler
2 x A06031 STNG Endwiderstand
1 x A06028 STNG T-Stück
Ultimativer taktischer Rennkompass mit der Anzeige von Winddrehern auf Basis eines Fluxagte-Kompasssensors. Das zweistufige Display zeigt den Steuerkurs und die Abweichung vom mittleren Kreuzkurs (Zieher oder Drücker) grafisch und als Zahlenwert an. Sie können schnell und problemlos feststellen, welche Seite der Startlinie die günstigere ist, und auf kürzestem Wege zur Luvtonne gelangen. Beim Vorwindkurs sehen Sie, wie weit Sie vom direkten Kurs zur Tonne abweichen und wann Sie für den optimalen Kurs (VMG) halsen sollten.
Micronet Race Master
Der Micronet Race Master bietet alle Vorteile des Race Masters und kann zusätzlich mit Micronet-Sensoren für weitere taktische Renndaten wie Bootsgeschwindigkeit, Tiefe, Windrichtung und GPS-Daten kombiniert werden. Die Micronet-Handfernbedienung gibt Ihnen die Systeminformationen direkt in die Hand – und natürlich können Sie damit die Daten auf dem Hauptdisplay ändern.
Die zwei-zeilige Anzeige zeigt Ihren Kurs an, wie weit Sie sich über oder unter dem Sollkurs befinden und wie viel Sie anluven oder abfallen müssen. So können Sie schnell und einfach das gewünschte Ende der Startlinie bestimmen und die kürzeste Strecke bis zur Wendemarke zurücklegen. Sind Sie vor dem Wind, können Sie sehen, wie weit Sie vor dem Wind sind und wann Sie für einen optimalen VMG halsen sollten. Angezeigte Daten: Kompasskurs, Windrichtungsänderung, Lage der Startlinie, Race Timer. 100% solarbetrieben.
Einfache Montage, portabel
Solarenergie (bis zu 300 Stunden autark)
Große, leicht ablesbare Ziffern (28 mm)
Fluxgate-Kompasssensor
Breiter Ablesewinkel
Regattatimer Countdown/Countup
3-stufige Hintergrundbeleuchtung mit automatischer Abschaltung
Absolut wasserdicht (bis 100 m)
Leicht, Gewicht nur 445 g
Die Lieferung erfolgt inkl. T138 Solarpanel, T121 Rumpftransmitter, T910 Triducer für Log, Lot und Temperatur, Halterung und Schutztasche
Ultimativer taktischer Rennkompass mit der Anzeige von Winddrehern auf Basis eines Fluxagte-Kompasssensors. Das zweistufige Display zeigt den Steuerkurs und die Abweichung vom mittleren Kreuzkurs (Zieher oder Drücker) grafisch und als Zahlenwert an. Sie können schnell und problemlos feststellen, welche Seite der Startlinie die günstigere ist, und auf kürzestem Wege zur Luvtonne gelangen. Beim Vorwindkurs sehen Sie, wie weit Sie vom direkten Kurs zur Tonne abweichen und wann Sie für den optimalen Kurs (VMG) halsen sollten.
Micronet Race Master
Der Micronet Race Master bietet alle Vorteile des Race Masters und kann zusätzlich mit Micronet-Sensoren für weitere taktische Renndaten wie Bootsgeschwindigkeit, Tiefe, Windrichtung und GPS-Daten kombiniert werden. Die Micronet-Handfernbedienung gibt Ihnen die Systeminformationen direkt in die Hand – und natürlich können Sie damit die Daten auf dem Hauptdisplay ändern.
Einfache Montage, portabel
Solarenergie (bis zu 300 Stunden autark)
Große, leicht ablesbare Ziffern (28 mm)
Fluxgate-Kompasssensor
Breiter Ablesewinkel
Regattatimer Countdown/Countup
3-stufige Hintergrundbeleuchtung mit automatischer Abschaltung
Absolut wasserdicht (bis 100 m)
Leicht, Gewicht nur 445 g
Die Lieferung erfolgt inkl. T121 Rumpftransmitter, T910 Triducer für Log, Lot und Temperatur, Halterung und Schutztasche.
Der ultimative taktische Regatta-Kompass für Winddreher.
Die zwei-zeilige Anzeige zeigt Ihren Kurs an, wie weit Sie sich über oder unter dem Sollkurs befinden und wie viel Sie anluven oder abfallen müssen. So können Sie schnell und einfach das gewünschte Ende der Startlinie bestimmen und die kürzeste Strecke bis zur Wendemarke zurücklegen.
Sind Sie vor dem Wind, können Sie sehen, wie weit Sie vor dem Wind sind und wann Sie für einen optimalen VMG halsen sollten.
Nicht nur eine Handfernbedienung, mehr ein unentbehrliches Zubehör für jeden, der gewinnen möchte.
Die kabellose Fernbedienung von Raymarine liefert alle erforderlichen Daten, die für eine Leistungssteigerung benötigt werden.
Display für:
Windtrends
Geschwindigkeitstrends
VMG zum Wind und Wegpunkt
SOG
COG
Graphische Anzeige
Allgemein
Die neue NX Serie – Instrumente für Segel- und Motorboote Vielleicht segeln Sie nicht ja jedes Wochenende Regatten, aber trotzdem wollen Sie hervorragende Instrumente an Bord haben. Viel zu lange hatten Re- gattasegler ein Monopol auf gutes De- sign, höchste Qualität und die neueste Technologie für Rechner und Netzwerk- komponenten an Bord – nun hat sich dies geändert. Die NX Instrumenten-Se- rie bietet dem Segler ein Einstiegs-Sys- tem, das Präzision, ein ansprechendes Äusseres und hervorragend ablesbare Instrumente in sich vereinigt. Darüber hinaus wächst es mit den steigenden Anforderungen des Eigners mit. Da das NX System seine Wurzeln im Regattabereich hat, ist es einfach und schnell zu bedienen. Sämtliche Kabel- verbindungen müssen auf ein Minimum reduziert werden dies ist mit dem kabellosen Windmess-Geber erfolgreich umgesetzt worden – um die Installation so einfach wie möglich zu machen.
Im NX System gibt es zwei unterschiedliche Instrumente, die den Anforderungen des Fahrtenseglers gerecht werden: Das digitale Sea Data zeigt eine Vielzahl von Informationen digital an. Das Wind Instrument liefert digital und analog alle Windinformationen schnell und übersichtlich. Schauen Sie zu, wie das System wächst. Beginnen Sie mit einem Sea Data Instrument und einem Log-Geber – Sie haben Bootsgeschwindig- keit, Distanzen und Wassertemperatur. Fügen Sie weitere Komponenten hinzu, wenn Ihr Bedarf steigt. Mit dem Einbau einer WSI-Box und dem Anschluss weiterer Geber, sei es Echolot-Geber, Kombi-Geber oder kabelloser Windmess-Geber, werden auf dem Sea Data entsprechend zusätzliche Daten angezeigt – ohne dass viele Kabel verlegt werden müssen. Ein Kabel von der WSI-Box zum Instrument im Cockpit oder am Kartentisch – so einfach ist die Montage eines NX Systems. Das NX Wind Instrument rundet die Instrumentierung nach oben ab, scheinbarer und wahrer Windeinfallswinkel sowie Windgeschwin- digkeit werden in digitaler und in leicht ablesbarer graphischer Form angezeigt. Information durch Knopfdruck Wechseln Sie zwischen Geschwindigkeit, Tiefe und Windeinfallswinkel durch einen einzigen Knopfdruck. Das Sea Data Instrument zeigt alle zur Verfügung stehenden Daten in grossen, gut ablesbaren Ziffern an. Wählen Sie die Informationen, die Sie in der aktuellen Situation haben wollen mit Ihrem Finger aus. Einfacher geht es nicht. Geber Das NX System bietet verschiedene Geber an: Log-Geber mit Temperatursensor sowie Echolot- Geber mit einem Durchmesser von 43 oder 52 mm, als Kombi-Geber (Log/Temperatur/Echolot) mit einem Durchmesser von 52 mm oder als Kombi- Geber für die Montage am Heck. Der kabellose Windmess-Geber ist schnell und einfach zu mon- tieren, die eingebauten Akkus werden durch ein kleines Solarpanel ständig wieder aufgeladen und haben eine Lebensdauer von ca. vier Jahren.
22931 NX Start Pack 1
Diese Paket beinhaltet die Komponenten, die an Bord für die Basis-Navigation benötigt werden: die Anzeige von Geschwindigkeits-, Tiefen- und Winddaten. Als Herzstück der Anlage empfängt die WSI-Box vom Dreifach-Geber die Informationen über Bootsgeschwindigkeit, Wassertemperatur und Tiefe. Gleichzeitig werden die kabellos empfangenen Windinformationen verarbeitet und alle Daten über ein einziges Kabel an das Sea Data Multifunktions Instrument weitergeleitet. Folgende Informationen können angezeigt werden:
Bootsgeschwindigkeit
Distanz
Wassertemperatur
Start-Uhr
Tiefe
Flachwasser- / Tiefen-Alarm
Wahre Windgeschwindigkeit
Scheinbare Windgeschwindigkeit
Wahrer Windeinfallswinkel
Scheinbarer Windeinfallswinkel
Lieferumfang:
SILVA NEXUS NX Sea Data Instrument
TH52 Dreifachgeber (52mm Außendurchmesser)
SILVA NEXUS WSI Box
Kabelloser Windgeber
Allgemein
Die neue NX Serie – Instrumente für Segel- und Motorboote Vielleicht segeln Sie nicht ja jedes Wochenende Regatten, aber trotzdem wollen Sie hervorragende Instrumente an Bord haben. Viel zu lange hatten Re- gattasegler ein Monopol auf gutes De- sign, höchste Qualität und die neueste Technologie für Rechner und Netzwerk- komponenten an Bord – nun hat sich dies geändert. Die NX Instrumenten-Se- rie bietet dem Segler ein Einstiegs-Sys- tem, das Präzision, ein ansprechendes Äusseres und hervorragend ablesbare Instrumente in sich vereinigt. Darüber hinaus wächst es mit den steigenden Anforderungen des Eigners mit. Da das NX System seine Wurzeln im Regattabereich hat, ist es einfach und schnell zu bedienen. Sämtliche Kabel- verbindungen müssen auf ein Minimum reduziert werden dies ist mit dem kabellosen Windmess-Geber erfolgreich umgesetzt worden – um die Installation so einfach wie möglich zu machen.
Im NX System gibt es zwei unterschiedliche Instrumente, die den Anforderungen des Fahrtenseglers gerecht werden: Das digitale Sea Data zeigt eine Vielzahl von Informationen digital an. Das Wind Instrument liefert digital und analog alle Windinformationen schnell und übersichtlich. Schauen Sie zu, wie das System wächst. Beginnen Sie mit einem Sea Data Instrument und einem Log-Geber – Sie haben Bootsgeschwindig- keit, Distanzen und Wassertemperatur. Fügen Sie weitere Komponenten hinzu, wenn Ihr Bedarf steigt. Mit dem Einbau einer WSI-Box und dem Anschluss weiterer Geber, sei es Echolot-Geber, Kombi-Geber oder kabelloser Windmess-Geber, werden auf dem Sea Data entsprechend zusätzliche Daten angezeigt – ohne dass viele Kabel verlegt werden müssen. Ein Kabel von der WSI-Box zum Instrument im Cockpit oder am Kartentisch – so einfach ist die Montage eines NX Systems. Das NX Wind Instrument rundet die Instrumentierung nach oben ab, scheinbarer und wahrer Windeinfallswinkel sowie Windgeschwin- digkeit werden in digitaler und in leicht ablesbarer graphischer Form angezeigt. Information durch Knopfdruck Wechseln Sie zwischen Geschwindigkeit, Tiefe und Windeinfallswinkel durch einen einzigen Knopfdruck. Das Sea Data Instrument zeigt alle zur Verfügung stehenden Daten in grossen, gut ablesbaren Ziffern an. Wählen Sie die Informationen, die Sie in der aktuellen Situation haben wollen mit Ihrem Finger aus. Einfacher geht es nicht. Geber Das NX System bietet verschiedene Geber an: Log-Geber mit Temperatursensor sowie Echolot- Geber mit einem Durchmesser von 43 oder 52 mm, als Kombi-Geber (Log/Temperatur/Echolot) mit einem Durchmesser von 52 mm oder als Kombi- Geber für die Montage am Heck. Der kabellose Windmess-Geber ist schnell und einfach zu mon- tieren, die eingebauten Akkus werden durch ein kleines Solarpanel ständig wieder aufgeladen und haben eine Lebensdauer von ca. vier Jahren.
NX Start Pack 2
Diese Paket beinhaltet die Komponenten, die an Bord für die Basis-Navigation benötigt werden: die Anzeige von Geschwindigkeits-, Tiefen- und Winddaten. Als Herzstück der Anlage empfängt die WSI-Box von den beiden Durchbruchgebern TH43 (je 43mm Durchbruch außen) die Informationen über Bootsgeschwindigkeit, Wassertemperatur und Tiefe. Gleichzeitig werden die kabellos empfangenen Windinformationen verarbeitet und alle Daten über ein einziges Kabel an das Sea Data Multifunktions Instrument weitergeleitet. Folgende Informationen können angezeigt werden:
Bootsgeschwindigkeit
Distanz
Wassertemperatur
Start-Uhr
Tiefe
Flachwasser- / Tiefen-Alarm
Wahre Windgeschwindigkeit
Scheinbare Windgeschwindigkeit
Wahrer Windeinfallswinkel
Scheinbarer Windeinfallswinkel
Lieferumfang:
SILVA NEXUS NX Sea Data Instrument
TH43 Durchbruchgeber Log (Durchmesser außen 43mm)
TH43 Durchbruchgeber Lot (Durchmesser außen 43mm)
SILVA NEXUS WSI Box
Kabelloser Windgeber
NX2 Allgemeine Highlights:
Große, auch in der Sonne leicht ablesbare Anzeigen. Regelbare Beleuchtung für die Nacht.
Einfache Bedienung durch 5 Tasten mit logischen Funktionen.
Serienmäßige PC-Schnittstelle für FDX-Datenbus und NMEA-Daten
Verbindungen mit vormontierten, abnehmbaren Steckern und Kabeln
Neben den bekannten Standard-Funktionen Anzeige z.B. von:
Geschwindigkeitsabweichungen, Winddrehern, Kurs nach nächster Wende.
Automatische Kompass-Kompensierung durch Fahren eines Vollkreises.
Justierung der Windmess-Geber auf höchste Präzision.
Senkrechte Propellerflügel an den kugelgelagerten Windmess-Gebern, die den Krängungsfaktor minimieren.
Extrem schlagfeste Gehäuse. Die Vorderfronten sind absolut wasserdicht.
NX2: Vielfalt im System und hervorragende Kompatibilität mit externen NMEA-Systemen.
Hier NX2 Logge:
Anzeige der Bootsgeschwindigkeit
Trip-Distanz
Gesamt-Distanz
Durchschnittsgeschwindigkeit
Startuhr
CMG / DMG (1)
BTW / DTW (1)
Tiefe (1)
(1) nur bei der Verwendung im Netzwerk und entsprechenden Gebern. Empfängt Daten über Netzwerk oder direkt vom Geber (nur Geber ab 1988 verwenden)
In zwei Ausführungen lieferbar:
Display einzeln
Display und Geber
