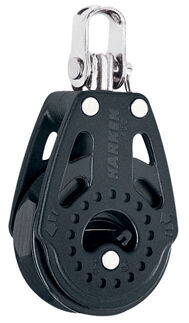

Harken H2608 40 mm Carbo Ratchet Block
87,00 €
Lieferzeit ca. 3-6 Werktage
Produktinformationen "Harken H2608 40 mm Carbo Ratchet Block"
Die Harken Carbo® Ratschen-Blöcke ermöglichen das sichere Halten belasteter Schoten mit deutlich reduziertem Kraftaufwand. Die speziell geformte, harteloxierte Aluminiumscheibe greift die Leine und erzeugt eine hohe Haltekraft, während die Kugellager bei geringer Belastung einen leichtgängigen Lauf ermöglichen.
Durch den integrierten Ein-/Ausschalter kann die Ratschenfunktion bei den entsprechenden Ausführungen abgeschaltet werden. Das ist besonders bei leichtem Wind praktisch, wenn sich Schoten ohne zusätzlichen Widerstand schnell fieren und dichtnehmen lassen.
Die Carbo Ratschen-Blöcke sind in verschiedenen Bauformen und Scheibengrößen erhältlich. Je nach Variante stehen Einfach-, Doppel- und Dreifachblöcke, Ausführungen mit Becket, Cam-Matic-Klemme sowie Cheek Blocks zur Verfügung.
Technische Daten der Varianten
| Harken Typ | Ausführung | Scheiben-Ø | Länge | max. Leine | Arbeitslast max. | Bruchlast | Haltekraft* |
|---|---|---|---|---|---|---|---|
| H2608 | Einfachblock, Wirbel | 40 mm | 86 mm | 10 mm | 136 kg | 454 kg | 10:1 |
| H2609 | Einfachblock, Wirbel, Becket | 40 mm | 102 mm | 10 mm | 136 kg | 454 kg | 10:1 |
| H2610 | Einfachblock, Wirbel, Carbo-Cam | 40 mm | 86 mm | 6 mm | 68 kg | 136 kg | 10:1 |
| H2611 | Einfachblock, Wirbel, Carbo-Cam und Becket | 40 mm | 102 mm | 6 mm | 136 kg | 272 kg | 10:1 |
| H2612 | Dreifachblock, Wirbel, Carbo-Cam | 40 mm | 94 mm | 6 mm | 340 kg | 680 kg | 10:1 |
| H2613 | Dreifachblock, Wirbel, Carbo-Cam und Becket | 40 mm | 110 mm | 6 mm | 408 kg | 816 kg | 10:1 |
| H2614 | Cheek Block | 40 mm | 70 mm | 10 mm | 136 kg | 454 kg | 10:1 |
| H2619 | Dreifachblock, Carbo-Cam, Becket und 29-mm-Block | 40 mm | 121 mm | 6 mm | 408 kg | 816 kg | 10:1 |
| H2135 | Einfachblock, Wirbel | 57 mm | 103 mm | 10 mm | 227 kg | 907 kg | 10:1 |
| H2136 | Einfachblock, Wirbel und Becket | 57 mm | 125 mm | 10 mm | 227 kg | 907 kg | 10:1 |
| H2137 | Cheek Block | 57 mm | 83 mm | 10 mm | 227 kg | 907 kg | 10:1 |
| H2138 | Einfachblock, Wirbel und Cam-Matic | 57 mm | 103 mm | 10 mm | 136 kg | 340 kg | 10:1 |
| H2139 | Einfachblock, Wirbel, Cam-Matic und Becket | 57 mm | 125 mm | 10 mm | 272 kg | 680 kg | 10:1 |
| H2140 | Dreifachblock, Wirbel und Cam-Matic | 57 mm | 103 mm | 6 mm | 680 kg | 1.700 kg | 10:1 |
| H2141 | Dreifachblock, Wirbel, Cam-Matic und Becket | 57 mm | 125 mm | 6 mm | 816 kg | 2.041 kg | 10:1 |
| H2670 | Einfachblock, Wirbel | 75 mm | 137 mm | 12 mm | 341 kg | 1.361 kg | 15:1 |
| H2671 | Einfachblock, Wirbel und Becket | 75 mm | 165 mm | 12 mm | 341 kg | 1.361 kg | 15:1 |
| H2672 | Cheek Block | 75 mm | 103 mm | 12 mm | 341 kg | 1.361 kg | 15:1 |
* Die angegebene Haltekraft wird bei einer 180°-Umlenkung ermittelt. Sie kann abhängig von Leinentyp und Zustand der Leine abweichen.
Funktionsweise der Carbo Ratschen-Blöcke
Die facettierte Aluminiumscheibe greift die belastete Leine und erzeugt eine mechanische Haltekraft. Dadurch kann eine Schot unter hoher Belastung mit deutlich weniger Handkraft gehalten werden.
Bei den 57- und 75-mm-Modellen lässt sich die Ratschenfunktion über einen Schalter ein- und ausschalten. Bei den 40-mm-Modellen besitzen H2608, H2609 und H2614 einen Ein-/Ausschalter; die übrigen 40-mm-Ausführungen arbeiten dauerhaft im Ratschenbetrieb.
Die Ratschenrichtung ist auf dem Block durch einen Pfeil gekennzeichnet. Der Block sollte entsprechend der gewünschten Leinenführung montiert und eingeschoren werden.
Vorteile der Harken Carbo Ratschen-Blöcke
- Hohe Haltekraft bei belasteten Schoten
- Leichtgängige Kugellager für schnelles Trimmen
- Harteloxierte Aluminiumscheibe mit facettierter Oberfläche
- Robuste, glasfaserverstärkte Komposit-Wangen
- Ratschenfunktion bei vielen Varianten abschaltbar
- Verschiedene Bauformen für unterschiedliche Anwendungen
- Ausführungen mit Becket und Cam-Matic-Klemme
- Cheek Blocks für platzsparende feste Montage
- 40-, 57- und 75-mm-Scheiben verfügbar
Welche Ausführung ist die richtige?
40-mm-Carbo-Ratschen
Die 40-mm-Modelle sind die kompakteste Ausführung und eignen sich besonders für Jollen, Sportboote und leichtere Kontrollleinen.
H2608 / H2609 sind klassische Einfachblöcke mit bzw. ohne Becket.
H2610 / H2611 verfügen zusätzlich über eine integrierte Carbo-Cam-Klemme. Diese Varianten sind für kleinere Leinen bis 6 mm ausgelegt.
H2612 / H2613 sind Dreifachblöcke mit Cam-Klemme und eignen sich für Taljen mit höherer Übersetzung.
H2614 ist als Cheek Block für die feste, platzsparende Montage vorgesehen.
H2619 kombiniert einen Dreifachblock mit Cam-Klemme, Becket und einem zusätzlichen 29-mm-Block für spezielle Taljensysteme.
57-mm-Carbo-Ratschen
Die 57-mm-Serie ist die universelle Größe für viele Groß-, Fock- und Spinnakerschoten.
H2135 ist der klassische Einfachblock mit Wirbel.
H2136 besitzt zusätzlich einen Becket und eignet sich damit auch für Taljen.
H2137 ist die platzsparende Cheek-Block-Ausführung.
H2138 / H2139 verfügen über eine integrierte Cam-Matic-Klemme und ermöglichen das direkte Belegen der Leine am Block.
H2140 / H2141 sind Dreifachblöcke mit Cam-Matic-Klemme, wahlweise mit zusätzlichem Becket.
75-mm-Carbo-Ratschen
Die 75-mm-Modelle sind für höhere Schotlasten und größere Leinen bis 12 mm ausgelegt.
H2670 ist der klassische Einfachblock mit Wirbel.
H2671 besitzt zusätzlich einen Becket und eignet sich für Taljen.
H2672 ist als Cheek Block für die feste Montage vorgesehen.
Die 75-mm-Ratschen erreichen mit der Standard-Scheibe eine Haltekraft von bis zu 15:1. {"fallbackMarkdown":"(Harken Gallery)","reference":{"matched_text":"","prefix":null,"start_idx":6464,"end_idx":6481,"safe_urls":["https://gallery.harken.com/gallery/84df8981-aaeb-43f1-8d0a-8ece55031a00.pdf"],"refs":[],"alt":"(Harken Gallery)","prompt_text":null,"type":"grouped_webpages","fallback_items":null,"items":[{"title":"","url":"https://gallery.harken.com/gallery/84df8981-aaeb-43f1-8d0a-8ece55031a00.pdf","attribution":"Harken Gallery","pub_date":null,"snippet":null,"attribution_segments":null,"supporting_websites":[],"refs":[{"turn_index":1,"ref_type":"view","ref_index":3}],"hue":null,"attributions":null}],"status":"done","error":null,"style":null},"showLoginRequiredCard":false}
Typische Einsatzbereiche
Harken Carbo Ratschen-Blöcke eignen sich insbesondere für:
- Großschoten
- Fock- und Genuaschoten
- Spinnakerschoten
- Schoten auf Jollen und Sportbooten
- Kontroll- und Trimmleinen
- Taljen
- Cunningham und Baumniederholer
- Traveller- und Großschotsysteme
- feste Leinenumlenkungen
Carbo Ratchet oder Ratchamatic?
Ein Carbo Ratschenblock arbeitet mit einer vom Segler ein- bzw. ausschaltbaren Ratschenfunktion. Das ist ideal, wenn der gewünschte Ratschenbetrieb bewusst gewählt werden soll.
Ein Carbo Ratchamatic erkennt dagegen die Belastung der Leine und schaltet die Ratschenfunktion automatisch zu. Bei geringer Last läuft der Block frei, bei steigender Last greift die Ratsche automatisch ein.
Für Anwendungen mit stark wechselnder Schotlast kann daher ein Ratchamatic-Modell besonders komfortabel sein.
Hinweis zur Belastbarkeit
Die angegebene maximale Arbeitslast darf nicht überschritten werden. Die Bruchlast bezeichnet die Belastung, bei der der Block versagen kann, und ist nicht mit einer zulässigen Dauerbelastung gleichzusetzen.
Bei Varianten mit Cam-Matic-Klemme können die Arbeits- und Bruchlasten durch die Belastbarkeit der Klemme begrenzt sein. Deshalb unterscheiden sich die Werte teilweise deutlich von vergleichbaren Blockvarianten ohne Klemme.
Bei der Auswahl sollten neben der Arbeitslast auch Leinendurchmesser, Befestigung, Taljenübersetzung und die Belastbarkeit der übrigen Komponenten berücksichtigt werden.
Bitte wählen Sie oben die gewünschte Harken-Ausführung aus. Die technischen Daten der einzelnen Varianten finden Sie in der Tabelle.
