Harken 16mm Small Boat Blöcke (verschiedene Ausführungen)

Harken 16-mm-Blöcke für Jollen und Kontrollleinen Die kompakten Harken 16-mm-Blöcke wurden für dünne, moderne Kontrollleinen und Anwendungen mit begrenztem Einbauraum entwickelt. Sie eignen sich besonders für leistungsorientierte Jollen, kleine Kielboote sowie leicht laufende Kontrollsysteme auf größeren Segelbooten. Das Kugellagersystem besteht aus rostfreien Stahlkugeln in einer gekapselten, gerillten Laufbahn. Dadurch laufen die Scheiben leicht und zuverlässig, während die kompakten Blöcke – abhängig von der Ausführung – maximale Arbeitslasten von 113 bis 318 kg aufnehmen können. Typische Einsatzbereiche Strecker, Niederholer und Cunningham-Systeme Traveller- und Trimmkontrollen Spinnakerbaum-Auslöseleinen Fall- und Kontrollleinen auf Jollen Achterliekleinen auf größeren Segelbooten Kompakte Taljen mit einfachen, doppelten oder dreifachen Blöcken Umlenkungen an Deck, am Mast oder unter Deck Vorteile der Harken 16-mm-Blockserie Kompakte Bauform für enge Einbausituationen Für Leinen bis maximal 5 mm Durchmesser Leicht laufendes Kugellager mit rostfreien Stahlkugeln Einfach-, Doppel- und Dreifachblöcke erhältlich Varianten mit Hundsfott für kompakte Taljen Spezialausführungen für Decks-, Mast- und Soft-Attachment-Montage Arbeitslasten bis 318 kg bei geringem Eigengewicht Welche Ausführung passt zu meiner Anwendung? Für eine einfache Leinenführung eignen sich die Ausführungen H404, H416 oder H417. Doppel- und Dreifachblöcke ermöglichen kompakte Taljen mit höherer Übersetzung. Varianten mit Hundsfott bieten einen zusätzlichen Festpunkt für das Leinenende. Für besondere Einbausituationen stehen unter anderem schmale Blöcke, Einlass- und Umlenkblöcke sowie schwenkbare Wangenblöcke zur Verfügung. Die Modelle H467 und H484 besitzen eine besonders schmale Scheibe für sehr dünne Kontrollleinen. H484 ist zusätzlich mit einer Bronzescheibe ausgestattet. Art.-Nr. Ausführung Länge Gewicht Leine max. Ø Arbeitslast max. Bruchlast H368 In-Line-Einlassblock 76 mm 27 g 5 mm 113 kg 544 kg H376 Gabelkopfblock 29 mm 11 g 5 mm 113 kg 544 kg H391 Hook-in-/Spritblock 41 mm 13 g 5 mm 113 kg 544 kg H404 Einerblock mit O-Ring 29 mm 10 g 5 mm 113 kg 544 kg H405 Einerblock mit Hundsfott 38 mm 12 g 5 mm 113 kg 544 kg H406 Doppelblock 43 mm 27 g 5 mm 204 kg 544 kg H407 Doppelblock mit Hundsfott 54 mm 28 g 5 mm 204 kg 544 kg H408 Dreifachblock 46 mm 41 g 5 mm 318 kg 544 kg H409 Dreifachblock mit Hundsfott 57 mm 43 g 5 mm 318 kg 544 kg H416 Wangenblock 46 mm 12 g 5 mm 113 kg 544 kg H417 Wirbelblock 46 mm 18 g 5 mm 113 kg 544 kg H421 Durchdeckblock 60 mm 18 g 5 mm 113 kg 544 kg H432 Schwenkbarer Wangenblock 35 mm 11 g 5 mm 113 kg 544 kg H437 Flip-Flop-Block 34 mm 21 g 5 mm 113 kg 544 kg H442 Anti-Kenter-/Augbügelblock 35 mm 12 g 5 mm 113 kg 544 kg H467 Schmaler Block mit Ferrulenkopf 37 mm 12 g 5 mm 113 kg 544 kg H484 Schmaler Block mit Bronzescheibe 37 mm 15 g 5 mm 113 kg 544 kg Hinweis: Wählen Sie den Block passend zur vorgesehenen Montage, zur Taljenübersetzung und zur auftretenden Belastung. Die maximale Arbeitslast darf im Betrieb nicht überschritten werden. Befestigung und Leinenführung sollten regelmäßig auf Verschleiß, Scheuerstellen und festen Sitz kontrolliert werden.

Harken Micro Blöcke 22mm (verschiedene Ausführungen)

Harken Micro Blöcke 22 mm – kompakte Kugellagerblöcke für Kontrollleinen Die Harken Micro Blöcke mit 22-mm-Scheibe sind kompakte und leichte Kugellagerblöcke für Jollen, sportliche Kielboote, Surfboards und schwach bis mittel belastete Kontrollleinen auf Yachten. Dank ihrer geringen Abmessungen eignen sie sich besonders für Anwendungen, bei denen wenig Platz zur Verfügung steht und Leinen schnell und leichtgängig bedient werden sollen. Die Scheiben laufen ausschließlich auf Kugellagern und ermöglichen dadurch ein schnelles Fieren und präzises Trimmen. UV-stabilisierte Delrin®-Kugeln und robuste Seitenplatten aus Edelstahl sorgen für zuverlässige Funktion und ein günstiges Verhältnis aus Gewicht und Belastbarkeit. Je nach Anwendung stehen Einer-, Doppel- und Dreifachblöcke sowie spezielle Ausführungen mit Hundsfott, Klemme, Schäkel oder Decksbefestigung zur Auswahl. Typische Einsatzbereiche Cunningham und Unterliekstrecker Baumniederholer und Trimmleinen Traveller-Steuerungen Barberhauler und Schlitten-Rückholsysteme Flaggenleinen und Achterliekleinen Leicht belastete Taljen auf Jollen und kleinen Kielbooten Vorteile der Harken 22-mm-Micro-Blöcke Kompakte Bauform bei geringem Gewicht 22-mm-Scheibe mit leichtgängigem Kugellagersystem Für Tauwerk bis maximal 6 mm Durchmesser UV-stabilisierte Delrin®-Kugellager Seitenplatten aus Edelstahl für zusätzliche Festigkeit Große Auswahl unterschiedlicher Befestigungs- und Blockvarianten Welche Ausführung ist die richtige? Einerblöcke eignen sich zum einfachen Umlenken einer Kontrollleine. Eine Ausführung mit Hundsfott bietet zusätzlich einen Anschlagpunkt für eine Talje. Doppel- und Dreifachblöcke ermöglichen Systeme mit größerer Übersetzung. Varianten mit integrierter V-Klemme erlauben das direkte Belegen der Leine. Wangen-, Durchdeck-, Stand-up- und Traveller-Blöcke sind für spezielle Einbaupositionen vorgesehen. Technische Daten und Ausführungen Artikel Ausführung Länge Gewicht Max. Tauwerk Max. Arbeitslast Bruchlast H224 Einerblock 38 mm 14 g 6 mm 91 kg 544 kg H225 Einerblock mit Hundsfott 51 mm 21 g 6 mm 91 kg 544 kg H226 Doppelblock 51 mm 43 g 6 mm 159 kg 544 kg H227 Doppelblock mit Hundsfott 64 mm 43 g 6 mm 159 kg 544 kg H228 Dreifachblock 51 mm 57 g 6 mm 227 kg 544 kg H229 Dreifachblock mit Hundsfott 64 mm 64 g 6 mm 227 kg 544 kg H230 Dreifachblock mit Curryklemme 51 mm 99 g 6 mm 227 kg 544 kg H231 Dreifachblock mit Curryklemme und Hundsfott 64 mm 99 g 6 mm 227 kg 544 kg H232 Traveller-Block 71 mm 35 g 6 mm 91 kg 544 kg H233 Wangenblock 64 mm 21 g 6 mm 91 kg 544 kg H234 Einerblock mit Schäkel 57 mm 21 g 6 mm 91 kg 544 kg H235 Einerblock mit Schäkel und Hundsfott 71 mm 28 g 6 mm 91 kg 544 kg H242 Durchdeckblock mit Abdeckplatte 67 mm 28 g 6 mm 91 kg 544 kg H243 Stehender Block 38 mm 28 g 6 mm 91 kg 544 kg H244 Violinblock mit V-Klemme 89 mm 57 g 6 mm 91 kg 544 kg H245 Violinblock mit V-Klemme und Hundsfott 102 mm 57 g 6 mm 91 kg 544 kg H292 Wirbelblock 60 mm 28 g 6 mm 91 kg 544 kg H377 Gabelkopfblock 42 mm 16 g 6 mm 91 kg 544 kg H443 Anti-Kenter-Block mit Augbügel 45 mm 16 g 6 mm 91 kg 544 kg Die angegebenen Arbeits- und Bruchlasten dürfen nicht überschritten werden. Die passende Ausführung kann oben über die Variantenauswahl gewählt werden.

Harken Classic Bullet Blöcke 29mm (versch. Ausführungen)

Harken Classic Bullet Blöcke 29 mm – kompakte Blöcke für Kontrollleinen Die Harken Classic Bullet Blöcke mit 29-mm-Scheibe sind kompakte und leichte Blöcke zum Umlenken von Kontrollleinen auf Jollen, sportlichen Kielbooten und Yachten. Sie lassen sich sowohl unter geringer als auch unter höherer Belastung schnell holen und fieren. Durch die große Auswahl verschiedener Bauformen kann die Bullet-Serie an zahlreiche Einbau- und Trimmaufgaben angepasst werden. Das Sortiment umfasst Einer-, Doppel- und Dreifachblöcke sowie Ausführungen mit Hundsfott, Wirbel, Wangenbefestigung oder Decksdurchführung. Zusätzlich stehen spezielle Drahtseilblöcke zur Verfügung. Diese besitzen für höhere Belastungen ausgelegte Rollenlager und harteloxierte Aluminiumscheiben. Typische Einsatzbereiche Cunningham und Unterliekstrecker Baumniederholer und Trimmleinen Traveller- und Barberhauler-Systeme Kontrollleinen an Mast, Baum und Deck Fallenaustritte und Decksdurchführungen Leicht laufende Taljen auf Jollen und Kielbooten Drahtseilanwendungen mit den dafür vorgesehenen Varianten Vorteile der Harken 29-mm-Bullet-Blöcke Kompakte und leichte Bauweise 29-mm-Scheibe für Tauwerk bis maximal 8 mm Schnelles Holen und kontrolliertes Fieren Einfach-, Doppel- und Dreifachausführungen erhältlich Zahlreiche Befestigungs- und Einbauvarianten Spezielle Modelle für Drahtseil und höhere Arbeitslasten Einheitliche Bruchlast von 907 kg innerhalb dieser Serie Welche Ausführung ist die richtige? Zum einfachen Umlenken einer Leine genügt in der Regel ein Einerblock. Ein Block mit Hundsfott bietet zusätzlich einen festen Anschlagpunkt für eine Talje. Doppel- und Dreifachblöcke werden für Systeme mit größerer Übersetzung eingesetzt. Durchdeck-, Austritts- und Stand-up-Blöcke eignen sich für fest definierte Einbaupositionen an Deck, Mast oder Baum. Die mit „für Drahtseil“ bezeichneten Varianten sind speziell für Draht ausgelegt und besitzen eine höhere maximale Arbeitslast. Tauwerk sollte nur über die dafür vorgesehenen Standardausführungen geführt werden. Technische Daten und Ausführungen Artikel Ausführung Länge Gewicht Max. Tauwerk Max. Arbeitslast Bruchlast H082 Einerblock 51 mm 28 g 8 mm 136 kg 907 kg H083 Einerblock mit Hundsfott 70 mm 35 g 8 mm 136 kg 907 kg H084 Doppelblock 70 mm 71 g 8 mm 181 kg 907 kg H085 Doppelblock mit Hundsfott 89 mm 78 g 8 mm 181 kg 907 kg H086 Dreifachblock 76 mm 106 g 8 mm 272 kg 907 kg H087 Dreifachblock mit Hundsfott 95 mm 128 g 8 mm 272 kg 907 kg H088 Durchdeckblock 76 mm 35 g 8 mm 136 kg 907 kg H089 Zweischeibiger Inline-Austrittsblock 95 mm 50 g 8 mm 181 kg 907 kg H096 Stehender Leitblock 38 mm 43 g 8 mm 136 kg 907 kg H098 Einerblock für Drahtseil 51 mm 28 g 8 mm 227 kg 907 kg H099 Einerblock mit Hundsfott für Drahtseil 70 mm 35 g 8 mm 227 kg 907 kg H100 Doppelblock für Drahtseil 70 mm 78 g 8 mm 340 kg 907 kg H106 Durchdeckblock für Drahtseil 76 mm 35 g 8 mm 227 kg 907 kg H108 Stehender Leitblock für Drahtseil 38 mm 43 g 8 mm 227 kg 907 kg H109 Wangenblock für Drahtseil 73 mm 35 g 8 mm 227 kg 907 kg H113 Schwenkbarer Wangenblock 29 mm 28 g 8 mm 136 kg 907 kg H166 Einerblock mit Wirbel 70 mm 43 g 8 mm 136 kg 907 kg H167 Einerblock mit Wirbel und Hundsfott 89 mm 50 g 8 mm 136 kg 907 kg H183 Wirbelblock für Drahtseil 70 mm 43 g 8 mm 227 kg 907 kg H197 Austrittsblock mit Curryklemme und Winkelhalter 76 mm 128 g 8 mm 136 kg 907 kg H220 Stehender Doppel-Leitblock 38 mm 64 g 8 mm 181 kg 907 kg H287 Durchdeckblock mit Edelstahl-Abdeckplatte 76 mm 35 g 8 mm 136 kg 907 kg H288 Durchdeckblock für Drahtseil mit Edelstahl-Abdeckplatte 76 mm 43 g 8 mm 181 kg 907 kg H289 Inline-Austrittsblock mit Edelstahl-Abdeckplatte 95 mm 60 g 8 mm 181 kg 907 kg Alle Ausführungen besitzen eine Scheibe mit 29 mm Durchmesser. Die zulässige Arbeitslast darf nicht überschritten werden. Für Drahtseile dürfen ausschließlich die entsprechend bezeichneten Varianten verwendet werden. Die gewünschte Ausführung kann oben über die Variantenauswahl gewählt werden.

Harken 29mm Carbo Blöcke (verschiedene Typen)

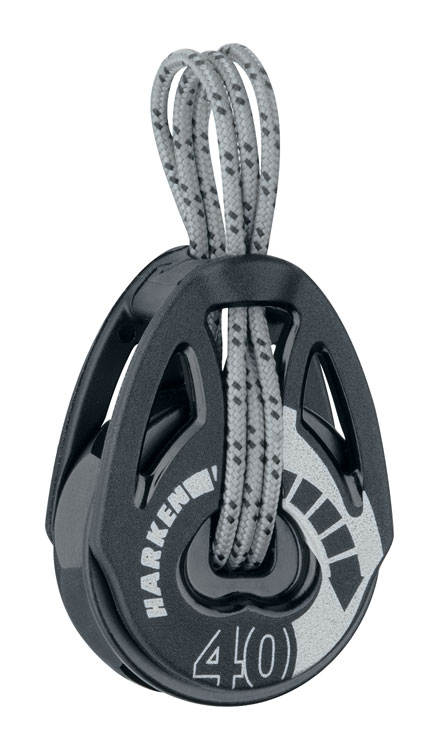

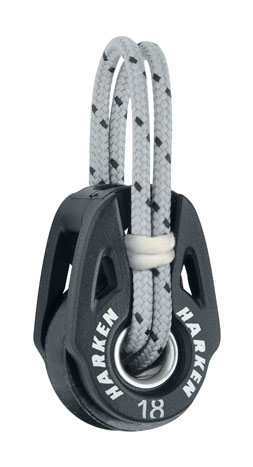

Harken Carbo T2 Blöcke mit Tauwerk Anschlag (versch. Typen)

Ausführungen des Typs können Sie der Tabelle unten entnehmen. Den gewünschten Typ können Sie oben auswählen. Artikelnummer Beschreibung Scheibe Durchmesser (mm) Länge (mm) Gewicht (g) Max. Leinen Durchmesser (mm) Max. Arbeitslast (kp) Brucklast (kp) 2161 T2 Einer 18 28 7,2 5 125 450 2162 T2 Traveller 40 88 39 5 / 10 125 450 2698 T2 Einer 18 28 7,2 5 125 450 2146 T2 Einer 29 43 12 8 150 454 2149 T2 Einer 40 57 25 10 220 544 2152 T2 Einer 57 79 57 11 359 1080 2171 FLY Einer 29 44 26 7 350 700 2173 FLY Einer 40 58 62,2 9 650 1300 2158 T2 Zweier 18 28 17 5 204 680 2147 T2 Zweier 29 43 23,5 8 272 861 2150 T2 Zweier 40 57 48 10 317 952 2153 T2 Zweier 57 79 107,5 11 490 1451 2148 T2 Loop Einer 40 57 26 10 220 544 2151 T2 Loop Einer 57 79 59 11 359 1080

Harken Classic Bullet Blöcke 38mm (versch. Ausführungen)

Harken Classic Bullet Blöcke 38 mm – verschiedene Ausführungen Die Harken Classic Big Bullet Blöcke mit 38 mm Scheibendurchmesser sind kompakte und leichtgängige Blöcke für die Führung und Umlenkung von Kontrollleinen. Durch die verschiedenen Bauformen lassen sie sich für zahlreiche Anwendungen auf Jollen, kleinen Yachten und größeren Segelbooten einsetzen. Typische Einsatzbereiche sind beispielsweise Groß- und Vorsegel-Schoten, Cunningham, Baumniederholer, Achterstag, Rollreffleinen sowie Traveller- und andere Kontrollleinen. Die Big Bullet Blöcke zeichnen sich durch ihre kompakte Bauweise, das geringe Gewicht und einen leichtgängigen Lauf aus. Je nach Ausführung sind sie als Einfach-, Doppel- oder Dreifachblock sowie mit Becket, Schäkel, Wirbel oder zur Decks- bzw. Umlenkmontage erhältlich. Bitte wählen Sie oben die gewünschte Harken-Ausführung aus. Die wichtigsten technischen Daten der einzelnen Varianten finden Sie in der folgenden Übersicht. Technische Daten der Varianten Harken TypAusführungScheiben-ØLängeGewichtmax. LeineArbeitslast max.Bruchlast H125Einfachblock38 mm64 mm43 g10 mm136 kg907 kg H126Einfachblock mit Becket38 mm89 mm57 g10 mm136 kg907 kg H127Doppelblock38 mm89 mm120 g10 mm272 kg907 kg H128Doppelblock mit Becket38 mm114 mm135 g10 mm272 kg907 kg H129Dreifachblock38 mm95 mm184 g10 mm340 kg907 kg H130Dreifachblock mit Becket38 mm121 mm191 g10 mm340 kg907 kg H131Decksdurchführung / Thru-Deck38 mm89 mm64 g10 mm136 kg907 kg H134Inline-Ausgangsblock38 mm127 mm92 g10 mm272 kg907 kg H146Einfachblock mit Schäkel38 mm79 mm57 g10 mm136 kg907 kg H147Einfachblock mit Schäkel und Becket38 mm102 mm64 g10 mm136 kg907 kg H168Einfachblock mit Wirbel38 mm83 mm64 g10 mm136 kg907 kg H169Einfachblock mit Wirbel und Becket38 mm102 mm71 g10 mm136 kg907 kg H222Aufrecht montierter Umlenkblock38 mm57 mm71 g10 mm136 kg907 kg H223Doppelter aufrechter Umlenkblock38 mm57 mm92 g10 mm272 kg907 kg Die technischen Werte basieren auf den Harken-Spezifikationen für die 38-mm-Big-Bullet-Blöcke. Eigenschaften 38-mm-Scheiben für vielseitige Anwendungen auf Jollen und Yachten Kompakte und leichte Classic-Bullet-Bauweise Verschiedene Ausführungen für einfache und mehrfache Umlenkungen Varianten mit Becket, Schäkel oder Wirbel erhältlich Auch als Decksdurchführung und Umlenkblock verfügbar Für Leinen bis 10 mm Durchmesser Maximale Arbeitslast je nach Ausführung bis 340 kg Angegebene Bruchlast bis 907 kg Besonders geeignet für Schoten und Kontrollleinen Auswahl der passenden Ausführung H125 / H126: Einfache Blöcke für Standard-Umlenkungen; H126 besitzt zusätzlich einen Becket zur Befestigung bzw. zum Anschlagen einer Leine. H127 / H128: Doppelblöcke für Systeme mit höherer Übersetzung; H128 verfügt zusätzlich über einen Becket. H129 / H130: Dreifachblöcke für Systeme mit besonders hoher Übersetzung. Die Varianten H130 besitzt zusätzlich einen Becket. H146 / H147: Ausführungen mit Schäkel für eine flexible und einfach lösbare Befestigung. H168 / H169: Ausführungen mit Wirbel, wenn sich der Block unter Last ausrichten können soll. H131 / H134 / H222 / H223: Spezielle Varianten zur festen Montage und gezielten Leinenführung, beispielsweise für Decksdurchführungen oder aufrechte Umlenkungen. Hinweis zur Belastbarkeit Die angegebene maximale Arbeitslast ist die vom Hersteller spezifizierte maximale Arbeitslast des jeweiligen Blocks. Die Bruchlast ist hiervon deutlich zu unterscheiden und darf nicht als zulässige Dauerbelastung verstanden werden. Bei der Auswahl des Blocks sollten neben der Belastung auch Leinenstärke, Befestigungsart und die konkrete Anwendung berücksichtigt werden.

Harken Carbo Ratchamatic lastgesteuerte Ratschen Blöcke (versch. Typen)

Harken Carbo Ratchamatic – lastgesteuerte Ratschenblöcke Die Harken Carbo Ratchamatic® Ratschenblöcke verbinden die Leichtgängigkeit eines normalen Blocks mit der Haltekraft einer Ratsche. Die Ratschenfunktion wird dabei automatisch lastgesteuert. Bei geringer Leinenlast läuft die Scheibe frei. Steigt die Belastung an, schaltet sich die Ratschenfunktion automatisch zu und erhöht die Haltekraft. Wird die Last wieder geringer, wechselt der Block zurück in den Freilauf. Die Einschaltlast der Ratschenfunktion lässt sich individuell einstellen. Dadurch kann der Block an die jeweilige Anwendung und die gewünschte Bediencharakteristik angepasst werden. Die Carbo Ratchamatic Blöcke sind besonders für Schoten und Kontrollleinen geeignet, bei denen sich die Belastung während des Segelns häufig verändert. Vorteile Automatische Zuschaltung der Ratschenfunktion bei steigender Last Freilauf bei geringer Belastung Einstellbare Einschaltlast Hohe Haltekraft bei gleichzeitig leichtem Lauf Leichte und robuste Carbo-Komposit-Bauweise Hardkote-eloxierte Aluminiumscheibe Verschiedene Ausführungen mit Wirbel, Becket, Cam-Matic-Klemme oder als Cheek Block Erhältlich mit 57-mm- und 75-mm-Scheibe Technische Daten – 57-mm-Varianten Harken TypAusführungScheiben-ØLängeGewichtmax. LeineArbeitslast max.BruchlastHaltekraft H2625Einfachblock, Wirbel57 mm103 mm104 g10 mm227 kg907 kg10:1 H2626Einfachblock mit Becket57 mm125 mm113 g10 mm227 kg907 kg10:1 H2627Einfachblock mit Cam-Matic57 mm103 mm89 g10 mm136 kg340 kg10:1 H2628Einfachblock mit Cam-Matic und Becket57 mm125 mm98 g10 mm272 kg680 kg10:1 H2629Dreifachblock mit Cam-Matic57 mm103 mm267 g10 mm680 kg1.700 kg10:1 H2630Dreifachblock mit Cam-Matic und Becket57 mm125 mm276 g10 mm816 kg2.041 kg10:1 H2632Dreifachblock mit Cam-Matic, Becket und zusätzlichem 40-mm-Block57 mm156 mm360 g10 mm816 kg2.041 kg10:1 H2633Cheek Block57 mm83 mm89 g10 mm227 kg907 kg10:1 H2634Doppelblock57 mm116 mm204 g10 mm340 kg851 kg10:1 Technische Daten – 75-mm-Varianten Harken TypAusführungScheiben-ØLängeGewichtmax. LeineArbeitslast max.BruchlastHaltekraft H2680Einfachblock, Wirbel75 mm137 mm238 g12 mm341 kg1.361 kg15:1 H2681Einfachblock mit Becket75 mm165 mm255 g12 mm341 kg1.361 kg15:1 H2682Cheek Block75 mm103 mm184 g12 mm341 kg1.361 kg15:1 H2683Einfachblock mit Cam-Matic75 mm138 mm440 g12 mm136 kg340 kg15:1 H2684Einfachblock mit Cam-Matic und Becket75 mm165 mm440 g12 mm272 kg680 kg15:1 H2685Dreifachblock mit Cam-Matic75 mm137 mm440 g12 mm680 kg1.700 kg15:1 H2686Dreifachblock mit Cam-Matic und Becket75 mm165 mm440 g12 mm816 kg2.041 kg15:1 H2687Dreifachblock mit Cam-Matic, Becket und zusätzlichem 57-mm-Block75 mm165 mm440 g12 mm816 kg2.041 kg15:1 Die richtige Variante auswählen Einfachblöcke H2625 / H2680 Standard-Ausführung mit Wirbel für eine flexible Ausrichtung des Blocks. Einfachblöcke mit Becket H2626 / H2681 Zusätzlicher Becket zum Anschlagen einer Leine oder zum Aufbau einer Talje. Ausführungen mit Cam-Matic H2627 / H2683 Die integrierte Cam-Matic-Klemme ermöglicht das direkte Klemmen der Leine am Block. Cam-Matic mit Becket H2628 / H2684 Kombination aus Klemme und Becket für vielseitige Taljen- und Kontrollsysteme. Dreifachblöcke H2629 / H2685 Für Taljen mit höherer Übersetzung und entsprechend reduziertem Kraftaufwand. Dreifachblöcke mit Becket H2630 / H2686 Zusätzlicher Becket für flexible Taljenkonfigurationen. H2632 / H2687 mit zusätzlichem Block Spezielle Ausführungen für komplexe Taljensysteme mit besonders hoher Übersetzung. Cheek Blocks H2633 / H2682 Zur festen Montage auf Deck oder anderen Flächen und zur platzsparenden Leinenführung. Doppelblock H2634 Kompakter Doppelblock für Anwendungen, bei denen zwei Scheiben benötigt werden. Was bedeutet „Ratchamatic“? Der entscheidende Vorteil gegenüber einem herkömmlichen Ratschenblock ist die automatische Umschaltung. Bei geringer Belastung lässt sich die Leine nahezu ohne zusätzlichen Widerstand bewegen. Steigt die Belastung beispielsweise beim Dichtholen einer Schot, schaltet sich die Ratschenfunktion automatisch zu. Dadurch erhöht sich die Haltekraft und die benötigte Handkraft beim Halten der Schot wird reduziert. Die Einschaltlast kann eingestellt werden, sodass sich die Ratschenfunktion an unterschiedliche Anwendungen und persönliche Vorlieben anpassen lässt. Einsatzbereiche Carbo Ratchamatic Blöcke eignen sich insbesondere für: Großschoten Fock- und Genuaschoten Spinnakerschoten Kontroll- und Trimmleinen Cunningham Baumniederholer Traveller-Systeme Taljen auf Jollen und Sportbooten Segelboote mit häufig wechselnden Schotlasten Hinweis zur Belastbarkeit Die angegebene maximale Arbeitslast darf nicht überschritten werden. Die Bruchlast bezeichnet die Belastung, bei der der Block versagen kann, und ist nicht als zulässige Arbeitslast zu verstehen. Bei Varianten mit Cam-Matic-Klemme können Arbeits- und Bruchlast durch die Belastbarkeit der Klemme begrenzt sein. Deshalb können sich die Belastungswerte gegenüber vergleichbaren Blockvarianten ohne Klemme unterscheiden. Bitte wählen Sie oben die gewünschte Ausführung aus. Die technischen Daten der einzelnen Varianten finden Sie in den Tabellen.

Harken Carbo T2 Ratschen Blöcke mit Tauwerk Anschlag (versch. Typen)

Ausführungen des Typs können Sie der Tabelle unten entnehmen. Den gewünschten Typ können Sie oben auswählen. Artikelnummer Beschreibung Scheibe Durchmesser (mm) Länge (mm) Gewicht (g) Max. Leinen Durchmesser (mm) Max. Arbeitslast (kp) Brucklast (kp) 2159 T2 Ratsche Einer 40 57 25 10 136 454 2160 T2 Ratsche Einer 57 79 71 10 227 907 2160R T2 Ratsche Einer 57 79 71 10 227 907 2167 T2 Ratsche Einer 57 79 71 10 227 907 2170 T2 Ratsche Einer 57 79 71 10 227 907

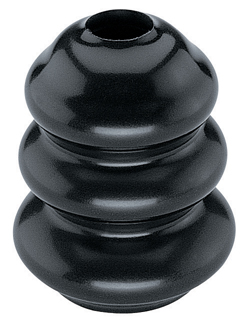

Harken Aufrichter, PVC

Der Aufrichter aus dauerhaftem, flexiblem PVC richtet Blöcke auf, ohne sich in Leinen zu verfangen. Der 369 passt zu 40mm und 57mm Carbo und Black Magic Blöcken. Beschreibung Der Aufrichter aus dauerhaftem, flexiblem PVC richtet Blöcke auf, ohne sich in Leinen zu verfangen. Der 369 passt zu 40mm und 57mm Carbo und Black Magic Blöcken. Spezifikationen Artikelnummer: H369 A 51 mm B 40 mm Gewicht 12,7 g

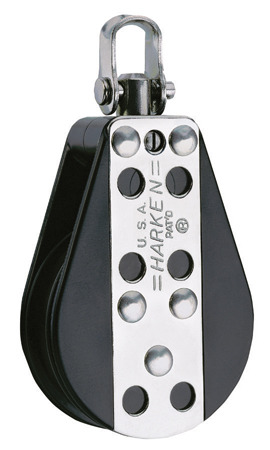

Harken Classic 57mm Blöcke (versch. Ausführungen)

Die Harken Classic 57 mm Blöcke sind kompakte und robuste Blöcke für Jollen, Katamarane, kleine Regattaboote sowie kleinere Fahrten- und Offshore-Yachten. Die Classic-Serie verbindet eine traditionelle Optik mit einer bewährten, leichtgängigen Konstruktion. Die 57-mm-Scheibe ermöglicht schnelles Dichtholen und leichtes Fieren, auch bei höheren Leinenlasten. Je nach Anwendung stehen drei unterschiedliche Bauformen zur Verfügung: als klassischer Einzelblock, als platzsparender Durchführungsblock zur Montage im Deck sowie als aufrecht montierter Umlenkblock. Technische Daten der Varianten Harken TypAusführungScheiben-ØLängeGewichtmax. LeinendurchmesserArbeitslast max.Bruchlast H001Einzelblock / Single Block57 mm108 mm128 g12 mm227 kg1.134 kg H047Durchführungsblock / Thru-Deck mit Abdeckplatte57 mm89 mm156 g12 mm227 kg1.134 kg H206Aufrecht montierter Umlenkblock / Upright Lead Block57 mm83 mm156 g12 mm227 kg1.134 kg Gemeinsame technische Merkmale Scheibendurchmesser: 57 mm (2 1/4") Max. Leinendurchmesser: 12 mm (7/16") Maximale Arbeitslast: 227 kg Bruchlast: 1.134 kg Leichtgängige Delrin-Kugellager UV-stabilisierte Scheibe und Seitenwangen Robuste Edelstahl-Verstärkung Für hohe und niedrige Leinenlasten geeignet Die technischen Werte entsprechen den Harken-Spezifikationen für die 2 1/4"-Classic-Blöcke. {"fallbackMarkdown":"(marine-j.com)","reference":{"matched_text":"","prefix":null,"start_idx":2212,"end_idx":2246,"safe_urls":["https://marintech.sg/wp-content/uploads/2022/03/Harken-2022-Catalog.pdf","https://marintech.sg/wp-content/uploads/2022/03/Harken-2022-Catalog.pdf?utm_source=chatgpt.com","https://www.marine-j.com/pdf/Harken-2022.pdf","https://www.marine-j.com/pdf/Harken-2022.pdf?utm_source=chatgpt.com"],"refs":[],"alt":"(marine-j.com)","prompt_text":null,"type":"grouped_webpages","style":null,"status":"done","fallback_items":null,"error":null,"items":[{"title":"2.25" Blocks","url":"https://www.marine-j.com/pdf/Harken-2022.pdf?utm_source=chatgpt.com","attribution":"marine-j.com","pub_date":1629208026,"snippet":"","attribution_segments":null,"supporting_websites":[{"title":"2.25" Blocks","url":"https://marintech.sg/wp-content/uploads/2022/03/Harken-2022-Catalog.pdf?utm_source=chatgpt.com","pub_date":null,"snippet":"","attribution":"Marintech Marketing"}],"refs":[{"turn_index":3,"ref_type":"search","ref_index":11},{"turn_index":3,"ref_type":"search","ref_index":12}],"hue":null,"attributions":null}]},"showLoginRequiredCard":false} Die drei Ausführungen im Vergleich H001 – Classic Einzelblock Der H001 ist der klassische Einzelblock mit 57-mm-Scheibe. Er eignet sich für die allgemeine Leinenumlenkung und ist insbesondere für Schoten, Fallen und Kontrollleinen auf kleineren Segelbooten geeignet. Der Block besitzt eine Länge von 108 mm und wiegt 128 g. Für die Befestigung steht eine 5-mm-Schäkelbolzenaufnahme zur Verfügung. {"fallbackMarkdown":"(marine-j.com)","reference":{"matched_text":"","prefix":null,"start_idx":2659,"end_idx":2679,"safe_urls":["https://www.marine-j.com/pdf/Harken-2022.pdf","https://www.marine-j.com/pdf/Harken-2022.pdf?utm_source=chatgpt.com"],"refs":[],"alt":"(marine-j.com)","prompt_text":null,"type":"grouped_webpages","style":null,"status":"done","fallback_items":null,"error":null,"items":[{"title":"2.25" Blocks","url":"https://www.marine-j.com/pdf/Harken-2022.pdf?utm_source=chatgpt.com","attribution":"marine-j.com","pub_date":1629208026,"snippet":"","attribution_segments":null,"supporting_websites":[],"refs":[{"turn_index":3,"ref_type":"search","ref_index":11}],"hue":null,"attributions":null}]},"showLoginRequiredCard":false} H047 – Thru-Deck-Durchführungsblock Der H047 ist für die platzsparende Montage durch das Deck vorgesehen. Die Scheibe sitzt dabei in einer flachen, durch das Deck geführten Konstruktion. Eine Abdeckplatte sorgt für eine saubere und geschützte Montage. Diese Bauform eignet sich besonders für Anwendungen, bei denen eine Leine direkt durch das Deck geführt und anschließend umgelenkt werden soll. Der H047 ist 89 mm lang und wiegt 156 g. Für die Montage werden vier 4-mm-Befestigungsschrauben benötigt. {"fallbackMarkdown":"(CH Marine)","reference":{"matched_text":"","prefix":null,"start_idx":3194,"end_idx":3227,"safe_urls":["https://www.chmarine.com/harken-classic-through-deck-block-with-coverplate-047-2-25/","https://www.chmarine.com/harken-classic-through-deck-block-with-coverplate-047-2-25/?utm_source=chatgpt.com","https://www.marine-j.com/pdf/Harken-2022.pdf","https://www.marine-j.com/pdf/Harken-2022.pdf?utm_source=chatgpt.com"],"refs":[],"alt":"(CH Marine)","prompt_text":null,"type":"grouped_webpages","style":null,"status":"done","fallback_items":null,"error":null,"items":[{"title":"Harken Classic Through-Deck Block with Coverplate 047 - 2.25"","url":"https://www.chmarine.com/harken-classic-through-deck-block-with-coverplate-047-2-25/?utm_source=chatgpt.com","attribution":"CH Marine","pub_date":null,"snippet":"","attribution_segments":null,"supporting_websites":[{"title":"2.25" Blocks","url":"https://www.marine-j.com/pdf/Harken-2022.pdf?utm_source=chatgpt.com","pub_date":null,"snippet":"","attribution":"marine-j.com"}],"refs":[{"turn_index":3,"ref_type":"search","ref_index":0},{"turn_index":3,"ref_type":"search","ref_index":11}],"hue":null,"attributions":null}]},"showLoginRequiredCard":false} H206 – Upright Lead Block Der H206 ist ein aufrecht montierter Umlenkblock. Die Bauform ermöglicht eine kompakte Leinenführung und eignet sich insbesondere dort, wo die Leine in einer definierten Richtung über das Deck geführt werden soll. Der Block ist 83 mm lang und wiegt 156 g. Für die Befestigung sind 5-mm-Schrauben vorgesehen. {"fallbackMarkdown":"(Defender)","reference":{"matched_text":"","prefix":null,"start_idx":3573,"end_idx":3605,"safe_urls":["https://defender.com/en_us/harken-57-mm-upright-lead-block-206","https://defender.com/en_us/harken-57-mm-upright-lead-block-206?utm_source=chatgpt.com","https://yacht-supply24.com/catalog/sailing-yacht-equipment/harken-hardware/harken-206-dinghy-57mm-upright-lead-block/","https://yacht-supply24.com/catalog/sailing-yacht-equipment/harken-hardware/harken-206-dinghy-57mm-upright-lead-block/?utm_source=chatgpt.com"],"refs":[],"alt":"(Defender)","prompt_text":null,"type":"grouped_webpages","style":null,"status":"done","fallback_items":null,"error":null,"items":[{"title":"Harken Upright Lead Block - 57 mm (2 1/4") - 206 | Defender Marine","url":"https://defender.com/en_us/harken-57-mm-upright-lead-block-206?utm_source=chatgpt.com","attribution":"Defender","pub_date":null,"snippet":"","attribution_segments":null,"supporting_websites":[{"title":"Harken 206 - Dinghy 57mm Upright Lead Block | Yacht-Supply24","url":"https://yacht-supply24.com/catalog/sailing-yacht-equipment/harken-hardware/harken-206-dinghy-57mm-upright-lead-block/?utm_source=chatgpt.com","pub_date":null,"snippet":"","attribution":"Yacht-Supply24"}],"refs":[{"turn_index":3,"ref_type":"search","ref_index":1},{"turn_index":3,"ref_type":"search","ref_index":6}],"hue":null,"attributions":null}]},"showLoginRequiredCard":false} Typische Einsatzbereiche Die Harken Classic 57 mm Blöcke eignen sich unter anderem für: Groß- und Fockschoten Spinnakerleinen Fallen Baumniederholer Cunningham Barberhauler Kontroll- und Trimmleinen Leinenumlenkungen auf Deck Taljen und einfache Übersetzungen Die Classic 57-mm-Blöcke sind besonders für Jollen, Scows, Beachcats und Iceboats sowie für kleinere Regattaboote und Fahrtenyachten ausgelegt. {"fallbackMarkdown":"(Binnacle)","reference":{"matched_text":"","prefix":null,"start_idx":4035,"end_idx":4054,"safe_urls":["https://ca.binnacle.com/m118/Harken/p20180/Harken-006-Single-Block-with-Becket-3%22/product_info.html?srsltid=AfmBOooF_cGujLrFL47nqtEVWUk-ONxVDsTzY__HAxQ8Azn9rHU7PizW","https://ca.binnacle.com/m118/Harken/p20180/Harken-006-Single-Block-with-Becket-3%22/product_info.html?srsltid=AfmBOooF_cGujLrFL47nqtEVWUk-ONxVDsTzY__HAxQ8Azn9rHU7PizW&utm_source=chatgpt.com"],"refs":[],"alt":"(Binnacle)","prompt_text":null,"type":"grouped_webpages","style":null,"status":"done","fallback_items":null,"error":null,"items":[{"title":"Marine and Boat Harken Classic 2.25" and 3" Midrange Block in ...","url":"https://ca.binnacle.com/m118/Harken/p20180/Harken-006-Single-Block-with-Becket-3%22/product_info.html?srsltid=AfmBOooF_cGujLrFL47nqtEVWUk-ONxVDsTzY__HAxQ8Azn9rHU7PizW&utm_source=chatgpt.com","attribution":"Binnacle","pub_date":null,"snippet":"Harken 001 Single Block 2.25"Binnacle.com ... Harken 047 Thru-Deck Block 2.25" Perfect ... Harken 206 Upright Lead Block 2.25 ...","attribution_segments":null,"supporting_websites":[],"refs":[{"turn_index":2,"ref_type":"search","ref_index":0}],"hue":null,"attributions":null}]},"showLoginRequiredCard":false} Welche Ausführung ist die richtige? H001 – Einzelblock: Die universellste Variante für allgemeine Umlenkungen und Taljen. H047 – Thru-Deck: Die richtige Wahl, wenn die Leine platzsparend durch das Deck geführt werden soll. H206 – Upright Lead: Geeignet für eine kompakte, aufrecht montierte Leinenumlenkung mit definierter Leinenführung. Hinweis zur Belastbarkeit Die maximale Arbeitslast von 227 kg darf nicht überschritten werden. Die angegebene Bruchlast von 1.134 kg ist keine zulässige Arbeitslast, sondern bezeichnet die Belastung, bei der der Block versagen kann. Bei der Auswahl sollten neben der Belastung auch Leinendurchmesser, Befestigungsart und die konkrete Einbausituation berücksichtigt werden. Bitte wählen Sie oben die gewünschte Harken-Ausführung aus. Die technischen Daten der einzelnen Varianten finden Sie in der Tabelle.

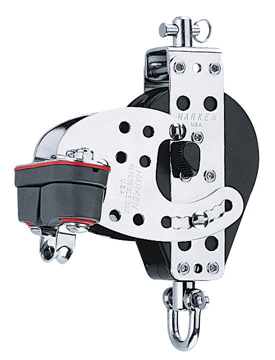

Harken Hexa-Cat Classic Basen (versch. Typen)

Die Harken Hexa-Cat Classic Basen sind robuste und leistungsfähige Basiselemente für modulare Großschot- und Taljensysteme. Sie kombinieren eine integrierte Ratschenfunktion mit einer verstellbaren Cam-Matic-Klemme und ermöglichen den Aufbau kompakter Taljen mit unterschiedlichen Übersetzungen. Die Hexa-Cat-Basen können mit passenden Harken Big-Bullet- bzw. 57-mm-Blöcken kombiniert werden. Je nach Zusammenstellung lassen sich Taljensysteme mit 5:1 bis 8:1 Übersetzung realisieren. Die Ratschenfunktion unterstützt den Segler beim Halten einer belasteten Schot. Über einen seitlichen Schalter kann der Ratschenmechanismus ein- und ausgeschaltet werden. Die Cam-Matic-Klemme ermöglicht anschließend ein sicheres Belegen der Schot. Technische Daten der Varianten Harken TypAusführungScheiben-ØLängeGewichtmax. LeinendurchmesserSchäkelbolzen-ØBruchlast H193Little Hexa-Cat Base mit verstellbarer Cam-Matic-Klemme57 mm146 mm340 g10 mm6 mm1.134 kg H170Hexa-Cat Base mit verstellbarer Cam-Matic-Klemme76 mm184 mm468 g12 mm6 mm1.361 kg Harken H193 – 57 mm Die H193 Little Hexa-Cat Base ist die kompaktere Ausführung mit 57-mm-Scheibe. Sie eignet sich besonders für kleinere und mittlere Taljensysteme sowie für Anwendungen mit Leinen bis 10 mm Durchmesser. Die Kombination aus Ratschenfunktion und Cam-Matic-Klemme ermöglicht eine kontrollierte Bedienung auch bei höherer Schotlast. Durch den Aufbau als Hexa-Cat-Basis können weitere passende Harken-Blöcke montiert und damit unterschiedliche Taljenübersetzungen realisiert werden. Technische Daten: Scheibendurchmesser: 57 mm Länge: 146 mm Gewicht: 340 g Max. Leinendurchmesser: 10 mm Schäkelbolzen: 6 mm Bruchlast: 1.134 kg Ausführung: Ratschenblock mit Cam-Matic-Klemme Harken H170 – 76 mm Die H170 Hexa-Cat Base ist die größere Ausführung mit 76-mm-Scheibe. Sie ist für höhere Belastungen und Leinen bis 12 mm Durchmesser ausgelegt. Durch die größere Scheibe und die höhere Bruchlast eignet sich die H170 insbesondere für stärker belastete Großschot- und Taljensysteme auf größeren Jollen, Katamaranen und leistungsorientierten Segelbooten. Technische Daten: Scheibendurchmesser: 76 mm Länge: 184 mm Gewicht: 468 g Max. Leinendurchmesser: 12 mm Schäkelbolzen: 6 mm Bruchlast: 1.361 kg Ausführung: Ratschenblock mit Cam-Matic-Klemme Funktionsweise der Hexa-Cat-Basen Die Hexa-Cat-Basen sind für modulare Taljensysteme konzipiert. Die Basis bildet dabei den unteren bzw. festen Teil des Systems. Über die dafür vorgesehene Aufnahme können weitere Harken-Blöcke montiert werden. Die integrierte Ratsche erhöht die Haltekraft der Schot und reduziert dadurch die Handkraft, die zum Halten einer belasteten Leine erforderlich ist. Ein seitlicher Schalter ermöglicht das Ein- und Ausschalten des Ratschenmechanismus. Die integrierte Cam-Matic-Klemme ermöglicht das sichere Belegen der Schot direkt am System. Vorteile Integrierte Ratschenfunktion Ratschenmechanismus über seitlichen Schalter ein- und ausschaltbar Verstellbare Cam-Matic-Klemme Modulares System für unterschiedliche Taljenübersetzungen Kombination mit Harken Big-Bullet- und 57-mm-Blöcken möglich Taljenübersetzungen von 5:1 bis 8:1 realisierbar Robuste Classic-Bauweise UV-stabilisierte Komponenten Verstärkung durch korrosionsbeständige Edelstahlbänder Geeignet für stark belastete Schoten und Kontrollleinen Welche Variante ist die richtige? H193 – 57 mm: Die kompaktere Variante für kleinere und mittlere Taljensysteme. Geeignet für Leinen bis 10 mm und eine Bruchlast von 1.134 kg. H170 – 76 mm: Die größere Variante für höhere Belastungen. Geeignet für Leinen bis 12 mm und eine Bruchlast von 1.361 kg. Bei der Auswahl sollten neben der gewünschten Taljenübersetzung insbesondere Leinendurchmesser, Schotlast und die Belastbarkeit der übrigen Komponenten des Systems berücksichtigt werden. Typische Einsatzbereiche Die Harken Hexa-Cat Classic Basen eignen sich insbesondere für: Großschotsysteme Taljen auf Jollen und Katamaranen Regattaboote Sportboote stark belastete Trimm- und Kontrollleinen modulare 5:1- bis 8:1-Taljen Hinweis zur Belastbarkeit Die angegebene Bruchlast bezeichnet die Belastung, bei der das Bauteil versagen kann. Sie ist nicht mit einer zulässigen Arbeitslast gleichzusetzen. Für ein komplettes Taljensystem ist immer das schwächste Bauteil maßgebend. Neben der Hexa-Cat-Basis müssen daher auch die verwendeten Blöcke, Befestigungen, Leinen und Anschlagpunkte entsprechend der auftretenden Last ausgelegt sein. Bitte wählen Sie oben die gewünschte Ausführung H193 oder H170 aus. Die technischen Daten der beiden Varianten finden Sie in der Tabelle.

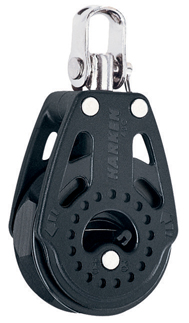

Harken Carbo Ratschen Blöcke (verschiedene Ausführungen)

Die Harken Carbo® Ratschen-Blöcke ermöglichen das sichere Halten belasteter Schoten mit deutlich reduziertem Kraftaufwand. Die speziell geformte, harteloxierte Aluminiumscheibe greift die Leine und erzeugt eine hohe Haltekraft, während die Kugellager bei geringer Belastung einen leichtgängigen Lauf ermöglichen. Durch den integrierten Ein-/Ausschalter kann die Ratschenfunktion bei den entsprechenden Ausführungen abgeschaltet werden. Das ist besonders bei leichtem Wind praktisch, wenn sich Schoten ohne zusätzlichen Widerstand schnell fieren und dichtnehmen lassen. Die Carbo Ratschen-Blöcke sind in verschiedenen Bauformen und Scheibengrößen erhältlich. Je nach Variante stehen Einfach-, Doppel- und Dreifachblöcke, Ausführungen mit Becket, Cam-Matic-Klemme sowie Cheek Blocks zur Verfügung. Technische Daten der Varianten Harken TypAusführungScheiben-ØLängemax. LeineArbeitslast max.BruchlastHaltekraft* H2608Einfachblock, Wirbel40 mm86 mm10 mm136 kg454 kg10:1 H2609Einfachblock, Wirbel, Becket40 mm102 mm10 mm136 kg454 kg10:1 H2610Einfachblock, Wirbel, Carbo-Cam40 mm86 mm6 mm68 kg136 kg10:1 H2611Einfachblock, Wirbel, Carbo-Cam und Becket40 mm102 mm6 mm136 kg272 kg10:1 H2612Dreifachblock, Wirbel, Carbo-Cam40 mm94 mm6 mm340 kg680 kg10:1 H2613Dreifachblock, Wirbel, Carbo-Cam und Becket40 mm110 mm6 mm408 kg816 kg10:1 H2614Cheek Block40 mm70 mm10 mm136 kg454 kg10:1 H2619Dreifachblock, Carbo-Cam, Becket und 29-mm-Block40 mm121 mm6 mm408 kg816 kg10:1 H2135Einfachblock, Wirbel57 mm103 mm10 mm227 kg907 kg10:1 H2136Einfachblock, Wirbel und Becket57 mm125 mm10 mm227 kg907 kg10:1 H2137Cheek Block57 mm83 mm10 mm227 kg907 kg10:1 H2138Einfachblock, Wirbel und Cam-Matic57 mm103 mm10 mm136 kg340 kg10:1 H2139Einfachblock, Wirbel, Cam-Matic und Becket57 mm125 mm10 mm272 kg680 kg10:1 H2140Dreifachblock, Wirbel und Cam-Matic57 mm103 mm6 mm680 kg1.700 kg10:1 H2141Dreifachblock, Wirbel, Cam-Matic und Becket57 mm125 mm6 mm816 kg2.041 kg10:1 H2670Einfachblock, Wirbel75 mm137 mm12 mm341 kg1.361 kg15:1 H2671Einfachblock, Wirbel und Becket75 mm165 mm12 mm341 kg1.361 kg15:1 H2672Cheek Block75 mm103 mm12 mm341 kg1.361 kg15:1 * Die angegebene Haltekraft wird bei einer 180°-Umlenkung ermittelt. Sie kann abhängig von Leinentyp und Zustand der Leine abweichen. Funktionsweise der Carbo Ratschen-Blöcke Die facettierte Aluminiumscheibe greift die belastete Leine und erzeugt eine mechanische Haltekraft. Dadurch kann eine Schot unter hoher Belastung mit deutlich weniger Handkraft gehalten werden. Bei den 57- und 75-mm-Modellen lässt sich die Ratschenfunktion über einen Schalter ein- und ausschalten. Bei den 40-mm-Modellen besitzen H2608, H2609 und H2614 einen Ein-/Ausschalter; die übrigen 40-mm-Ausführungen arbeiten dauerhaft im Ratschenbetrieb. Die Ratschenrichtung ist auf dem Block durch einen Pfeil gekennzeichnet. Der Block sollte entsprechend der gewünschten Leinenführung montiert und eingeschoren werden. Vorteile der Harken Carbo Ratschen-Blöcke Hohe Haltekraft bei belasteten Schoten Leichtgängige Kugellager für schnelles Trimmen Harteloxierte Aluminiumscheibe mit facettierter Oberfläche Robuste, glasfaserverstärkte Komposit-Wangen Ratschenfunktion bei vielen Varianten abschaltbar Verschiedene Bauformen für unterschiedliche Anwendungen Ausführungen mit Becket und Cam-Matic-Klemme Cheek Blocks für platzsparende feste Montage 40-, 57- und 75-mm-Scheiben verfügbar Welche Ausführung ist die richtige? 40-mm-Carbo-Ratschen Die 40-mm-Modelle sind die kompakteste Ausführung und eignen sich besonders für Jollen, Sportboote und leichtere Kontrollleinen. H2608 / H2609 sind klassische Einfachblöcke mit bzw. ohne Becket. H2610 / H2611 verfügen zusätzlich über eine integrierte Carbo-Cam-Klemme. Diese Varianten sind für kleinere Leinen bis 6 mm ausgelegt. H2612 / H2613 sind Dreifachblöcke mit Cam-Klemme und eignen sich für Taljen mit höherer Übersetzung. H2614 ist als Cheek Block für die feste, platzsparende Montage vorgesehen. H2619 kombiniert einen Dreifachblock mit Cam-Klemme, Becket und einem zusätzlichen 29-mm-Block für spezielle Taljensysteme. 57-mm-Carbo-Ratschen Die 57-mm-Serie ist die universelle Größe für viele Groß-, Fock- und Spinnakerschoten. H2135 ist der klassische Einfachblock mit Wirbel. H2136 besitzt zusätzlich einen Becket und eignet sich damit auch für Taljen. H2137 ist die platzsparende Cheek-Block-Ausführung. H2138 / H2139 verfügen über eine integrierte Cam-Matic-Klemme und ermöglichen das direkte Belegen der Leine am Block. H2140 / H2141 sind Dreifachblöcke mit Cam-Matic-Klemme, wahlweise mit zusätzlichem Becket. 75-mm-Carbo-Ratschen Die 75-mm-Modelle sind für höhere Schotlasten und größere Leinen bis 12 mm ausgelegt. H2670 ist der klassische Einfachblock mit Wirbel. H2671 besitzt zusätzlich einen Becket und eignet sich für Taljen. H2672 ist als Cheek Block für die feste Montage vorgesehen. Die 75-mm-Ratschen erreichen mit der Standard-Scheibe eine Haltekraft von bis zu 15:1. {"fallbackMarkdown":"(Harken Gallery)","reference":{"matched_text":"","prefix":null,"start_idx":6464,"end_idx":6481,"safe_urls":["https://gallery.harken.com/gallery/84df8981-aaeb-43f1-8d0a-8ece55031a00.pdf"],"refs":[],"alt":"(Harken Gallery)","prompt_text":null,"type":"grouped_webpages","fallback_items":null,"items":[{"title":"","url":"https://gallery.harken.com/gallery/84df8981-aaeb-43f1-8d0a-8ece55031a00.pdf","attribution":"Harken Gallery","pub_date":null,"snippet":null,"attribution_segments":null,"supporting_websites":[],"refs":[{"turn_index":1,"ref_type":"view","ref_index":3}],"hue":null,"attributions":null}],"status":"done","error":null,"style":null},"showLoginRequiredCard":false} Typische Einsatzbereiche Harken Carbo Ratschen-Blöcke eignen sich insbesondere für: Großschoten Fock- und Genuaschoten Spinnakerschoten Schoten auf Jollen und Sportbooten Kontroll- und Trimmleinen Taljen Cunningham und Baumniederholer Traveller- und Großschotsysteme feste Leinenumlenkungen Carbo Ratchet oder Ratchamatic? Ein Carbo Ratschenblock arbeitet mit einer vom Segler ein- bzw. ausschaltbaren Ratschenfunktion. Das ist ideal, wenn der gewünschte Ratschenbetrieb bewusst gewählt werden soll. Ein Carbo Ratchamatic erkennt dagegen die Belastung der Leine und schaltet die Ratschenfunktion automatisch zu. Bei geringer Last läuft der Block frei, bei steigender Last greift die Ratsche automatisch ein. Für Anwendungen mit stark wechselnder Schotlast kann daher ein Ratchamatic-Modell besonders komfortabel sein. Hinweis zur Belastbarkeit Die angegebene maximale Arbeitslast darf nicht überschritten werden. Die Bruchlast bezeichnet die Belastung, bei der der Block versagen kann, und ist nicht mit einer zulässigen Dauerbelastung gleichzusetzen. Bei Varianten mit Cam-Matic-Klemme können die Arbeits- und Bruchlasten durch die Belastbarkeit der Klemme begrenzt sein. Deshalb unterscheiden sich die Werte teilweise deutlich von vergleichbaren Blockvarianten ohne Klemme. Bei der Auswahl sollten neben der Arbeitslast auch Leinendurchmesser, Befestigung, Taljenübersetzung und die Belastbarkeit der übrigen Komponenten berücksichtigt werden. Bitte wählen Sie oben die gewünschte Harken-Ausführung aus. Die technischen Daten der einzelnen Varianten finden Sie in der Tabelle.

Harken Flip-Flop Blöcke (verschiedene Ausführungen)

Die Harken Carbo Flip-Flop Blöcke sind vielseitig einsetzbare, schwenkbare Umlenkblöcke für Schoten, Fallen und Kontrollleinen. Die besondere Bauweise ermöglicht es dem Block, um die Achse der Leine zu schwenken. Dadurch bleibt die Leine nah am Deck und kann aus unterschiedlichen Richtungen optimal geführt und bedient werden. Besonders praktisch ist diese Bauweise bei Anwendungen, bei denen die Leinenführung nicht immer aus demselben Winkel erfolgt. Ein Flip-Flop Block kann beispielsweise mittig im Cockpit eingesetzt werden, sodass eine Kontrollleine von beiden Seiten bedient werden kann. Auf dem Deck ermöglicht die schwenkbare Konstruktion eine flexible Anpassung an unterschiedliche Leinenwinkel. Die Carbo Flip-Flop Serie ist in zwei Scheibengrößen erhältlich: 57 mm und 75 mm. Zusätzlich stehen Varianten mit integrierter Cam-Matic-Klemme sowie lastgesteuerter Ratchamatic®-Ratschenfunktion zur Verfügung. Technische Daten der Varianten Harken TypAusführungScheiben-Ømax. LeineArbeitslast max.BruchlastRatschenfunktionKlemme H214257 mm Carbo Flip-Flop57 mm10 mm227 kg907 kgNeinNein H214357 mm Carbo Flip-Flop mit Cam-Matic57 mm10 mm136 kg272 kgNeinCam-Matic H214457 mm Carbo Ratchamatic Flip-Flop57 mm10 mm227 kg907 kgAutomatischNein H214557 mm Carbo Ratchamatic Flip-Flop mit Cam-Matic57 mm10 mm136 kg272 kgAutomatischCam-Matic H267875 mm Carbo Flip-Flop75 mm12 mm341 kg1.361 kgNeinNein H267975 mm Carbo Flip-Flop mit Cam-Matic75 mm12 mm136 kg340 kgNeinCam-Matic H268875 mm Carbo Ratchamatic Flip-Flop75 mm12 mm340 kg680 kgAutomatischNein H268975 mm Carbo Ratchamatic Flip-Flop mit Cam-Matic75 mm12 mm136 kg340 kgAutomatischCam-Matic Was ist ein Flip-Flop Block? Ein Flip-Flop Block unterscheidet sich von einem herkömmlichen fest montierten Block durch seine schwenkbare Bauweise. Die Wangen können sich entsprechend dem Leinenverlauf ausrichten. Dadurch wird die Leine auch bei wechselnden Zugrichtungen möglichst günstig geführt. Die schwenkbare Konstruktion ist besonders praktisch: bei mittiger Montage im Cockpit bei Kontrollleinen, die von mehreren Positionen aus bedient werden bei Umlenkungen auf dem Deck bei wechselnden Leinenwinkeln bei Fallen- und Trimmleinen am Mast bei Schoten und Leinen, die aus unterschiedlichen Richtungen geführt werden Carbo Flip-Flop oder Ratchamatic? Bei den normalen Carbo Flip-Flop Blöcken läuft die Scheibe wie ein herkömmlicher Block. Diese Varianten eignen sich, wenn eine möglichst leichtgängige Umlenkung ohne Ratschenfunktion gewünscht wird. Die Carbo Ratchamatic Flip-Flop Blöcke besitzen dagegen eine lastgesteuerte Ratschenfunktion. Bei geringer Belastung läuft die Scheibe frei. Steigt die Leinenlast, schaltet sich die Ratsche automatisch zu und erhöht die Haltekraft. Dadurch verbindet der Ratchamatic Flip-Flop drei Funktionen: schwenkbare Leinenführung leichtgängiger Lauf bei geringer Last automatische Erhöhung der Haltekraft bei hoher LastDie Zuschaltlast der Ratchamatic-Funktion kann an die jeweilige Anwendung angepasst werden. Varianten mit Cam-Matic-Klemme Die Modelle H2143, H2145, H2679 und H2689 besitzen zusätzlich eine integrierte Cam-Matic-Klemme. Der Klemmenarm ist verstellbar und kann an die gewünschte Leinenführung angepasst werden. Bei den 57-mm-Modellen ist die Klemme für Leinen bis 10 mm ausgelegt, bei den 75-mm-Modellen für Leinen bis 12 mm. Die Klemmenvarianten sind besonders praktisch, wenn die Leine direkt am Umlenkblock belegt werden soll. Die Varianten im Überblick 57 mm – kompakt und vielseitig H2142 – Carbo Flip-Flop Block Die Standardvariante ohne Klemme und Ratschenfunktion. Eine gute Wahl für allgemeine Leinenumlenkungen und Kontrollleinen. H2143 – Carbo Flip-Flop mit Cam-Matic Wie H2142, zusätzlich mit integrierter Cam-Matic-Klemme zum direkten Belegen der Leine. H2144 – Carbo Ratchamatic Flip-Flop Schwenkbarer Flip-Flop Block mit automatisch lastgesteuerter Ratschenfunktion. Bei geringer Last läuft die Scheibe frei, bei höherer Last wird die Ratsche zugeschaltet. H2145 – Carbo Ratchamatic Flip-Flop mit Cam-Matic Kombiniert die automatische Ratchamatic-Funktion mit einer integrierten Cam-Matic-Klemme. 75 mm – für höhere Leinenlasten H2678 – Carbo Flip-Flop Block Die größere Standardvariante ohne Klemme und Ratschenfunktion. Geeignet für stärker belastete Leinen bis 12 mm. H2679 – Carbo Flip-Flop mit Cam-Matic 75-mm-Flip-Flop mit integrierter Cam-Matic-Klemme. H2688 – Carbo Ratchamatic Flip-Flop 75-mm-Flip-Flop mit automatisch lastgesteuerter Ratschenfunktion. Die Variante ist für höhere Schotlasten ausgelegt und bietet eine Haltekraft von bis zu 15:1. H2689 – Carbo Ratchamatic Flip-Flop mit Cam-Matic Die Kombination aus 75-mm-Ratchamatic-Block und integrierter Cam-Matic-Klemme. Typische Einsatzbereiche Harken Flip-Flop Blöcke eignen sich insbesondere für: Fallen Groß- und Fockschoten Spinnakerleinen Kontroll- und Trimmleinen Cunningham Baumniederholer Traveller- und Großschotsysteme Leinenumlenkungen am Mast Leinenführung auf dem Deck Anwendungen mit wechselnden Leinenwinkeln Vorteile der Harken Carbo Flip-Flop Blöcke Schwenkbare Konstruktion für flexible Leinenführung Leine bleibt nah am Deck Bedienung aus unterschiedlichen Richtungen möglich Kugelgelagerte Scheibe für leichtgängiges Trimmen und Fieren Leichte und robuste Carbo-Komposit-Bauweise Varianten mit Cam-Matic-Klemme Varianten mit automatischer Ratchamatic-Ratschenfunktion 57-mm- und 75-mm-Scheiben verfügbar UV-stabilisierte Komponenten Für Leinen bis 10 bzw. 12 mm geeignet Welche Variante ist die richtige? Ohne Klemme: Für reine Umlenkungen, bei denen die Leine an anderer Stelle belegt wird. Mit Cam-Matic: Wenn die Leine direkt am Flip-Flop Block geklemmt werden soll. Ratchamatic: Wenn bei hoher Leinenlast eine automatische Erhöhung der Haltekraft gewünscht ist, bei geringer Last aber weiterhin ein möglichst freier Lauf benötigt wird. 57 mm: Für kleinere und mittlere Boote sowie Leinen bis 10 mm. 75 mm: Für höhere Leinenlasten und Leinen bis 12 mm. Hinweis zur Belastbarkeit Die maximale Arbeitslast darf nicht überschritten werden. Die Bruchlast bezeichnet die Belastung, bei der der Block versagen kann, und ist nicht mit einer zulässigen Dauerbelastung gleichzusetzen. Bei den Varianten mit Cam-Matic-Klemme wird die zulässige Belastung unter anderem durch die Belastbarkeit der Klemme begrenzt. Deshalb weisen diese Varianten niedrigere Arbeits- und Bruchlasten auf als die entsprechenden Flip-Flop Blöcke ohne Klemme. Bei der Auswahl sollten neben der Arbeitslast auch Leinendurchmesser, Leinenwinkel, Befestigung und die Belastbarkeit der übrigen Komponenten berücksichtigt werden. Bitte wählen Sie oben die gewünschte Harken-Ausführung aus. Die technischen Daten der einzelnen Varianten finden Sie in der Tabelle.

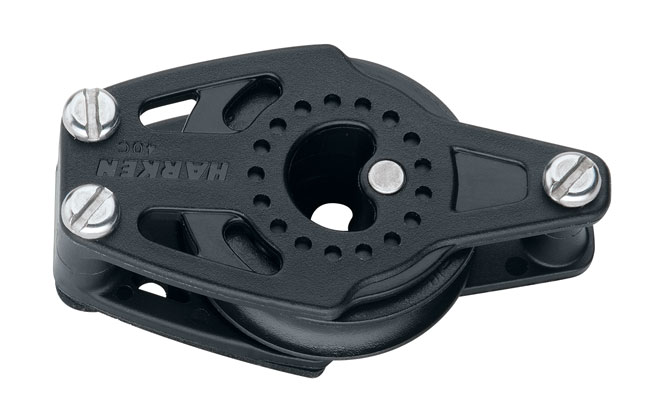

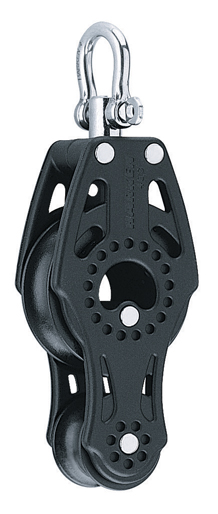

Harken 40mm Carbo Blöcke (verschiedene Typen)

Die Harken 40 mm Carbo Blöcke sind kompakte, kugelgelagerte Blöcke für eine Vielzahl von Anwendungen auf Jollen, Sportbooten und Yachten. Die Kombination aus geringem Gewicht, hoher Belastbarkeit und leichtgängigem Lauf macht die Carbo-Serie besonders für Schoten, Fallen sowie Trimm- und Kontrollleinen interessant. Die 40-mm-Baureihe bietet eine große Auswahl unterschiedlicher Bauformen. Neben einfachen Blöcken sind Doppel- und Dreifachblöcke, feste Umlenkblöcke, Varianten mit Becket, Klemme oder Feder sowie spezielle Lösungen für Traveller und 90°-Umlenkungen erhältlich. Damit lässt sich für nahezu jede Leinenführung die passende Variante auswählen. Technische Daten der Varianten Harken TypAusführungScheiben-ØLängeGewichtmax. LeineArbeitslast max.Bruchlast H2156Schwenkbarer Umlenkblock mit Aluminium-Cam-Matic40 mm112 mm186 g10 mm136 kg430 kg H2157Schwenkbarer Umlenkblock mit Carbo-Cam40 mm112 mm157 g10 mm91 kg430 kg H2163Cheek Block mit Becket40 mm––––– H2636Einfachblock mit Wirbel40 mm86 mm44 g10 mm220 kg735 kg H2637Einfachblock mit Wirbel und Becket40 mm102 mm48 g10 mm220 kg735 kg H2638Doppelblock mit Wirbel40 mm94 mm86 g10 mm440 kg1.080 kg H2639Doppelblock mit Wirbel und Becket40 mm110 mm90 g10 mm440 kg1.080 kg H2640Dreifachblock mit Wirbel40 mm94 mm–10 mm660 kg1.383 kg H2641Dreifachblock mit Wirbel und Becket40 mm110 mm122 g10 mm660 kg1.383 kg H2642Fester Doppelblock40 mm89 mm80 g10 mm440 kg1.080 kg H2643Fester Doppelblock mit Becket40 mm106 mm84 g10 mm440 kg1.080 kg H2644Cheek Block, liegend40 mm70 mm34 g10 mm220 kg735 kg H2645Einfachblock mit Micro Carbo-Cam40 mm86 mm–6 mm136 kg272 kg H2646Einfachblock mit Micro Carbo-Cam und Becket40 mm102 mm122 g6 mm136 kg272 kg H2647Dreifachblock mit Micro Carbo-Cam40 mm94 mm232 g6 mm340 kg680 kg H2648Dreifachblock mit Micro Carbo-Cam und Becket40 mm110 mm235 g6 mm408 kg816 kg H2649Traveller-Block 40/29 mm40 / 29 mm108 mm52 g8 mm150 kg454 kg H2650Fester Einfachblock40 mm64 mm40 g10 mm220 kg735 kg H2652Stand-up-Block mit Feder und Augbügel40 mm70 mm48 g10 mm220 kg735 kg H2654Vierfachblock40 mm94 mm170 g10 mm660 kg1.383 kg H2659Fester Block mit 90°-Umlenkung40 mm––––– Hinweis: Bei H2163 und H2659 sowie bei einzelnen Gewichtsangaben würde ich vor der Veröffentlichung noch einmal den aktuellen Harken-Datensatz bzw. die jeweilige Herstellerzeichnung heranziehen. Für die Tabelle sollten nur Werte übernommen werden, die eindeutig der jeweiligen Variante zugeordnet werden können. Aufbau und Eigenschaften Die Carbo-Blöcke besitzen Wangen aus faserverstärktem Komposit. Dadurch kann Harken eine leichte Bauweise mit hoher Belastbarkeit kombinieren. Die Scheiben laufen kugelgelagert und sind für einen möglichst geringen Laufwiderstand ausgelegt. Das erleichtert das Dichtholen und Fieren von Schoten und Kontrollleinen. Je nach Ausführung stehen unterschiedliche Anschlag- und Befestigungsmöglichkeiten zur Verfügung: Wirbel: Der Block kann sich entsprechend der Leinenrichtung ausrichten. Becket: Ermöglicht zusätzliche Anschlagpunkte und eignet sich für den Aufbau von Taljen. Feste Ausführung: Für definierte und platzsparende Leinenführungen. Cam-Matic bzw. Carbo-Cam: Die Leine kann direkt am Block belegt werden. Feder-/Stand-up-Ausführung: Der Block wird aufrecht gehalten und richtet sich für eine günstige Leinenführung aus. Cheek Block: Für die feste Montage auf einer Fläche. Traveller-Block: Kombination aus 40-mm- und 29-mm-Scheibe für spezielle Traveller-Anwendungen. Welche Ausführung ist die richtige? H2156 / H2157 – schwenkbare Umlenkblöcke Die H2156 und H2157 sind schwenkbare Leinenführungen mit integrierter Klemme. Die Blockeinheit kann dem Leinenverlauf folgen und eignet sich daher besonders für Kontrollleinen, die aus unterschiedlichen Richtungen geführt werden. H2156 besitzt eine Aluminium-Cam-Matic, H2157 eine leichtere Carbo-Cam. H2636 / H2637 – einfache Blöcke Die klassischen Einfachblöcke mit Wirbel eignen sich für allgemeine Umlenkungen. Die H2637 besitzt zusätzlich einen Becket und kann dadurch auch als Bestandteil einer Talje eingesetzt werden. H2638 / H2639 – Doppelblöcke Die Doppelblöcke bieten zwei Scheiben in einer kompakten Einheit. Mit Becket bei H2639 ergeben sich zusätzliche Möglichkeiten für den Aufbau von Übersetzungen. H2640 / H2641 – Dreifachblöcke Die Dreifachblöcke sind für Taljen mit höherer Übersetzung vorgesehen. H2641 besitzt zusätzlich einen Becket. H2642 / H2643 – feste Doppelblöcke Diese Varianten werden nicht über einen schwenkbaren Wirbel ausgerichtet, sondern bieten eine definierte Leinenführung. H2643 besitzt zusätzlich einen Becket. H2644 – Cheek Block Der H2644 ist für eine flache, feste Montage vorgesehen. Die kompakte Bauform eignet sich besonders für Umlenkungen direkt auf Deck oder an anderen Montageflächen. H2645 / H2646 – Blöcke mit Micro Carbo-Cam Diese Varianten kombinieren einen 40-mm-Block mit einer integrierten Micro Carbo-Cam. Die Ausführung mit Becket (H2646) bietet zusätzlich einen Anschlagpunkt. Da die Klemme für kleinere Leinen ausgelegt ist, beträgt der maximale Leinendurchmesser hier 6 mm. H2647 / H2648 – Dreifachblöcke mit Klemme Die Dreifachblöcke mit Micro Carbo-Cam sind für Taljen mit höherer Übersetzung gedacht. H2648 verfügt zusätzlich über einen Becket. Die Belastungswerte dieser Varianten werden durch die Klemme begrenzt und unterscheiden sich deshalb von den entsprechenden Dreifachblöcken ohne Klemme. H2649 – Traveller-Block Der H2649 kombiniert eine 40-mm-Scheibe mit einer 29-mm-Scheibe und ist speziell für Traveller-Systeme ausgelegt. Durch die unterschiedliche Scheibengröße lässt sich die Leinenführung platzsparend realisieren. H2650 – fester Einfachblock Der H2650 ist ein kompakter, fest montierbarer Einfachblock für allgemeine Umlenkungen. Mit einer Länge von nur 64 mm eignet er sich besonders für Anwendungen mit begrenztem Einbauraum. H2652 – Stand-up-Block Der H2652 besitzt eine Feder und einen Augbügel. Die Feder hält den Block aufrecht und unterstützt dadurch eine saubere Leinenführung. H2654 – Vierfachblock Der H2654 bietet vier Scheiben in einer kompakten Bauform und eignet sich für Taljensysteme mit hoher Übersetzung. H2659 – 90°-Umlenkblock Der H2659 ist für eine definierte Umlenkung der Leine um 90° ausgelegt und eignet sich für spezielle Einbausituationen, bei denen eine feste Richtungsänderung benötigt wird. Typische Einsatzbereiche Die Harken 40 mm Carbo Blöcke eignen sich unter anderem für: Großschoten Fock- und Genuaschoten Spinnakerschoten Fallen Cunningham Baumniederholer Traveller-Systeme Kontroll- und Trimmleinen Taljen Leinenumlenkungen an Deck und Rigg Anwendungen auf Jollen und Sportbooten Die 40-mm-Carbo-Serie ist besonders interessant, wenn eine kompakte Bauform mit geringem Gewicht und gleichzeitig hoher Belastbarkeit gefragt ist. Harken bietet innerhalb dieser Größe zahlreiche unterschiedliche Anschlag- und Führungsvarianten an. Vorteile der Harken 40 mm Carbo Serie Leichte Konstruktion aus faserverstärktem Komposit Kugelgelagerte Scheiben für leichtgängigen Lauf Hohe Belastbarkeit bei kompakter Bauform Große Auswahl an Anschlag- und Befestigungsvarianten Einfach-, Doppel-, Dreifach- und Vierfachblöcke Varianten mit Becket Varianten mit integrierter Klemme Schwenkbare und feste Ausführungen Spezielle Lösungen für Traveller und 90°-Umlenkungen Geeignet für unterschiedliche Leinen- und Taljensysteme Hinweis zur Belastbarkeit Die angegebene maximale Arbeitslast darf nicht überschritten werden. Die Bruchlast ist nicht mit einer zulässigen Dauerbelastung gleichzusetzen. Bei Varianten mit integrierter Klemme können Leinendurchmesser, Arbeitslast und Bruchlast durch die Belastbarkeit der Klemme begrenzt sein. Deshalb sind die Werte dieser Modelle nicht unmittelbar mit den entsprechenden Blockvarianten ohne Klemme vergleichbar. Für ein komplettes Taljensystem müssen außerdem alle beteiligten Komponenten – insbesondere Blöcke, Leine, Befestigungen und Anschlagpunkte – entsprechend der auftretenden Last ausgelegt sein. Bitte wählen Sie oben die gewünschte Harken-Ausführung aus. Die technischen Daten der einzelnen Varianten finden Sie in der Tabelle.

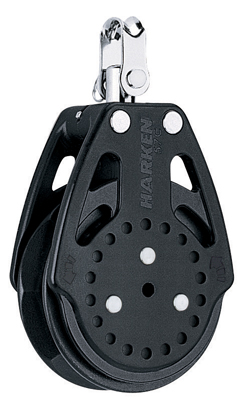

Harken H2165 57mm Carbo Ratchamatic Block - 1.5 x Grip

Der 57mm Power3 Ratchamatic 1.5xGrip wurde speziell für böige Starkwind Bedingungen entwickelt. Unter geringer Last läuft er frei in beide Richtungen; bei steigender Last wird die Ratsche automatisch zugeschaltet. Die speziell entwickelte, Titanium-eloxierte Aluscheibe reduziert die Haltekraft 15:1. Bei 150 kg Schotlast muss der Segler also noch 10 kg selbst halten. Das Umschalten von Ratsche auf Leichtwind Betrieb ist sauber und nahtlos. Die Umschaltlast ist schnell und leicht einstellbar. Die Wangen sind aus hochfestem, leichtem Carbo Komposite gefertigt. Artikelnummer:H2165Gewicht104 gØ Scheibe57 mmØ Schäkelbolzen5 mmØ Leine max.10 mmMaximale Arbeitslast227 kgScheibenanzahlEinfachBlock KonfigurationRatchamatic, Power3Ratsch FunktionAutomatischBlock TypRatchamatic BlockBruchlast907 kgLänge103 mm

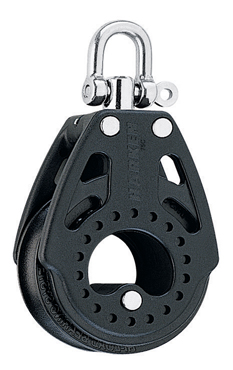

Harken 57mm Carbo Blöcke (versch. Ausführungen)

Harken 57 mm Carbo Blöcke – verschiedene Ausführungen Die Harken Carbo Blöcke mit 57-mm-Scheibe sind leichte und belastbare Kugellagerblöcke für Schoten, Fallen, Trimmleinen und Taljensysteme. Die faserverstärkte Komposit-Konstruktion verbindet geringes Gewicht mit hoher Belastbarkeit und sorgt für einen leichtgängigen Lauf der Leine. Innerhalb der 57-mm-Carbo-Serie stehen zahlreiche Bauformen zur Verfügung – vom einfachen Block mit Wirbel über Doppel-, Dreifach-, Vierfach- und Fünffachblöcke bis hin zu Ausführungen mit Becket, fester Montage oder integrierter Cam-Matic-Klemme. Damit lässt sich für nahezu jede Leinenführung und jedes Taljensystem die passende Variante auswählen. Technische Daten der Varianten Harken TypAusführungScheiben-Ømax. LeinendurchmesserArbeitslast max.Bruchlast H2600Einfachblock mit Wirbel57 mm10 mm359 kg1.079 kg H2601Einfachblock mit Wirbel und Becket57 mm10 mm359 kg1.079 kg H2602Doppelblock mit Wirbel57 mm10 mm719 kg1.814 kg H2603Doppelblock mit Wirbel und Becket57 mm10 mm719 kg1.814 kg H2604Dreifachblock mit Wirbel57 mm10 mm1.080 kg2.270 kg H2605Dreifachblock mit Wirbel und Becket57 mm10 mm1.080 kg2.270 kg H2606Cheek Block, feste Montage57 mm10 mm359 kg1.079 kg H2615Einfachblock mit Cam-Matic-Klemme57 mm10 mm136 kg340 kg H2616Einfachblock mit Cam-Matic-Klemme und Becket57 mm10 mm136 kg340 kg H2617Dreifachblock mit Cam-Matic-Klemme57 mm10 mm680 kg1.700 kg H2618Dreifachblock mit Cam-Matic-Klemme und Becket57 mm10 mm680 kg1.700 kg H2631Vierfachblock mit Wirbel57 mm10 mm1.080 kg2.270 kg H2762Fünffachblock mit Wirbel57 mm10 mm1.080 kg2.270 kg Eigenschaften der Harken Carbo Blöcke Die 57-mm-Carbo-Blöcke besitzen eine kugelgelagerte Scheibe und robuste, faserverstärkte Komposit-Wangen. Die Konstruktion ermöglicht einen leichtgängigen Lauf bei gleichzeitig hoher Belastbarkeit. Die Scheibe ist für Leinen bis 10 mm Durchmesser ausgelegt. Je nach Variante kann der Block schwenkbar, fest montiert oder mit einer integrierten Klemme ausgeführt sein. Die verschiedenen Bauformen ermöglichen eine flexible Zusammenstellung von Umlenkungen und Taljensystemen. Die wichtigsten Vorteile 57-mm-Scheibe für vielseitige Anwendungen Leichte und robuste Carbo-Konstruktion Kugelgelagerte Scheibe für leichtgängigen Lauf Hohe Belastbarkeit bei kompakter Bauweise Ausführungen mit Wirbel Varianten mit zusätzlichem Becket Feste Ausführung als Cheek Block Modelle mit integrierter Cam-Matic-Klemme Doppel-, Dreifach-, Vierfach- und Fünffachblöcke Für Leinen bis 10 mm Durchmesser Geeignet für Schoten, Fallen, Trimmleinen und Taljen Die verschiedenen Ausführungen H2600 – Einfachblock mit Wirbel Der H2600 ist der klassische 57-mm-Carbo-Einfachblock mit Wirbel. Der Wirbel ermöglicht es dem Block, sich entsprechend der Zugrichtung der Leine auszurichten. Der H2600 eignet sich für allgemeine Umlenkungen und kann für Schoten, Fallen sowie verschiedene Kontroll- und Trimmleinen eingesetzt werden. Technische Daten: Scheibendurchmesser: 57 mm Max. Leinendurchmesser: 10 mm Maximale Arbeitslast: 359 kg Bruchlast: 1.079 kg H2601 – Einfachblock mit Wirbel und Becket Der H2601 entspricht in seiner Grundfunktion dem H2600, besitzt jedoch zusätzlich einen Becket. Der zusätzliche Anschlagpunkt ist besonders praktisch beim Aufbau von Taljen. Das Leinenende kann direkt am Block befestigt werden. H2602 – Doppelblock mit Wirbel Der H2602 besitzt zwei 57-mm-Scheiben in einer gemeinsamen Blockeinheit. Dadurch können zwei Leinenführungen platzsparend realisiert werden. Der Block eignet sich auch für Taljen und komplexere Leinenführungen. H2603 – Doppelblock mit Wirbel und Becket Der H2603 kombiniert die beiden Scheiben des H2602 mit einem zusätzlichen Becket. Damit eignet er sich besonders für Taljensysteme, bei denen neben der Umlenkung ein zusätzlicher fester Anschlagpunkt benötigt wird. H2604 – Dreifachblock mit Wirbel Der H2604 besitzt drei 57-mm-Scheiben und ist für stärker belastete Taljen und Leinenführungen vorgesehen. Mit einer maximalen Arbeitslast von 1.080 kg und einer Bruchlast von 2.270 kg ist er für entsprechend hohe Belastungen ausgelegt. H2605 – Dreifachblock mit Wirbel und Becket Der H2605 entspricht dem H2604, verfügt jedoch zusätzlich über einen Becket. Dadurch lässt sich der Block besonders flexibel in Taljensysteme integrieren. H2606 – Cheek Block Der H2606 ist als fest montierbarer Cheek Block ausgeführt. Im Gegensatz zu den Varianten mit Wirbel richtet sich der Block nicht frei zur Leine aus. Er eignet sich für definierte und platzsparende Umlenkungen direkt auf Deck, am Mast oder an anderen festen Montagepunkten. Varianten mit Cam-Matic-Klemme H2615 – Einfachblock mit Cam-Matic Der H2615 kombiniert einen 57-mm-Carbo-Einfachblock mit einer integrierten Cam-Matic-Klemme. Die Leine kann dadurch unmittelbar am Block geführt und belegt werden. Diese Bauform eignet sich besonders für kompakte Trimm- und Kontrollsysteme. Die integrierte Klemme begrenzt die Belastbarkeit gegenüber dem vergleichbaren Einfachblock ohne Klemme. H2616 – Einfachblock mit Cam-Matic und Becket Der H2616 besitzt zusätzlich zur Cam-Matic-Klemme einen Becket. Damit verbindet er die Funktionen einer Umlenkung, einer Leinenklemme und eines zusätzlichen Anschlagpunktes. Das macht ihn besonders vielseitig für Taljensysteme. H2617 – Dreifachblock mit Cam-Matic Der H2617 besitzt drei 57-mm-Scheiben und eine integrierte Cam-Matic-Klemme. Er eignet sich für Taljensysteme mit höherer Übersetzung, bei denen die Leine direkt am Block belegt werden soll. H2618 – Dreifachblock mit Cam-Matic und Becket Der H2618 erweitert den H2617 um einen zusätzlichen Becket. Damit eignet sich die Variante für komplexere Taljenaufbauten, bei denen ein zusätzlicher Anschlagpunkt benötigt wird. H2631 – Vierfachblock mit Wirbel Der H2631 besitzt vier 57-mm-Scheiben in einer gemeinsamen Blockeinheit. Er ist für Taljensysteme mit hoher Übersetzung und entsprechend höheren Belastungen geeignet. Der Wirbel ermöglicht dabei eine flexible Ausrichtung des Blocks zur Leinenführung. Technische Daten: Scheibendurchmesser: 57 mm Max. Leinendurchmesser: 10 mm Maximale Arbeitslast: 1.080 kg Bruchlast: 2.270 kg H2762 – Fünffachblock mit Wirbel Der H2762 ist die Variante mit fünf 57-mm-Scheiben. Er ermöglicht eine hohe Taljenübersetzung innerhalb einer kompakten Blockeinheit. Durch die fünf Scheiben können komplexe Taljensysteme mit vergleichsweise wenigen Einzelkomponenten aufgebaut werden. Technische Daten: Scheibendurchmesser: 57 mm Max. Leinendurchmesser: 10 mm Maximale Arbeitslast: 1.080 kg Bruchlast: 2.270 kg Becket – zusätzlicher Anschlagpunkt für Taljen Ein Becket ist ein zusätzlicher fester Anschlagpunkt am Block. Er ermöglicht es, das Ende einer Leine direkt am Block zu befestigen. Dadurch können mit einem geeigneten Block unterschiedliche Taljenübersetzungen aufgebaut werden. Beim Variantenvergleich ist der Becket daher ein wichtiges Auswahlkriterium. Wenn kein zusätzlicher Anschlagpunkt benötigt wird, ist die entsprechende Ausführung ohne Becket meist die einfachere und leichtere Lösung. Cam-Matic-Klemme Die Varianten H2615 bis H2618 besitzen eine integrierte Cam-Matic-Klemme. Damit kann die Leine direkt am Block belegt werden. Diese Kombination ist besonders praktisch bei Trimm- und Kontrollleinen, bei denen eine kompakte Anordnung von Umlenkung und Klemme gewünscht ist. Bei der Auswahl muss der zulässige Leinendurchmesser berücksichtigt werden. Für die 57-mm-Carbo-Varianten dieser Baureihe sind Leinen bis 10 mm vorgesehen. Welche Variante ist die richtige? Einfachblock mit Wirbel – H2600: Für eine klassische, flexible Umlenkung einer einzelnen Leine. Einfachblock mit Becket – H2601: Wenn zusätzlich ein Anschlagpunkt für eine Talje benötigt wird. Doppelblock – H2602 / H2603: Für zwei Leinenführungen oder Taljensysteme mit mehreren Scheiben. Dreifachblock – H2604 / H2605: Für höhere Taljenübersetzungen und entsprechend stärker belastete Systeme. Cheek Block – H2606: Für eine feste, platzsparende Umlenkung an einer Montagefläche. Cam-Matic – H2615 bis H2618: Wenn die Leine direkt am Block belegt werden soll. Vierfachblock – H2631: Für Taljensysteme mit hoher Übersetzung und mehreren Leinenführungen. Fünffachblock – H2762: Für Systeme, bei denen eine besonders hohe Übersetzung innerhalb einer Blockeinheit benötigt wird. Typische Einsatzbereiche Die Harken 57 mm Carbo Blöcke eignen sich unter anderem für: Großschoten Fock- und Genuaschoten Spinnakerschoten Fallen Cunningham Baumniederholer Traveller-Systeme Kontroll- und Trimmleinen Taljen Leinenumlenkungen an Deck Leinenführungen am Mast und Rigg Jollen und Katamarane Sportboote und kleinere Kielboote Die große Auswahl an Bauformen ermöglicht es, innerhalb der 57-mm-Carbo-Serie sowohl einfache Umlenkungen als auch komplexe Taljensysteme zu realisieren. Belastbarkeit und Auswahl Die angegebene maximale Arbeitslast darf nicht überschritten werden. Die Bruchlast beschreibt die Belastung, bei der das Bauteil versagen kann, und ist nicht mit einer zulässigen Dauerbelastung gleichzusetzen. Bei Varianten mit integrierter Cam-Matic-Klemme wird die zulässige Belastung unter anderem durch die Klemme begrenzt. Deshalb weisen diese Modelle teilweise deutlich niedrigere Arbeits- und Bruchlasten auf als vergleichbare Blockvarianten ohne Klemme. Bei einem kompletten Taljensystem müssen alle beteiligten Komponenten auf die auftretenden Kräfte abgestimmt sein. Dazu gehören insbesondere Blöcke, Leinen, Befestigungen, Anschlagpunkte und Beschläge. Bitte wählen Sie oben die gewünschte Harken-Ausführung aus. Die technischen Daten der einzelnen Varianten finden Sie in der Tabelle.

Harken Carbo Violinen Blöcke (verschiedene Ausführungen)

Die Harken Carbo Violinenblöcke, auch als Fiddle Blocks bezeichnet, sind kompakte Doppelblöcke mit übereinander angeordneten Scheiben unterschiedlicher Größe. Durch diese Bauweise lassen sich Taljensysteme mit hoher Übersetzung platzsparend aufbauen. Die Carbo Fiddle Blocks verbinden eine leichte Komposit-Konstruktion mit kugelgelagerten Scheiben und hoher Belastbarkeit. Je nach Ausführung sind die Blöcke mit Wirbel, Hundsfott, integrierter Cam-Matic-Klemme oder Ratschenfunktion erhältlich. Die Baureihe umfasst Varianten mit 40 mm, 57 mm und 75 mm Scheibendurchmesser. Damit steht für unterschiedliche Bootsklassen, Leinenstärken und Belastungen die passende Größe zur Verfügung. Technische Daten der Varianten Harken TypAusführungScheiben-Ømax. LeinendurchmesserArbeitslast max.Bruchlast H265540 mm Carbo Violinblock40 mm10 mm220 kg544 kg H265640 mm Carbo Violinblock mit Hundsfott40 mm10 mm220 kg544 kg H265740 mm Carbo Violinblock mit Cam-Matic40 mm10 mm136 kg272 kg H265840 mm Carbo Violinblock mit Cam-Matic und Hundsfott40 mm10 mm136 kg272 kg H262157 mm Carbo Violinblock57 mm10 mm359 kg1.080 kg H262257 mm Carbo Violinblock mit Hundsfott57 mm10 mm359 kg1.080 kg H262357 mm Carbo Violinblock mit Cam-Matic57 mm10 mm136 kg272 kg H262457 mm Carbo Violinblock mit Cam-Matic und Hundsfott57 mm10 mm136 kg272 kg H267357 mm Carbo Violin-Ratschenblock57 mm10 mm227 kg907 kg H267457 mm Carbo Violin-Ratschenblock mit Hundsfott57 mm10 mm227 kg907 kg H267557 mm Carbo Violin-Ratschenblock mit Cam-Matic57 mm10 mm136 kg272 kg H267657 mm Carbo Violin-Ratschenblock mit Hundsfott und Cam-Matic57 mm10 mm136 kg272 kg H269075 mm Carbo Violinblock75 mm12 mm341 kg1.361 kg H269175 mm Carbo Violinblock mit Hundsfott75 mm12 mm341 kg1.361 kg H269275 mm Carbo Violinblock mit Cam-Matic75 mm12 mm136 kg340 kg H269375 mm Carbo Violinblock mit Hundsfott und Cam-Matic75 mm12 mm136 kg340 kg H269475 mm Carbo Violin-Ratschenblock75 mm12 mm341 kg1.361 kg H269575 mm Carbo Violin-Ratschenblock mit Hundsfott75 mm12 mm341 kg1.361 kg H269675 mm Carbo Violin-Ratschenblock mit Cam-Matic75 mm12 mm136 kg340 kg H269775 mm Carbo Violin-Ratschenblock mit Hundsfott und Cam-Matic75 mm12 mm136 kg340 kg Was ist ein Violinblock? Ein Violinblock besitzt zwei Scheiben, die übereinander angeordnet sind. Die Scheiben haben unterschiedliche Durchmesser und bilden dadurch eine besonders kompakte Einheit. Diese Bauform ist vor allem für Taljensysteme interessant. Gegenüber einer Kombination aus zwei einzelnen Blöcken kann ein Violinblock eine platzsparende und übersichtliche Lösung darstellen. Die unterschiedlich großen Scheiben ermöglichen eine günstige Anordnung der Leine innerhalb der Talje und unterstützen einen kompakten Aufbau. Typische Anwendungen sind beispielsweise: Großschottaljen Baumniederholer Cunningham-Systeme Achterstag- und Trimmeinrichtungen Kontroll- und Trimmleinen Taljen auf Jollen und Sportbooten Taljen auf größeren Segelbooten Vorteile der Harken Carbo Violinenblöcke Kompakte Doppelblock-Bauweise Unterschiedlich große Scheiben für platzsparende Taljen Kugelgelagerte Scheiben für leichtgängigen Lauf Leichte Carbo-Komposit-Konstruktion Hohe Belastbarkeit bei geringem Gewicht Varianten mit Hundsfott Varianten mit integrierter Cam-Matic-Klemme 57-mm- und 75-mm-Varianten mit Ratschenfunktion Für Leinen bis 10 bzw. 12 mm geeignet Große Auswahl für unterschiedliche Taljenaufbauten 40-mm-Carbo-Violinblöcke Die 40-mm-Varianten sind die kompakteste Ausführung dieser Baureihe und eignen sich besonders für kleinere und mittlere Segelboote sowie für Kontroll- und Trimmleinen. H2655 – 40 mm Carbo Violinblock Der H2655 ist der klassische 40-mm-Violinblock. Er besitzt keine integrierte Klemme und keinen zusätzlichen Hundsfott. Mit einer maximalen Arbeitslast von 220 kg und einer Bruchlast von 544 kg eignet er sich für zahlreiche kompakte Taljensysteme. H2656 – 40 mm mit Hundsfott Der H2656 entspricht dem H2655, besitzt jedoch zusätzlich einen Hundsfott. Der zusätzliche Anschlagpunkt ermöglicht weitere Taljenkonfigurationen und vereinfacht die Befestigung des Leinenendes. H2657 – 40 mm mit Cam-Matic Der H2657 besitzt zusätzlich eine integrierte Cam-Matic-Klemme. Damit kann die Leine direkt am Violinblock belegt werden. Die Kombination aus Taljenblock und Klemme ist besonders praktisch, wenn eine kompakte Trimmeinheit gewünscht ist. H2658 – 40 mm mit Cam-Matic und Hundsfott Der H2658 kombiniert beide Zusatzfunktionen: Cam-Matic-Klemme und Hundsfott. Damit eignet sich diese Variante für Taljen, bei denen sowohl ein zusätzlicher Anschlagpunkt als auch eine integrierte Leinenklemme benötigt werden. 57-mm-Carbo-Violinblöcke Die 57-mm-Modelle bilden die vielseitige Mitte der Baureihe. Sie bieten eine höhere Belastbarkeit als die 40-mm-Varianten und eignen sich für zahlreiche Anwendungen auf Sportbooten, Jollen, Katamaranen und Kielbooten. H2621 – 57 mm Carbo Violinblock Der H2621 ist die klassische Ausführung mit Wirbel. Er besitzt eine maximale Arbeitslast von 359 kg und eine Bruchlast von 1.080 kg. Der Wirbel ermöglicht eine flexible Ausrichtung des Blocks zur Leinenführung. H2622 – 57 mm mit Hundsfott Der H2622 besitzt zusätzlich einen Hundsfott. Damit eignet er sich besonders für Taljen, bei denen das Leinenende direkt am Block angeschlagen werden soll. H2623 – 57 mm mit Cam-Matic Der H2623 kombiniert den 57-mm-Violinblock mit einer integrierten Cam-Matic-Klemme. Die Leine kann direkt am Block belegt werden. Die maximale Arbeitslast ist aufgrund der Klemme niedriger als beim H2621. H2624 – 57 mm mit Cam-Matic und Hundsfott Der H2624 bietet sowohl die Cam-Matic-Klemme als auch einen Hundsfott. Diese Variante eignet sich für kompakte Taljensysteme, bei denen mehrere Funktionen in einer einzigen Blockeinheit zusammengeführt werden sollen. 57-mm-Violin-Ratschenblöcke Die Modelle H2673 bis H2676 ergänzen die 57-mm-Baureihe um eine integrierte Ratschenfunktion. Die Ratsche erhöht bei belasteter Leine die Haltekraft und erleichtert dadurch das kontrollierte Halten einer Schot oder Trimmleine. Im Gegensatz zu den Ratchamatic-Modellen wird die Ratschenfunktion bei diesen Varianten manuell ein- bzw. ausgeschaltet. H2673 – 57 mm Violin-Ratschenblock Der H2673 ist die Grundversion des 57-mm-Violin-Ratschenblocks. Er verbindet die kompakte Fiddle-Bauweise mit einer zuschaltbaren Ratschenfunktion und eignet sich besonders für belastete Schoten und Trimmleinen. H2674 – 57 mm mit Ratsche und Hundsfott Der H2674 besitzt zusätzlich einen Hundsfott und kann dadurch flexibel in Taljensysteme integriert werden. H2675 – 57 mm mit Ratsche und Cam-Matic Der H2675 kombiniert Ratschenfunktion und Cam-Matic-Klemme. Die Leine kann dadurch nicht nur unter Last leichter gehalten, sondern anschließend auch direkt am Block belegt werden. H2676 – 57 mm mit Ratsche, Cam-Matic und Hundsfott Der H2676 vereint alle drei Funktionen: Violinblock Ratschenfunktion Cam-Matic-Klemme Hundsfott Damit eignet er sich für besonders kompakte und vielseitige Taljen- und Trimmeinheiten. 75-mm-Carbo-Violinblöcke Die 75-mm-Ausführungen sind für höhere Belastungen und Leinen bis 12 mm ausgelegt. Sie eignen sich insbesondere für stärker belastete Taljen auf größeren Jollen, Katamaranen, Sportbooten und Yachten. H2690 – 75 mm Carbo Violinblock Der H2690 ist die klassische 75-mm-Ausführung mit Wirbel. Mit einer maximalen Arbeitslast von 341 kg und einer Bruchlast von 1.361 kg ist er für entsprechend belastete Taljensysteme ausgelegt. H2691 – 75 mm mit Hundsfott Der H2691 ergänzt den H2690 um einen Hundsfott. Der zusätzliche Anschlagpunkt ermöglicht unterschiedliche Taljenaufbauten und eine direkte Befestigung des Leinenendes. H2692 – 75 mm mit Cam-Matic Der H2692 besitzt eine integrierte Cam-Matic-Klemme. Damit kann die Leine direkt am Violinblock belegt werden. Die zulässige Arbeitslast wird dabei durch die Klemme begrenzt. H2693 – 75 mm mit Cam-Matic und Hundsfott Der H2693 kombiniert die Cam-Matic-Klemme mit einem Hundsfott und bietet damit maximale Flexibilität innerhalb der normalen 75-mm-Violinblock-Varianten. 75-mm-Violin-Ratschenblöcke Die Modelle H2694 bis H2697 besitzen zusätzlich eine integrierte Ratschenfunktion. Sie sind für Anwendungen vorgesehen, bei denen eine höhere Haltekraft bei belasteten Leinen gewünscht wird. H2694 – 75 mm Violin-Ratschenblock Der H2694 kombiniert den 75-mm-Violinblock mit einer manuell zuschaltbaren Ratschenfunktion. Er eignet sich für stärker belastete Schoten und Trimmleinen. H2695 – 75 mm mit Ratsche und Hundsfott Der H2695 besitzt zusätzlich einen Hundsfott und kann dadurch flexibel in Taljensysteme eingebunden werden. H2696 – 75 mm mit Ratsche und Cam-Matic Der H2696 verbindet die Ratschenfunktion mit einer integrierten Cam-Matic-Klemme. Dadurch können Haltekraft und Belegung der Leine direkt am Block kombiniert werden. H2697 – 75 mm mit Ratsche, Cam-Matic und Hundsfott Der H2697 ist die umfangreichste Variante der 75-mm-Baureihe. Er kombiniert: 75-mm-Violinblock Ratschenfunktion Cam-Matic-Klemme Hundsfott Damit eignet er sich für anspruchsvolle Taljen- und Trimmeinheiten mit hoher Belastung. Hundsfott – zusätzliche Möglichkeiten für Taljen Ein Hundsfott ist ein zusätzlicher Anschlagpunkt am Block. Er ermöglicht es, das Ende einer Leine direkt am Block zu befestigen. Dadurch können mit einem Violinblock unterschiedliche Taljenübersetzungen realisiert werden. Beim Variantenvergleich ist der Hundsfott deshalb besonders dann sinnvoll, wenn der Block nicht nur umlenken, sondern gleichzeitig als Anschlagpunkt innerhalb der Talje dienen soll. Cam-Matic-Klemme Die Varianten mit Cam-Matic-Klemme ermöglichen das direkte Belegen der Leine am Block. Das ist besonders bei Trimm- und Kontrollsystemen praktisch, weil Umlenkung und Klemme in einer kompakten Einheit zusammengefasst sind. Bei den 40- und 57-mm-Modellen sind die Klemmen für Leinen bis 10 mm ausgelegt. Die 75-mm-Varianten sind für Leinen bis 12 mm vorgesehen. Die Klemme begrenzt bei diesen Varianten teilweise die maximal zulässige Belastung. Deshalb unterscheiden sich die Arbeits- und Bruchlasten von den entsprechenden Violinblöcken ohne Klemme. Ratschenfunktion Die Violin-Ratschenblöcke H2673 bis H2676 sowie H2694 bis H2697 besitzen eine manuell zuschaltbare Ratschenfunktion. Die Ratsche erhöht die Haltekraft der belasteten Leine und reduziert damit die erforderliche Handkraft beim Halten einer Schot oder Trimmleine. Bei geringer Belastung kann die Ratschenfunktion abgeschaltet werden, um die Leine möglichst leichtgängig zu führen. Wichtig: Diese Modelle sind nicht mit den Ratchamatic-Violinblöcken gleichzusetzen. Die hier angebotenen Violin-Ratschenblöcke besitzen eine manuelle Ratschenfunktion. Welche Größe ist die richtige? 40 mm Die 40-mm-Modelle sind besonders kompakt und eignen sich für kleinere Boote sowie leichtere Kontroll- und Trimmleinen. Maximaler Leinendurchmesser: 10 mm 57 mm Die 57-mm-Modelle sind eine vielseitige Lösung für mittlere Belastungen und zahlreiche Anwendungen auf Jollen, Sportbooten und Katamaranen. Maximaler Leinendurchmesser: 10 mm 75 mm Die 75-mm-Modelle sind für höhere Belastungen ausgelegt und können mit Leinen bis 12 mm eingesetzt werden. Maximaler Leinendurchmesser: 12 mm Typische Einsatzbereiche Harken Carbo Violinenblöcke eignen sich unter anderem für: Großschottaljen Baumniederholer Cunningham-Systeme Achterstagtrimm Traveller- und Großschotsysteme Fock- und Genuatrimm Kontroll- und Trimmleinen Taljen an Jollen und Katamaranen Sportboote Regattaboote kleinere und mittlere Yachten stärker belastete Trimmeinrichtungen Belastbarkeit und Auswahl Die angegebene maximale Arbeitslast darf nicht überschritten werden. Die Bruchlast bezeichnet die Belastung, bei der das Bauteil versagen kann, und ist nicht mit einer zulässigen Dauerbelastung gleichzusetzen. Bei Varianten mit Cam-Matic-Klemme kann die zulässige Belastung durch die Klemme begrenzt sein. Deshalb weisen diese Modelle teilweise deutlich niedrigere Arbeits- und Bruchlasten auf als vergleichbare Varianten ohne Klemme. Bei einem vollständigen Taljensystem müssen sämtliche Komponenten auf die auftretenden Kräfte abgestimmt sein. Dazu gehören insbesondere Blöcke, Leinen, Befestigungen, Anschlagpunkte und Klemmen. Bitte wählen Sie oben die gewünschte Harken-Ausführung aus. Die technischen Daten der einzelnen Varianten finden Sie in der Tabelle.

Harken 75mm Carbo Blöcke (verschiedene Ausführungen)

Die Harken Carbo Blöcke mit 75-mm-Scheibe sind leichte und belastbare Blöcke für Schoten, Fallen, Trimmleinen und Taljensysteme. Die kugelgelagerten Carbo-Scheiben sorgen für einen leichtgängigen Lauf, während die robuste Komposit-Konstruktion ein geringes Gewicht mit hoher Belastbarkeit verbindet. Die Baureihe ist in verschiedenen Ausführungen mit einer bis vier Scheiben erhältlich. Zusätzlich stehen Varianten mit Hundsfott und integrierter Cam-Matic-Klemme zur Verfügung. Dadurch lassen sich sowohl einfache Leinenumlenkungen als auch komplexe Taljen- und Trimmeinrichtungen realisieren. Die 75-mm-Carbo-Blöcke sind für Leinen bis 14 mm Durchmesser ausgelegt. Technische Daten der Varianten Harken TypAusführungScheibenScheiben-Ømax. Leinendurchmesser H2660Carbo Einfachblock175 mm14 mm H2661Carbo Einfachblock mit Hundsfott175 mm14 mm H2662Carbo Doppelblock275 mm14 mm H2663Carbo Doppelblock mit Hundsfott275 mm14 mm H2664Carbo Dreifachblock375 mm14 mm H2665Carbo Dreifachblock mit Hundsfott375 mm14 mm H2666Carbo Block mit Cam-Matic-Klemme175 mm14 mm H2667Carbo Block mit Cam-Matic und Hundsfott175 mm14 mm H2668Carbo Dreifachblock mit Cam-Matic-Klemme375 mm14 mm H2669Carbo Dreifachblock mit Cam-Matic und Hundsfott375 mm14 mm H2677Carbo Vierfachblock475 mm14 mm Aufbau und Einsatz Die Anzahl der Scheiben bestimmt wesentlich die Einsatzmöglichkeiten des Blocks. Einfachblöcke wie H2660 und H2661 eignen sich für einzelne Leinenumlenkungen. Sie sind beispielsweise für Schoten, Fallen und Trimmleinen einsetzbar. Doppelblöcke wie H2662 und H2663 ermöglichen den Aufbau von Taljen mit höherer Übersetzung und bündeln zwei Leinenführungen in einer kompakten Blockeinheit. Dreifachblöcke wie H2664 und H2665 bieten drei Scheiben und eignen sich für Taljensysteme mit entsprechend höherer Übersetzung. Die Varianten H2668 und H2669 ergänzen diese Bauform um eine integrierte Cam-Matic-Klemme. Der Vierfachblock H2677 ist für Taljen mit besonders hoher Übersetzung vorgesehen und fasst vier Scheiben in einer gemeinsamen Blockeinheit zusammen. Varianten mit Hundsfott Ein Hundsfott ist ein zusätzlicher Anschlagpunkt am Block. Bei den entsprechenden Varianten kann das Ende einer Leine direkt am Block befestigt werden. Das ist insbesondere beim Aufbau von Taljen praktisch, da der Block dadurch neben der Leinenführung gleichzeitig als Anschlagpunkt genutzt werden kann. Die Varianten mit Hundsfott sind: H2661 H2663 H2665 H2667 H2669 Varianten mit Cam-Matic-Klemme Die Cam-Matic-Klemme ermöglicht das direkte Belegen der Leine am Block. Dadurch können Leinenführung und Klemme in einer kompakten Einheit kombiniert werden. Diese Ausführung eignet sich besonders für Trimm- und Kontrollsysteme, bei denen die Leine nach dem Dichtholen direkt am Block belegt werden soll. Mit Cam-Matic-Klemme erhältlich sind: H2666 – Einfachblock mit Cam-Matic H2667 – Einfachblock mit Cam-Matic und Hundsfott H2668 – Dreifachblock mit Cam-Matic H2669 – Dreifachblock mit Cam-Matic und Hundsfott Carbo-Konstruktion Die Harken Carbo Blöcke verwenden eine leichte, faserverstärkte Komposit-Konstruktion. Die Scheiben sind für einen leichtgängigen Lauf der Leine kugelgelagert. Die Kombination aus geringem Gewicht, kompakter Bauform und hoher Belastbarkeit macht die 75-mm-Carbo-Blöcke besonders für Sportboote, Regattaboote, Katamarane und Yachten interessant. Typische Einsatzbereiche Die 75-mm-Carbo-Blöcke eignen sich unter anderem für: Großschoten Genuaschoten Fockschoten Baumniederholer Cunningham-Systeme Traveller- und Trimmleinen Fallen Kontrollleinen Taljen und Vang-Systeme Leinenumlenkungen an Deck und im Rigg Auswahl der passenden Variante Welche Ausführung geeignet ist, hängt vor allem von Scheibenanzahl, gewünschter Taljenübersetzung, Leinenführung und benötigten Zusatzfunktionen ab. 1 Scheibe: einfache Leinenumlenkung 2 Scheiben: Taljen und komplexere Leinenführungen 3 Scheiben: höhere Taljenübersetzung 4 Scheiben: hohe Taljenübersetzung mit kompakter Anordnung Hundsfott: zusätzlicher Anschlagpunkt Cam-Matic: integrierte Leinenklemme Alle Varianten dieser Baureihe sind für Leinen bis 14 mm ausgelegt. Bitte wählen Sie oben die gewünschte Harken-Ausführung aus. Die jeweiligen technischen Merkmale finden Sie in der Variantentabelle.

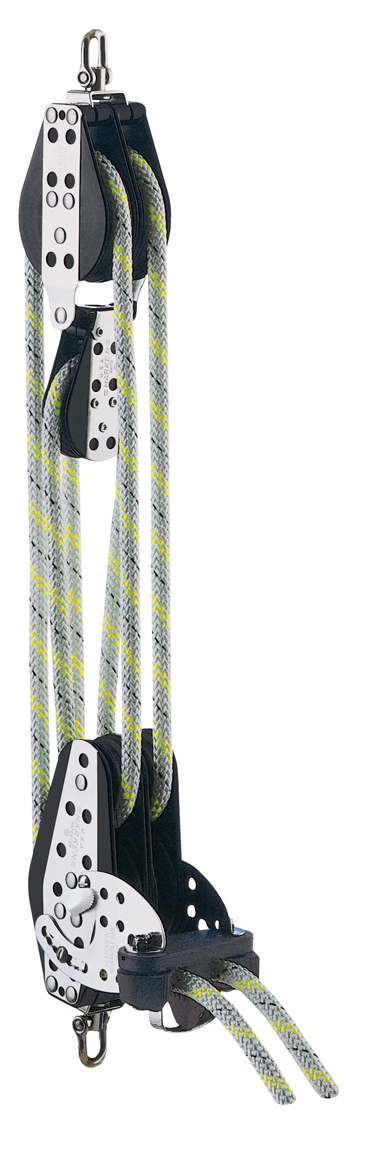

Harken Zwei-Gang Großschot Systeme (versch. Typen)

Die Harken Zwei-Gang-Großschotsysteme ermöglichen schnelles Dichtholen und kraftvolle Feintrimmung mit einer einzigen Großschot. Lieferung erfolgt ohne Tauwerk. Das besondere Prinzip besteht aus zwei unterschiedlichen Übersetzungen, die in einem System kombiniert werden. Werden beide Leinenenden gleichzeitig bedient, lässt sich die Großschot schnell einholen oder fieren. Für die Feintrimmung wird nur ein Leinenende verwendet. Dadurch verdoppelt sich die mechanische Übersetzung und die Großschot kann mit deutlich höherer Kraft fein eingestellt werden. Die Systeme sind als selbstständige Großschotlösungen ausgeführt und reduzieren gegenüber klassischen Gross-/Feintrimm-Systemen den Leinenaufwand und das Leinengewirr. Zur Auswahl stehen: H332 – 3:1 / 6:1 H383 – 4:1 / 8:1 Beide Systeme verwenden 57-mm-Blöcke und sind für Großschotanwendungen auf Sportbooten, Regattabooten und Fahrtenyachten geeignet. Technische Daten der Varianten Harken TypÜbersetzungMax. Großsegelfläche am BaumendeMax. Großsegelfläche bei Mittelbaum-SchotungTauwerk-ØTypischer Einsatzbereich H3323:1 / 6:122,3 m²16,9 m²8–10 mmkleinere und mittlere Sportboote H3834:1 / 8:132,4 m²25,5 m²8–10 mmgrößere Sportboote und Yachten Die angegebenen Segelflächen dienen als Auswahlhilfe. Für die tatsächliche Dimensionierung müssen insbesondere Großsegelfläche, Schotführung, Baumposition und die auftretenden Kräfte berücksichtigt werden. Das Zwei-Gang-Prinzip Ein herkömmliches Großschotsystem besitzt eine feste Übersetzung. Das Harken Zwei-Gang-System bietet dagegen zwei Übersetzungen innerhalb einer einzigen Großschotführung. Schnelles Trimmen Zum schnellen Dichtholen oder Fieren werden beide Leinenenden gemeinsam bedient. Dadurch arbeitet das System mit der niedrigeren Übersetzung: H332: 3:1 H383: 4:1 Die Großschot kann damit relativ schnell über einen größeren Weg bewegt werden. Das ist beispielsweise beim Wenden, Halsen oder bei größeren Kursänderungen praktisch. Kraftvolle Feintrimmung Für die genaue Einstellung der Großsegelstellung wird nur ein Leinenende gezogen. Dadurch verdoppelt sich die Übersetzung: H332: 6:1 H383: 8:1 Die höhere Übersetzung reduziert die erforderliche Handkraft und ermöglicht eine präzise Anpassung der Großsegelstellung. Das System verbindet damit die Vorteile einer schnellen Grobverstellung mit der hohen Übersetzung einer Feintrimmung. H332 – 3:1 / 6:1 Das H332 ist das kompaktere der beiden Zwei-Gang-Großschotsysteme. Es bietet eine 3:1-Übersetzung für das schnelle Trimmen und eine 6:1-Übersetzung für die Feintrimmung. Das System ist für Großsegel bis etwa 22,3 m² bei Schotführung am Baumende ausgelegt. Bei einer Mittelbaum-Schotung liegt die angegebene maximale Segelfläche bei 16,9 m². Das H332 eignet sich besonders für kleinere und mittlere Sportboote sowie Boote, bei denen eine schnelle Großschotbedienung mit zusätzlicher Feintrimmung gewünscht wird. Vorteile des H332 3:1 für schnelles Trimmen 6:1 für kraftvolle Feintrimmung kompakte Bauweise 57-mm-Blocktechnik geeignet für 8–10 mm Tauwerk für Großsegel bis 22,3 m² bei Endbaum-Schotung besonders interessant für Sportboote und kleinere Yachten H383 – 4:1 / 8:1 Das H383 ist die stärker übersetzte Variante. Für das schnelle Trimmen steht eine 4:1-Übersetzung zur Verfügung. Wird nur ein Leinenende bedient, erhöht sich die Übersetzung auf 8:1. Das System ist für größere Großsegel ausgelegt und kann bei Schotführung am Baumende für Segelflächen bis etwa 32,4 m² eingesetzt werden. Bei Mittelbaum-Schotung beträgt die angegebene maximale Segelfläche 25,5 m². Durch die höhere Übersetzung eignet sich das H383 besonders für größere Sportboote, Regattayachten und Fahrtenyachten mit entsprechend höherer Großschotlast. Vorteile des H383 4:1 für schnelles Trimmen 8:1 für kraftvolle Feintrimmung 57-mm-Blocktechnik geeignet für 8–10 mm Tauwerk für Großsegel bis 32,4 m² bei Endbaum-Schotung höhere Übersetzung als H332 geeignet für stärker belastete Großschotanwendungen Vergleich H332 und H383 Die beiden Systeme unterscheiden sich hauptsächlich durch ihre Übersetzung und den vorgesehenen Belastungsbereich. H332 – 3:1 / 6:1 Die niedrigere Übersetzung ermöglicht ein besonders schnelles Bewegen der Großschot. Die 6:1-Feintrimmung bietet gleichzeitig ausreichend Kraft für viele kleinere und mittlere Boote. H383 – 4:1 / 8:1 Die höhere Grundübersetzung reduziert bereits beim normalen Trimmen die erforderliche Handkraft. Mit 8:1 steht für die Feintrimmung nochmals deutlich mehr mechanischer Vorteil zur Verfügung. Wenn die Großschot bei hoher Belastung regelmäßig mit erheblicher Handkraft bedient werden muss, ist das H383 die leistungsstärkere Wahl. Für Baumende- und Mittelbaum-Schotung Bei der Auswahl muss zwischen Schotführung am Baumende und Mittelbaum-Schotung unterschieden werden. Bei einer Schotführung am Baumende ist die auf das Großsegel wirkende Kraft geringer als bei einer Mittelbaum-Schotung. Deshalb können die Systeme bei Endbaum-Schotung größere Segelflächen bedienen. Die angegebenen maximalen Segelflächen sind daher je nach Schotposition unterschiedlich. H332 Baumende: bis ca. 22,3 m² Mittelbaum: bis ca. 16,9 m² H383 Baumende: bis ca. 32,4 m² Mittelbaum: bis ca. 25,5 m² Bei einer konkreten Auswahl sollte neben der Segelfläche auch die tatsächliche Geometrie der Großschot berücksichtigt werden. Weniger Leinenaufwand Ein wesentlicher Vorteil des Zwei-Gang-Systems ist die kompakte Zusammenfassung von Grob- und Feintrimmung. Bei klassischen Großschotsystemen wird häufig ein separates Feintrimm-System ergänzt. Dadurch entstehen zusätzliche Leinen, Blöcke und Klemmen. Beim Harken Zwei-Gang-System übernimmt eine gemeinsame Großschot beide Funktionen: niedrige Übersetzung für schnelle Verstellung höhere Übersetzung für Feintrimmung Dadurch kann das System übersichtlicher und mit weniger Leinen ausgeführt werden. Bedienung Das System ist einfach zu bedienen. Für schnelles Trimmen: Beide Leinenenden gleichzeitig ziehen. Für kraftvolle Feintrimmung: Nur ein Leinenende ziehen. Durch dieses Bedienprinzip kann der Segeltrimmer jederzeit zwischen schneller Verstellung und präziser, kraftvoller Einstellung wechseln. Typische Einsatzbereiche Die Harken Zwei-Gang-Großschotsysteme eignen sich unter anderem für: Großschotanlagen Sportboote Regattaboote Performance-Cruiser Fahrtenyachten Großsegel mit Baumendschotung Großsegel mit Mittelbaum-Schotung Anwendungen mit häufigem Wechsel zwischen schneller und präziser Großsegelverstellung Welches System ist das richtige? H332 – 3:1 / 6:1 Die passende Wahl für kleinere und mittlere Großsegel, bei denen eine schnelle Bedienung mit zusätzlicher Feintrimmung kombiniert werden soll. H383 – 4:1 / 8:1 Die stärkere Variante für größere Großsegel und höhere Schotlasten. Die höhere Übersetzung bietet insbesondere bei der Feintrimmung einen größeren mechanischen Vorteil. Für die Auswahl sollten insbesondere folgende Punkte berücksichtigt werden: Größe des Großsegels Schotführung am Baumende oder Mittelbaum zu erwartende Großschotlast gewünschter Bedienkomfort benötigter Schotweg verwendeter Tauwerkdurchmesser Tauwerk Das benötigte Großschottauwerk ist nicht Bestandteil des Systems. Für beide Varianten ist Tauwerk mit einem Durchmesser von 8 bis 10 mm vorgesehen. Bei der Auswahl der Großschot sollte neben dem Durchmesser auch auf ausreichende Bruchlast, gute Griffigkeit, geringe Dehnung und geeignete Eigenschaften für die verwendeten Klemmen und Blöcke geachtet werden. Montage und Belastung Die Großschotanlage muss entsprechend der vorgesehenen Schotführung und den auftretenden Kräften montiert werden.Achtung: Das Tauwerk ist nicht im Lieferumfang enthalten. Befestigungspunkte, Traveller, Padeyes, Schäkel und weitere Komponenten der Großschotführung müssen für die auftretenden Lasten geeignet sein. Die angegebenen maximalen Segelflächen sind als Dimensionierungshilfe zu verstehen. Bei besonders großen, stark belasteten oder ungewöhnlich geschnittenen Segeln sollte die Großschotanlage anhand der tatsächlich auftretenden Kräfte ausgelegt werden. Bitte wählen Sie oben die gewünschte Harken-Ausführung aus. Die technischen Daten und die Unterschiede zwischen H332 und H383 finden Sie in der Variantentabelle.

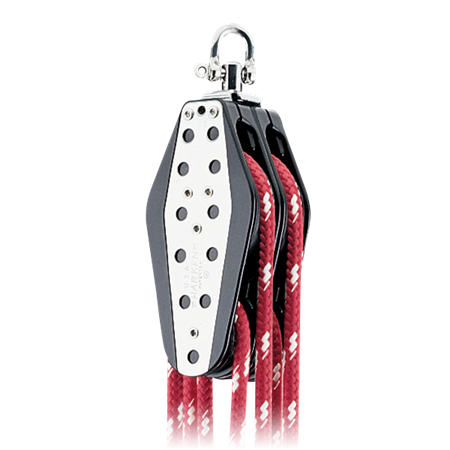

Harken Classic 76mm Blöcke (versch. Ausführungen)

Die Harken Classic 76 mm Blöcke sind robuste Doppel- und Violinblöcke für anspruchsvolle Großschot-, Taljen- und Trimanwendungen auf Sportbooten, Regattabooten und Yachten. Die Baureihe kombiniert zwei 76-mm-Scheiben mit unterschiedlichen Befestigungs- und Bedienmöglichkeiten. Je nach Ausführung stehen ein schwenkbarer Violinblock, eine Variante mit Querblock und Cam-Matic-Klemme sowie Ausführungen mit integrierter Hexaratchet-Ratschenfunktion zur Verfügung. Damit lassen sich sowohl schnell laufende Leinenführungen als auch Großschot- und Trimmeinrichtungen realisieren, bei denen eine höhere Haltekraft oder eine direkte Belegung der Leine gewünscht wird. Die vier Varianten dieser Baureihe sind: H385 – 76 mm Doppel-Violinblock mit Wirbel H386 – 76 mm Doppel-Violinblock mit Querblock und Cam-Matic H400 – 76 mm Doppelblock mit Hexaratchet und Querblock H401 – 76 mm Doppel-Violinblock mit Hexaratchet und zwei Cam-Matic-Klemmen Technische Daten der Varianten Harken TypAusführungHauptscheiben-ØNeben-/QuerblockLängeGewichtBesonderheit H385Doppel-Violinblock mit Wirbel76 mm–197 mm595 gschwenkbarer Wirbel H386Doppel-Violinblock mit Querblock und Cam-Matic76 mm57 mm292 mm1.049 gQuerblock und Cam-Matic H400Doppelblock mit Hexaratchet und Querblock76 mm57 mm241 mm625 gHexaratchet H401Doppel-Violinblock mit Hexaratchet und zwei Cam-Matic76 mm–184 mm885 gHexaratchet und 2 Cam-Matic Die Angaben beziehen sich auf die jeweilige Bauform. Bei H386 und H400 besitzt der zusätzliche Querblock eine kleinere Scheibe als die beiden 76-mm-Hauptscheiben. H385 – Doppel-Violinblock mit Wirbel Der H385 ist die klassische Ausführung dieser Baureihe. Der Block besitzt zwei übereinander angeordnete 76-mm-Scheiben und einen schwenkbaren Wirbel. Die Violinbauweise ermöglicht eine kompakte Anordnung der beiden Scheiben und eignet sich besonders für Taljen, bei denen wenig Platz zur Verfügung steht. Durch den Wirbel kann sich der Block an die Richtung der Leine anpassen. Dadurch eignet er sich für bewegliche Leinenführungen und Taljen, bei denen sich die Zugrichtung während der Bedienung verändert. Der H385 ist besonders interessant für: Großschotsysteme Taljen Baumniederholer Trimmeinrichtungen Kontrollleinen Anwendungen mit wechselnder Zugrichtung H386 – Doppel-Violinblock mit Querblock und Cam-Matic Der H386 erweitert die Violinbauweise des H385 um einen zusätzlichen Querblock und eine Cam-Matic-Klemme. Die beiden 76-mm-Hauptscheiben werden durch einen kleineren Querblock ergänzt. Dadurch können Umlenkung und Leinenbelegung in einer kompakten Einheit zusammengefasst werden. Die integrierte Cam-Matic-Klemme ermöglicht es, die Leine direkt am Block zu belegen. Der H386 eignet sich daher besonders für Großschot- und Trimmeinrichtungen, bei denen eine kompakte Kombination aus Umlenkung und Klemme gewünscht wird. H400 – Doppelblock mit Hexaratchet Der H400 besitzt zwei 76-mm-Scheiben und eine integrierte Hexaratchet-Ratschenfunktion. Die Ratschenfunktion erhöht bei belasteter Leine die Haltekraft des Blocks. Dadurch kann eine Schot oder Trimmleine unter Last besser gehalten werden, ohne dass die Handkraft proportional zur Leinenlast ansteigen muss. Der zusätzliche Querblock besitzt eine kleinere Scheibe mit 57 mm Durchmesser. Die Ratschenfunktion ist besonders bei stark belasteten Schoten interessant. Sie kann beispielsweise bei Großschoten oder anderen Leinen eingesetzt werden, bei denen regelmäßig hohe Zugkräfte auftreten. H401 – Doppel-Violinblock mit Hexaratchet und Cam-Matic Der H401 kombiniert mehrere Funktionen in einer kompakten Blockeinheit. Er besitzt: zwei 76-mm-Scheiben in Violinanordnung eine integrierte Hexaratchet-Ratschenfunktion zwei Cam-Matic-Klemmen Damit verbindet der H401 die hohe Haltekraft der Ratsche mit der Möglichkeit, die Leine direkt am Block zu belegen. Diese Kombination ist besonders für kompakte Großschot- und Trimmeinrichtungen interessant, bei denen möglichst viele Funktionen in einer einzigen Einheit zusammengefasst werden sollen. Was bedeutet Hexaratchet? Die Hexaratchet-Funktion erhöht die Haltekraft einer belasteten Leine. Beim normalen Lauf kann die Leine über die Scheibe geführt werden. Wird die Ratschenfunktion aktiviert, erhöht sich der Widerstand gegen das Zurücklaufen der belasteten Leine. Dadurch kann eine Schot unter Last mit weniger Handkraft gehalten werden. Die Ratsche ist insbesondere dann sinnvoll, wenn: hohe Leinenlasten auftreten, die Leine häufig von Hand gehalten wird, eine zusätzliche Haltekraft gewünscht ist, die Verwendung einer größeren Winsch vermieden werden soll. Die Ratschenfunktion ersetzt jedoch keine geeignete Leinenklemme oder Winsch, wenn die auftretenden Kräfte die vorgesehene Belastung überschreiten. Cam-Matic-Klemme Die Varianten H386 und H401 besitzen integrierte Cam-Matic-Klemmen. Dadurch kann die Leine unmittelbar am Block belegt werden. Eine separate Klemme ist bei geeigneter Anwendung nicht erforderlich. Die Cam-Matic-Klemme ermöglicht ein schnelles Öffnen und Schließen und eignet sich insbesondere für häufig bediente Trimm- und Kontrollleinen. Bei der Auswahl muss der maximal zulässige Leinendurchmesser der jeweiligen Klemme berücksichtigt werden. Violinbauweise Bei einem Violinblock sind die Scheiben übereinander angeordnet. Diese Konstruktion bietet gegenüber zwei hintereinander montierten einzelnen Blöcken eine kompaktere Bauform. Dadurch kann eine Talje auch bei begrenztem Einbauraum realisiert werden. Die Violinbauweise ist besonders für Großschot-, Baumniederholer- und andere Taljensysteme interessant. Querblock Die Modelle H386 und H400 besitzen zusätzlich zu den beiden Hauptscheiben einen Querblock. Dieser kleinere Block ermöglicht eine zusätzliche Umlenkung innerhalb der Blockeinheit und erweitert dadurch die möglichen Leinenführungen. Beim H386 ist der Querblock mit einer Cam-Matic-Klemme kombiniert. Beim H400 ist er Bestandteil der Hexaratchet-Ausführung. Unterschiede der vier Varianten H385 Die einfachste Ausführung der Baureihe. Geeignet für: klassische Taljen und Leinenführungen, bei denen keine integrierte Klemme oder Ratschenfunktion erforderlich ist. Besonderheit: schwenkbarer Wirbel. H386 Die Variante mit zusätzlichem Querblock und Cam-Matic-Klemme. Geeignet für: kompakte Trimm- und Großschotsysteme mit integrierter Leinenbelegung. Besonderheit: Querblock und Cam-Matic. H400 Die Variante mit Hexaratchet und Querblock. Geeignet für: Schoten und Trimmleinen mit höherer Handlast. Besonderheit: integrierte Ratschenfunktion. H401 Die umfangreichste Ausführung der Baureihe. Geeignet für: kompakte, stark belastete Trimm- und Großschotsysteme. Besonderheit: Hexaratchet und zwei Cam-Matic-Klemmen. Typische Einsatzbereiche Harken Classic 76 mm Blöcke eignen sich unter anderem für: Großschoten Baumniederholer Cunningham-Systeme Traveller-Systeme Genuatrimm Focktrimm Backstay-Trimm Kontrollleinen Taljen Trimmeinrichtungen Sportboote Regattaboote Fahrtenyachten Performance-Cruiser Die Varianten mit Hexaratchet sind insbesondere für Leinen interessant, bei denen während des Segelns eine hohe Handlast auftritt. Welche Variante ist die richtige? H385 – Doppel-Violinblock mit Wirbel Die klassische Wahl für kompakte Taljen und bewegliche Leinenführungen ohne integrierte Ratsche oder Klemme. H386 – Doppel-Violinblock mit Querblock und Cam-Matic Für kompakte Systeme, bei denen zusätzlich eine direkte Leinenbelegung benötigt wird. H400 – Doppelblock mit Hexaratchet und Querblock Für Schoten und Trimmleinen, bei denen eine erhöhte Haltekraft durch die Ratschenfunktion gewünscht wird. H401 – Doppel-Violinblock mit Hexaratchet und zwei Cam-Matic Für besonders kompakte Trimmeinheiten, die Ratschenfunktion und direkte Leinenbelegung kombinieren sollen. Belastbarkeit und Auswahl Bei der Auswahl des Blocks müssen die auftretenden Leinenkräfte, der verwendete Leinendurchmesser und die konkrete Einbausituation berücksichtigt werden. Die maximale Arbeitslast eines Blocks darf im Betrieb nicht überschritten werden. Auch die Befestigungspunkte und die angrenzenden Komponenten des Systems müssen für die auftretenden Kräfte ausgelegt sein. Bei Großschot- und Taljensystemen können durch die mechanische Übersetzung hohe Kräfte an einzelnen Befestigungspunkten entstehen. Deshalb sollte nicht nur der Block selbst, sondern das gesamte System entsprechend dimensioniert werden. Bei Varianten mit Cam-Matic-Klemme ist zusätzlich darauf zu achten, dass das verwendete Tauwerk für die Klemme geeignet ist. Kompakte Lösung für anspruchsvolle Trimmeinrichtungen Die Harken Classic 76 mm Baureihe bietet unterschiedliche Möglichkeiten, mehrere Funktionen in einer Blockeinheit zu kombinieren. Vom einfachen schwenkbaren Doppel-Violinblock H385 über den integrierten Querblock des H386 bis zu den Hexaratchet-Ausführungen H400 und H401 lässt sich die Blockeinheit gezielt an die gewünschte Anwendung anpassen. Damit eignet sich die Baureihe sowohl für klassische Taljen als auch für anspruchsvollere Großschot- und Trimmeinrichtungen. Bitte wählen Sie oben die gewünschte Harken-Ausführung aus. Die technischen Daten und Unterschiede der einzelnen Varianten finden Sie in der Tabelle.
