Harken 100 mm Black Magic Stand Up Block
Spezifikationen Artikelnummer: H3211

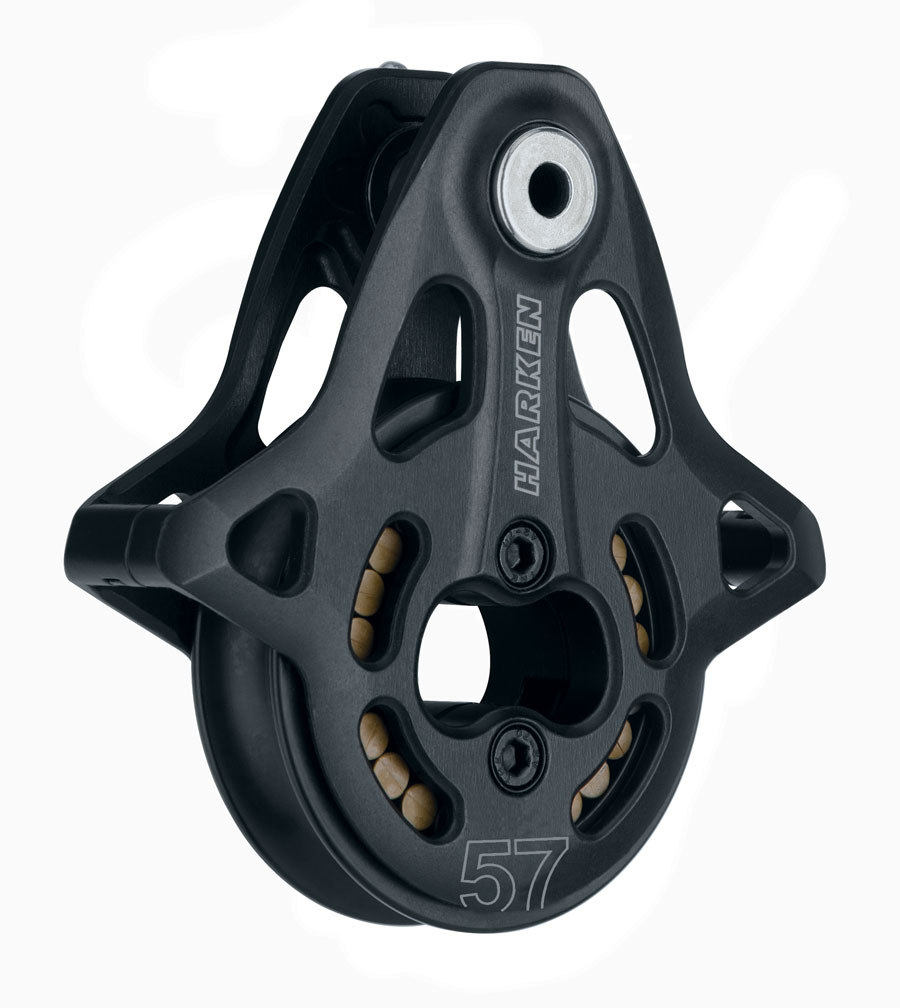

Harken Black Magic Air Air Runner Backstag Blöcke (versch. Größen)
Harken Black Magic Air Runner Backstag-Blöcke Die Harken Black Magic Air Runner Backstag-Blöcke sind für hoch belastete Backstag-Systeme auf Offshore-Segelbooten, Regattayachten und größeren Fahrtenyachten ausgelegt. Sie ermöglichen eine zuverlässige Führung der Backstag-Leine und unterstützen die präzise Anpassung der Mastbiegung an Wind, Seegang und Segeltrimm. Die kugelgelagerten Scheiben sorgen auch unter hoher Last für einen reibungsarmen Lauf. Seitliche Kugellagerstreifen dämpfen dabei die Übertragung von Rigg-Vibrationen. In die Wangen integrierte Anschlagösen und versenkte Splinte ergeben eine glatte Außenfläche ohne hervorstehende Bauteile. Vorteile der Black Magic Air Runner Blöcke Für hoch belastete Backstag- und Runner-Systeme geeignet Reibungsarmer Lauf durch kugelgelagerte Scheiben Glatte Außenflächen dank integrierter Ösen und versenkter Splinte Ausführungen mit 57, 75, 100, 125 oder 150 mm Scheibendurchmesser Je nach Größe als Einer oder als Variante mit Hundsfott erhältlich Maximale Arbeitslasten von 1.134 bis 6.802 kg Welche Ausführung ist die richtige? Wählen Sie den Block anhand des benötigten Scheibendurchmessers, des maximalen Leinendurchmessers und der zu erwartenden Arbeitslast. Varianten mit Hundsfott bieten einen zusätzlichen Anschlagpunkt und eignen sich für entsprechende Taljen- und Backstag-Konfigurationen. Die gewünschte Harken-Ausführung können Sie oberhalb der Produktbeschreibung auswählen. Art.-Nr. Ausführung Scheibe Ø Länge Gewicht Togglebolzen Ø Leine max. Ø Arbeitslast max. Bruchlast H3224 Einer 57 mm 86 mm 125 g 10 mm 12 mm 1.134 kg 2.268 kg H3238 Einer 75 mm 118 mm 288 g 12,7 mm 14 mm 2.268 kg 4.544 kg H3239 Einer mit Hundsfott 75 mm 146 mm 318 g 12,7 mm 14 mm 2.268 kg 4.544 kg H3251 Einer 100 mm 157 mm 481 g 15,9 mm 16 mm 3.402 kg 6.802 kg H3252 Einer mit Hundsfott 100 mm 193 mm 542 g 15,9 mm 16 mm 3.402 kg 6.802 kg H3259 Einer 125 mm 195 mm 844 g 19 mm 19 mm 4.990 kg 9.980 kg H3260 Einer mit Hundsfott 125 mm 240 mm 950 g 19 mm 19 mm 4.990 kg 9.980 kg H3264 Einer 150 mm 221 mm 1.436 g 19 mm 25 mm 6.802 kg 13.605 kg H3265 Einer mit Hundsfott 150 mm 275 mm 1.608 g 19 mm 25 mm 6.802 kg 13.605 kg Praktisches Zubehör Für die Aufbewahrung an Deck sind passende, gepolsterte Blocktaschen erhältlich. Sie lassen sich über die Air Runner ziehen und schützen Block, Deck und Crew, wenn das Backstag-System nicht verwendet wird. Hinweis: Kontrollieren Sie vor dem Einsatz, ob Leinendurchmesser, Anschlagpunkte und auftretende Lasten zur gewählten Ausführung passen. Bei sicherheitsrelevanten oder hoch belasteten Installationen sollte die Dimensionierung durch einen erfahrenen Rigger erfolgen.
Harken 102 mm Mastfuss Block Fix Hi-load
Flache Mastbase-Fallblöcke sind leicht und können auf einer kleinen Fläche an der Mastbase gruppiert werden. Beschreibung Flache Mastbase-Fallblöcke sind leicht und können auf einer kleinen Fläche an der Mastbase gruppiert werden. Spezifikationen Ø Scheibe: 102 mm Ø Leine max.: 18 mm Maximale Arbeitslast: 4990 kg Scheibenanzahl: Einfach Block Typ: Flip Flop Block Schrauben Anzahl: 2 Schrauben Ø/ -typ: 16 HH Bruchlast: 9.980 kg Länge: 130 mm Breite: 41 mm Höhe: 130 mm Gewicht: 708 g

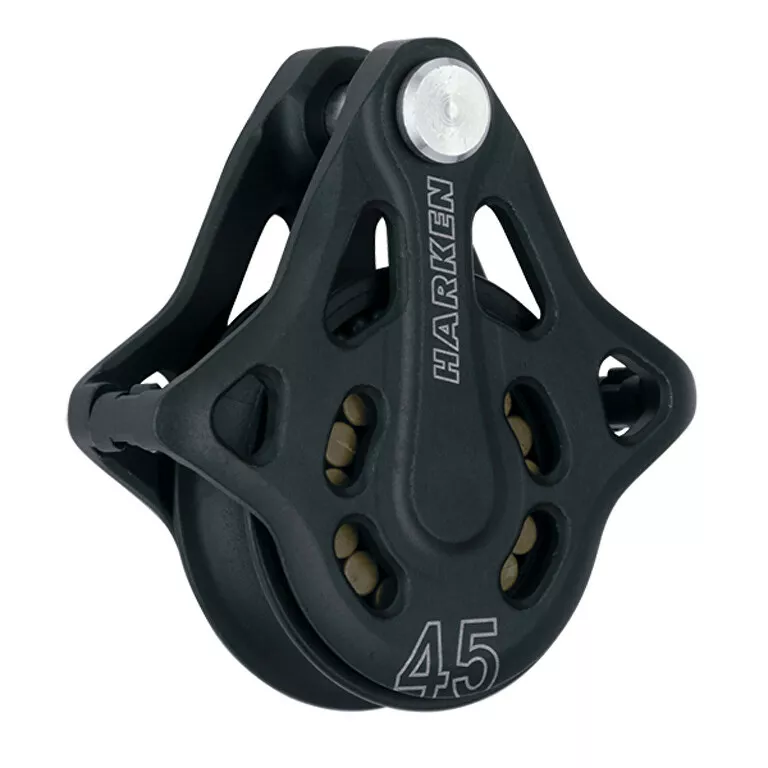

Harken 45mm Black Magic Backstag Block
Spezifikationen Artikelnummer: H3396

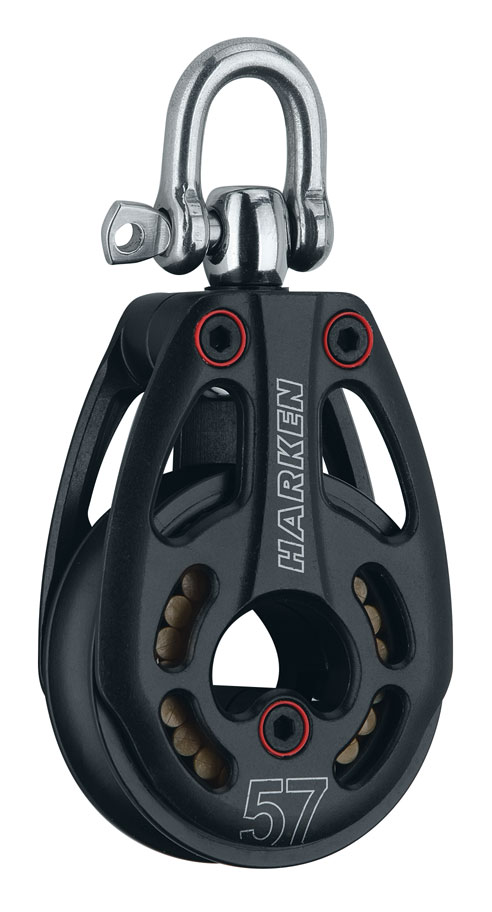

Harken Black Magic 57mm Blöcke (versch. Ausführungen)
Ausführungen des Typs können Sie der Tabelle unten entnehmen. Den gewünschten Typ können Sie oben auswählen.
Harken Black Magic Air Umlenk Blöcke (versch. Größen)
Ausführungen des Typs können Sie der Tabelle unten entnehmen. Den gewünschten Typ können Sie oben auswählen.
Harken 57 mm Over The Top Block, dreifach
Over-the-top-Blöcke führen die Leinen nach achtern über die Kajüte, den Süllrand und die Spritzschutzleisten. Beschreibung Over-the-top-Blöcke führen die Leinen nach achtern über die Kajüte, den Süllrand und die Spritzschutzleisten. Spezifikationen Ø Scheibe: 57 mm Ø Leine max.: 10 mm Maximale Arbeitslast: 1136 kg Scheibenanzahl: Dreifach Block Typ: Flip Flop Block Schrauben Anzahl: 6 Schrauben Ø/ -typ: 6 FH Bruchlast: 2.272 kg Länge: 83 mm Breite: 89 mm Höhe: 83 mm Gewicht: 513 g
Harken 57mm Black Magic Block - doppelt
Black Magic Air Blöcke sind bei Regatta- und Fahrtenyachten großer Boote äußerst beliebt. Diese leichten, leichtgängigen und leistungsstarken Blöcke werden für stark beanspruchte Segelbedienungen eingesetzt: Großschot, Achterliek, Fall und Spinnaker. Ein zentraler Käfig trennt die Torlon®-Rollenlager und sorgt für deren Parallelität, um die Reibung zu minimieren. Die Hauptlast wird von der Rollenmitte getragen, wodurch ein kleinerer und leichterer Block möglich ist. Der Loop-Block mit Soft-Attachment verfügt über einen abnehmbaren Endbolzen zur Befestigung an einem Padeye. Alternativ können auch Zurrgurte verwendet werden. Torlon ist eine eingetragene Marke der Solvay Advanced Polymers LLC. Scheiben-Ø (mm)57 mmGarben-Ø (in)2 1/4 ZollLänge (mm)76 mmLänge (in)3 ZollGewicht (g)168 gGewicht (oz)5,93 ozMaximaler Linien-Ø (mm)12 mmMaximaler Linien-Ø (in)7/16 ZollMaximale Arbeitslast (kg)1134 kgMaximale Arbeitslast (lb)2500 PfundBruchlast (lb)5000 PfundBruchlast (kg)2268 kg
Harken 75 mm Black Magic Block - Loop, breite Scheibe
Spezifikationen Artikelnummer: H3388
Harken Black Magic 125mm und 150mm Blöcke (versch. Ausführungen)
Ausführungen des Typs können Sie der Tabelle unten entnehmen. Den gewünschten Typ können Sie oben auswählen.

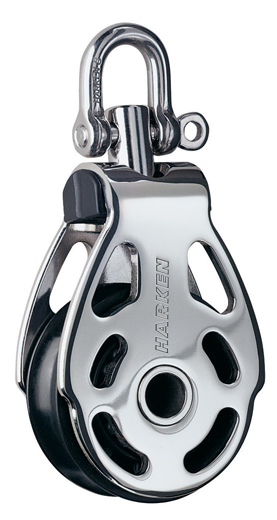

Harken Cruising ESP Blöcke aus rostfreiem Stahl (versch. Ausführungen)
Ausführungen des Typs können Sie der Tabelle unten entnehmen. Den gewünschten Typ können Sie oben auswählen.

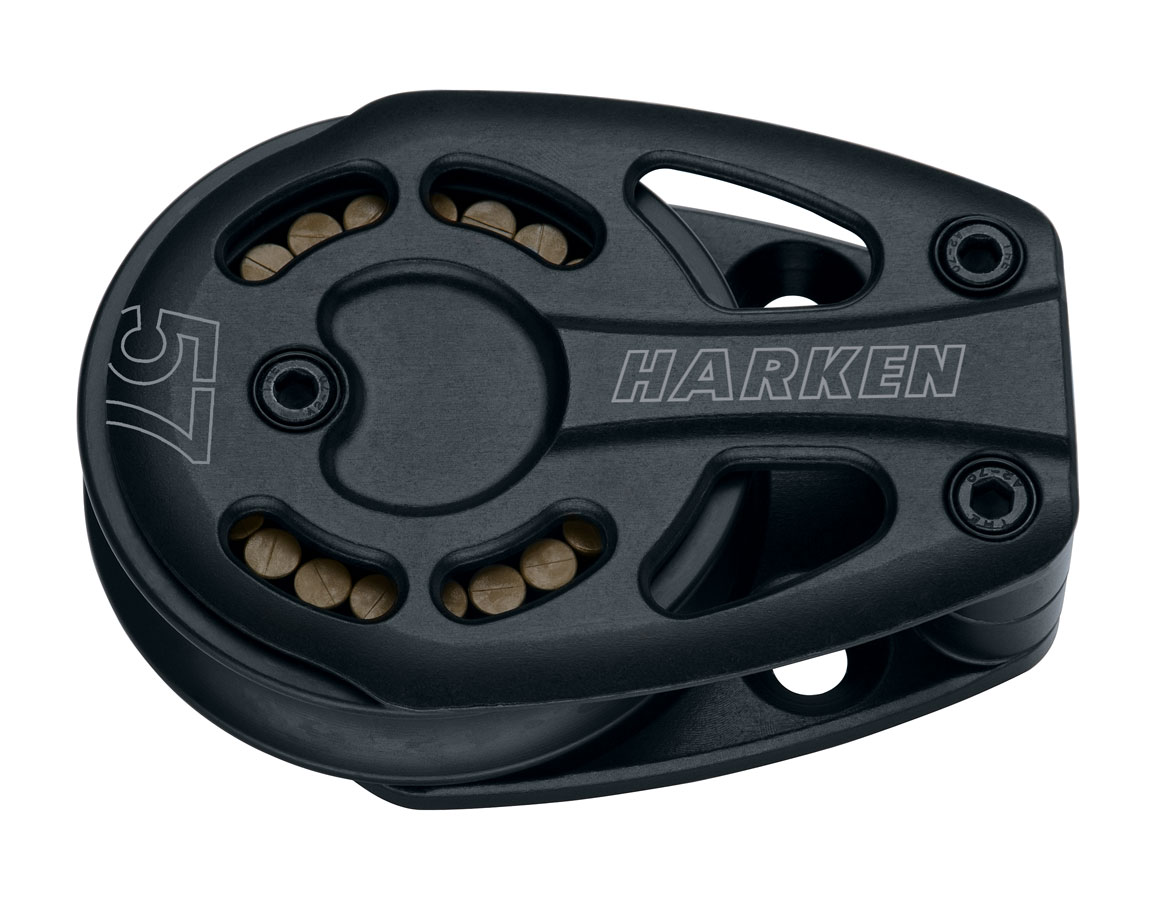

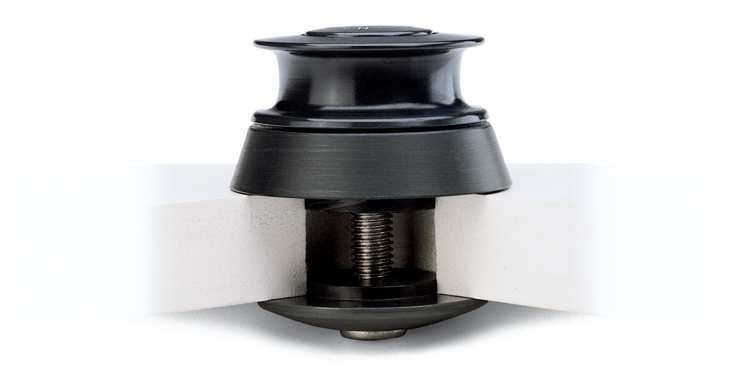

Harken Black Magic Überleitungs Blöcke (versch. Größen)
Die Harken Black Magic Überleitungsblöcke sind spezielle Umlenkblöcke für die Führung von Fallen und Kontrollleinen über das Kajütdach. Sie werden hinter den Stoppern montiert und ermöglichen es, Leinen auf die gegenüberliegende Winsch zu führen. Die Konstruktion verbindet eine kompakte Bauform mit einer großflächigen Basis und einer für hohe Belastungen ausgelegten Scheibe. Dadurch eignen sich die Blöcke insbesondere für stark belastete Fallen- und Kontrollleinen auf größeren Segelbooten. Die Baureihe umfasst zwei Größen: H1984 mit 44-mm-Scheibe und H1981 mit 56-mm-Scheibe. Technische Daten der Varianten Harken TypAusführungScheiben-ØBasis-ØHöhemax. LeinendurchmesserArbeitslast max.BruchlastGewicht H1984Black Magic Überleitungsblock44 mm52 mm32 mm10 mm907 kg1.814 kg119 g H1981Black Magic Überleitungsblock56 mm66 mm36 mm12 mm1.361 kg2.721 kg227 g Die Werte stammen aus der Harken-Installationsanleitung für die Crossover Blocks 1981 und 1984. Die angegebenen Gewichte beziehen sich auf die Ausführung einschließlich Befestigungsmaterial. Funktion der Überleitungsblöcke Überleitungsblöcke werden eingesetzt, wenn Fallen oder Kontrollleinen von einer Seite des Kajütdachs zur anderen geführt werden sollen. Die Blöcke werden hinter einer Stopperbank montiert. Dadurch kann eine Leine beispielsweise von einem Stopper auf der einen Seite des Kajütdachs zu einer Winsch auf der gegenüberliegenden Seite geführt werden. Diese Anordnung schafft eine übersichtliche Leinenführung und ermöglicht eine flexible Bedienung der Fallen und Kontrollleinen. Die große Auflagefläche der Blöcke verteilt die auftretenden Kräfte auf die Montagefläche und ist insbesondere bei Sandwich- und Kernkonstruktionen des Decks von Vorteil. Die integrierte Erhöhung und die speziell geformte Gegenplatte sind Bestandteil der Konstruktion. Harken H1984 – 44 mm Der H1984 ist die kleinere Ausführung mit einer 44-mm-Scheibe. Er ist für Leinen bis 10 mm ausgelegt und erreicht eine maximale Arbeitslast von 907 kg bei einer Bruchlast von 1.814 kg. Harken empfiehlt diese Größe für Boote bis etwa 11,5 m bzw. 38 Fuß. Damit eignet sich der H1984 insbesondere für kleinere und mittlere Fahrten- und Regattasegelboote. Harken H1981 – 56 mm Der H1981 ist die größere und höher belastbare Ausführung. Die 56-mm-Scheibe ist für Leinen bis 12 mm geeignet. Die maximale Arbeitslast beträgt 1.361 kg, die Bruchlast 2.721 kg. Diese Variante ist für größere Boote bis etwa 15 m bzw. 48 Fuß vorgesehen und eignet sich entsprechend für stärker belastete Fallen- und Kontrollleinen. Unterschiede der beiden Größen Die Wahl zwischen H1984 und H1981 richtet sich vor allem nach Leinendurchmesser, Belastung und Bootsgröße. H1984: 44-mm-Scheibe, Leinen bis 10 mm, Arbeitslast 907 kg H1981: 56-mm-Scheibe, Leinen bis 12 mm, Arbeitslast 1.361 kg Der H1981 bietet damit eine größere Scheibe und höhere Belastbarkeit und ist für größere Boote beziehungsweise stärker belastete Leinenführungen vorgesehen. Typische Einsatzbereiche Die Harken Black Magic Überleitungsblöcke eignen sich insbesondere für: Großfall Genuafall Spinnakerfall Reffleinen Kontrollleinen Trimmleinen Leinenführungen über das Kajütdach Umlenkungen hinter Stopperbänken Leinenführung zu gegenüberliegenden Winschen Auswahl der passenden Variante H1984 Für Leinen bis 10 mm und Boote bis etwa 11,5 m / 38 Fuß. H1981 Für Leinen bis 12 mm und Boote bis etwa 15 m / 48 Fuß sowie für entsprechend höhere Belastungen. Bei der Auswahl sollten neben dem Leinendurchmesser insbesondere die tatsächlich auftretenden Kräfte und die vorhandene Deckskonstruktion berücksichtigt werden. Montage und Belastbarkeit Die Überleitungsblöcke werden durch das Deck montiert. Das mitgelieferte beziehungsweise vorgesehene Befestigungssystem muss zur jeweiligen Deckskonstruktion passen. Die angegebene maximale Arbeitslast darf nicht überschritten werden. Die Bruchlast beschreibt die Belastung, bei der das Bauteil versagen kann, und ist nicht mit einer zulässigen Dauerbelastung gleichzusetzen. Bei der Montage ist außerdem darauf zu achten, dass Deck, Gegenplatte und Befestigungsmittel für die auftretenden Kräfte geeignet sind. Bitte wählen Sie oben die gewünschte Harken-Ausführung aus. Die technischen Daten der beiden Größen finden Sie in der Variantentabelle.

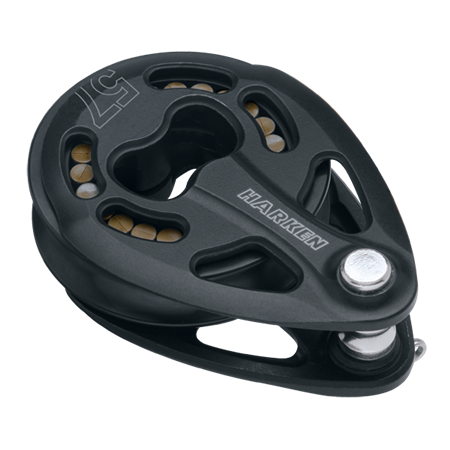

Harken Black Magic Air Tropfen Blöcke (versch. Größen)
Die Harken Black Magic Air Tropfenblöcke sind hoch belastbare Einrollenblöcke für Anwendungen, bei denen eine kompakte Bauform, geringe Reibung und eine definierte Ausrichtung der Leine gefragt sind. Durch ihre Tropfenform eignen sie sich besonders für Mastkopf- und Riggmontagen sowie für Leinenführungen mit begrenztem Schwenkbereich. Die drei Ausführungen H3223, H3240 und H3253 unterscheiden sich vor allem durch Scheibengröße, zulässigen Leinendurchmesser und Belastbarkeit. Alle Varianten sind für die direkte Befestigung an einem passenden Padeye ausgelegt. Die Tropfenform verhindert bei entsprechender Montage, dass der Block bei entlasteter Leine auf das Deck schlägt. Gleichzeitig ermöglicht die Befestigung eine begrenzte Beweglichkeit, sodass sich der Block an die Richtung der Leine anpassen kann. Technische Daten der Varianten Harken TypAusführungScheiben-ØLängeGewichtBolzen-Ømax. LeinendurchmesserArbeitslast max.Bruchlastpassendes Padeye H322357 mm HL Padeye Tropfenblock57 mm86 mm111 g8 mm10 mm1.134 kg2.268 kg627 H324075 mm HL Padeye Tropfenblock75 mm113 mm247 g10 mm14 mm2.268 kg4.536 kg648 / 689 H3253100 mm Padeye Tropfenblock100 mm148 mm454 g12,7 mm16 mm3.402 kg6.804 kg– Konstruktion der Black Magic Air Tropfenblöcke Die Black Magic Air Blöcke verbinden eine leichte Aluminiumkonstruktion mit einer für hohe Belastungen ausgelegten Rollenlagerung. Scheibe und Seitenplatten bestehen aus bearbeitetem Aluminium. Die Oberflächen sind für den Einsatz im maritimen Umfeld entsprechend geschützt. Die Torlon-Rollenlager sind in einem Käfig geführt. Dadurch bleiben die Rollen parallel ausgerichtet und können sich auch bei hoher Belastung mit geringer Reibung bewegen. Zusätzliche Lagerkomponenten nehmen seitliche Kräfte auf. Die Konstruktion ist außerdem auf eine einfache Wartung ausgelegt. Der Block kann für Wartungsarbeiten zerlegt werden, ohne dass lose Kugeln oder Rollen aus dem Block herausfallen. Tropfenform für Mastkopf und Rigg Die besondere Form der Tropfenblöcke ist für Anwendungen vorgesehen, bei denen der Block direkt beziehungsweise über ein passendes Padeye am Rigg befestigt wird. Typische Einsatzbereiche sind: Mastkopfumlenkungen Fallen Großfall Genuafall Spinnakerfall Achterstag- und Backstay-Systeme Kontrollleinen Riggtrimm hoch belastete Leinenführungen Die begrenzte Beweglichkeit des Blocks ermöglicht eine saubere Leinenführung, ohne dass der Block einen großen Schwenkbereich benötigt. Befestigung über Padeye Die Tropfenblöcke werden mit einem geeigneten Padeye verbunden. Je nach Variante kommen unterschiedliche Padeyes zum Einsatz. Der H3223 ist für Padeye 627 vorgesehen. Der H3240 kann mit Padeye 648 oder 689 verwendet werden. Bei der Auswahl müssen Block und Padeye aufeinander abgestimmt sein. Auch die Befestigung des Padeyes am Mast, Deck oder Rigg muss für die auftretenden Kräfte ausgelegt sein. H3223 – 57 mm Der H3223 ist die kompakteste Variante der Baureihe. Mit einer 57-mm-Scheibe ist er für Leinen bis 10 mm geeignet. Die maximale Arbeitslast beträgt 1.134 kg, die Bruchlast 2.268 kg. Der H3223 eignet sich insbesondere für hoch belastete Fallen- und Leinenführungen an kleineren und mittleren Riggkonstruktionen. H3240 – 75 mm Der H3240 besitzt eine 75-mm-Scheibe und ist für Leinen bis 14 mm ausgelegt. Mit einer maximalen Arbeitslast von 2.268 kg und einer Bruchlast von 4.536 kg ist er für entsprechend höher belastete Anwendungen geeignet. Der H3240 ist eine vielseitige Lösung für größere Fallen, Backstay-Anwendungen und hoch belastete Leinenführungen. H3253 – 100 mm Der H3253 ist die größte Variante dieser Baureihe. Die 100-mm-Scheibe ist für Leinen bis 16 mm ausgelegt. Mit einer maximalen Arbeitslast von 3.402 kg und einer Bruchlast von 6.804 kg eignet sich der H3253 für besonders hoch belastete Anwendungen im Rigg. Durch seine Größe und Belastbarkeit ist er insbesondere für größere Yachten und entsprechend dimensionierte Riggkonstruktionen interessant. Welche Größe ist die richtige? Die Auswahl richtet sich hauptsächlich nach dem Leinendurchmesser und der auftretenden Belastung: H3223 – 57 mm: für Leinen bis 10 mm, Arbeitslast bis 1.134 kg H3240 – 75 mm: für Leinen bis 14 mm, Arbeitslast bis 2.268 kg H3253 – 100 mm: für Leinen bis 16 mm, Arbeitslast bis 3.402 kg Dabei sollte nicht ausschließlich der maximale Leinendurchmesser betrachtet werden. Auch die tatsächliche Belastung des Blocks und die Belastbarkeit der Befestigung müssen zur Anwendung passen. Typische Vorteile Hoch belastbare Black Magic Air Konstruktion Leichte Aluminium-Bauweise Geringe Reibung durch gekäfigte Torlon-Rollenlager Für stark belastete Fallen und Rigg-Leinen Kompakte Tropfenform Begrenzte Beweglichkeit zur Anpassung an die Leinenführung Geeignet für die Montage an passenden Padeyes Geschützte Aluminiumoberflächen für den Einsatz im maritimen Umfeld Wartungsfreundliche Konstruktion Drei Größen für unterschiedliche Leinen- und Belastungsbereiche Belastbarkeit und Montage Die angegebene maximale Arbeitslast darf nicht überschritten werden. Die Bruchlast beschreibt die Belastung, bei der der Block versagen kann, und ist nicht mit einer zulässigen Dauerbelastung gleichzusetzen. Bei der Montage müssen Block, Padeye, Befestigungsmittel und die jeweilige Montagefläche gemeinsam für die auftretenden Kräfte ausgelegt sein. Besonders bei Mastkopf-, Backstay- und anderen Rigg-Anwendungen ist darauf zu achten, dass die Befestigung die vom Block übertragenen Lasten sicher aufnehmen kann. Bitte wählen Sie oben die gewünschte Harken-Ausführung aus. Die technischen Daten und die Unterschiede der drei Größen finden Sie in der Variantentabelle.

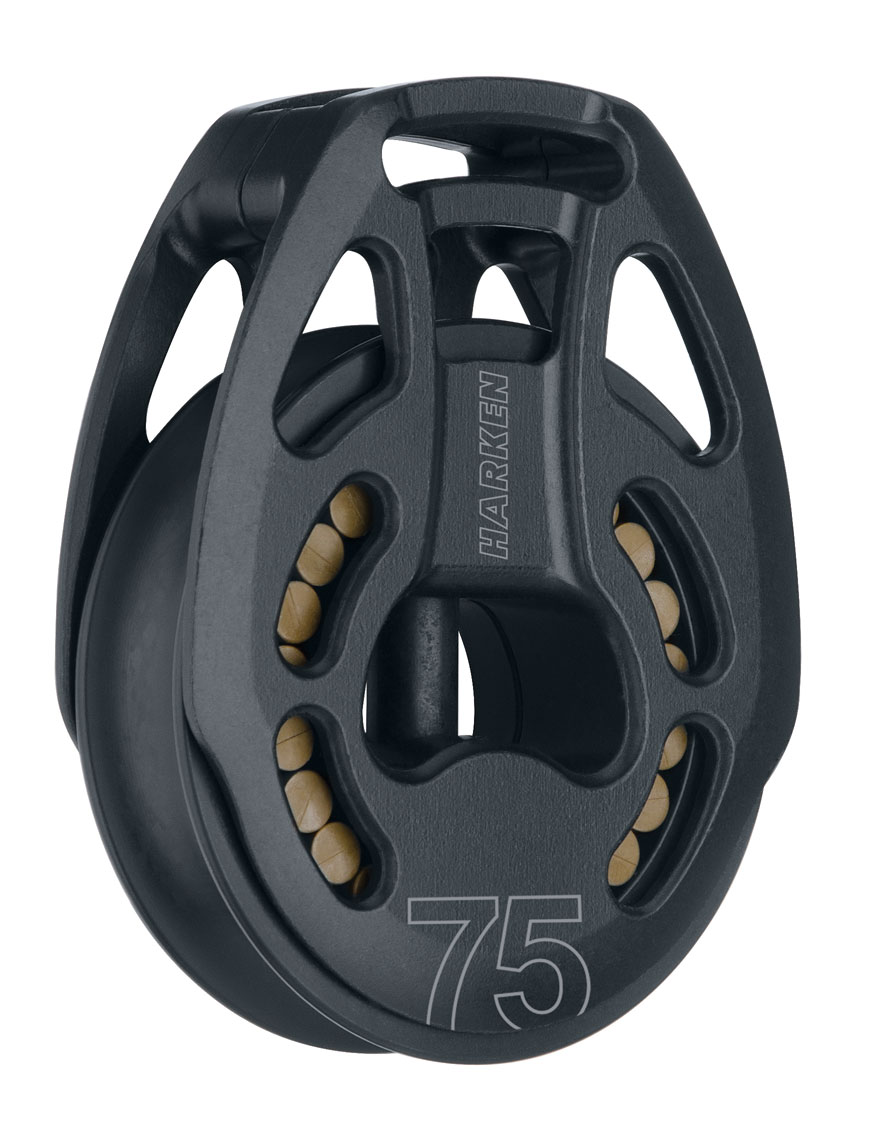

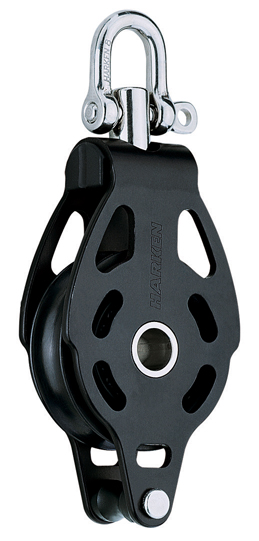

Harken Black Magic 75mm Blöcke (versch. Ausführungen)
Die Harken Black Magic Air 75 mm Blöcke sind leichte und hoch belastbare Blöcke für stark beanspruchte Segelsteuerungen auf Regattayachten, Performance-Cruisern und größeren Segelbooten. Die Baureihe umfasst verschiedene Bauformen für unterschiedliche Anwendungen. Neben klassischen Einfachblöcken sind Varianten mit Wirbel, Hundsfott, zwei Scheiben, übereinander angeordneten Scheiben, Loop-Befestigung, Low-Load-Lagerung und Stand-up-Ausführung erhältlich. Alle hier zusammengefassten Varianten verwenden eine 75-mm-Scheibe und sind für Leinen bis 14 mm geeignet. Die maximale Arbeitslast liegt – abhängig von der Ausführung – zwischen 1.361 kg und 3.402 kg. Technische Daten der Varianten Harken TypAusführungScheiben-ØLängeGewichtSchäkel-/Bolzen-Ømax. LeinendurchmesserArbeitslast max.Bruchlast H323075 mm Loop Block75 mm100 mm209 g–14 mm2.268 kg4.536 kg H323175 mm Einfachblock mit Wirbel75 mm129 mm331 g8 mm14 mm2.268 kg4.536 kg H323275 mm Einfachblock mit Wirbel und Hundsfott75 mm157 mm363 g8 mm14 mm2.268 kg4.536 kg H323375 mm Doppelblock mit Wirbel75 mm134 mm721 g10 mm14 mm3.402 kg6.804 kg H324175 mm Violin-/Spriddleblock mit Wirbel75 mm199 mm503 g8 mm14 mm2.268 kg4.536 kg H324275 mm Violin-/Spriddleblock mit Wirbel und Hundsfott75 mm225 mm538 g8 mm14 mm2.268 kg4.536 kg H324375 mm Low-Load-Einfachblock mit Wirbel75 mm129 mm335 g8 mm14 mm1.361 kg2.722 kg H324475 mm Stand-up-Block75 mm151 mm442 g–14 mm2.268 kg4.536 kg Black Magic Air – leicht und hoch belastbar Die Black Magic Air Konstruktion ist auf ein möglichst günstiges Verhältnis zwischen Gewicht, Belastbarkeit und Leichtgängigkeit ausgelegt. Die Hauptlast wird über die Mitte der Scheibe aufgenommen. Dadurch kann die Konstruktion trotz der hohen Belastbarkeit vergleichsweise leicht ausgeführt werden. Bei den normalen Black Magic Air Varianten halten Torlon-Rollenlager die Rollen getrennt und parallel ausgerichtet. Dadurch wird die Reibung auch unter hoher Belastung reduziert. Zusätzlich sind gekäftete Delrin-Kugeln vorhanden. Sie übernehmen die seitlichen Kräfte, die bei einer nicht exakt geradlinigen Leinenführung auftreten können. Die unterschiedlichen Metalle der Konstruktion sind voneinander isoliert, um das Korrosionsrisiko im maritimen Einsatz zu reduzieren. Schwenkbare Varianten Die Modelle H3231, H3232, H3233, H3241, H3242 und H3243 besitzen einen Wirbel beziehungsweise eine schwenkbare Befestigung. Der Block kann sich dadurch an die Richtung der Leine anpassen. Je nach Anwendung kann der Wirbel frei schwenken oder über die entsprechende Befestigung in einer definierten Position gehalten werden. Das ist insbesondere bei Großschoten, Fallen, Backstays und Kontrollleinen von Vorteil, wenn sich die Zugrichtung während der Bedienung verändert. H3230 – 75 mm Loop Block Der H3230 ist ein leichter 75-mm-Einfachblock für eine textile Befestigung. Der Block besitzt einen herausnehmbaren Anschlagbolzen im Zentrum. Dadurch kann er beispielsweise an einem geeigneten Padeye befestigt oder mit einer Laschung angeschlagen werden. Die zentrale Lastaufnahme über die Scheibenmitte ermöglicht eine besonders leichte Konstruktion. Der H3230 ist für Leinen bis 14 mm ausgelegt und erreicht eine maximale Arbeitslast von 2.268 kg bei einer Bruchlast von 4.536 kg. Der für die Befestigung benötigte Loop ist nicht Bestandteil des Blocks. H3231 – 75 mm Einfachblock Der H3231 ist der klassische 75-mm-Einfachblock mit Wirbel. Er eignet sich für stark belastete Leinenführungen und kann durch die schwenkbare Befestigung unterschiedlichen Zugrichtungen folgen. Mit einer maximalen Arbeitslast von 2.268 kg und einer Bruchlast von 4.536 kg ist er für entsprechend hohe Belastungen ausgelegt. Typische Anwendungen sind: Großschot Fallen Spinnakersysteme Backstay- und Runner-Systeme Kontroll- und Trimmleinen H3232 – Einfachblock mit Hundsfott Der H3232 basiert auf dem H3231 und besitzt zusätzlich einen Hundsfott. Der Hundsfott ermöglicht es, das Ende einer Leine direkt am Block anzuschlagen. Dadurch kann der Block gleichzeitig als Umlenk- und Anschlagpunkt innerhalb eines Taljensystems eingesetzt werden. Die maximale Arbeitslast beträgt ebenfalls 2.268 kg, die Bruchlast 4.536 kg. H3233 – 75 mm Doppelblock Der H3233 besitzt zwei 75-mm-Scheiben und einen Wirbel. Durch die beiden Scheiben können Taljen mit höherer Übersetzung besonders kompakt aufgebaut werden. Mit einer maximalen Arbeitslast von 3.402 kg und einer Bruchlast von 6.804 kg besitzt der H3233 die höchste Belastbarkeit innerhalb dieser 75-mm-Baureihe. Der H3233 ist für Leinen bis 14 mm geeignet und verwendet einen 10-mm-Schäkelbolzen. H3241 – 75 mm Violin-/Spriddleblock Der H3241 ist als Violin- beziehungsweise Spriddleblock ausgeführt. Die beiden Scheiben sind übereinander angeordnet. Dadurch lässt sich eine Talje kompakt aufbauen, ohne zwei einzelne Blöcke in Reihe montieren zu müssen. Der H3241 besitzt einen Wirbel und ist für Leinen bis 14 mm ausgelegt. Die maximale Arbeitslast beträgt 2.268 kg, die Bruchlast 4.536 kg. H3242 – Violin-/Spriddleblock mit Hundsfott Der H3242 kombiniert die kompakte Spriddle-Bauweise des H3241 mit einem zusätzlichen Hundsfott. Dadurch kann das Leinenende direkt am Block befestigt werden. Diese Kombination ist besonders interessant für kompakte Taljen mit hoher Belastung. Auch der H3242 ist für Leinen bis 14 mm ausgelegt und besitzt eine maximale Arbeitslast von 2.268 kg. H3243 – 75 mm Low-Load-Block Der H3243 ist die Low-Load-Ausführung innerhalb der 75-mm-Baureihe. Er besitzt einen roten Isolator und unterscheidet sich konstruktiv von den normalen Black Magic Air Varianten. Bei diesem Modell kommen Delrin-Kugellager zum Einsatz. Der Kopf besteht aus 17-4-PH-Edelstahl, der Schäkel aus 316-Edelstahl. Die maximale Arbeitslast beträgt 1.361 kg, die Bruchlast 2.722 kg. Der H3243 ist damit für Anwendungen vorgesehen, bei denen eine geringere maximale Belastbarkeit ausreicht und eine entsprechende Low-Load-Ausführung gewünscht wird. H3244 – Stand-up-Block Der H3244 ist als Stand-up-Block ausgeführt. Der Block steht über seine Befestigung aufrecht und kann sich an die Richtung der Leine anpassen. Diese Bauform eignet sich besonders für Anwendungen, bei denen der Block direkt auf einem Padeye montiert werden soll. Der H3244 wird inklusive passendem Padeye geliefert. Er ist für Leinen bis 14 mm ausgelegt und besitzt eine maximale Arbeitslast von 2.268 kg sowie eine Bruchlast von 4.536 kg. Bei der Stand-up-Ausführung muss die tatsächliche Belastung in Abhängigkeit vom Lastwinkel berücksichtigt werden. Die zulässige Arbeitslast kann bei ungünstigen Winkeln geringer ausfallen. Hundsfott – zusätzlicher Anschlagpunkt Die Varianten H3232 und H3242 verfügen über einen integrierten Hundsfott. Dieser zusätzliche Anschlagpunkt ermöglicht es, das Ende einer Leine direkt am Block zu befestigen. Dadurch können beispielsweise Taljen kompakter aufgebaut werden, da Umlenkung und Anschlagpunkt in einer gemeinsamen Blockeinheit zusammengefasst werden. Loop-Befestigung Der H3230 verwendet eine besondere Loop-Befestigung. Dabei wird die Last nicht über einen klassischen Schäkelkopf, sondern über die Mitte der Scheibe und die entsprechende Anschlagkonstruktion in den Block eingeleitet. Der Anschlagbolzen kann entfernt werden, sodass der Block über ein geeignetes Padeye oder eine Laschung befestigt werden kann. Der Loop selbst gehört nicht zum Lieferumfang des H3230. Leinenführung und Reibung Die Lagerkonstruktion der Black Magic Air Blöcke ist darauf ausgelegt, auch unter hoher Belastung einen möglichst leichtgängigen Lauf zu ermöglichen. Die Torlon-Rollen werden durch einen zentralen Käfig voneinander getrennt und parallel geführt. Dadurch bleibt die Rollenlagerung auch bei hohen Kräften kontrolliert. Die seitlichen Delrin-Kugeln nehmen die Kräfte auf, die durch seitliche Belastungen der Scheibe entstehen. Für eine optimale Funktion sollte die Leinenführung dennoch möglichst sauber und entsprechend der vorgesehenen Zugrichtung erfolgen. Typische Einsatzbereiche Die Harken Black Magic 75 mm Blöcke eignen sich unter anderem für: Großschoten Genuaschoten Spinnakerschoten Großfall Spinnakerfall Backstays Runner Baumniederholer Vang-Systeme Traveller-Systeme Kontrollleinen Trimmleinen Taljen Riggtrimm hoch belastete Leinenführungen Regattayachten Performance-Cruiser größere Segelboote und Yachten Welche Variante ist die richtige? H3230 – Loop Block Für eine besonders leichte und kompakte textile Befestigung. H3231 – Einfachblock Für klassische hoch belastete Leinenführungen mit schwenkbarer Befestigung. H3232 – Einfachblock mit Hundsfott Für Leinenführungen, bei denen zusätzlich ein Anschlagpunkt benötigt wird. H3233 – Doppelblock Für Taljen mit zwei Scheiben und besonders hoher Belastung. H3241 – Violin-/Spriddleblock Für kompakte Taljen mit übereinander angeordneten Scheiben. H3242 – Violin-/Spriddleblock mit Hundsfott Für kompakte Taljen mit zusätzlichem Anschlagpunkt. H3243 – Low-Load-Block Für Anwendungen mit geringerer Belastung und spezieller Low-Load-Lagerung. H3244 – Stand-up-Block Für aufrecht stehende Leinenführungen auf einem geeigneten Padeye. Belastbarkeit und Montage Die angegebene maximale Arbeitslast darf nicht überschritten werden. Die Bruchlast bezeichnet die Belastung, bei der der Block versagen kann, und ist nicht mit einer zulässigen Dauerbelastung gleichzusetzen. Bei der Auswahl müssen neben dem maximalen Leinendurchmesser auch die tatsächlich auftretenden Kräfte und die Befestigungssituation berücksichtigt werden. Insbesondere bei hoch belasteten Rigg-Anwendungen müssen Padeyes, Schäkel, Bolzen, Befestigungsmittel und die tragende Konstruktion für die auftretenden Kräfte ausgelegt sein. Bei Stand-up-Blöcken ist zusätzlich der Lastwinkel zu berücksichtigen, da die zulässige Arbeitslast von der Belastungsrichtung beeinflusst werden kann. Bitte wählen Sie oben die gewünschte Harken-Ausführung aus. Die technischen Daten und Unterschiede der einzelnen Varianten finden Sie in der Tabelle.

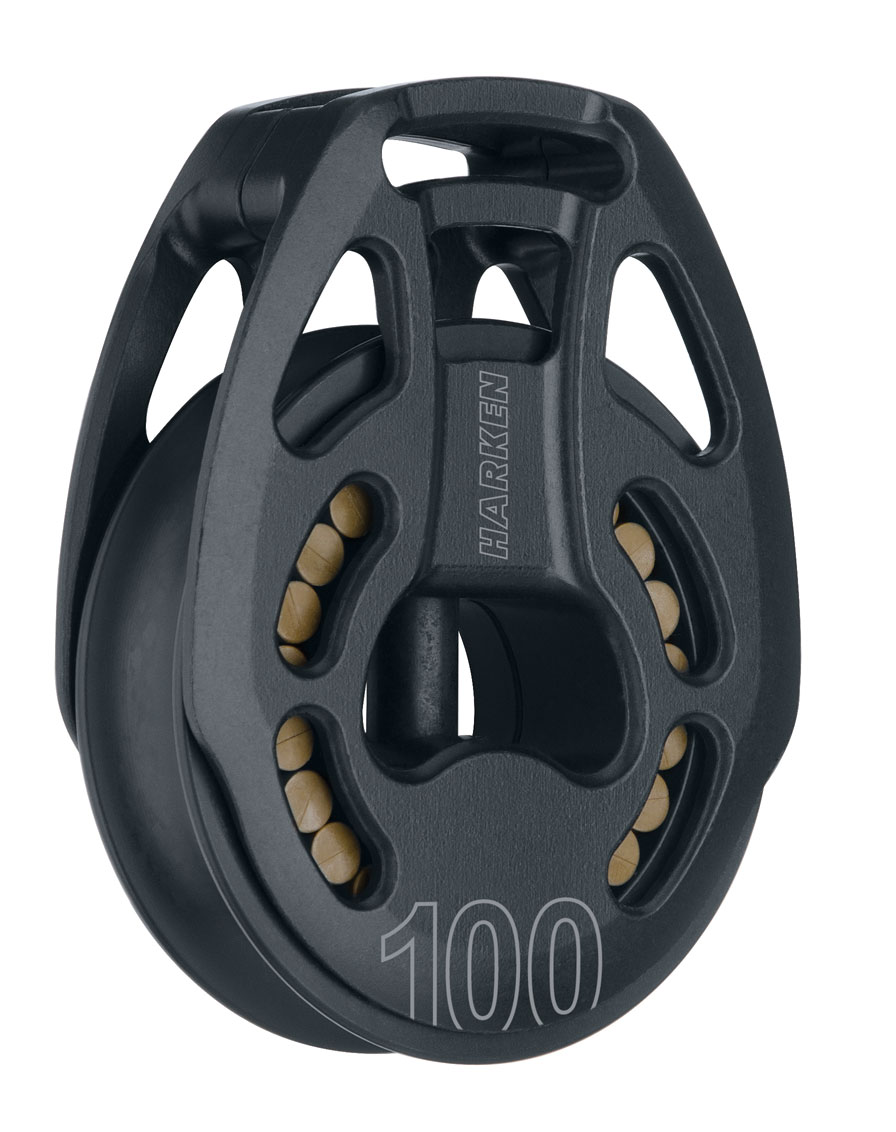

Harken Black Magic 100mm Blöcke (versch. Ausführungen)
Die Harken Black Magic Air 100 mm Blöcke sind hoch belastbare und gleichzeitig gewichtsoptimierte Blöcke für anspruchsvolle Leinenführungen auf größeren Segelbooten, Regattayachten und Performance-Cruisern. Die Baureihe umfasst mehrere Bauformen für unterschiedliche Anwendungen. Zur Auswahl stehen ein Einfachblock mit Loop-Befestigung, ein schwenkbarer Einfachblock, eine Variante mit Hundsfott, ein schwenkbarer Doppelblock sowie ein Stand-up-Block mit Padeye. Alle Varianten besitzen eine 100-mm-Scheibe und sind für Tauwerk bis 16 mm ausgelegt. Die maximale Arbeitslast beträgt bei den Einfach- und Stand-up-Ausführungen 3.402 kg. Der Doppelblock H3248 ist mit einer maximalen Arbeitslast von 4.990 kg für noch höhere Belastungen ausgelegt. Technische Daten der Varianten Harken TypAusführungScheiben-ØLängeGewichtSchäkelbolzen-Ømax. LeinendurchmesserArbeitslast max.Bruchlast H3245Einfachblock mit Loop-Befestigung100 mm128 mm371 g–16 mm3.402 kg6.804 kg H3246Einfachblock mit Wirbel100 mm203 mm623 g10 mm16 mm3.402 kg6.804 kg H3247Einfachblock mit Wirbel und Hundsfott100 mm241 mm675 g10 mm16 mm3.402 kg6.804 kg H3248Doppelblock mit Wirbel100 mm227 mm1.284 g12 mm16 mm4.990 kg9.979 kg H3254Stand-up-Block mit Padeye100 mm195 mm884 g–16 mm3.402 kg6.804 kg Black Magic Air – hohe Belastbarkeit bei geringem Gewicht Die Black Magic Air Konstruktion verbindet Aluminiumscheiben und Aluminium-Seitenplatten mit einer auf hohe Belastungen ausgelegten Lagerung. Scheiben und Seitenplatten sind CNC-bearbeitet und oberflächenbehandelt. Die Konstruktion ist darauf ausgelegt, eine hohe Belastbarkeit bei möglichst geringem Gewicht zu erreichen. Die Lagerung der Black Magic Air Blöcke ist auf einen leichtgängigen Lauf auch unter hoher Last ausgelegt. Ein zentraler Käfig hält die Torlon-Rollen parallel und voneinander getrennt. Dadurch wird die Reibung reduziert und die Last gleichmäßig über die Rollen verteilt. Zusätzlich nehmen gekäfigte Delrin-Kugeln die seitlichen Kräfte auf. Damit kann die Scheibe auch bei nicht vollständig geradliniger Leinenführung zuverlässig laufen. Unterschiedliche Metalle der Konstruktion sind voneinander isoliert, um das Korrosionsrisiko im maritimen Einsatz zu reduzieren. H3245 – 100 mm Loop Block Der H3245 ist die besonders leichte Ausführung mit Loop-Befestigung. Die Last wird über die Mitte der Scheibe eingeleitet. Dadurch kann auf einen klassischen Blockkopf verzichtet werden, was eine kompakte und leichte Bauform ermöglicht. Der H3245 ist für Leinen bis 16 mm ausgelegt und besitzt eine maximale Arbeitslast von 3.402 kg bei einer Bruchlast von 6.804 kg. Der für die Befestigung erforderliche Loop gehört nicht zum Lieferumfang. Die Loop-Befestigung eignet sich insbesondere für textile Anschlaglösungen und entsprechende Padeyes oder Anschlagpunkte. H3246 – 100 mm Einfachblock mit Wirbel Der H3246 ist der klassische 100-mm-Einfachblock mit schwenkbarer Befestigung. Der Wirbel ermöglicht es dem Block, sich an die Richtung der Leine anzupassen. Dadurch eignet sich der H3246 für Leinenführungen, bei denen sich der Zugwinkel während der Bedienung verändert. Der Schäkelbolzen hat einen Durchmesser von 10 mm. Der H3246 ist für Leinen bis 16 mm geeignet und erreicht eine maximale Arbeitslast von 3.402 kg sowie eine Bruchlast von 6.804 kg. H3247 – 100 mm Einfachblock mit Wirbel und Hundsfott Der H3247 kombiniert den schwenkbaren 100-mm-Einfachblock mit einem zusätzlichen Hundsfott. Der Hundsfott ermöglicht es, das Leinenende direkt am Block anzuschlagen. Dadurch kann der Block gleichzeitig als Umlenk- und Anschlagpunkt innerhalb eines Taljensystems eingesetzt werden. Die maximale Arbeitslast beträgt 3.402 kg, die Bruchlast 6.804 kg. Der H3247 eignet sich besonders für Taljen und hoch belastete Leinenführungen, bei denen eine zusätzliche Anschlagmöglichkeit benötigt wird. H3248 – 100 mm Doppelblock mit Wirbel Der H3248 besitzt zwei 100-mm-Scheiben und einen schwenkbaren Wirbel. Durch die beiden Scheiben können Taljen mit höherer Übersetzung in einer kompakten Blockeinheit aufgebaut werden. Mit einer maximalen Arbeitslast von 4.990 kg und einer Bruchlast von 9.979 kg ist der H3248 die am höchsten belastbare Variante dieser 100-mm-Baureihe. Der Schäkelbolzen hat einen Durchmesser von 12 mm. Der maximale Leinendurchmesser beträgt 16 mm. Typische Anwendungen sind hoch belastete Großschot-, Backstay-, Runner- und Taljensysteme. H3254 – 100 mm Stand-up-Block Der H3254 ist als Stand-up-Block ausgeführt und wird inklusive passendem Padeye geliefert. Der aufrecht stehende Block kann sich entsprechend der Leinenrichtung ausrichten und eignet sich dadurch für definierte Einbaupositionen an Deck, Mast oder anderen tragfähigen Konstruktionen. Der H3254 ist für Leinen bis 16 mm ausgelegt. Die maximale Arbeitslast beträgt 3.402 kg, die Bruchlast 6.804 kg. Das mitgelieferte Padeye entspricht der für diesen Block vorgesehenen Befestigungsausführung. Bei der Montage müssen die Befestigungspunkte und die tragende Konstruktion für die auftretenden Kräfte ausgelegt sein. Loop-Befestigung – leicht und kompakt Der H3245 unterscheidet sich von den anderen Varianten durch seine textile beziehungsweise weiche Befestigungsmöglichkeit. Bei einem Loop Block wird die Last durch die Scheibenmitte in den Block eingeleitet. Dadurch kann der Blockkopf kleiner und leichter ausgeführt werden. Der Loop selbst ist nicht Bestandteil des Lieferumfangs und muss passend zur jeweiligen Anschlagkonstruktion ausgewählt werden. Varianten mit Wirbel Die Modelle H3246, H3247 und H3248 besitzen einen schwenkbaren Wirbel. Der Wirbel ermöglicht eine Anpassung des Blocks an die Leinenrichtung und kann verhindern, dass sich das Tauwerk durch eine ungünstige Ausrichtung des Blocks verdreht. Bei den schwenkbaren Schäkelblöcken kann der Schäkel je nach Konstruktion in der vorgesehenen Position fixiert oder für eine schwenkbare Leinenführung genutzt werden. Hundsfott beim H3247 Der H3247 besitzt zusätzlich zum Wirbel einen Hundsfott. Damit kann das Ende einer Leine direkt am Block befestigt werden. Diese Möglichkeit ist besonders bei Taljen interessant, da Umlenkung und Anschlagpunkt in einer einzigen Blockeinheit kombiniert werden können. Doppelblock H3248 Der H3248 besitzt zwei Scheiben mit jeweils 100 mm Durchmesser. Die beiden Scheiben ermöglichen den Aufbau von Taljen mit höherer Übersetzung. Gleichzeitig bleibt die Bauform kompakter als bei zwei vollständig getrennten Blöcken. Durch die höhere Belastbarkeit eignet sich der H3248 insbesondere für Anwendungen mit großen Leinenkräften. Stand-up-Ausführung H3254 Der H3254 ist für eine feste, aufrecht stehende Montage vorgesehen. Das integrierte Stand-up-Prinzip hält den Block in seiner vorgesehenen Position und ermöglicht gleichzeitig eine Anpassung an die Leinenrichtung. Der H3254 wird inklusive Padeye geliefert. Die Befestigung des Padeyes an Deck, Mast oder Rigg muss für die auftretenden Kräfte geeignet sein. Typische Einsatzbereiche Die Harken Black Magic Air 100 mm Blöcke eignen sich unter anderem für: Großschoten Genuaschoten Spinnakerschoten Fallen Großfall Backstays Runner Baumniederholer Vang-Systeme Traveller- und Trimmleinen hoch belastete Taljen Riggtrimm Regattayachten Performance-Cruiser größere Fahrtenyachten hoch belastete Leinenführungen Welche Variante ist die richtige? H3245 – Loop Block Für eine besonders leichte und kompakte Befestigung über einen Loop. H3246 – Einfachblock mit Wirbel Für klassische, hoch belastete Leinenführungen mit schwenkbarer Befestigung. H3247 – Einfachblock mit Wirbel und Hundsfott Für Anwendungen, bei denen zusätzlich zum schwenkbaren Block ein Anschlagpunkt benötigt wird. H3248 – Doppelblock mit Wirbel Für hoch belastete Taljen und Leinenführungen mit zwei Scheiben. H3254 – Stand-up-Block Für aufrecht stehende Leinenführungen mit Montage über das mitgelieferte Padeye. Belastbarkeit und Montage Die angegebene maximale Arbeitslast darf nicht überschritten werden. Die Bruchlast bezeichnet die Belastung, bei der der Block versagen kann, und ist nicht mit einer zulässigen Dauerbelastung gleichzusetzen. Bei der Auswahl müssen neben dem maximalen Leinendurchmesser auch die tatsächlich auftretenden Kräfte und die Befestigungssituation berücksichtigt werden. Besonders bei hoch belasteten Anwendungen müssen Block, Schäkel beziehungsweise Padeye, Befestigungsmittel und die tragende Konstruktion gemeinsam für die auftretenden Kräfte ausgelegt sein. Bei Stand-up-Blöcken ist zusätzlich die Belastungsrichtung zu berücksichtigen. Eine ungünstige Zugrichtung kann die Belastung der Befestigung und des Blocks deutlich verändern. Bitte wählen Sie oben die gewünschte Harken-Ausführung aus. Die technischen Daten und Unterschiede der einzelnen Varianten finden Sie in der Tabelle.
