Seldén Blöcke & Taljen
In diesem Artikel möchten wir Ihnen das Seldén Deck Hardware Programm und speziell die Seldén Blöcke sowie deren Unterschiede und Anwendungsmöglichkeiten näher erläutern.
Als OEM Ausrüster vieler renomierter Werften liefert Seldén seit Jahrzehnten erstklassige Riggs sowie die passende Deck Hardware Infrastruktur.
Nachfolgend gehen wir näher auf die Blöcke und deren Verwendungsmöglichkeiten ein.
Seldén Deck Hardware Katalog Version 12 engl.
Dynamische oder statische Lasten?
Alle Blöcke haben Rollen bzw. Scheiben, die sich drehen. Der grundsätzliche Unterschied liegt in der Leichtgängigkeit bei entsprechender Last sowie deren Notwendigkeit.
Paradebeispiele sind die Blöcke bei Großschottaljen sowie die Mastfußblöcke, die als Fallenumlenkung agieren.
Zweifelsohne kann man die die Großschottalje bzw. deren Blöcke in den dynamischen Bereich einordnen, da die Blöcke hier (mitsamt ihrer Rollen & Lager) beim Segeln weitaus mehr unter Last benutzt und gefordert werden.
Der Fallenumlenkblock am Mastfuß wird zwar auch beim Segel Setzen & Bergen benutzt, verharrt dann aber größtenteils während des Segelns und wird dann eher selten bedient. Im Lastbereich bei den meisten Kielyachten auch über eine Fallwinsch. Hier spricht man von einem statischen Einsatz.
Wie häufig bewegt sich dieser Block unter Last?
Diese Frage müssen Sie sich stellen und selber beantworten. Natürlich richtet sich die Antwort nach Ihrem Segelstil. Ein Beispiel: Für eine normalen Tourensegler mit einem Kielschiff reichen Gleitlagerblöcke für die Baumniederholertalje (Kickertalje) vollkommen aus. Regattasegler spielen deutlich mehr mit dem Baumniederholer wobei der Bedarf mit teilweise sinkender Bootgröße noch größer wird.

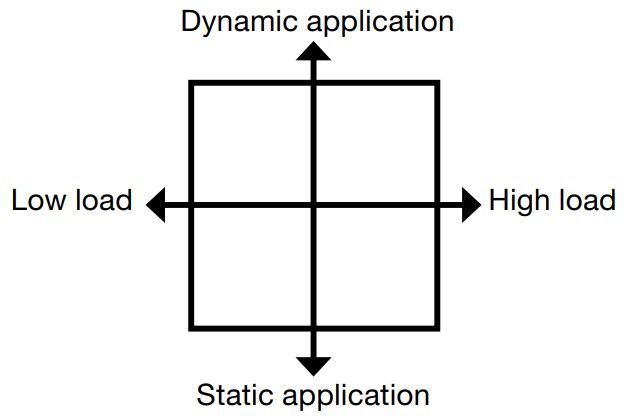

Das Last-Applikations-Diagramm oben links unterteil grundsätzlich in vier Bereiche:
- Dynamische Anwendungen mit niedrigen Lasten
- Dynamische Anwendungen mit hohen Lasten
- Statische Anwendungen mit niedrigen Lasten
- Statische Anwendungen mit hohen Lasten.
Wenn man nun anhand seines persönlichen Segelstils abschätzen kann, wie oft ein Block unter Last bedient werden muss geht es nun darum die Lasten zu kennen.
Welche Lasten habe ich denn?
Wenn man weiß, wie häufig man einen Block unter Last benutzt sollte man im nächsten Schritt die eigentliche Last (hier vereinfacht i.d.R. in kg angebenen) kennen oder ermitteln.

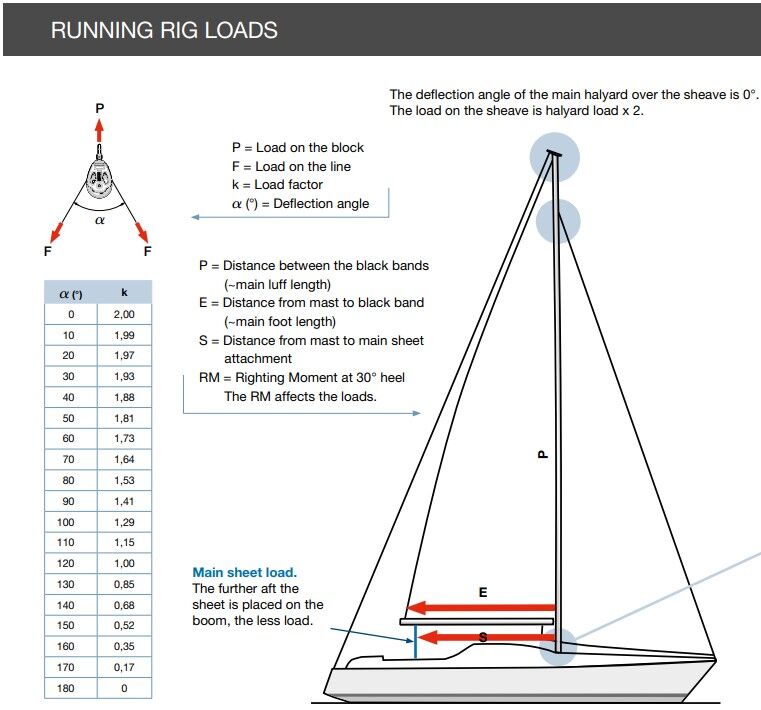

Das Bild links ist ein Auszug aus einem Seldén Ratgeber.
Klicken Sie das Bild an und es öffnet sich ein PDF im neuen Fenster. Auf der zweiten Seite finden Sie eine interessante Tabelle mit kleinen OD Kielbooten und vielen Serienyachten nach Größe geordnet.
Sicherlich haben Sie die Möglichkeit sich über etwaige Lasten zu informieren, auch wenn Ihr Schiff konkret nicht in der Tabelle aufgeführt ist.

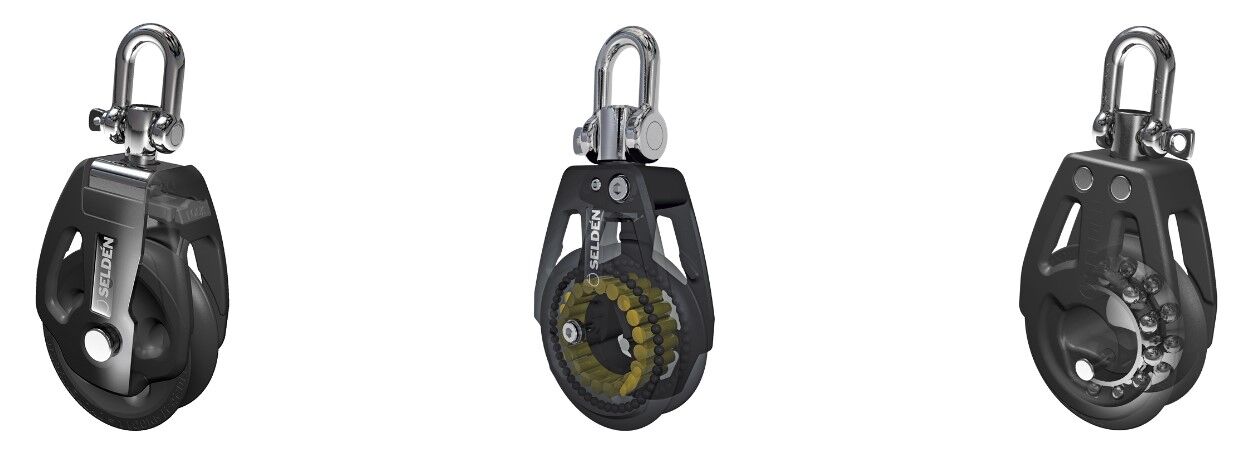

Gleitlager Blöcke
Gut geeignet für hohe statische Lasten, wie zum Beispiel:
- Niederholertaljen
- Fallenumlenker Mastfuß
Walzenlager Blöcke
Gut geeignet für hohe dynamische Lasten wie beispielsweise
- Backstagen
- Spinnaker Schoten
- German Mainsheet Systeme
Kugellager Blöcke
Gut geeignet für leichte bis mittlere dynamische Lasten wie zum Beispiel:
- Kontrolleinen
- Großschotsysteme auf Jollen und Kielyachten
- Barber Hauler
Die gängisten Taljen und Untersetzungsverhältnisse
Die gängisten Taljen sind 4:1 oder 6:1 Taljen. Diese sind durch Violinblöcke oder Mehrfachblöcke zusammengestellt.
- 4:1 beschreibt das Verhältnis bzw. den Faktor das nur 1/4 Kraft benötigt wird bei entsprechend mehr Tauwerkdurchsatz
- 6:1 beschreibt das Verhältnis bzw. den Faktor das nur 1/6 Kraft benötigt wird bei entsprechend "noch" mehr Tauwerkdurchsatz.
4:1 Taljen mit Seldén Gleitlager Blöcken

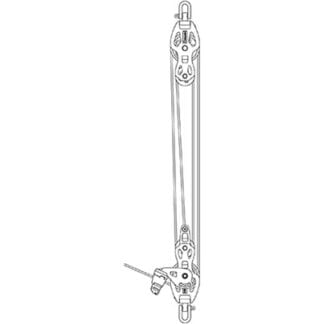

Klassische 4:1 Talje mit Seldén Gleitlager Violinenblöcken.
Block A ist der Block oben auf der Abbildung.
Block B ist der Block unten auf der Abbildung mit integrierter Klemme.
Block C als Alternative ohne Klemme, sofern das Tauwerk umgelenkt und anderswo beklemmt wird.
| Block Größe | Block A (oben) | Block B (unten mit Klemme) | Block C (unten ohne Klemme) |
| 50mm | 9405-001-11 | 9405-001-14 | 9405-001-12 |
| 60mm | 9406-001-11 | 9406-001-14 | 9406-001-12 |
| 70mm | 9407-001-11 | 9407-001-12 |
6:1 Taljen mit Seldén Gleitlager Blöcken

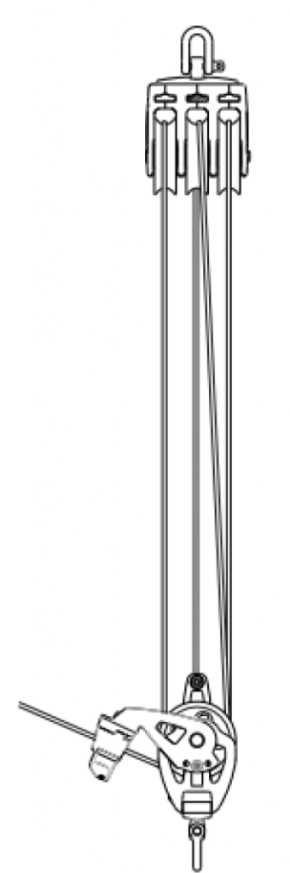

Klassische 6:1 Talje mit Seldén Gleitlager 3-fach Blöcken.
Block A ist der Block oben auf der Abbildung.
Block B ist der Block unten auf der Abbildung mit integrierter Klemme.
Block C als Alternative ohne Klemme, sofern das Tauwerk umgelenkt und anderswo beklemmt wird.
| Block Größe | Block A (oben) | Block B (unten mit Klemme) | Block C (unten ohne Klemme) |
| 50mm | 9405-001-07 | 9405-001-10 | 9405-001-08 |
| 60mm | 9406-001-07 | 9406-001-10 | 9406-001-08 |

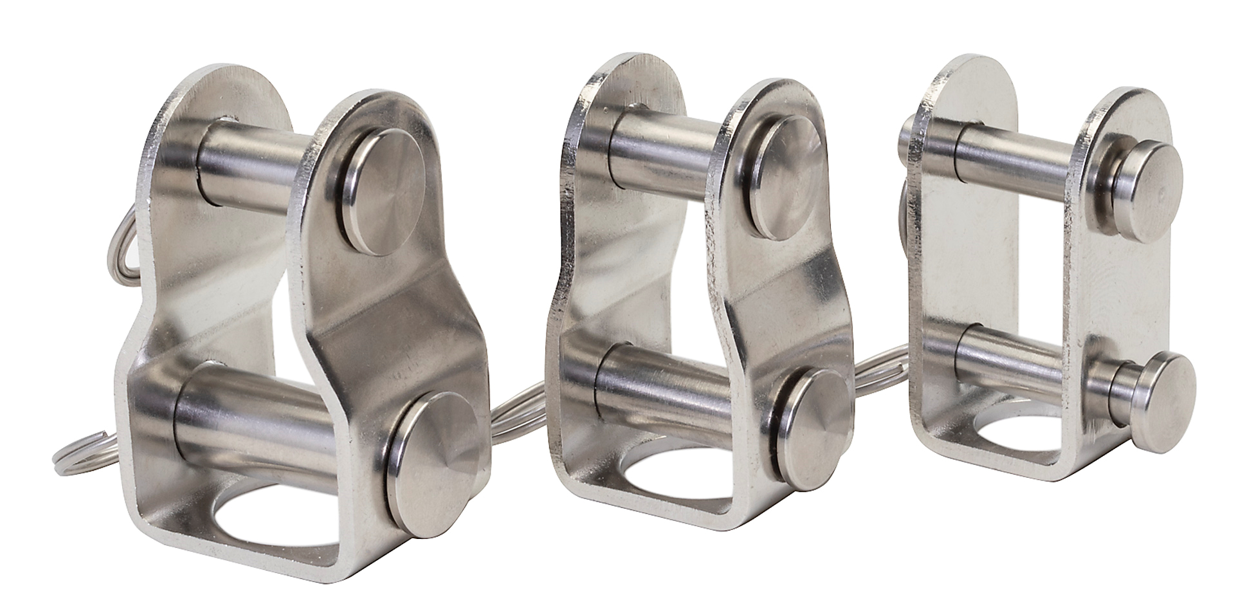

Seldén Toggle Adapter für PBB Blöcke
Endlich ist es soweit, mit den neuen Toggle Adaptern lassen sich die Gleitlagerblöcke von Seldén nunmehr auch perfekt an den Bolzen der Sparcraft Mastfüße befestigen.
Die neuen Adapter sind in Kürze bei uns bestellbar.
406-060-01R Togglekopf Adapter für PBB60 Blöcke
407-060-01R Togglekopf Adapter für PBB70 Blöcke
408-060-01R Togglekopf Adapter für PBB80 Blöcke
