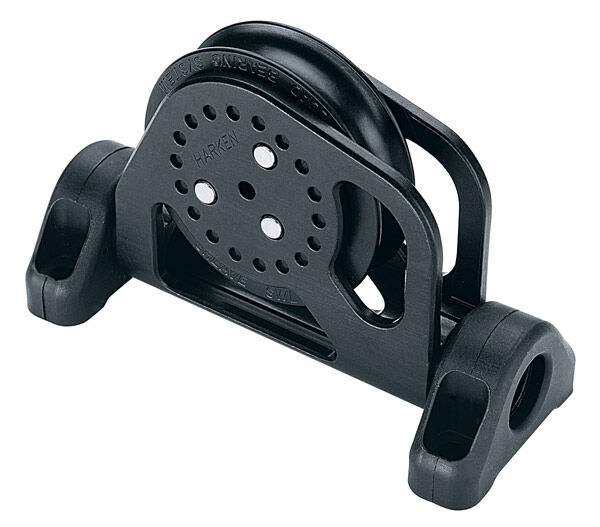

Harken H2142 57 mm Carbo Flip-Flop Block
239,00 €
Lieferzeit ca. 3-6 Werktage
Produktinformationen "Harken H2142 57 mm Carbo Flip-Flop Block"
Die Harken Carbo Flip-Flop Blöcke sind vielseitig einsetzbare, schwenkbare Umlenkblöcke für Schoten, Fallen und Kontrollleinen. Die besondere Bauweise ermöglicht es dem Block, um die Achse der Leine zu schwenken. Dadurch bleibt die Leine nah am Deck und kann aus unterschiedlichen Richtungen optimal geführt und bedient werden.
Besonders praktisch ist diese Bauweise bei Anwendungen, bei denen die Leinenführung nicht immer aus demselben Winkel erfolgt. Ein Flip-Flop Block kann beispielsweise mittig im Cockpit eingesetzt werden, sodass eine Kontrollleine von beiden Seiten bedient werden kann. Auf dem Deck ermöglicht die schwenkbare Konstruktion eine flexible Anpassung an unterschiedliche Leinenwinkel.
Die Carbo Flip-Flop Serie ist in zwei Scheibengrößen erhältlich: 57 mm und 75 mm. Zusätzlich stehen Varianten mit integrierter Cam-Matic-Klemme sowie lastgesteuerter Ratchamatic®-Ratschenfunktion zur Verfügung.
Technische Daten der Varianten
| Harken Typ | Ausführung | Scheiben-Ø | max. Leine | Arbeitslast max. | Bruchlast | Ratschenfunktion | Klemme |
|---|---|---|---|---|---|---|---|
| H2142 | 57 mm Carbo Flip-Flop | 57 mm | 10 mm | 227 kg | 907 kg | Nein | Nein |
| H2143 | 57 mm Carbo Flip-Flop mit Cam-Matic | 57 mm | 10 mm | 136 kg | 272 kg | Nein | Cam-Matic |
| H2144 | 57 mm Carbo Ratchamatic Flip-Flop | 57 mm | 10 mm | 227 kg | 907 kg | Automatisch | Nein |
| H2145 | 57 mm Carbo Ratchamatic Flip-Flop mit Cam-Matic | 57 mm | 10 mm | 136 kg | 272 kg | Automatisch | Cam-Matic |
| H2678 | 75 mm Carbo Flip-Flop | 75 mm | 12 mm | 341 kg | 1.361 kg | Nein | Nein |
| H2679 | 75 mm Carbo Flip-Flop mit Cam-Matic | 75 mm | 12 mm | 136 kg | 340 kg | Nein | Cam-Matic |
| H2688 | 75 mm Carbo Ratchamatic Flip-Flop | 75 mm | 12 mm | 340 kg | 680 kg | Automatisch | Nein |
| H2689 | 75 mm Carbo Ratchamatic Flip-Flop mit Cam-Matic | 75 mm | 12 mm | 136 kg | 340 kg | Automatisch | Cam-Matic |
Was ist ein Flip-Flop Block?
Ein Flip-Flop Block unterscheidet sich von einem herkömmlichen fest montierten Block durch seine schwenkbare Bauweise. Die Wangen können sich entsprechend dem Leinenverlauf ausrichten. Dadurch wird die Leine auch bei wechselnden Zugrichtungen möglichst günstig geführt.
Die schwenkbare Konstruktion ist besonders praktisch:
- bei mittiger Montage im Cockpit
- bei Kontrollleinen, die von mehreren Positionen aus bedient werden
- bei Umlenkungen auf dem Deck
- bei wechselnden Leinenwinkeln
- bei Fallen- und Trimmleinen am Mast
- bei Schoten und Leinen, die aus unterschiedlichen Richtungen geführt werden
Carbo Flip-Flop oder Ratchamatic?
Bei den normalen Carbo Flip-Flop Blöcken läuft die Scheibe wie ein herkömmlicher Block. Diese Varianten eignen sich, wenn eine möglichst leichtgängige Umlenkung ohne Ratschenfunktion gewünscht wird.
Die Carbo Ratchamatic Flip-Flop Blöcke besitzen dagegen eine lastgesteuerte Ratschenfunktion. Bei geringer Belastung läuft die Scheibe frei. Steigt die Leinenlast, schaltet sich die Ratsche automatisch zu und erhöht die Haltekraft.
Dadurch verbindet der Ratchamatic Flip-Flop drei Funktionen:
- schwenkbare Leinenführung
- leichtgängiger Lauf bei geringer Last
- automatische Erhöhung der Haltekraft bei hoher Last
- Die Zuschaltlast der Ratchamatic-Funktion kann an die jeweilige Anwendung angepasst werden.
Varianten mit Cam-Matic-Klemme
Die Modelle H2143, H2145, H2679 und H2689 besitzen zusätzlich eine integrierte Cam-Matic-Klemme.
Der Klemmenarm ist verstellbar und kann an die gewünschte Leinenführung angepasst werden. Bei den 57-mm-Modellen ist die Klemme für Leinen bis 10 mm ausgelegt, bei den 75-mm-Modellen für Leinen bis 12 mm.
Die Klemmenvarianten sind besonders praktisch, wenn die Leine direkt am Umlenkblock belegt werden soll.
Die Varianten im Überblick
57 mm – kompakt und vielseitig
H2142 – Carbo Flip-Flop Block
Die Standardvariante ohne Klemme und Ratschenfunktion. Eine gute Wahl für allgemeine Leinenumlenkungen und Kontrollleinen.
H2143 – Carbo Flip-Flop mit Cam-Matic
Wie H2142, zusätzlich mit integrierter Cam-Matic-Klemme zum direkten Belegen der Leine.
H2144 – Carbo Ratchamatic Flip-Flop
Schwenkbarer Flip-Flop Block mit automatisch lastgesteuerter Ratschenfunktion. Bei geringer Last läuft die Scheibe frei, bei höherer Last wird die Ratsche zugeschaltet.
H2145 – Carbo Ratchamatic Flip-Flop mit Cam-Matic
Kombiniert die automatische Ratchamatic-Funktion mit einer integrierten Cam-Matic-Klemme.
75 mm – für höhere Leinenlasten
H2678 – Carbo Flip-Flop Block
Die größere Standardvariante ohne Klemme und Ratschenfunktion. Geeignet für stärker belastete Leinen bis 12 mm.
H2679 – Carbo Flip-Flop mit Cam-Matic
75-mm-Flip-Flop mit integrierter Cam-Matic-Klemme.
H2688 – Carbo Ratchamatic Flip-Flop
75-mm-Flip-Flop mit automatisch lastgesteuerter Ratschenfunktion. Die Variante ist für höhere Schotlasten ausgelegt und bietet eine Haltekraft von bis zu 15:1.
H2689 – Carbo Ratchamatic Flip-Flop mit Cam-Matic
Die Kombination aus 75-mm-Ratchamatic-Block und integrierter Cam-Matic-Klemme.
Typische Einsatzbereiche
Harken Flip-Flop Blöcke eignen sich insbesondere für:
- Fallen
- Groß- und Fockschoten
- Spinnakerleinen
- Kontroll- und Trimmleinen
- Cunningham
- Baumniederholer
- Traveller- und Großschotsysteme
- Leinenumlenkungen am Mast
- Leinenführung auf dem Deck
- Anwendungen mit wechselnden Leinenwinkeln
Vorteile der Harken Carbo Flip-Flop Blöcke
- Schwenkbare Konstruktion für flexible Leinenführung
- Leine bleibt nah am Deck
- Bedienung aus unterschiedlichen Richtungen möglich
- Kugelgelagerte Scheibe für leichtgängiges Trimmen und Fieren
- Leichte und robuste Carbo-Komposit-Bauweise
- Varianten mit Cam-Matic-Klemme
- Varianten mit automatischer Ratchamatic-Ratschenfunktion
- 57-mm- und 75-mm-Scheiben verfügbar
- UV-stabilisierte Komponenten
- Für Leinen bis 10 bzw. 12 mm geeignet
Welche Variante ist die richtige?
Ohne Klemme:
Für reine Umlenkungen, bei denen die Leine an anderer Stelle belegt wird.
Mit Cam-Matic:
Wenn die Leine direkt am Flip-Flop Block geklemmt werden soll.
Ratchamatic:
Wenn bei hoher Leinenlast eine automatische Erhöhung der Haltekraft gewünscht ist, bei geringer Last aber weiterhin ein möglichst freier Lauf benötigt wird.
57 mm:
Für kleinere und mittlere Boote sowie Leinen bis 10 mm.
75 mm:
Für höhere Leinenlasten und Leinen bis 12 mm.
Hinweis zur Belastbarkeit
Die maximale Arbeitslast darf nicht überschritten werden. Die Bruchlast bezeichnet die Belastung, bei der der Block versagen kann, und ist nicht mit einer zulässigen Dauerbelastung gleichzusetzen.
Bei den Varianten mit Cam-Matic-Klemme wird die zulässige Belastung unter anderem durch die Belastbarkeit der Klemme begrenzt. Deshalb weisen diese Varianten niedrigere Arbeits- und Bruchlasten auf als die entsprechenden Flip-Flop Blöcke ohne Klemme.
Bei der Auswahl sollten neben der Arbeitslast auch Leinendurchmesser, Leinenwinkel, Befestigung und die Belastbarkeit der übrigen Komponenten berücksichtigt werden.
Bitte wählen Sie oben die gewünschte Harken-Ausführung aus. Die technischen Daten der einzelnen Varianten finden Sie in der Tabelle.
