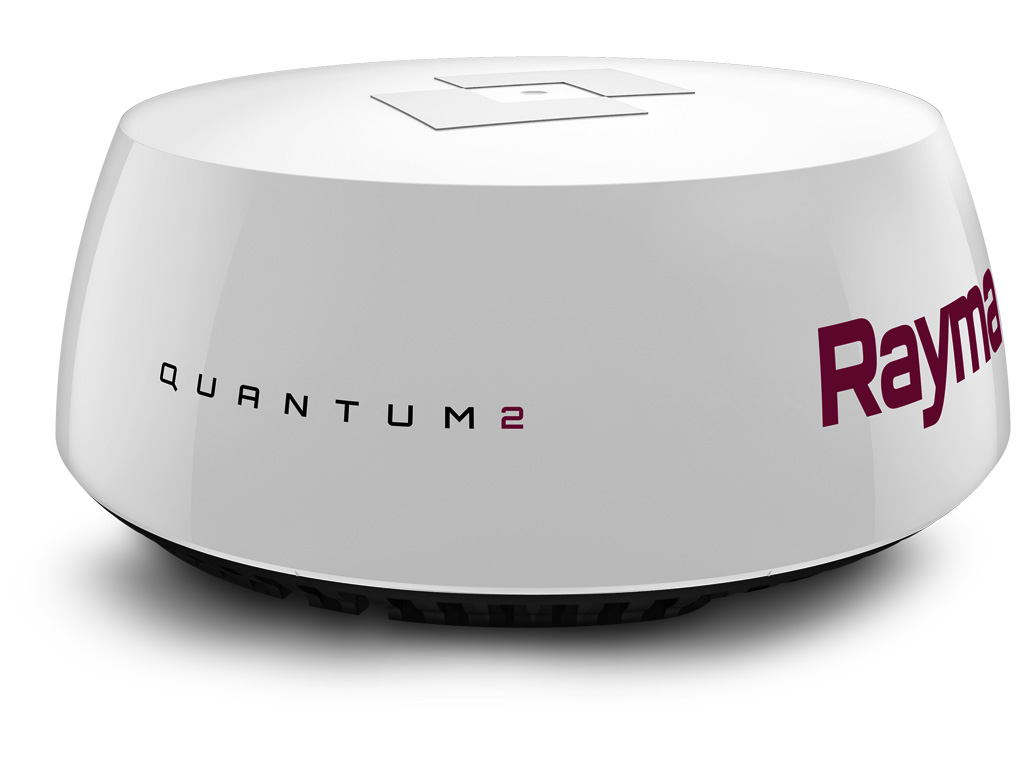

Raymarine Quantum 2 Chirp Radar (versch. Typen)

2.179,90 € * 2.374,05 € * (8,18% gespart)

inkl. MwSt. zzgl. Versandkosten

Versandkostenfreie Lieferung!

Lieferzeit ca. 4-6 Werktage

Quantum Radar:

  • E70498
Einführung des Quantum 2 Radars mit Doppler- Kollisionsvermeidungstechnologie von Raymarine. Der... mehr
Produktinformationen "Raymarine Quantum 2 Chirp Radar (versch. Typen)"

Einführung des Quantum 2 Radars mit Doppler- Kollisionsvermeidungstechnologie von Raymarine. Der Quantum 2 CHIRP Pulskompressionsradar der nächsten Generation von Raymarine bietet überlegenes Zielbewusstsein sowohl auf langen als auch extrem kurzen Reichweiten.

Mit moderner Doppler-Verarbeitung zeigt das System sofort bewegliche Radar-Kontakte und versieht sie mit Farb-Codierung, um anzugeben, ob sie sich nähern oder entfernen. Mit dem Quantum mit Doppler ist es einfach, potenziell gefährliche Ziele bei der Navigation in stark frequentierten Bereichen auszumachen.

Gefährliche Ziele leicht identifizieren

Die Quantum-2-Doppler-Ziel-Verarbeitung von Raymarine identifiziert leicht bewegliche Radarkontakte und farbkodiert sie zur sofortigen Erkennung und für ein vermindertes Kollisionsrisiko.

Sichere Navigation

Die exklusive Safety-Sector-Funktion des Quantum 2 liefert maximale Sichtbarkeit für gefährliche Ziele auf Ihrer Schiffsroute (sowohl mobilen als auch stationären).

Überlegene Kollisionsvermeidung

Doppler-aktiviertes MARPA bietet mühelose Verfolgung von gefährlichen Zielen durch Eliminierung der Einrichtung von Sicherheitszonen. MARPA-Zielverfolgung von Raymarine benutzt dieselbe bewährte Technologie wie die auch die US-Küstenwache.

Hauptmerkmale

  • Die Doppler-Anzeige für bewegliche Ziele ermöglicht auf einen Blick eine hervorragende Situationseinschätzung
  • Vollautomatische ARPA-Zielverfolgung zusammen mit manuellem MARPA-Modus

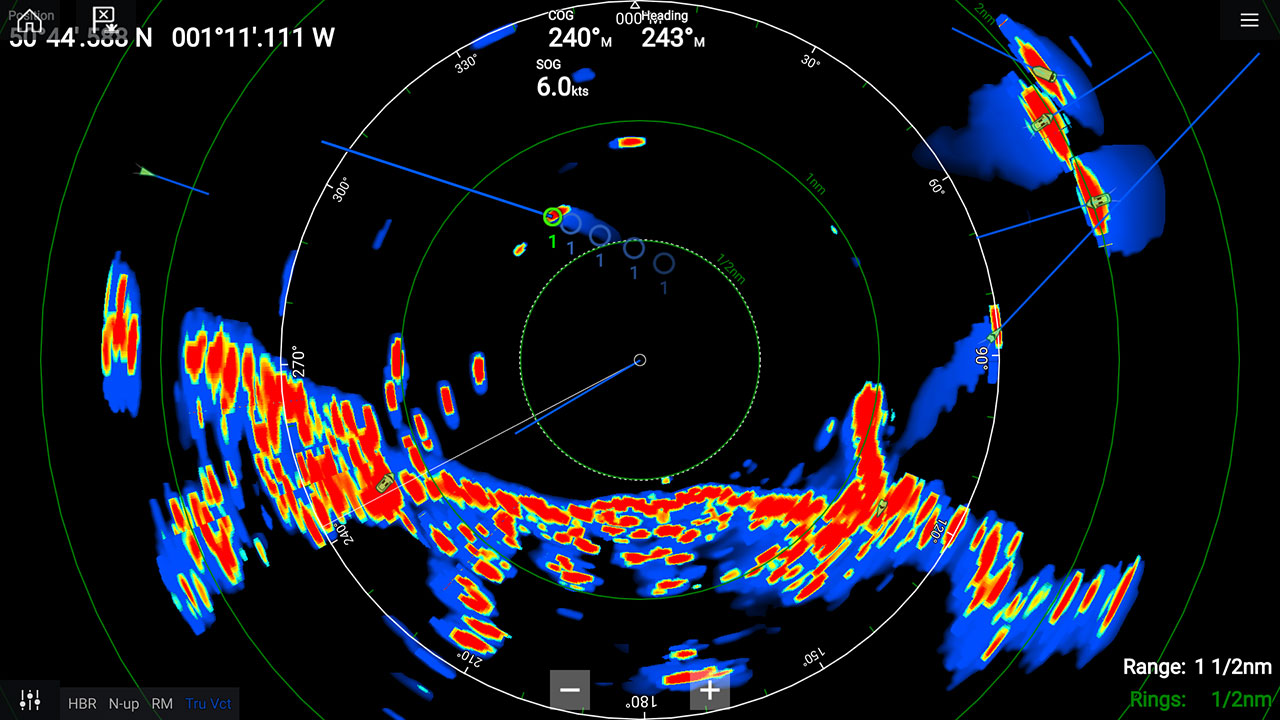

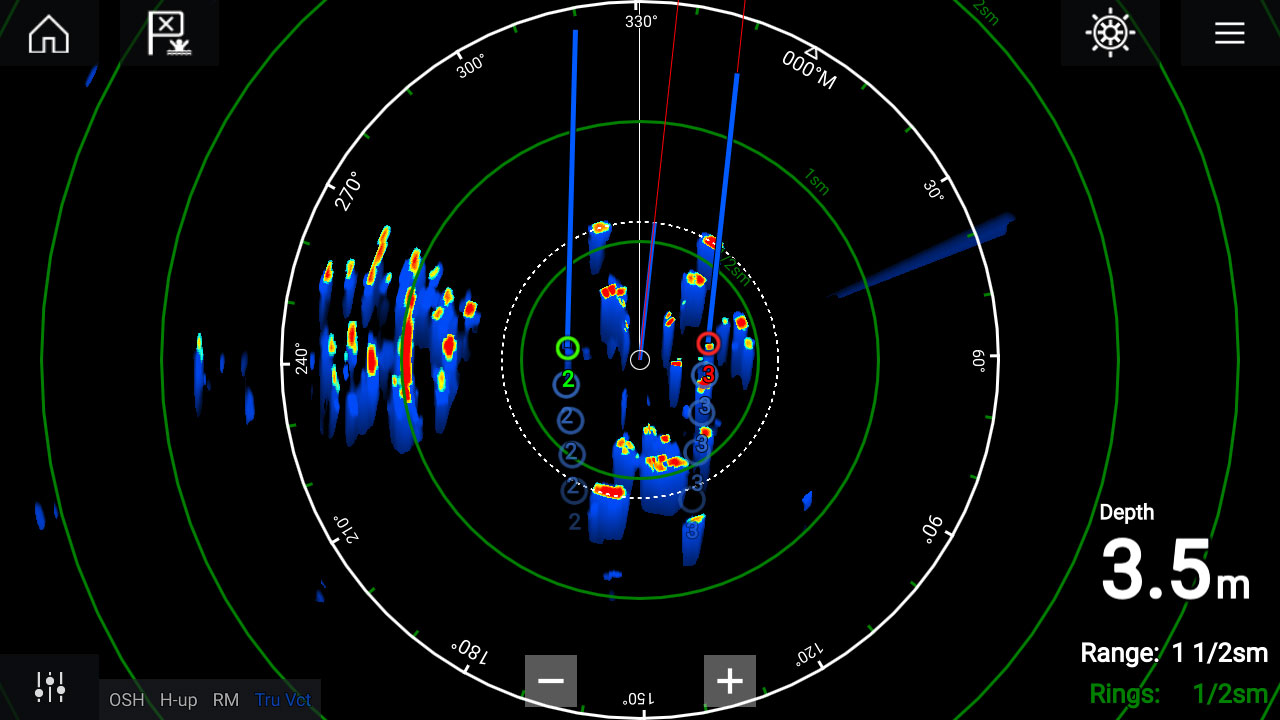

  • Justierbarer True-Trails-Zielverlauf zeigt den Bewegungsverlauf von beweglichen Kontakten
  • CHIRP-Pulskompression erkennt Kontakte in einem Abstand von nur 18 Fuß bei Navigation mit Null-Sichtbarkeit
  • 24-Meilen-Reichweite zur frühzeitigen Erkennung von Verkehr, Navigationshilfen, Landfall und Wetter
  • Sofortiges Erkennen – Quantum startet und ist innerhalb von Sekunden funktionsbereit
  • Hervorragende Interferenzunterdrückung eliminiert das Geräusch von anderen Radargeräten
  • Vereinfachte Installation mit Wi-Fi oder dünn-drahtiger Netzwerkverbindung
  • Einfaches Aufrüsten – Quantum 2 passt an das gleiche Schraubensystem wie andere Scanner von Raymarine
  • Leicht und einfach zu installieren – Quantum wiegt bis zu 50% weniger als vergleichbare Magnetron-Radare
  • Sichere Emissionen – Quantum kann überall an Bord montiert werden
  • Geringer Stromverbrauch für längere Akkulaufzeit bei gesetzten Segeln

WIE FUNKTIONIERT DOPPLER-RADAR

Mikrowellen-Energiewellen prallen von einem fernen Ziel ab, genau wie herkömmlicher Radar.

Bewegliche Ziele senden Echos zurück, deren Frequenzen sich nach oben oder unten von der ursprünglichen Übermittlung verschieben.

Bei sich nähernden Zielen nimmt die Frequenz zu, da die Vorderkante der zurückgeworfenen Echos häufiger empfangen wird je mehr sich die Zielreichweite verringert.

Bei sich entfernenden Zielen nimmt die Frequenz ab, da das zurückgeworfene Echo sich mit zunehmender Reichweite ausbreitet.

Doppler-Radargeräte sind so konzipiert, dass sie diese kleinen Veränderungen in der Wellenfrequenz erkennen, um damit sich bewegende Radarziele zu definieren.

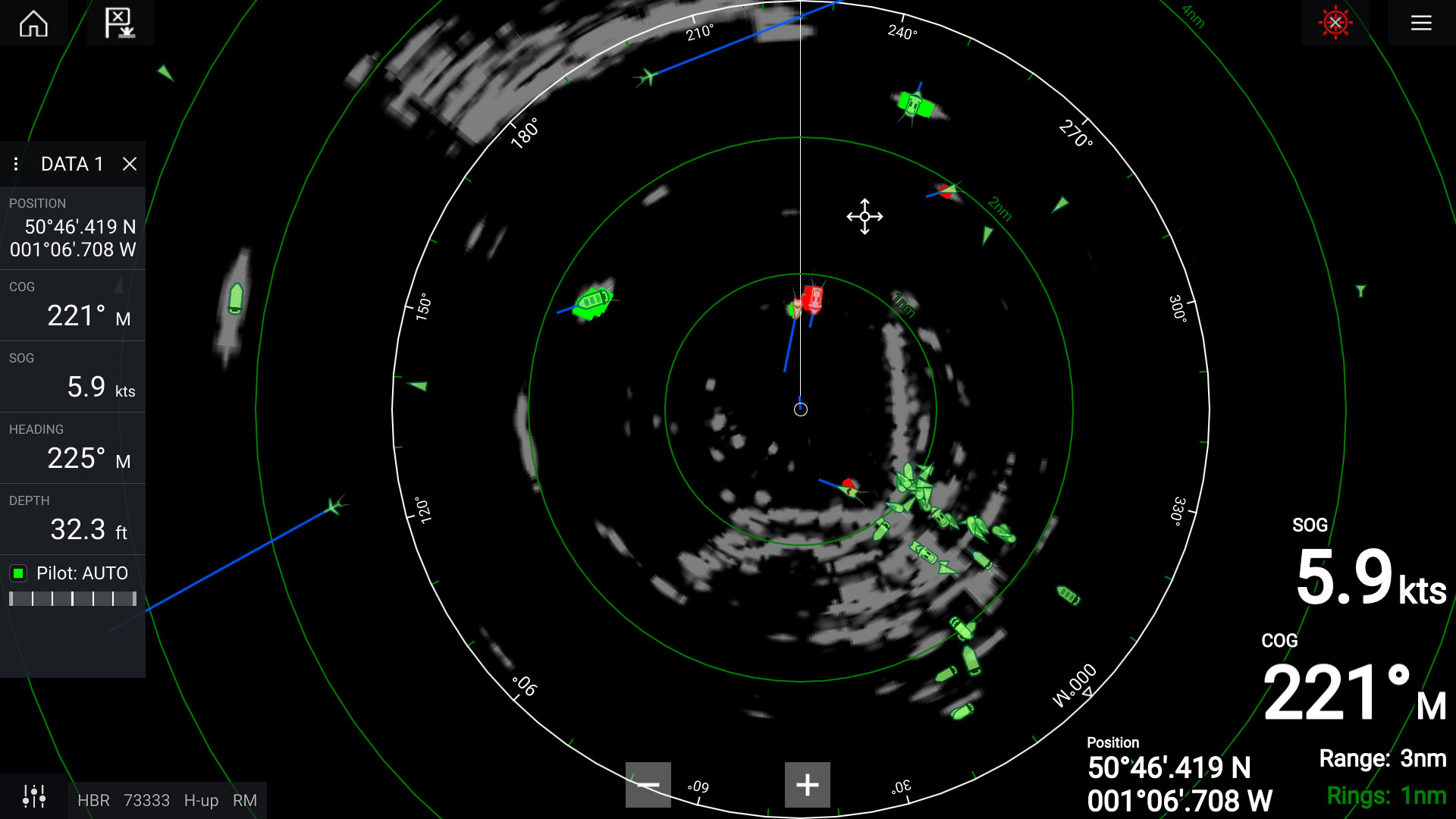

DOPPLER-ZIELVERARBEITUNG

Doppler-Radar ist speziell darauf abgestimmt, Frequenzverschiebungen des Radarechos, das von beweglichen oder stationären Zielen zurückgeworfen wird, zu unterscheiden.

Quantum 2 versieht die beweglichen Ziele mit eindeutigen Farbcodes um aufzuzeigen, ob sie sich nähern oder entfernen.

  • Eingehende Ziele werden rot markiert.
  • Ausgehende Ziele sind grün.

Farbcodierte Ziele machen es einfach, beweglichen Verkehr von anderen stationären Zielen wie Land, Navigationshilfen oder still stehenden/verankerten Schiffen zu unterscheiden.

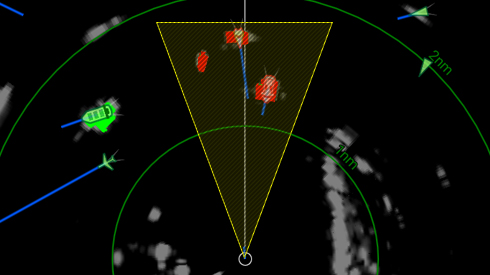

QUANTUM 2 SAFTEY SECTOR

Doppler leistet hervorragende Arbeit, indem er die Aufmerksamkeit auf bewegliche Ziele lenkt, aber er verharmlost stationäre Ziele, was ebenso gefährlich sein kann.

Der Safety Sector schenkt diesen bevorstehenden Gefahren dieselbe Aufmerksamkeit, indem er sie wie eingehende Ziele markiert. Mögliche Ziele umfassen:

  • Bojen.
  • Exponierte Gefahren (Felsen, Rammpfähle usw.).
  • Sich langsam bewegende Schiffe mit geringer Sichtbarkeit.

Der Safety Sector des Quantum 2 umfasst 15° vom Bug bis zu einer Entfernung von etwa 200 Metern.

HINWEIS: Der Safety Sector ist auf dem Display nicht sichtbar. Quantum 2 verarbeitet Ziele in diesem Bereich automatisch und markiert sie rot.

Display im Lieferumfang nicht enthalten.

AxiomPro-RadarTargets

Varianten (bitte oben am Preis auswählen)

Art.-Nr. Beschreibung
E70498 Quantum 2 Q24D (Doppler) ohne Kabel
T70416 Quantum 2 Q24D (Doppler) mit 10 m Strom-und Datenkabel
T70417 Quantum 2 Q24D (Doppler) mit 15 m Strom-und Datenkabel
Weiterführende Links zu "Raymarine Quantum 2 Chirp Radar (versch. Typen)"

ALLGEMEINE SPEZIFIKATIONEN

Abmessungen:
Durchmesser | Höhe

541,0 mm | 209,5 mm
Gewicht: 5,6 kg
Bordspannung: Entweder 12 V oder 24 V DC Nominal
Minimum: 10,8 V DC | Maximal: 31,2 V DC
Stromverbrauch: Sendemodus (maximal): 17 W | Standby-Modus: 7 W | Schlafmodus (gilt nur für Radargeräte über Wi-Fi): 2 W
Wasserdichtigkeit: IPX6
Betriebstemperaturbereich: -10 °C bis +55 °C
Lagertemperaturbereich: -25 °C bis +70 °C
Zusätzliche Lagerbedingungen: Aufrecht lagern; Entlüftung an der Unterseite nicht blockieren
Luftfeuchte: Bis zu 95 % bei 35 °C
Maximale Windgeschwindigkeit: 100 kn

SENDER

Typ: X-Band-Solid-State-Sender mit Pulskompressionstechnologie
Sendefrequenz: 9354 MHz bis 9446 MHz
Höchstleistung: 20 W
Duplexer: Zirkulator
Pulsbreite (3 dB): 4  ns bis 14,7
Chirp-Längen: Chirp-Längen: 40  ns bis
Pulswiederholfrequenz: 2083 Hz
Chirp-Bandbreite: Bis zu 32 MHz
Standby-Modus Scanner-Rotation – AUS | Scanner-Sendung – AUS | Wi-Fi-Verbindung – AN

ANTENNE

Typ: Patch-Array
Öffnungswinkel (nominal): Horizontal: 4,9° | Vertikal: 20°
Polarisation Horizontal
Drehgeschwindigkeit 24 U/min nominal

DOPPLER

Zielverfolgung Verfolgung von 10 simultanen MARPA- und / oder ARPA-Zielen (mit Doppler-gestütztem ARPA)
Zielfilterung: True-Motion-Modus identifiziert nur die Objekte, die sich relativ zum Schiff bewegen
