Harken H1984 Black Magic 44 mm Überleitungsblock

Die Harken Black Magic Überleitungsblöcke sind spezielle Umlenkblöcke für die Führung von Fallen und Kontrollleinen über das Kajütdach. Sie werden hinter den Stoppern montiert und ermöglichen es, Leinen auf die gegenüberliegende Winsch zu führen.

Die Konstruktion verbindet eine kompakte Bauform mit einer großflächigen Basis und einer für hohe Belastungen ausgelegten Scheibe. Dadurch eignen sich die Blöcke insbesondere für stark belastete Fallen- und Kontrollleinen auf größeren Segelbooten.

Die Baureihe umfasst zwei Größen: H1984 mit 44-mm-Scheibe und H1981 mit 56-mm-Scheibe.

Technische Daten der Varianten

Die Werte stammen aus der Harken-Installationsanleitung für die Crossover Blocks 1981 und 1984. Die angegebenen Gewichte beziehen sich auf die Ausführung einschließlich Befestigungsmaterial.

Funktion der Überleitungsblöcke

Überleitungsblöcke werden eingesetzt, wenn Fallen oder Kontrollleinen von einer Seite des Kajütdachs zur anderen geführt werden sollen.

Die Blöcke werden hinter einer Stopperbank montiert. Dadurch kann eine Leine beispielsweise von einem Stopper auf der einen Seite des Kajütdachs zu einer Winsch auf der gegenüberliegenden Seite geführt werden.

Diese Anordnung schafft eine übersichtliche Leinenführung und ermöglicht eine flexible Bedienung der Fallen und Kontrollleinen.

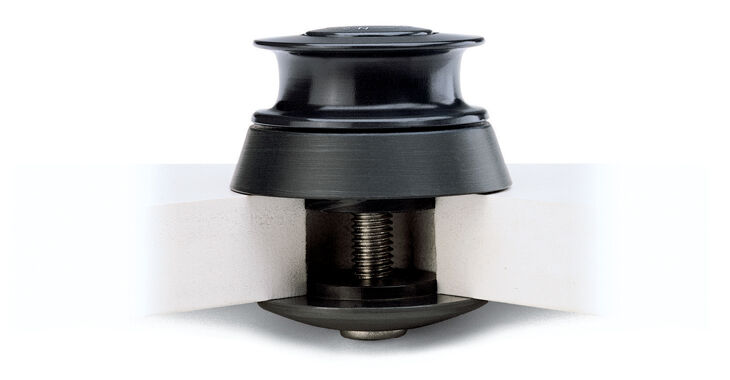

Die große Auflagefläche der Blöcke verteilt die auftretenden Kräfte auf die Montagefläche und ist insbesondere bei Sandwich- und Kernkonstruktionen des Decks von Vorteil. Die integrierte Erhöhung und die speziell geformte Gegenplatte sind Bestandteil der Konstruktion.

Harken H1984 – 44 mm

Der H1984 ist die kleinere Ausführung mit einer 44-mm-Scheibe.

Er ist für Leinen bis 10 mm ausgelegt und erreicht eine maximale Arbeitslast von 907 kg bei einer Bruchlast von 1.814 kg.

Harken empfiehlt diese Größe für Boote bis etwa 11,5 m bzw. 38 Fuß. Damit eignet sich der H1984 insbesondere für kleinere und mittlere Fahrten- und Regattasegelboote.

Harken H1981 – 56 mm

Der H1981 ist die größere und höher belastbare Ausführung.

Die 56-mm-Scheibe ist für Leinen bis 12 mm geeignet. Die maximale Arbeitslast beträgt 1.361 kg, die Bruchlast 2.721 kg.

Diese Variante ist für größere Boote bis etwa 15 m bzw. 48 Fuß vorgesehen und eignet sich entsprechend für stärker belastete Fallen- und Kontrollleinen.

Unterschiede der beiden Größen

Die Wahl zwischen H1984 und H1981 richtet sich vor allem nach Leinendurchmesser, Belastung und Bootsgröße.

• H1984: 44-mm-Scheibe, Leinen bis 10 mm, Arbeitslast 907 kg
• H1981: 56-mm-Scheibe, Leinen bis 12 mm, Arbeitslast 1.361 kg

Der H1981 bietet damit eine größere Scheibe und höhere Belastbarkeit und ist für größere Boote beziehungsweise stärker belastete Leinenführungen vorgesehen.

Typische Einsatzbereiche

Die Harken Black Magic Überleitungsblöcke eignen sich insbesondere für:

• Großfall
• Genuafall
• Spinnakerfall
• Reffleinen
• Kontrollleinen
• Trimmleinen
• Leinenführungen über das Kajütdach
• Umlenkungen hinter Stopperbänken
• Leinenführung zu gegenüberliegenden Winschen

Auswahl der passenden Variante

H1984
Für Leinen bis 10 mm und Boote bis etwa 11,5 m / 38 Fuß.

H1981
Für Leinen bis 12 mm und Boote bis etwa 15 m / 48 Fuß sowie für entsprechend höhere Belastungen.

Bei der Auswahl sollten neben dem Leinendurchmesser insbesondere die tatsächlich auftretenden Kräfte und die vorhandene Deckskonstruktion berücksichtigt werden.

Montage und Belastbarkeit

Die Überleitungsblöcke werden durch das Deck montiert. Das mitgelieferte beziehungsweise vorgesehene Befestigungssystem muss zur jeweiligen Deckskonstruktion passen.

Die angegebene maximale Arbeitslast darf nicht überschritten werden. Die Bruchlast beschreibt die Belastung, bei der das Bauteil versagen kann, und ist nicht mit einer zulässigen Dauerbelastung gleichzusetzen.

Bei der Montage ist außerdem darauf zu achten, dass Deck, Gegenplatte und Befestigungsmittel für die auftretenden Kräfte geeignet sind.
