Hertz HCP 4M - 4-Kanal Verstärker 4x95W

Produktinformationen "Hertz HCP 4M - 4-Kanal Verstärker 4x95W"

Der HCP 4 M Marine-Verstärker verfügt über ein kompaktes Design, das bereit für offene Gewässer ist, und sorgt für eine Menge saubere Leistung. Der Kühlkörper des HCP M ist aus extrudiertem Aluminium gefertigt, einem Material mit unübertroffener Leichtigkeit, Robustheit und Wärmeableitung. Um die Größe auf ein Minimum zu beschränken, sind die Leistungstransistoren zwischen der Leiterplatte und der Oberseite des Kühlkörpers angeordnet, wo sich die Wärme ansammelt. Entstandene Wärme wird dann zu dem besonderen Ableitungs-„Flügel“ an der Seite des Verstärkers geleitet. Sowohl Pre-In- und Speaker-In-Eingänge verfügen über eine speziell ausgewogene Schaltung, die eine hohe Unterdrückung von elektromagnetischen Störungen zur Erzielung rauscharmer Ergebnisse sicherstellt. Die Frequenzweiche des HCP M Verstärkers gewährleistet eine hohe Flexibilität: vollständig einstellbare Tiefpass- und Hochpassfilter mit 12 dB/Okt. und 24 dB/Okt. Flankensteilheit je nach Verstärkermodell; zur Verbesserung niedriger Frequenzen steht auch Bass-Boost zur Verfügung. Das HCP-4 M 4-Kanal-Modell verfügt auch über ein Filter mit erweitertem Frequenzbereich, das bei der Konzeption aktiver 2-Wege-Lautsprechersysteme verwendet werden kann.

Hauptmerkmale

Channels 4 - 3 - 2

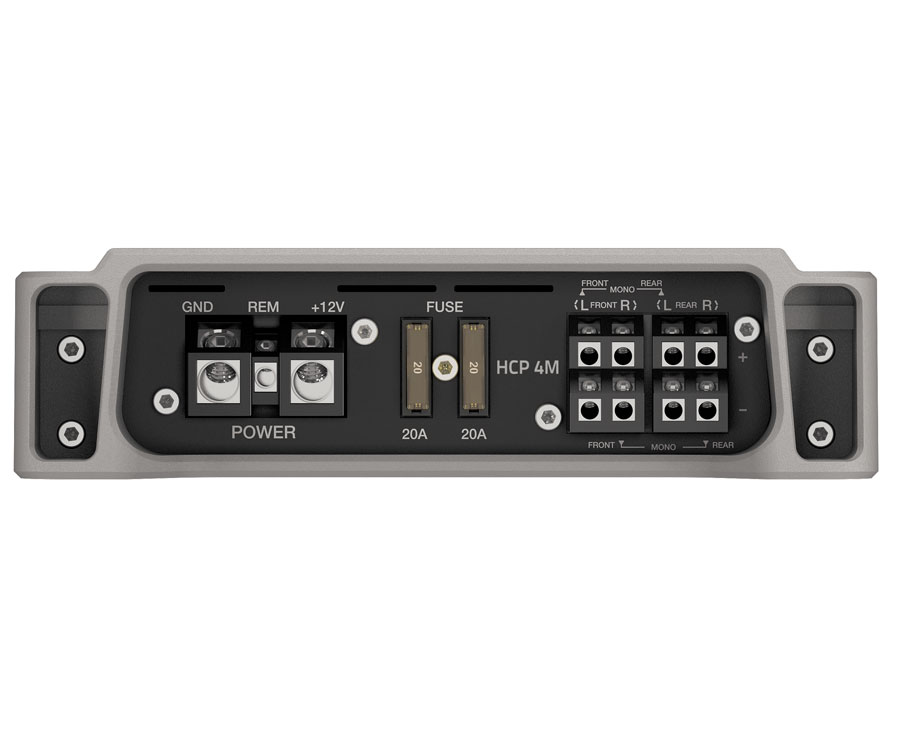

POWER SUPPLY
Power supply voltage / fuse: 11 ÷ 15 VDC / 2 x 20 A
ldling current (power ON/OFF): 1 A / 0.04 mA
Consumption@ 1Ω, 14.4 VDC (Max Musical Power): 21 A
Remote In: 7 ÷ 15 VDC - 1 mA
ART: Automatic Remote Turn-OniOff with Speaker-ln
AMPLIFIER STAGE
Distorsion - TliD (100Hz @ 4Ω): 0.01%
Bandwidth: 10 ÷ 45 kHz
S/N Ratlo (A welghted @ 1 V): 103 dB
Damping factor (100Hz @ 4Ω) 120
Pre-ln sensitivity: 0.2 ÷ 5 VRMS
Speaker-ln sensitivity: 0.8 ÷ 20 VRMS
Load impedance (MIN)
@4Ch:
@3Ch:
@2Ch:

2 Ω + 2 Ω + 4 Ω
2 Ω
4 Ω
Max size (mm/in): 315 x 190 x 50 / 12.40 x 7.48 x 1.97
Weight (kg/lb): 2.62 / 5.77
Adjustable Crossovers yes

Ausgangsleistung

OUTPUT POWER (RMS) @ 14.4 VDC, THD 1%
4Ch 55 W x 4 (4Ω)
4Ch 85 W x 4 (2Ω)
3Ch 55 W x 2 (4Ω) + 170 W x 1 (4Ω)
3Ch 85 W x 2 (2Ω) + 170 W x 1 (4Ω)
2Ch 170 W x 2 (4Ω)
OUTPUT POWER (RMS) @ 14.4 VDC, THD 10%
4Ch 65 W x 4 (4Ω)
4Ch 95 W x 4 (2Ω)
3Ch 65 W x 2 (4Ω) + 190 W x 1 (4Ω)
3Ch 95 W x 2 (2Ω) + 190 W x 1 (4Ω)
2Ch 190 W x 2 (4Ω)
CEA 2006-A RATINGS
RMS Power (4 Ω, ≤ 1 % THD+N,14.4 V): 50 W x 4 Ch
S/N Ratio (ref. 1 W output) 82 dBA
Total Power RMS 760 W

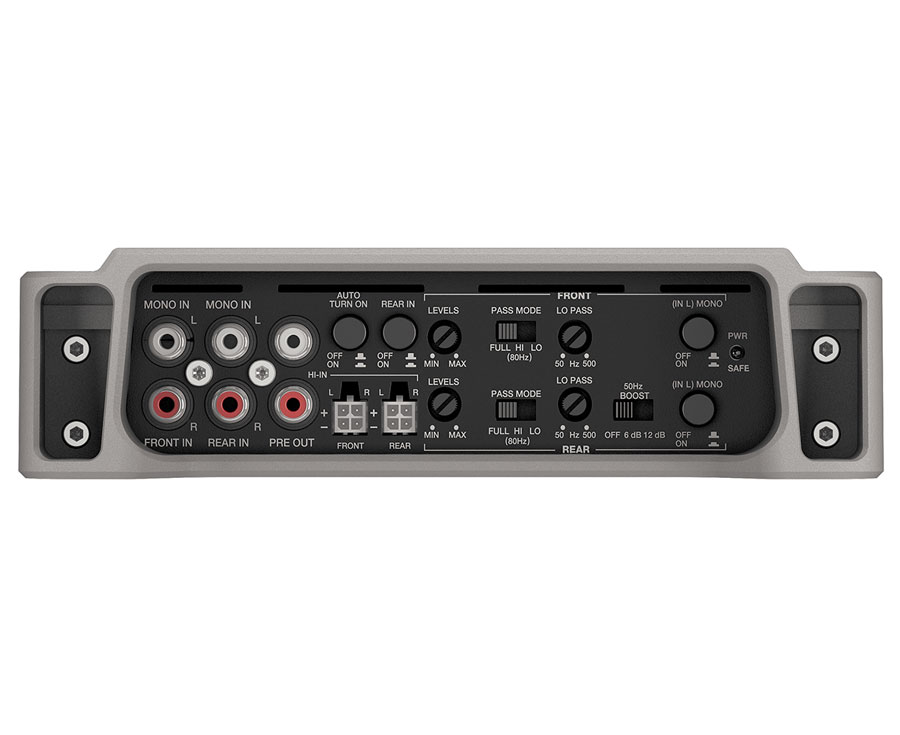

Inputs / Filter

lnputs: PRE IN / SPEAKER IN
Pre Out FULL range (FRONT) Yes
FRONT Ch. filters FULL: Yes
Hi-Pass: 80 Hz @ 12 dB/Oct
Lo-Pass: 50 ÷ 500 Hz @ 12 dB/Oct
REAR Ch. filters FULL: Yes
Hi-Pass: 80 Hz @ 12 dB/Oct
Lo-Pass: 50 ÷ 500 Hz @ 12 dB/Oct
FRONT Ch. MONO (on/off): Yes
REAR Ch. MONO (on/off): Yes
BOOST 50 Hz (adjust): (0 / 6 / 12) dB

Physikalische Spezifikationen

HCP 4M
  mm in
A 315 12.40
B 291 11.45
C 190 7.48
D 166 6.53
E 50 1.97

Technologien

HCP 4M
D-CLASS-ENDSTUFE

Netzteil mit Mehrwicklungstransformator, Low-ESR 105°C Kondensatoren, D-Class 2 Ω stabile Ausgangsstufe.

HCP 4M
KORROSIONSSCHUTZ

Die Korrosion von Elektronikkomponenten, die durch Kontakt mit nassen Umgebungen verursacht wird, wird durch die Verwendung spezieller (epoxidbeschichteter) Leiterplatten in Marinequalität vollständig neutralisiert.

HCP 4M
SALZNEBEL GETESTET

Um die von ASTM-B117 geforderten Standards zu erfüllen, werden Hertz Marine-Produkte mit massivem Salzsprühnebel getestet, um eine vollständige Korrosionsbeständigkeit zu gewährleisten, die typisch für dieses atmosphärische Mittel ist.

HCP 4M
WASSERSTRAHLGEPRÜFT

Der Schutzgrad IP64 definiert alle Produkte von Hertz Marine als vollständig geschützt gegen Wasserstrahlen verschiedener Arten, was sie in der Meeresumwelt hochleistungsfähig macht.
