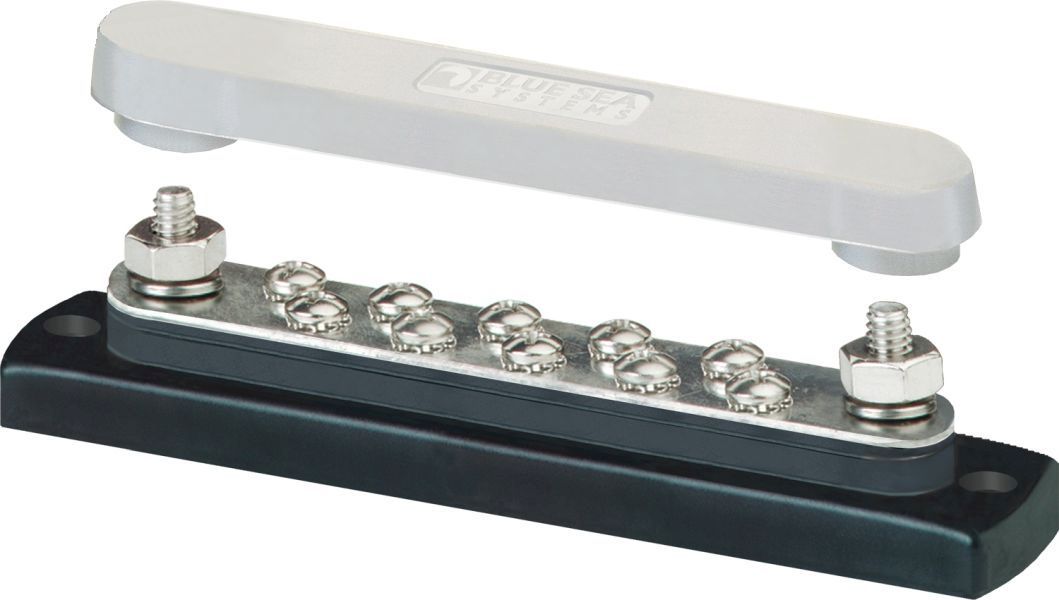

Hochwertige Sammelschiene aus verzinntem Kupfer, mit 2 Gewindebolzen Ø ¼“ (6,3 mm) und 10 Schraubanschlüssen Ø 4 mm.Schutzkappe aus transparentem widerstandsfähigem Kunststoff im Lieferumfang.Spannungsbereich max. 300 V AC / 48 V DC, Dauerbelastung max. 130 A AC / 150 A DC.Maße (BxHxT): 149 x 32 x 38 mm.

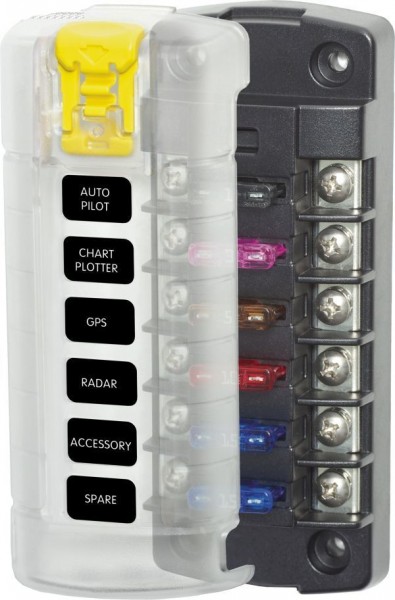

Sicherungskasten für KFZ-Flachstecksicherungen,nicht gebrückte Ausführung, mit 6 Stromkreisen- Je 1 separater Ein- und Ausgang je Stromkreis- Gehäuse aus widerstandsfähigem Polycarbonat- Mattierte Abdeckung- Maximalstromstärke je Stromkreis 30 A, gesamt max. 100 A- Maximale Spannung 32 V DC§§§- Maße (BxHxT): 54 x 34 x 39 mm
Lieferung erfolgt ohne Stromkreiskennzeichen und ohne Sicherungen

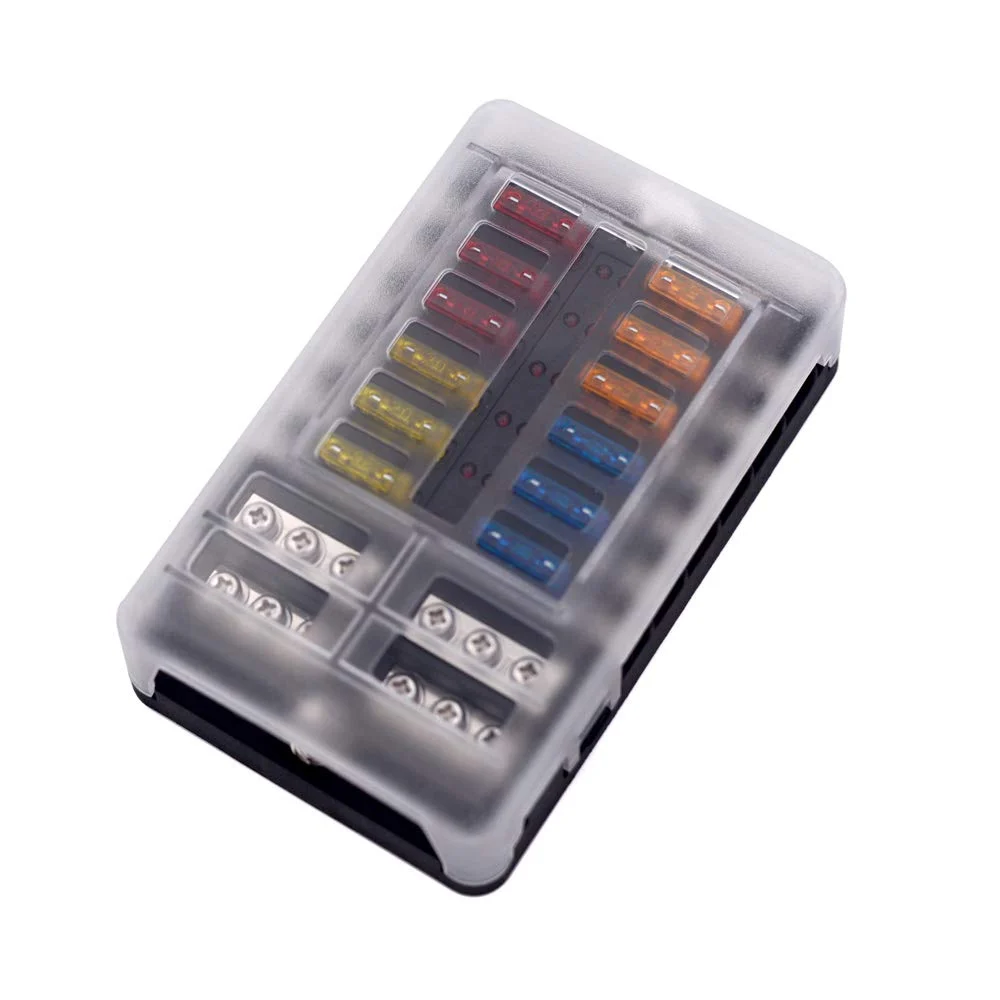

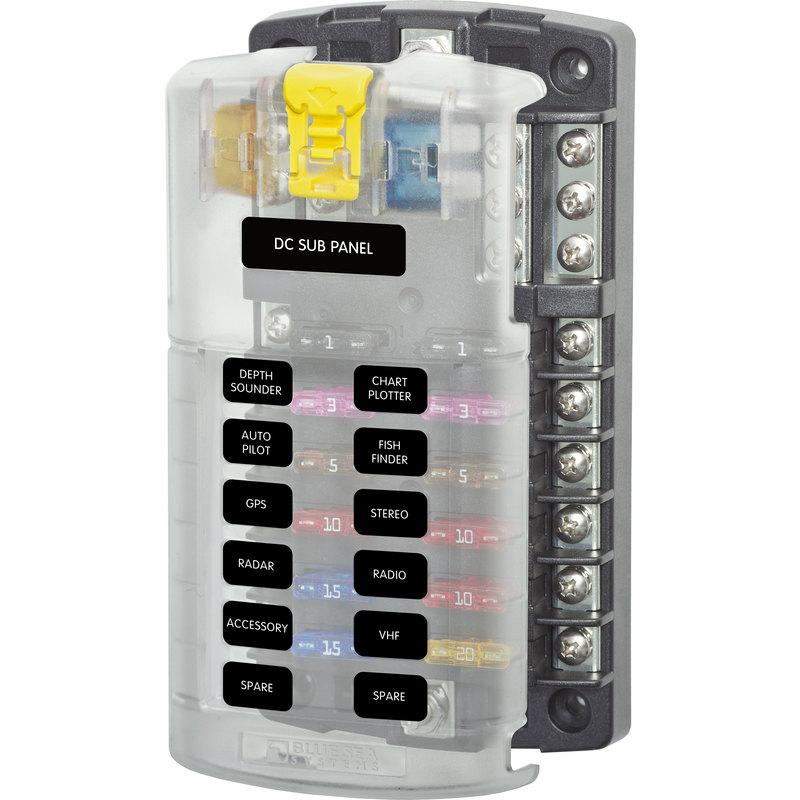

Schaltungen
12
Maximale Stromstärke
100 A pro Block,30 A pro Stromkreis
Maximale Spannung
32V Gleichstrom
Montage
#8 Schraube (M4)
Negativer Bus
Nr. 10-32 Stud
Positiver Bus
Nr. 10-32 Stud
Empfohlenes Drehmoment
2,71 N·m (24 in-lb)
Drehmoment der Schraubklemmen
18 in-lb (2,03 Nm)
Schraubklemmentyp
Nr. 8-32 Schrauben mit unverlierbarer Sternsicherungsscheibe
Gewicht
0,75 lb (0,34 kg)

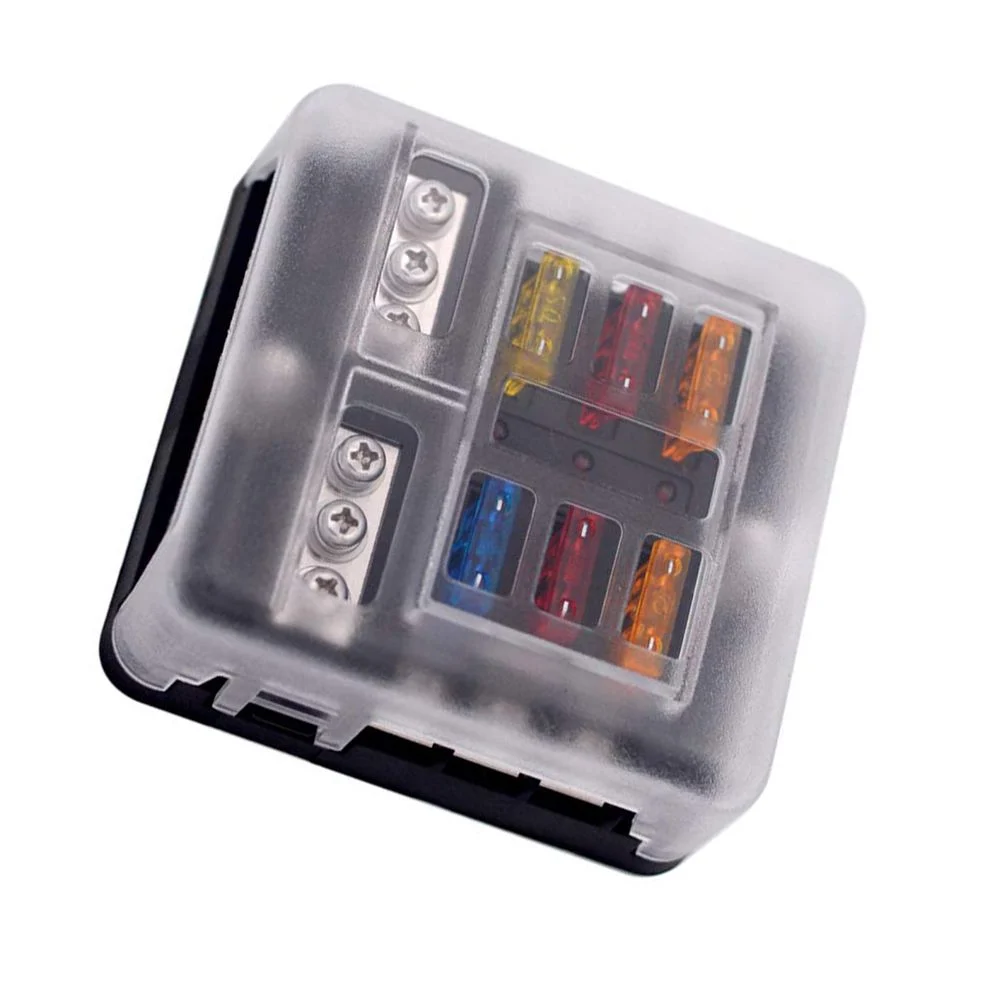

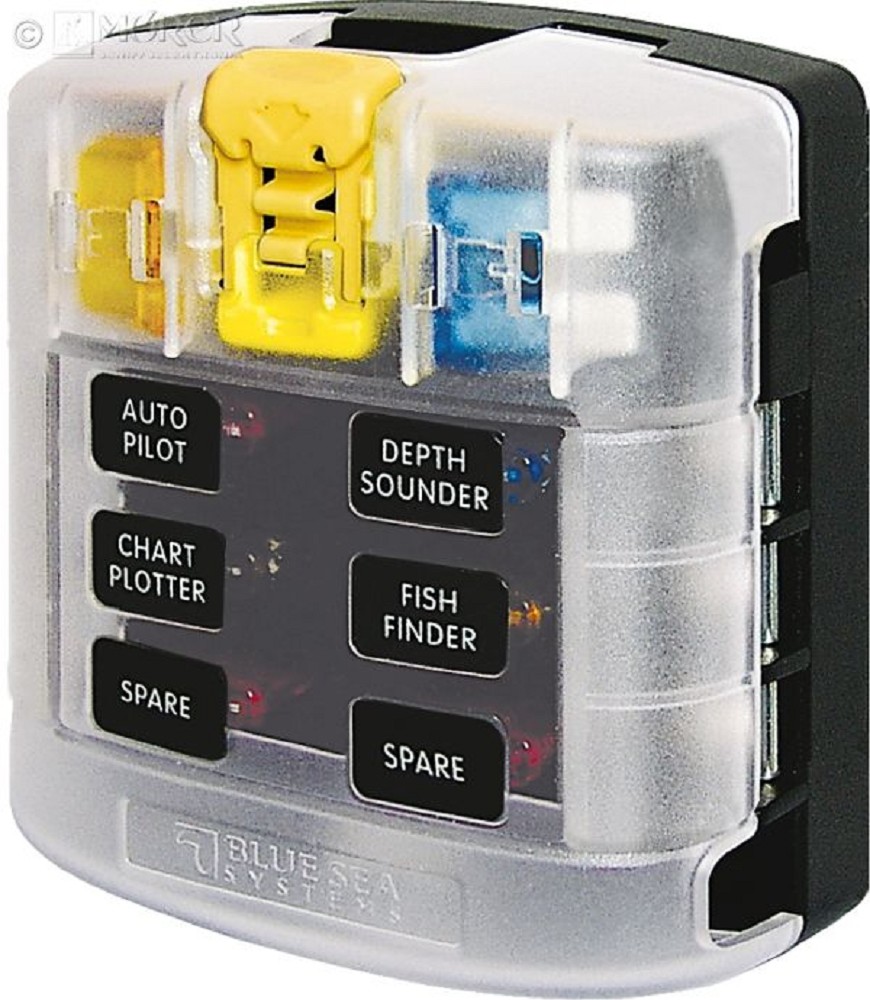

Sicherungskasten für KFZ-Flachstecksicherungen, mit 6 Stromkreisen.
Verzinnte Kupfer-Sammelschienen mit Schraubanschlüssen
Gehäuse aus widerstandsfähigem Polycarbonat
Mattierte Abdeckung mit Platz für 2 Ersatzsicherungen
Maximalstromstärke je Stromkreis 30 A, gesamt max. 100 A
Maximale Spannung 32 V DC
Maße (BxHxT): 84,2 x 92,8 x 38,6 mm
!!! Lieferung erfolgt ohne Stromkreiskennzeichen und ohne Sicherungen !!!

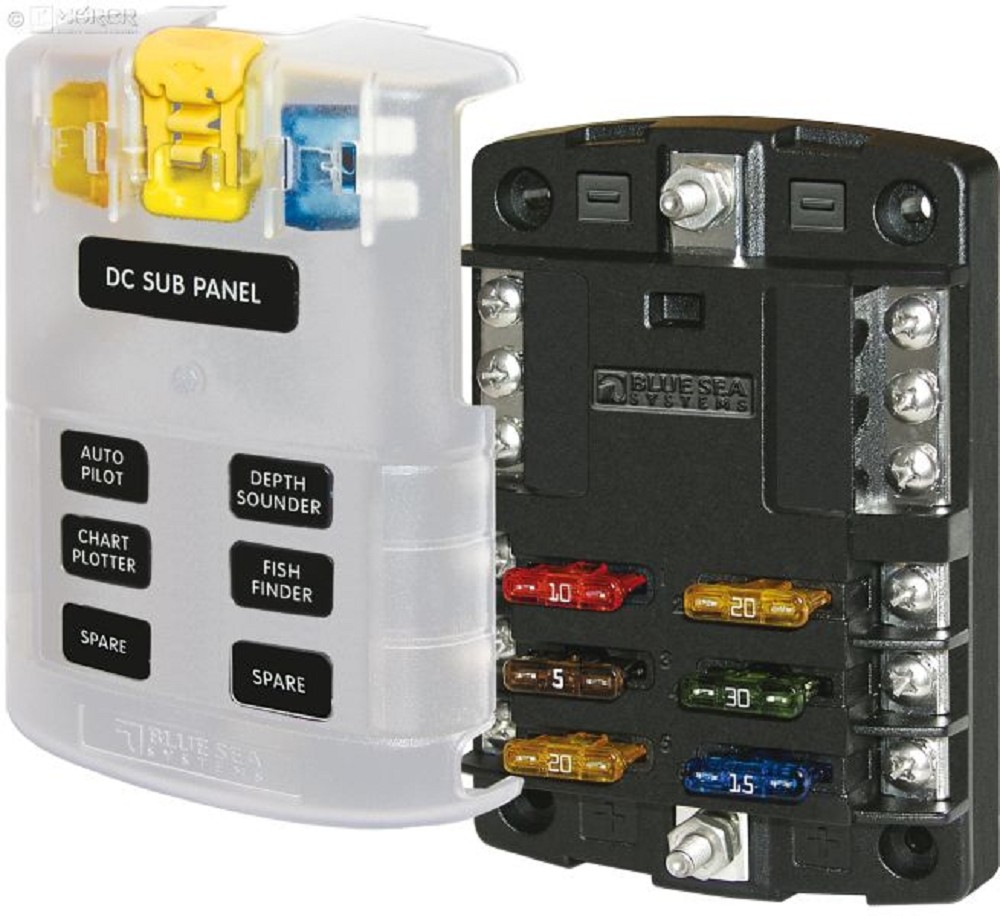

Sicherungskasten für KFZ-Flachstecksicherungen, mit 6 Stromkreisen und Minus-Anschlüssen.
Verzinnte Kupfer-Sammelschienen mit Schraubanschlüssen
Gehäuse aus widerstandsfähigem Polycarbonat
Mattierte Abdeckung mit Platz für 2 Ersatzsicherungen
Mit integrierter Minus-Sammelschiene, beidseitig
Maximalstromstärke je Stromkreis 30 A, gesamt max. 100 A
Maximale Spannung 32 V DC
Maße (BxHxT): 84,2 x 124,3 x 38,6 mm
!!! Lieferung erfolgt ohne Stromkreiskennzeichen und ohne Sicherungen !!!
Ein Kabel ist ein wesentlicher Bestandteil in Elektroinstallationen und dem Großteil der kommerziellen Datenübertragungsnetze. Weiterentwicklungen der Kabeltypen erfolgen im Allgemeinen als Reaktion auf die Nachfrage nach höherer Leistungsstärke und besseren Qualitätsstandards.Getwistete Kabel werden unter anderem für den Anschluss von Überwachungspanelen verwendet. Die Kabeladern sind entsprechend dem jeweiligen Kabel zwei-, drei- oder fünffach getwistet.

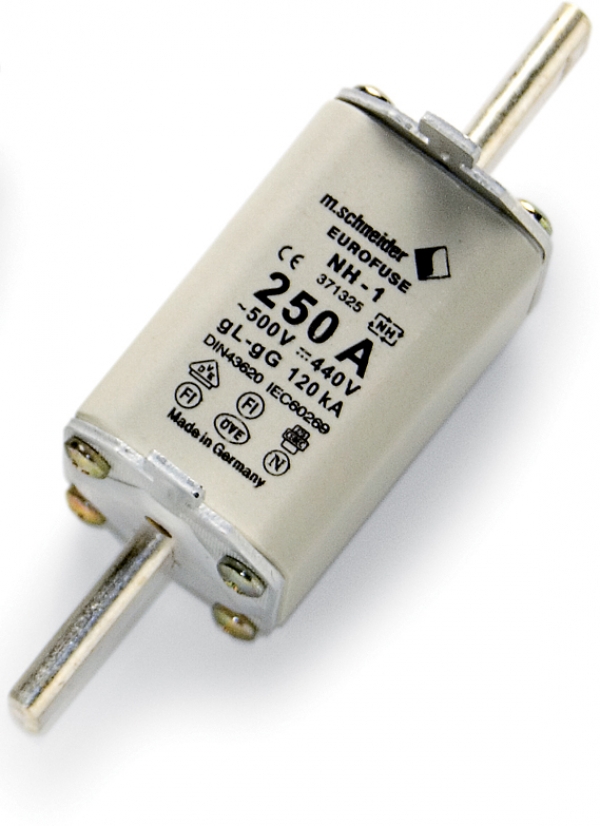

Industriesicherungen dienen dem Schutz der Kabel. Durch ein Kabel kann nur eine bestimmte Menge an Strom fließen. Wenn der Strom diese Menge überschreitet, dient die Industriesicherung als Schutzvorrichtung, um gefährliche Situationen wie Brände zu verhindern. DIN steht für ‘Deutsche Industrie Norm’, wobei die 00-Serie bis zu 160A und die 1-Serie bis zu 250A abwickeln kann.

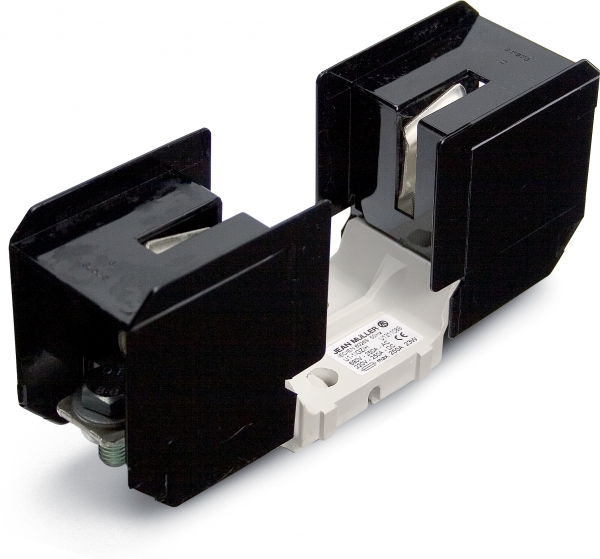

Industriesicherungen dienen dem Schutz der Kabel. Durch ein Kabel kann nur eine bestimmte Menge an Strom fließen. Wenn der Strom diese Menge überschreitet, dient die Industriesicherung als Schutzvorrichtung, um gefährliche Situationen wie Brände zu verhindern. DIN steht für ‘Deutsche Industrie Norm’, wobei die 00-Serie bis zu 160A und die 1-Serie bis zu 250A abwickeln kann.

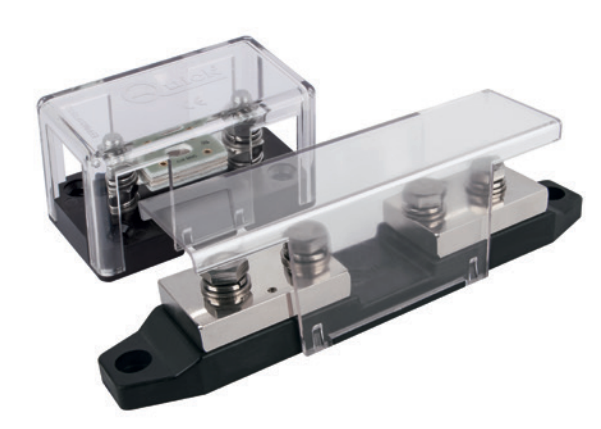

Quick Typ:
Sicherungshalter für Sicherungen bis zu 400A

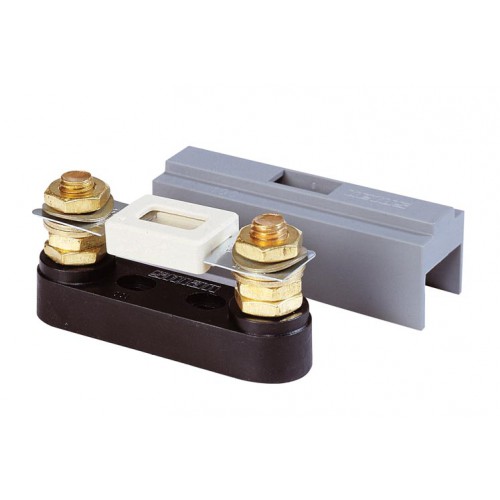

Quick Sicherungshalter für Streifensicherung
Sicherungen und Halter speziell für die hohen Lasten bei Bugstrahlrudern
Art.-No.
Beschreibung
QI 55001
Sicherungshalter bis zu 400 A
QI 55002
Sicherungshalter ab 400 A
Bitte oben gewünschten Typ der Sicherung auswählen.
Berechnungsbeispiel für Sicherungen bei Bugschrauben und Ankerwinden:
Motorleistung: 4,3 kW
4,3 kW = 4.300 W
4.300 W geteilt durch 12V = 358,3 A
Wählen Sie in diesem Fall die nächst größere Sicherung, in diesem Fall 400A

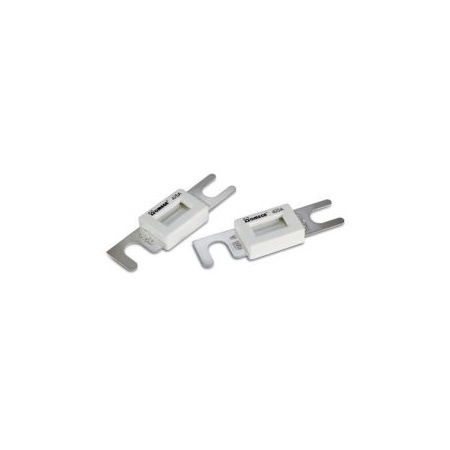

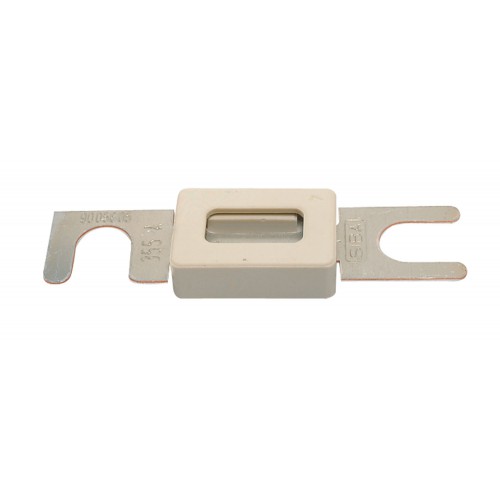

Art.-No.
Beschreibung
QI 55130
Sicherung 130 A
QI 55150
Sicherung 150 A
QI 55225
Sicherung 225 A
QI 55275
Sicherung 275 A
QI 55325
Sicherung 325 A
QI 55350
Sicherung 350 A
QI 55400
Sicherung 400 A
QI 55500
Sicherung 500 A

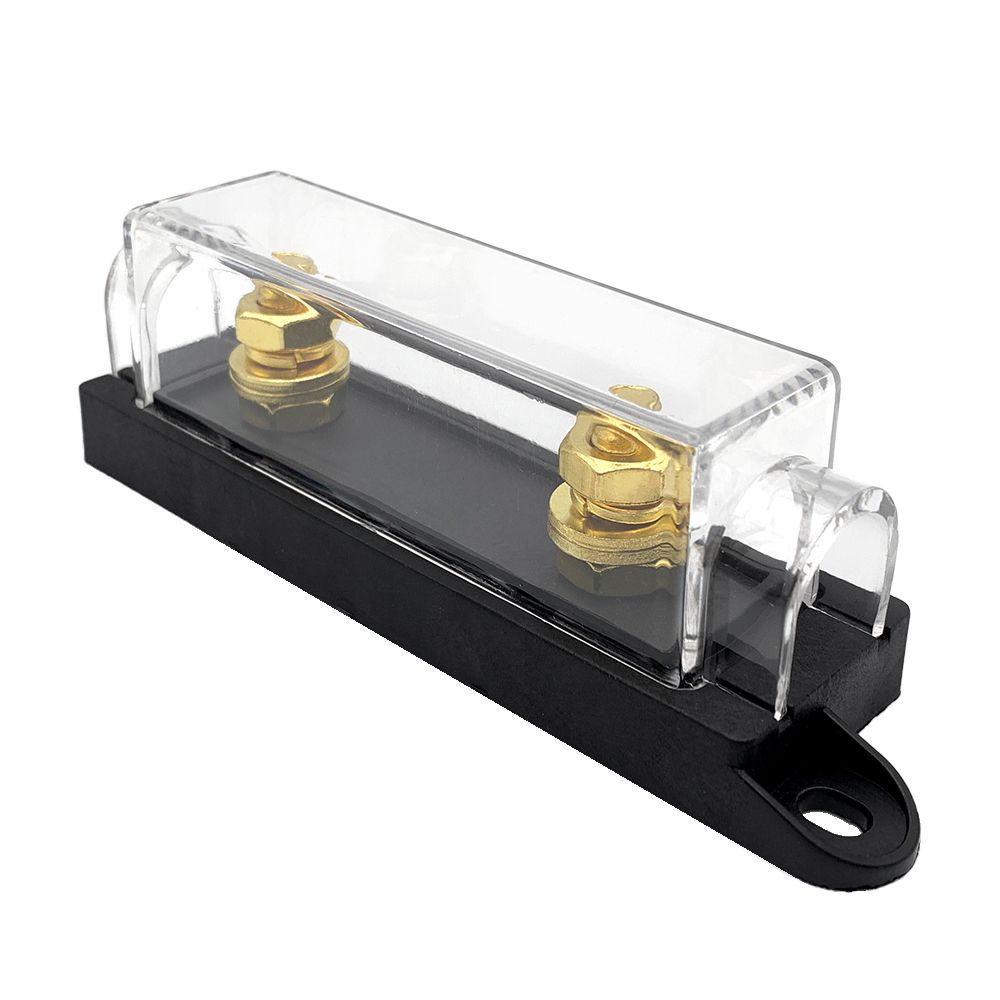

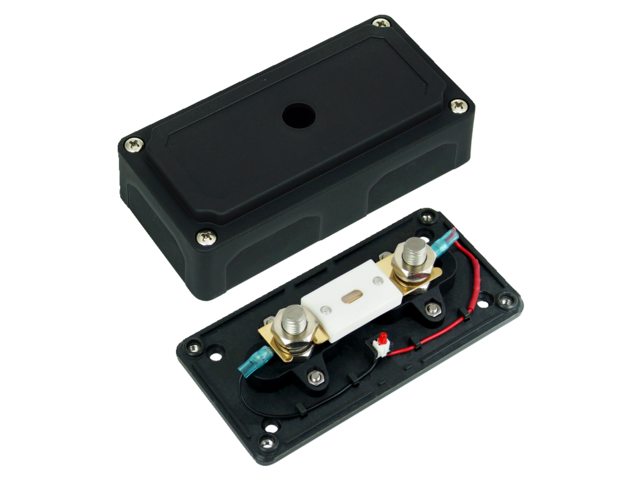

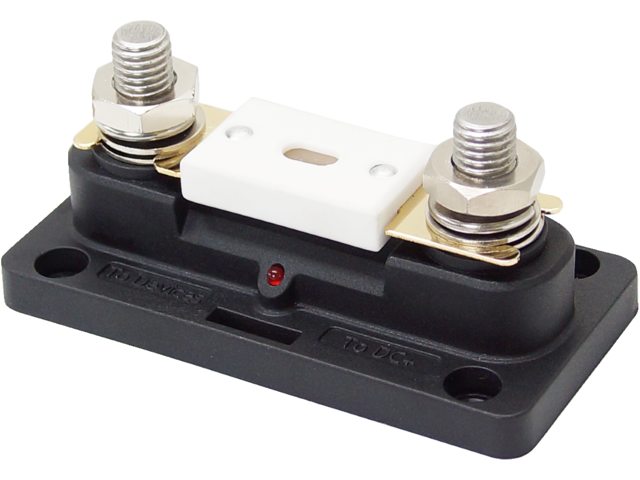

Sicherungshalter aus glasfaserverstärktem Nylon für hohe Festigkeit und Haltbarkeit. Mit geschlossener Abdeckung und Sichtfenster, durch das man die LED-Anzeige für durchgebrannte Sicherungen sehen kann. Die Abdeckung hat sechs entnehmbare Segmente, um die Montage des Kabels aus verschiedenen Winkeln zu ermöglichen. Aufgrund der abgestimmten Abmessungen kann dieser Sicherungshalter problemlos mit den Minibatterieschaltern (14.452.145 und 14.452.146) und den Hochleistungssammelschienen (14.425.947 und 14.425.948) kombiniert werden.
BxLxH: 138 x 69 x 44,5mm
Spannung: max. 32V-DC
Stromstärke: max. 300A Dauerstrom

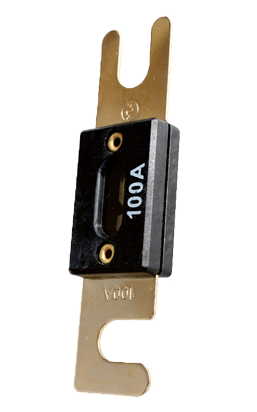

geeignet für ANL-Sicherungen von 100-300A
Anschlussbolzen 2 x M10 (3/8")
Talamex Typ:

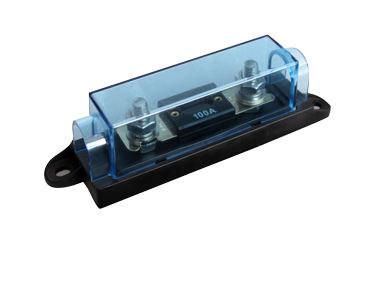

Sicherungshalter ANL mit LED-Indikator
Sicherungshalter mit transparenter Abdeckung und LED Anzeige für durchgebrannte Sicherungen. Lieferung mit 5 Etiketten
B x L x H: 49 x 98 x 50mm
Spannung: max 32V DC
Stromstärke: max. 300A Dauerstrom
geeignet für ANL-Sicherungen von 35-300A (nicht enthalten)
Anschlussbolzen 2 x M10 (3/8")
Ein modulares System, das Sicherungshalter und Sammelschiene auf einfache Weise zu einer Einheit kombiniert. Mit den beiden Geräten sind vier verschiedene Konfigurationen möglich (siehe Bilder).

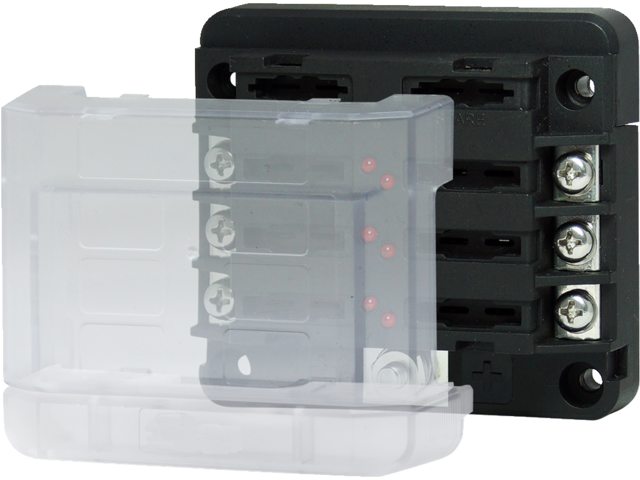

Der Sicherungshalter kann sechs Sicherungen (ATP / ATC / ATO) und zwei Ersatzsicherungen aufnehmen. Der Sicherungshalter hat eine transparente Abdeckung und LED-Anzeigen für durchgebrannte Sicherungen. Der Sicherungshalter wird mit 60 verschiedenen Etikettenaufklebern geliefert.
Nennspannung: max. 32V-DC
Ampere-Wert pro Stromkreis 30A, maximaler kumulativer Amperewert: 100A pro Block
Schraubengröße: M4 (5/32")
Abmessungen (LxBxH): 78 x 86 x 41mm
14425950 Modul 1: Sicherungshalter
Modul 2
Die Stromschiene hat einen M5-Bolzen und 12 M4-Schraubklemmen • LxBxH: 78 x 60 x 41mm
Je nach Ausführung oben im Dropdown auswählen

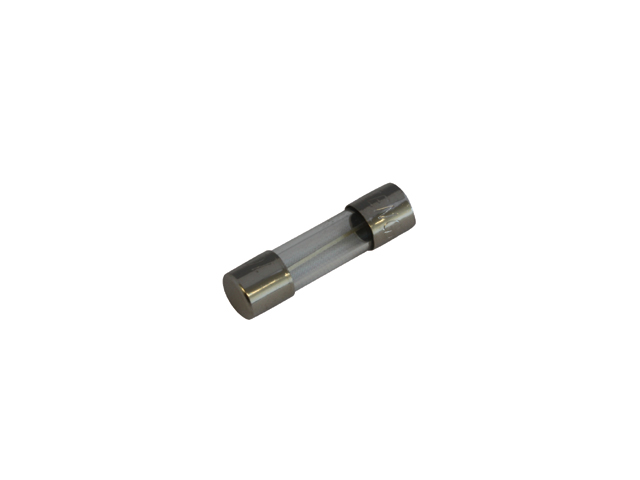

Geeignet für alle Sicherungen von 40-50-63-80-100-125-160-200-250-300-355-425- und 500 Amp. Die hierzu gehörenden Sicherungen (nicht im Lieferumfang enthalten) sind sog. "träge" Schmelzsicherungen. Sie sind in Glas eingekapselt um Feuer zu vermeiden. Wir raten Ihnen diese Halterung auch zwecks Aufbewahrung der Ersatzsicherung zu verwerden.
