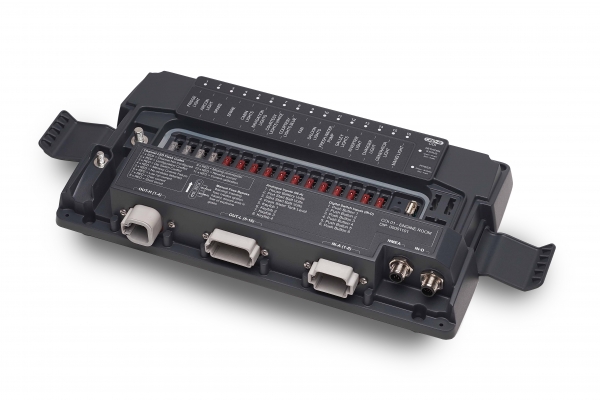

CZone Combination Output Interface COI
2.495,07 €
% Regulärer Preis: 2.867,90 € (13% gespart)
Lieferzeit ca. 2-6 Werktage
Produktinformationen "CZone Combination Output Interface COI"
Durch die Combination Output Interface (COI = Kombinations-Ausgangsschnittstelle) werden mehrere Ein- und Ausgangsgeräte zu einem einzigen Modul miteinander kombiniert. Sie bietet somit einen kompakten und intelligenten Ersatz für herkömmliche DC-Sicherungskästen und Schutzschalter-Panele mit digitaler Schalttechnik.
Mastervolt leistet seit jeher Pionierarbeit im Bereich der digitalen Schalttechnik, einer bewährten CANbus-Technologie, bei der eine Vielzahl an Schaltern mit nur einem einzigen Datenkabel betrieben werden. In großen Anwendungssystemen könnten durchschnittlich fünf voneinander getrennte Output Interfaces jeweils Dutzende lokaler Anwendungen zusammen mit Zubehörteilen, wie Timer und Dimmer, betreiben. Bei der Combination Output Interface gibt es jedoch nur eine kompakte Vorrichtung mit 30 Kanälen, die alle erforderlichen Ausgänge bereitstellt.

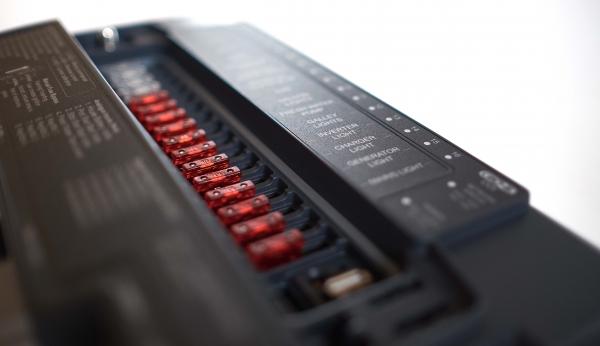

Abbildung zeigt auch optionales Zubehör
Einfache Installation
Bei der COI handelt es sich im wesentlichen um ein komplettes CZone®-System in einem einzigen robusten Gehäuse. Sie bietet deshalb eine preisgünstige Alternative, wenn der Platz und die finanziellen Mittel nur begrenzt verfügbar sind. Da sowohl weniger Anschlussstellen als auch “Plug & Play”-Anschlüsse nach Industrienorm verwendet werden, lässt sich die COI problemlos installieren.
Um die Fernwartungsarbeit zu verbessern und einfache Upgrades zu ermöglichen wurde ein USB-Anschluss hinzugefügt. Gleichzeitig sorgt eine leistungsstarke 150 Ampere Vorrichtung dafür, dass moderne Haushaltsgeräte, die über das elektrische System betrieben werden können, über ausreichend Energie verfügen.
Direkter Zugang und schneller Überblick
Das System wird zentral über einen CZone-Touchscreen bedient. Da die ABYC- und CE-Standards vorschreiben, dass jeder Schaltkreis sowohl mit einer Sicherung als auch mit einem Bypass ausgestattet ist, werden diese in der COI bereitgestellt. Jede ATC-Sicherung kann zwecks Abtrennung eines Schaltkreises ganz einfach herausgenommen und an einer anderen Stelle wieder eingesetzt werden, um einen Bypass herzustellen. Um die Identifizierung der einzelnen Sicherungen zu erleichtern gibt es einen Schaltkreis-Aufkleber, der nach den genauen Anforderungen eines Kunden gedruckt wird. Die Sicherungen sind mit einer Schutzabdeckung aus durchsichtigem Kunststoff versehen. Dank eines einfachen Clip-Systems kann trotzdem schnell auf sie zugegriffen werden. Rote und grüne LEDLeuchten machen den Status des Schaltkreises auf einen Blick deutlich.
Die Combination Output Interface, die entweder mit einem zugehörigen CZone-Display oder mit einem multifunktionalen Display von einem unserer branchenweit führenden Integrationspartner (B&G, Furuno, Garmin, Lowrance, Simrad, Raymarine) ausgestattet ist, leitet eine neue Ära ein, denn für die immer komplexer werdenden Systeme, die heutzutage typisch für viele Anwendungen sind, bietet sie eine einfache und intuitiv zu bedienende Kontrolle.
Die Combination Output Interface verfügt über mehrere Sicherungsebenen, die über die Software, die Hardware und mechanische Vorrichtungen eine ultimative Zuverlässigkeit garantieren. Das Gehäuse entspricht der IPX5-Norm zum Schutz vor eindringendem Wasser. Optional steht eine Kabelabdeckung zwecks Abdeckung der PG-Verschraubungen zur Verfügung.
Zu den weiteren Merkmalen gehören leistungsstarke Pumpkanäle für eine manuelle Kontrolle, zuzüglich eines Feedbacks über den “Pumpbetrieb” über einen einzigen Kanal, ohne dass die Notwendigkeit einer zusätzlichen Verkabelung besteht. Darüber hinaus verfügt die COI über sechs digitale Schalteingänge (Scheibenwischer, Hupe usw.), acht analoge Eingänge (Startbatterie, Tankanzeigensender usw.), zwölf Niederstrom-Ausgänge (10A) (Fußraumbeleuchtung, Ankerbeleuchtung usw.) und vier Höchststrom-Ausgänge (25 A) (Bilgen- und Wasserpumpen).
Das digitale Kontroll- und Überwachungsnetz CZone® vereinfacht die Installation elektrischer Systeme, indem die komplizierte und aufwändige Verkabelung zum Schalten und Sichern der Panele durch moderne robuste Schnittstellen und ein leichtes NMEA 2000-Netzkabel ausgetauscht wird. Durch die Automatisierung komplizierter Kontroll- und Überwachungsfunktionen der heutigen Systeme an Bord bietet es außerdem eine ausgefeilte Lösung.
Installation
Hersteller erhalten dank des geringeren Kabelaufwands, der Gewichtsreduzierung des Kabelbaums und der geringeren Installationszeit unmittelbar einen Vorteil. Das CZone-System umfasst ebenfalls viele unabhängige Komponenten, die zu einem intuitiven System zusammengeschlossen werden. Die Verkabelung wurde drastisch vereinfacht, denn dank des CZone-Systems gehören komplexe Schalt-Cluster und Verkabelungsstrecken der Vergangenheit an. Module lassen sich problemlos in das System integrieren, so dass den Bedürfnissen von OEMs und Endverbrauchern bestmöglichst ent-sprochen werden kann.
Konfiguration
Von uns erhalten Sie die Tools um zu entscheiden, welche Module Sie für Ihre spezifischen Anforderungen benötigen. Diese müssen Sie dann einfach nur noch mit dem intuitiven CZone-Konfigurations-Tool programmieren.
Integration
Das CZone-System ist NMEA 2000 zertifiziert und basiert auf Standard Micro-C Kabeln und Anschlüssen, die auch bei Standard NMEA2000 Netzwerken verwendet werden. Deshalb ist es auch möglich, nur ein Netz als Rückgrat für mehrere Systeme zu integrieren (CZone- und andere NMEA 2000-Geräte). Außerdem kann das CZone-System bestimmte Überwachungsfunktionen mit anderen Bildschirmen teilen, die dem NMEA 2000-Standard entsprechen. Die CZone MasterBus Bridge Interface erweitert das Systemintegrationsniveau auf ein ganz neues Niveau. Es gibt kein anderes Unternehmen, das digitale Schaltung, Leistungselektronik und Navigationssysteme für die Schifffahrt in einem interaktiven, nahtlosen System zusammenfasst
Vielfalt & Sicherheit
Das für 9-32 V-Systeme konstruierte CZone-System zeichnet sich durch eingebaute Timer, Dimmer (einschließlich Träger für Halogenlampen), Alarmvorrichtungen, Spannungsreduzierer und Entlastungen aus. Aus Sicherheitsgründen verfügt das CZone-System über einen manuellen Bypass. Unsere „No-Single-Failure-Point”-Technologie (Technologie ohne einen einzigen Fehlerpunkt) gewährleistet ein Plug- & Play-System, das konstruiert wurde, um Pannen zu vermeiden. Wenn ein Modul beschädigt ist, programmiert das System automatisch das Austauschmodul, nachdem es eingesteckt wurde. Dies bedeutet, dass jedes Modul ohne die Hilfe von ausgebildetem High-Tech-Personal ausgetauscht werden kann. Dank unserer Sicherheits-merkmale sind kundenspezifische Konfigurationen möglich, die gesperrt werden können.
Anmelden
Accessory Items
Das CZone Switch Control Interface (SCI) verbindet herkömmliche mechanische Schalter mit einem digitalen CZone-Bordnetz.Damit können klassische Schalter und individuell gestaltete Schaltpanels weiterhin verwendet werden, während die eigentliche Steuerung der elektrischen Verbraucher über das CZone-System erfolgt.8 Eingänge für flexible SchaltfunktionenDas Switch Control Interface verfügt über acht Eingänge pro Modul und ermöglicht bis zu 16 individuelle Steuerfunktionen.Die Schaltertypen können entsprechend der jeweiligen Installation programmiert werden. Auch aufeinanderfolgende Tastendrücke können für unterschiedliche Funktionen genutzt werden.Flexible CZone-SteuerungEine einzelne Schalterposition kann mehrere Kanäle eines CZone Output Interface gleichzeitig steuern.Umgekehrt können auch mehrere über SCI angeschlossene Schalter denselben Ausgangskanal bedienen. Dadurch lassen sich beispielsweise Verbraucher von verschiedenen Positionen an Bord aus schalten.Beleuchtung und StatusanzeigeDas SCI stellt einen dimmbaren Ausgang für die Hintergrundbeleuchtung der Schalterbeschriftungen zur Verfügung.Zusätzlich können Betriebszustände sowie Funktions- und Fehlercodes über entsprechende LEDs an den Schaltern angezeigt werden.Für individuelle SchaltpanelsDas CZone SCI eignet sich besonders für Installationen, bei denen die Vorteile eines digitalen CZone-Systems mit klassischen mechanischen Schaltern kombiniert werden sollen.Dadurch können individuell gestaltete Schaltpanels realisiert werden, ohne auf die zentrale Steuerungs- und Konfigurationsmöglichkeiten des CZone-Netzwerks verzichten zu müssen.Produktdetails:CZone Switch Control Interface (SCI)Hersteller-Nr. 80-911-0011-00Ausführung inklusive DichtungSchnittstelle für mechanische SchalterFür CZone Digital-Switching-Systeme8 Eingänge pro ModulBis zu 16 individuelle SteuerfunktionenProgrammierbare SchaltertypenSequential-Button-Press-FunktionMehrere Ausgangskanäle über einen Schalter steuerbarMehrere Schalter für einen Ausgang möglichDimmbare HintergrundbeleuchtungStatus- und Fehleranzeige über LEDs möglichSchutzart IPX5Abmessungen 156 × 100 × 42 mmGewicht ca. 281 g
Das CZone MasterBus Bridge Interface verbindet ein CZone-Netzwerk mit einem MasterBus-System und ermöglicht die Kommunikation zwischen beiden Netzwerken.Damit lassen sich kompatible Mastervolt-Komponenten in eine CZone-Installation integrieren und über CZone-Displays, Schalter oder geeignete Partnerprodukte überwachen und steuern.CZone und MasterBus miteinander verbindenDie Bridge bildet die Schnittstelle zwischen den beiden digitalen Bordnetzsystemen. Informationen aus dem MasterBus-System können dadurch innerhalb des CZone-Netzwerks zur Verfügung gestellt werden.So lassen sich beispielsweise kompatible Mastervolt Wechselrichter und Batterieladegeräte über CZone-Komponenten überwachen und steuern.Systeminformationen zentral anzeigenÜber MasterBus erfasste Informationen können auf kompatiblen CZone-Displays dargestellt werden. Dazu gehören beispielsweise Tankfüllstände oder Informationen zum elektrischen Bordnetz.Auch Alarmmeldungen können zwischen den beiden Netzwerken übertragen werden.Kompakte und geschützte BauweiseMit Abmessungen von nur 69 × 69 × 50 mm lässt sich das Interface platzsparend in die Bordelektrik integrieren.Das Gehäuse besitzt die Schutzart IP65. Der Stromverbrauch beträgt lediglich 60 mA beziehungsweise 720 mW.Zum Lieferumfang gehören neben dem CZone MasterBus Bridge Interface ein MasterBus-Kabeladapter, ein MasterBus-Terminator sowie die Bedienungsanleitung.Produktdetails:CZone MasterBus Bridge InterfaceHersteller-Nr. 80-911-0072-00Schnittstelle zwischen CZone und MasterBusSteuerung und Überwachung kompatibler Mastervolt Geräte über CZoneÜbertragung von SysteminformationenÜbertragung von AlarmmeldungenStromverbrauch 60 mA / 720 mWSchutzart IP65Abmessungen 69 × 69 × 50 mmGewicht 145 gInklusive MasterBus-KabeladapterInklusive MasterBus-TerminatorInklusive Bedienungsanleitung
Die COI Digital Switch Breakout (DSB) ist die Schnittstelle zwischen der Combination Output Interface (COI) und bis zu sechs CZone-Digitalschaltern (Drucktasten oder Kippschaltern). Die Digitalschalter umfassen eine dimmbare LED-Hintergrundbeleuchtung zur Anzeige von ‘System ein’ oder eines ‘Systemfehlers’. Die DSB ist ein einfacher Plug&Play-Anschluss zu Ihrem CZone COI-Modul. Merkmale Anschluss von bis zu 6 Digitalschaltern an das COI-Modul. Unterstützung von ein- oder zweistufigen Schaltern (bis zu 12 programmierbare Schaltpunkte). Verwendung der bestehenden SCI-Schaltkabel mit Optionen für Kippschalter- oder Drucktastensteckern in unterschiedlichen Längen. Die Digitalschalter umfassen eine dimmbare LED-Hintergrundbeleuchtung für ‘System ein’ oder ‘Systemfehler’-Codes. Schutz vor eindringendem Wasser nach IPx5. Lieferung enthält ein 2-Meter-DSB-an-COI-Kabel.
