Hertz HCP 5MD - 5-Kanal Verstärker 4x105W & 1x330W 12V
Produktinformationen "Hertz HCP 5MD - 5-Kanal Verstärker 4x105W & 1x330W 12V"

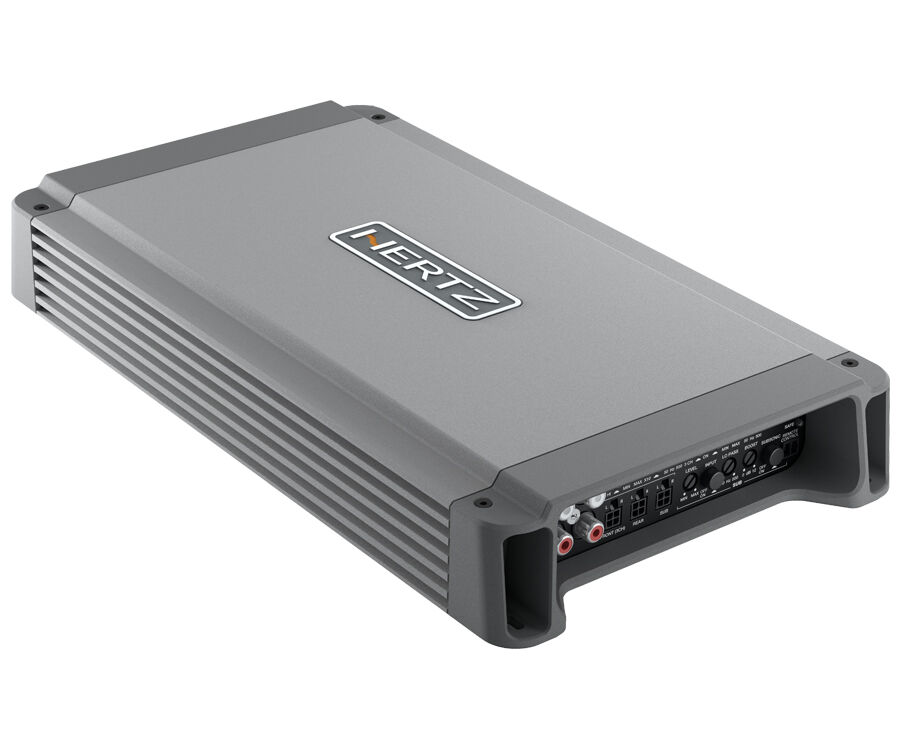

Hertz HCP 5MD-Schiffsverstärker zeichnen sich durch ein kompaktes Design aus, das für die offene Wasserumgebung geeignet ist und jede Menge sauberen Strom liefert. Der Kühlkörper wurde aus stranggepresstem Aluminium gefertigt, einem Material, das hinsichtlich Leichtigkeit, Robustheit und Wärmeableitung seinesgleichen sucht. Um die Größe auf ein Minimum zu beschränken, werden die Leistungstransistoren zwischen der Leiterplatte und der Oberseite des Kühlkörpers platziert, wo Wärme gesammelt wird. Die aufgebaute Wärme wird dann auf die speziellen Ableitungsflügel an der Seite des Verstärkers geleitet.

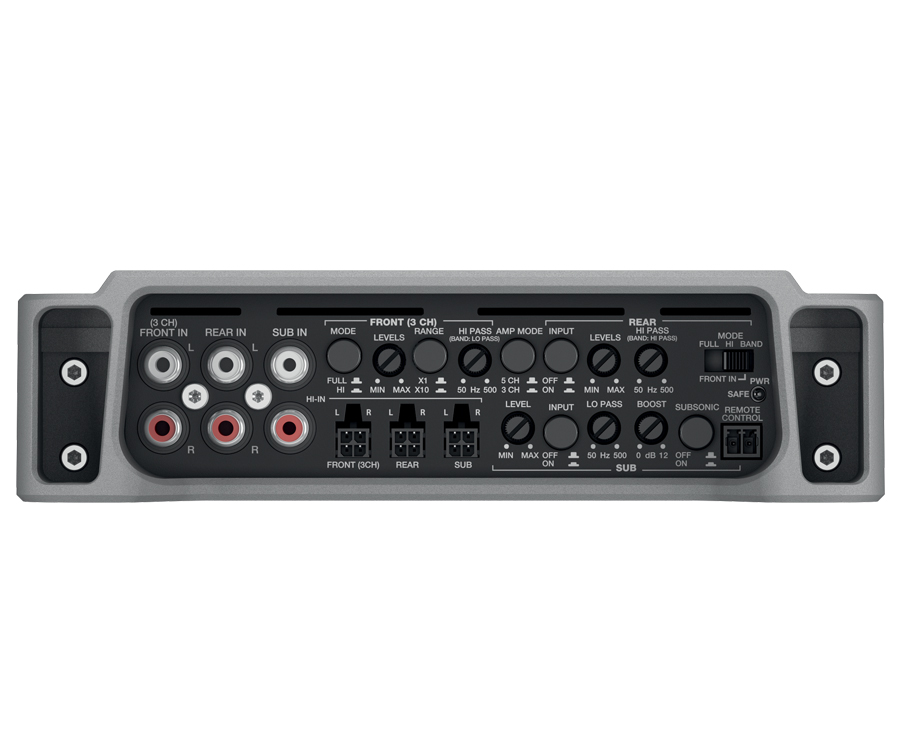

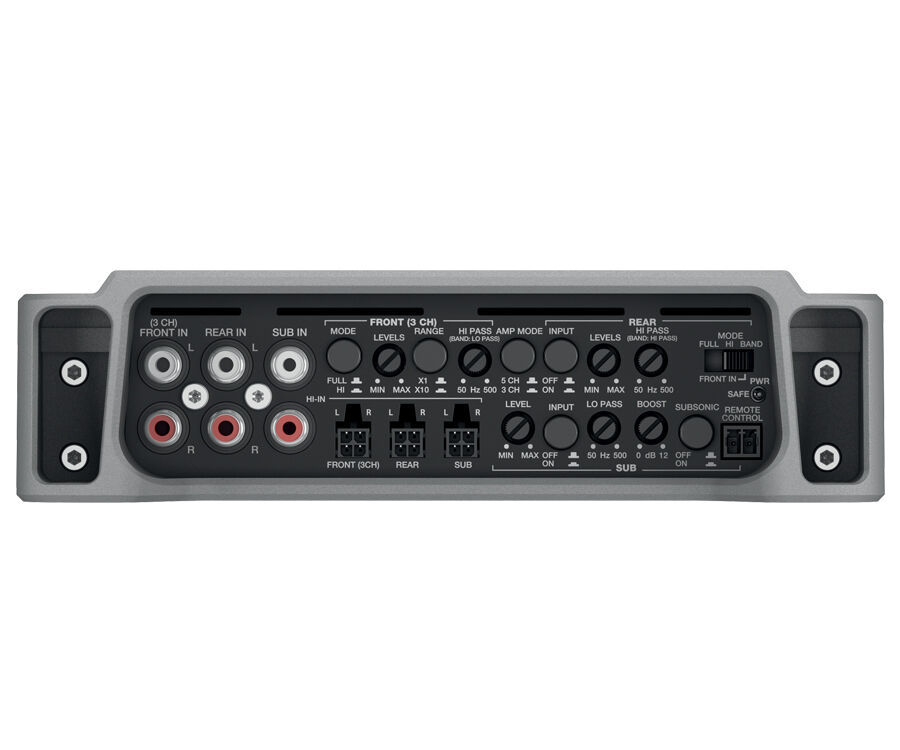

Sowohl die Pre-In- als auch die Speaker-In-Eingänge sind mit einer speziellen symmetrischen Schaltung ausgestattet, die eine hohe Unterdrückung elektromagnetischer Störungen für rauschfreie Ergebnisse gewährleistet. Die Crossover-Sektion der HCP M-Verstärker sorgt für extreme Flexibilität: voll einstellbare Lo-Pass- und Hi-Pass-Filter mit 12 dB / Okt. und 24 dB / Okt. Steigungen nach Verstärkermodell; Bass Boost ist auch verfügbar, um tiefe Frequenzen zu verstärken.
Insbesondere eignet sich der HCP 5MD für ein Fünf-Kanal-System mit Subwoofer, einem Front- und Subsystem mit drei Kanälen, bei dem die integrierten Front- und Rückfilter verwendet werden, die auch eine Bass-Boost-Schaltung und ein Subsonic-Filter enthalten.
Hauptmerkmale
| Channels | 5 - 3 |
| POWER SUPPLY | |

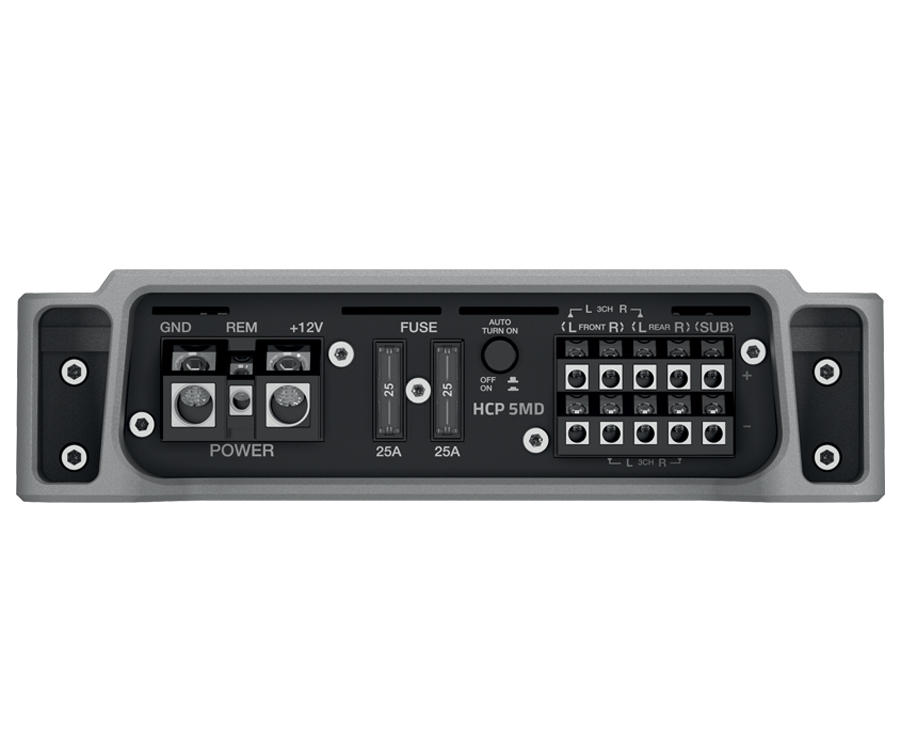

| Power supply voltage / fuse: | 11 ÷ 15 VDC / 2 x 25 A |
| ldling current (power ON/OFF): | 2 A / 0.04 mA |
| Consumption@ 1Ω, 14.4 VDC (Max Musical Power): | 30 A |
| Remote In: | 7 ÷ 15 VDC - 1 mA |
| ART: | Automatic Remote Turn-OniOff with Speaker-ln |
| AMPLIFIER STAGE | |
| Distorsion - TliD (100Hz @ 4Ω): | 0.02% |
| Bandwidth: | 10 ÷ 50 kHz |
| Bandwidth: | 10 ÷ 500 Hz |
| S/N Ratlo (A welghted @ 1 V): | 100 dB |
| Damping factor (100Hz @ 4Ω) FRONT/REAR: | 100 |
| Damping factor (100Hz @ 4Ω) SUB: | 250 |
| Pre-ln sensitivity: | 0.2 ÷ 5 VRMS |
| Speaker-ln sensitivity: | 0.8 ÷ 20 VRMS |
| Load impedance (MIN) @5Ch: @3Ch: |
2 Ω 4 Ω + 4 Ω + 2 Ω |
| Max size (mm/in): | 345 x 190 x 50 13.58 x 7.48 x 1.97 |
| Weight (kg/lb): | 2.61 (5.75) |
| Adjustable Crossovers | yes |
Ausgangsleistung
| OUTPUT POWER (RMS) @ 28.8 VDC, THD 1% | |
| 5Ch | 55 W x 4+160 W x 1 (4Ω) |
| 5Ch | 90 W x 4+ 280 W x 1 (2 Ω) |
| 3Ch | 180 W x 2 (4 Ω) +160 W x 1 (4 Ω) |
| 3Ch | 180 W x 2 (4 Ω) + 280 W x 1 (2 Ω) |
| OUTPUT POWER (RMS) @ 28.8 VDC, THD 10% | |
| 5Ch | 65 W x 4 + 200 W x 1 (4Ω) |
| 5Ch | 105 W x 4 + 330 W x 1 (2 Ω) |
| 3Ch | 210 W x 2 (4 Ω) + 200 W x 1 (4 Ω) |
| 3Ch | 210 W x 2 (4 Ω) + 330 W x 1 (2 Ω) |
| CEA 2006-A RATINGS | |
| RMS Power (4 Ω, ≤ 1 % THD+N,14.4 V): | 50 W x 4 Ch + 150 W x 1 Ch |
| S/N Ratio (ref. 1 W output) | (50 W Ch) 83 dBA (150 W Ch) 85 dBA |
| Total Power RMS | 1500 W |
Inputs / Filter
| lnputs: | |
| FRONT Ch. filters FULL: | Yes |
| Hi-Pass: | 50 ÷ 5 kHz @ 12 dB/Oct |
| REAR Ch. filters FULL: | Yes |
| Hi-Pass: | 50 ÷ 5 kHz @ 12 dB/Oct |
| Band-Pass: | 50 ÷ 500 Hz (Hi) @ 12 dB/Oct 50 ÷ 5 kHz (Lo) @ 12 dB/Oct |
| SUB Ch. filter LO-PASS: | 50 ÷ 500 Hz (Hi) @ 24 dB/Oct |
| SUBSONIC (on/off): | 25 Hz @ 24 dB / Oct |
| BOOST 50 Hz (adjust): | (0÷12) dB |
| Remote Volume Control: | (-50 ÷ 6) dB |
Physikalische Spezifikationen
 |
|
Technologien
D-CLASS-ENDSTUFE
Netzteil mit Mehrwicklungstransformator, Low-ESR 105°C Kondensatoren, D-Class 2 Ω stabile Ausgangsstufe. |
KORROSIONSSCHUTZ
Die Korrosion von Elektronikkomponenten, die durch Kontakt mit feuchten Umgebungen verursacht wird, wird durch die Verwendung spezieller (epoxidbeschichteter) Leiterplatten in Marinequalität vollständig neutralisiert. |
SALZNEBEL GETESTET
Um die von ASTM-B117 geforderten Standards zu erfüllen, werden Hertz Marine-Produkte mit massivem Salzsprühnebel getestet, um eine vollständige Korrosionsbeständigkeit zu gewährleisten, die typisch für dieses atmosphärische Mittel ist. |
WASSERSTRAHLGEPRÜFT
Der Schutzgrad IP64 definiert alle Produkte von Hertz Marine als vollständig geschützt gegen Wasserstrahlen verschiedener Arten, was sie in der Meeresumwelt hochleistungsfähig macht. |
