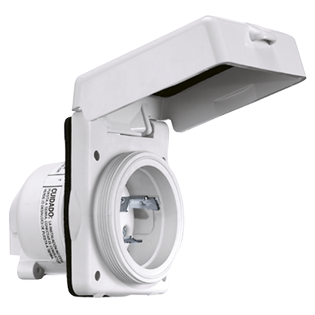

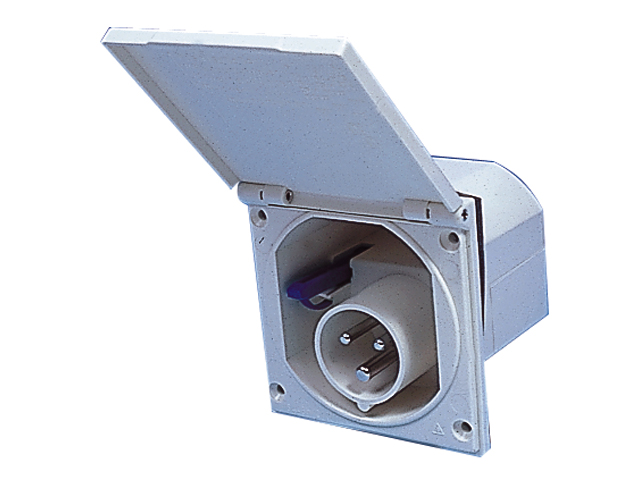

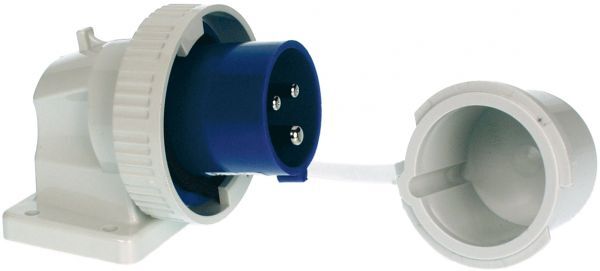

CEE- Landanschlussverbindungen Einspeisungs-Wandgerätestecker CEE-Norm, 16 A, 230 V, 2pol.+ E, spritzwassergeschützt, Maße L 105 x B 70 x H 75 mm.
Technische Informationen
Ampere
16 A
Pole
3 p
Volt
230 V
Uhrzeitstellung
6 h
Hertz
50-60 Hz
Anschlusstechnik
Schraubkontakt
Kontakt
standard
Schutzgrad
IP 44

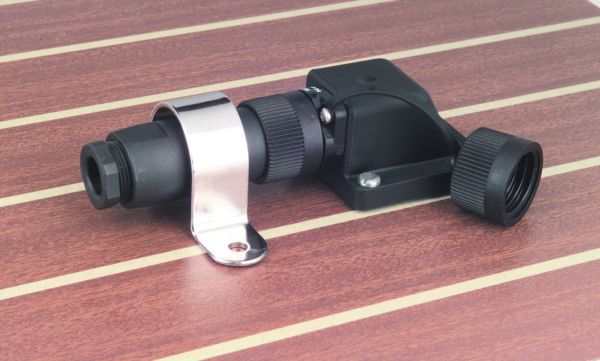

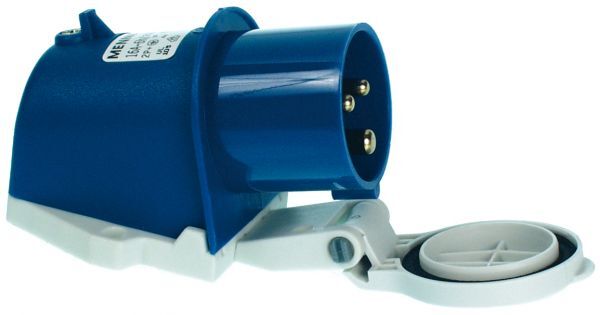

Wasserdichte CEE-Landanschlusssverbindungen Wasserdicht, Schutzart IP 67, 2pol. + E, 230 V, max.16A. Maße der gesteckten Verbindung: L 190 zzgl. Kabeleinführung x B 72 x H 105 mm Einspeisungs-Wandgerätestecker, wasserdicht (IP 67) in Verbindung mit Art. 1218.

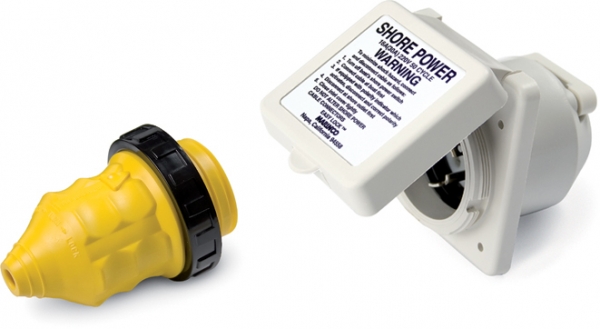

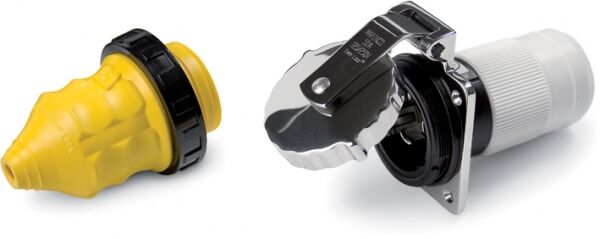

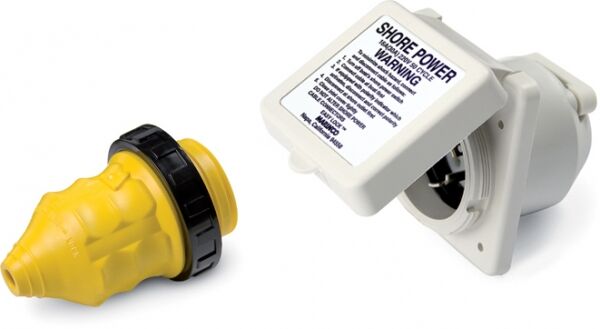

Landanschlussverbindungen nach Amerikanischer Norm 125 / 250 V – 32 AKompatibel für alle Landanschluss Steckverbindungen mit der NEMA Spezifikation SS-2 der gängigen US-Hersteller, wie z.B. MARINCOoder HUBBEL. Diese vierpolige Steckverbindung findet häufig auf Booten aus dem US-Markt Anwendung.• Oberflächen Edelstahl poliert, spritzwasserdicht, mit Bajonett-Verschlusskappe zum hochklappen• Rückseitige Kunststoff Abdeckung mit Kabel-Zugentlastung.• 32 A, 125/250 V, 3polig + E• Außenmaß (BxH) 105 x 110 mm, Einbau-Ø 63 mm, Einbautiefe ca. 109 mm.

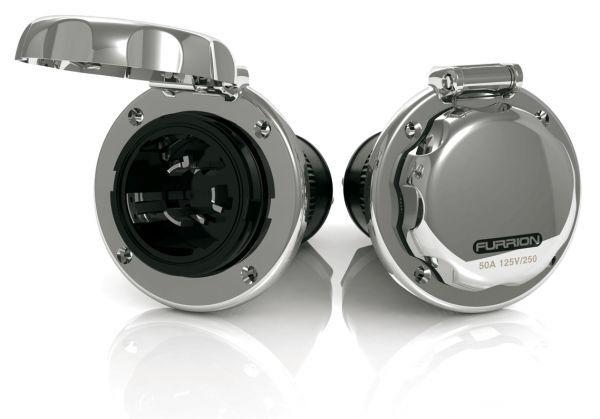

Landanschlussverbindungen nach Amerikanischer Norm 125 / 250 V – 50 AKompatibel für alle Landanschluss Steckverbindungen mit der NEMA Spezifikation SS-2 der gängigen US-Hersteller, wie z.B. MARINCOoder HUBBEL. Diese vierpolige Steckverbindung findet häufig auf Booten aus dem US-Markt Anwendung.• Oberflächen Edelstahl poliert, spritzwasserdicht, mit Bajonett-Verschlusskappe zum hochklappen• Rückseitige Kunststoff Abdeckung mit Kabel-Zugentlastung.• 50 A, 125/250 V, 3polig + E• Außenmaß (BxH) 105 x 110 mm, Einbau-Ø 63 mm, Einbautiefe ca. 109 mm.

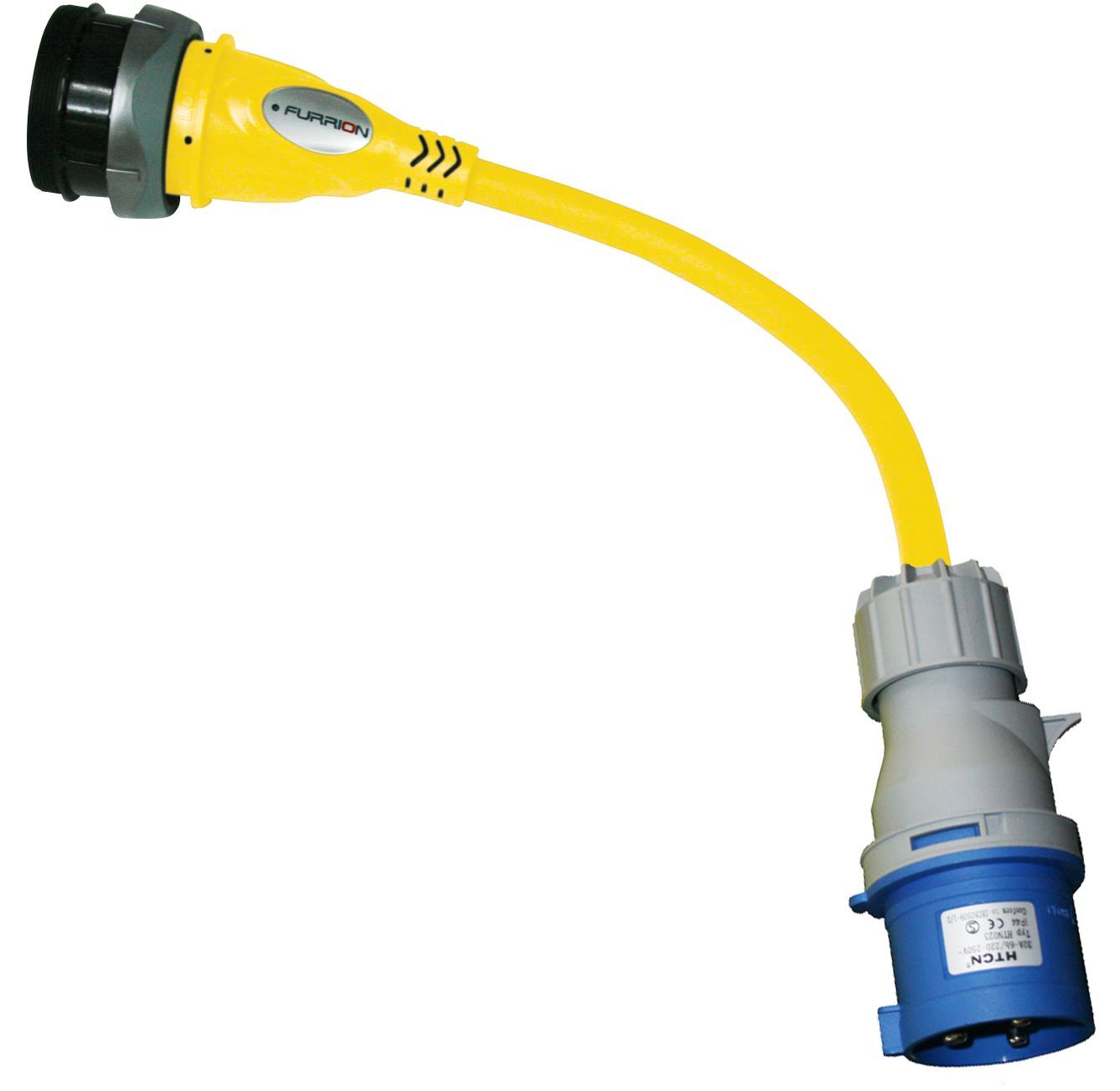

Landanschluss-Adapter nach Amerikanischer Norm 230 V
Kompatibel für alle Landanschluss Steckverbindungen mit der NEMA Spezifikation L5-30R der gängigen US-Hersteller, wie z.B. MARINCO oder HUBBEL.
Bestehend aus: Kupplung für 230 V Einspeisungsstecker mit integrierter Power-Kontroll-LED und Verschlusskappe und 1 m 3 x 2,5 mm² Polyurethane Landanschlusskabel mit Stecker CEE-Norm, 16 A, 230 V, 2polig + E
Die neue auf den CEE-Steckverbindern basierende Landanschluss- Steckverbindung ist speziell für den Einbau auf Deck oder am Heck von Yachten konstruiert worden. Das kompakte wasserdichte Edelstahlgehäuse des Einbausteckers (IP 67) passt sich formschön und unauffällig an Deck ein.
Achtung: Konventionelle CEE-Kupplungsdosen können nicht in Verbindung mit der MP16-10 verwendet werden!

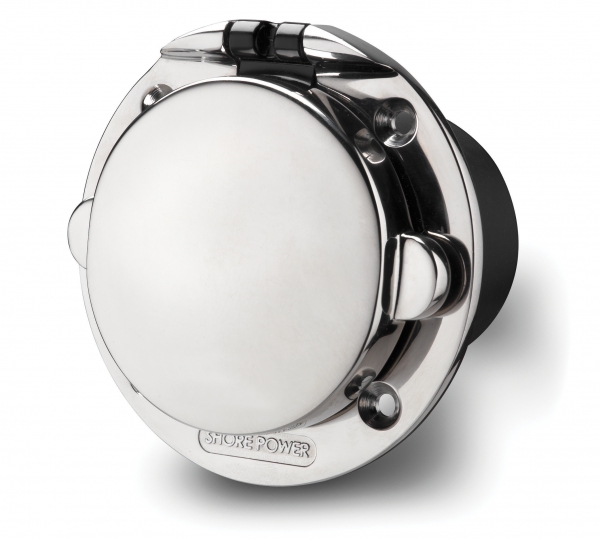

Bordeinspeisung für Landanschluss, Einbaugerätestecker Edelstahl 16A zur eigenen Montage und Verwendung von bordseitigen Ratio Kabeln / Verbindungen
Außendurchmesser: 87mm
Einbaulochmaß Durchmesser: 48mm
Einbautiefe: 52mm
Empfohlenes (optionales) Zubehör:
Kabelleitungen PUR HO7BQ-F (3 x 2,5mm2)
Bordeinspeisungsbuchse: MPS 16-10
alternativ Verwenung fertig konfektionierter Kabel MPC 2,5-15 oder MPC 2,5-25
Die neue auf den CEE-Steckverbindern basierende Landanschluss- Steckverbindung ist speziell für den Einbau auf Deck oder am Heck von Yachten konstruiert worden. Das kompakte wasserdichte Edelstahlgehäuse des Einbausteckers (IP 67) passt sich formschön und unauffällig an Deck ein.
Achtung: Konventionelle CEE-Kupplungsdosen können nicht in Verbindung mit der MP32-16 verwendet werden!
Bordeinspeisung für Landanschluss, Einbaugerätestecker Edelstahl 32A zur eigenen Montage und Verwendung von bordseitigen Ratio Kabeln / Verbindungen
Außendurchmesser: 107mm
Einbaulochmaß Durchmesser: 75mm
Einbautiefe: 100mm
Empfohlenes (optionales) Zubehör:
Kabelleitungen PUR HO7BQ-F 3 x 4,00mm2 oder 3 x 6,00mm2
Bordeinspeisungsbuchse: MPS 32-16
alternativ Verwenung fertig konfektionierter Kabel MPC 4-25 oder MPC6-25

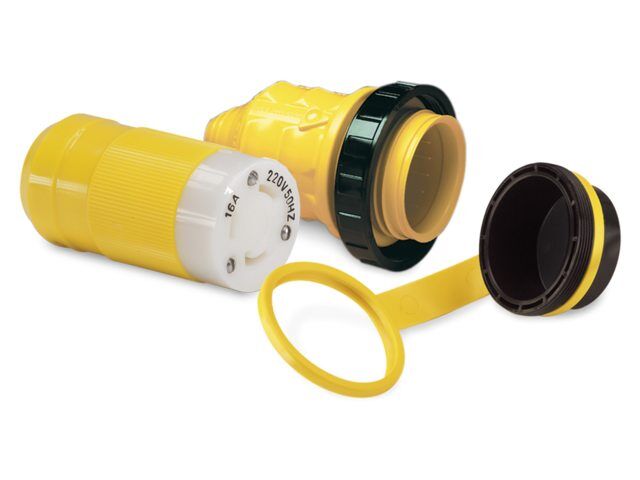

Bordeinspeisung für Landstrom nach amerikanischer Norm
Bordeinspeisung für Landanschluss, Einbaugerätestecker Edelstahl 16A zur eigenen Montage und Verwendung von bordseitigen Marico Kabeln / Verbindungen
Außendurchmesser: 107mm
Einbaulochmaß Durchmesser: 75mm
Einbautiefe: 100mm
für US Ausreiser
125V
Empfohlenes (optionales) Zubehör:
Marico Kabelleitung PUR
Die neue auf den CEE-Steckverbindern basierende Landanschluss- Steckverbindung ist speziell für den Einbau auf Deck oder am Heck von Yachten konstruiert worden. Das kompakte wasserdichte Edelstahlgehäuse des Einbausteckers (IP 67) passt sich formschön und unauffällig an Deck ein.
Achtung: Konventionelle CEE-Kupplungsdosen können nicht in Verbindung mit der MP16-10 verwendet werden!
Kupplungsbuchse 16A zur eigenen Montage eigener Leitungen (ohne Kontrolleuchte)
Empfohlenes (optionales) Zubehör:
Kabelleitungen PUR HO7BQ-F (3 x 2,5mm2)
Bordeinspeisung: MP-16C
alternativ Verwenung fertig konfektionierter Kabel MPC 2,5-15 oder MPC 2,5-25
Die neue auf den CEE-Steckverbindern basierende Landanschluss- Steckverbindung ist speziell für den Einbau auf Deck oder am Heck von Yachten konstruiert worden. Das kompakte wasserdichte Edelstahlgehäuse des Einbausteckers (IP 67) passt sich formschön und unauffällig an Deck ein.
Achtung: Konventionelle CEE-Kupplungsdosen können nicht in Verbindung mit der MP32-16 verwendet werden!

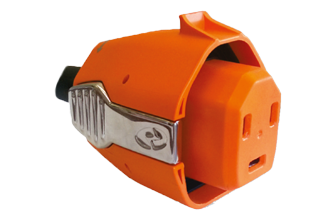

Kupplungsbuchse 32A zur eigenen Montage eigener Leitungen (ohne Kontrolleuchte)
Empfohlenes (optionales) Zubehör:
Kabelleitungen PUR HO7BQ-F (3 x 4,0mm2 oder 3 x 6,00mm2)
Bordeinspeisung: MP32-16C
alternativ Verwenung fertig konfektionierter Kabel MPC 4-25 oder MPC 6-25

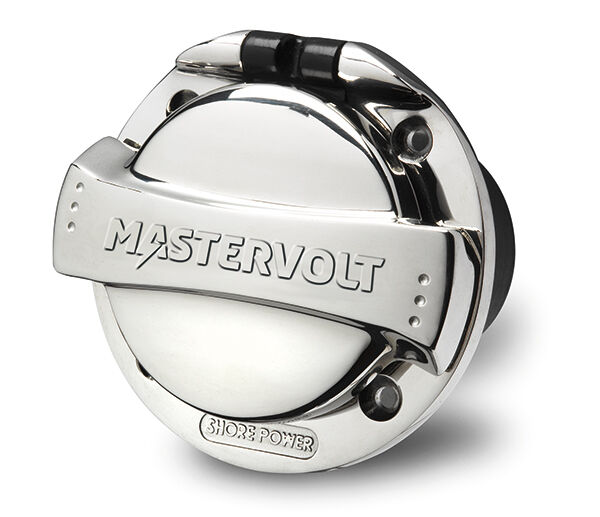

Ein Landstromanschluss ist Ihre Eintrittskarte für einen angenehmen und reibungslosen Aufenthalt an Bord in den meisten Häfen.Ein stationärer Wechselstrom (AC) dient als Stromquelle für den Betrieb von Geräten und das Laden der Batterien. Mastervolt bietet Ihnen alles, was Sie für einen qualitativ hochwertigen Landanschluss benötigen, wobei Sicherheit, Schutz und Leistung ganz oben auf der Liste stehen.
In den meisten Häfen ist ein Landstromanschluss Ihre Eintrittskarte für einen angenehmen und reibungslosen Aufenthalt an Bord. Ein stationärer Wechselstrom (AC) dient als Stromquelle für den Betrieb von Geräten und das Laden der Batterien.Die Landanschlussdose ist Ihr Anschluss für den Landstrom an Bord. Diese Steckdose für Wechselstrom (AC) enthält einen Bord-Anschluss zum Zwecke der Installation auf der Außenseite des Bootes und verfügt über drei robuste Anschlüsse für die Dosen (mit Stromleiter, Nullleiter und Erdleiter). Um sich entweder für einen 16A- oder einen 32A-Anschluss zu entscheiden, müssen Sie die maximale Last für den Stromverbrauch an Bord zugrunde legen.
Ein Landstromanschluss ist Ihre Eintrittskarte für einen angenehmen und reibungslosen Aufenthalt an Bord in den meisten Häfen.Ein stationärer Wechselstrom (AC) dient als Stromquelle für den Betrieb von Geräten und das Laden der Batterien. Mastervolt bietet Ihnen alles, was Sie für einen qualitativ hochwertigen Landanschluss benötigen, wobei Sicherheit, Schutz und Leistung ganz oben auf der Liste stehen.
Ein Landstromanschluss ist Ihre Eintrittskarte für einen angenehmen und reibungslosen Aufenthalt an Bord in den meisten Häfen.Ein stationärer Wechselstrom (AC) dient als Stromquelle für den Betrieb von Geräten und das Laden der Batterien. Mastervolt bietet Ihnen alles, was Sie für einen qualitativ hochwertigen Landanschluss benötigen, wobei Sicherheit, Schutz und Leistung ganz oben auf der Liste stehen.
In den meisten Häfen ist ein Landstromanschluss Ihre Eintrittskarte für einen angenehmen und reibungslosen Aufenthalt an Bord. Ein stationärer Wechselstrom (AC) dient als Stromquelle für den Betrieb von Geräten und das Laden der Batterien.Die Landanschlussdose ist Ihr Anschluss für den Landstrom an Bord. Diese Steckdose für Wechselstrom (AC) enthält einen Bord-Anschluss zum Zwecke der Installation auf der Außenseite des Bootes und verfügt über drei robuste Anschlüsse für die Dosen (mit Stromleiter, Nullleiter und Erdleiter). Um sich entweder für einen 16A- oder einen 32A-Anschluss zu entscheiden, müssen Sie die maximale Last für den Stromverbrauch an Bord zugrunde legen. Wählen Sie dann den geeigneten Landanschluss aus: den standardmäßig in der Lieferung enthaltenen dreipoligen Euro-Stecker oder den zweipoligen Stecker.
Das Netz-Kontrollpanel LAR zeigt den elektrisch korrekten Anschluss des AC-Bordnetzes an das Landnetz an. Grün an bedeutet: alles korrekt angeschlossen;rotes Licht an: Phase und Neutralleiter sind verpolt (L und N vertauscht).Beide Leuchten an: Schutzleiter (PE) nicht angeschlossen.Abmessungen: B 105 x H 52,5 x T 50 mm
