Seastar und Baystar Hydraulik Fittings (versch. Ausführungen)

20,82 €*

% 23,40 €* (11.03% gespart)

Lieferzeit ca. 4-6 Werktage

Seastar Typ
Produktnummer: HF5532
Produktinformationen "Seastar und Baystar Hydraulik Fittings (versch. Ausführungen)"

Diverse Baystar / Seastar Hydraulik Fittings - Bitte oben Typ auswählen.

Hinweise

  • Ältere BayStar oder SeaStar Pumpen und Zylinder verwenden den 1/4" NPT Anschluss.
  • Neuere BayStar oder SeaStar Pumpen verwenden den -5 ORB Anschluss
  • Beachten Sie, dass diese 1/4" NPT oder -5 ORB Anschlüsse nicht kompatibel sind. Die Verwendung von 1/4" NPT Fittingen an -5 ORB Anschlüssen kann zu Beschädigungen von Pumpen und Zylindern führen.
  • BayStar oder SeaStar Nylon Hydraulikschlauch (siehe Zubehör) kommt im 3/8" Format (9,525 x 5,525 mm) auf den nachfolgenden Bildern als 3/8" Tube Anschluss gekennzeichnet.
  • Für Schlauchanschlüsse verwenden Sie die 3/8" Tube Fittings sowie jeweils den 3/8" Tube Schneidring HF5526
  • Der Anschluss von reversiblen Elektro Hydraulikpumpen für Autopiloten mit 1/4 BSP Ports kann mit unseren Adaptern (siehe Zubehör) vorgenommen werden.

BayStar_SeaStar_Fittinge_Uebersicht_1

BayStar_SeaStar_Fittinge_Uebersicht_2

BayStar_SeaStar_Fittinge_Uebersicht_3

Ausführungen (bitte oben wählen)

Artikelnummer

Bezeichnung

Anzahl pro Kit

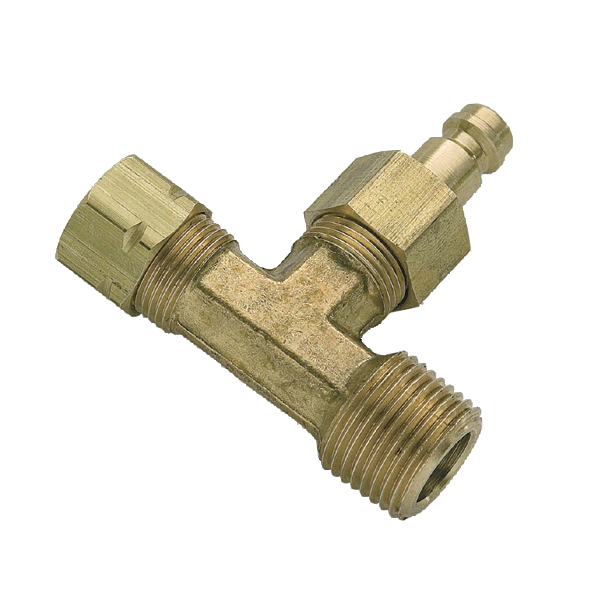

HF5518

Fittingset  Vert.bleeder Tee (voor HC5319)

2

HF5519

Fittingset  Bleed Tee

2

HF5520

Fittingset  Hor.bleeder Tee

2

HF5521

Fittingset  Vert.bleeder Tee

2

HF5526

Fittingset  Tube Nut

6

HF5527

Fittingset  Union Coupl.fitt. (voor Koppeling 2 Slangensets)

3

HF5528

Fittingset  Connector Fitting

3

HF5529

Fittingset  Elbow Fitting

3

HF5530

Fittingset  Tee Fitting

3

HF5531

Fittingset  Tee Fitting

3

HF5532

Fittingset  Connector Fitting

3

HF5533

Fittingset  Tee Fitting

3

HF5534

Fittingset  Elbow Fitting

3

HF5524

Fittingset  Cap Plug Nut

3

HF5536

Fittingset  Tee Fitting

3

HF5538

Fittingset  Street Elbow

3

HF5548

Bleed nipple (2 per kit, incl.O-ring)

2 mit O-Ring

HF5566

Adapter Seastar => OMC

2

HF5512

Bulkhead Fittingkit  L=3/4" voor 3/8" Tube

1

HF5513

Bulkhead Fittingkit L=3" voor 3/8" Tube

1

HF5514

Bulkhead Fittingkit  L=3/4" voor 3/8" tube, twin cilinder

1

HF5515

Bulkhead Fittingkit  L=3" voor 3/8" tube, twin cilinder

1

HF6001

Fittingkit (2st.) voor TFX-Cylinder HC4461-3/5326-3 / 5328-3 / 5329-3

2

HF6002

Fittingkit (2st.) voor TFX-Cylinder HC5303-3/5312-3/5313-3/5314-3/5330-3/5331-3/4670-3/5370-3/5380-3

2

HF6003

Fittingkit ORB (5st.) voor Seastar Hynautic

2

HF6004

ORB Elbow fitting service kit voor TFX-Cylinder HC5303-3/5312-3/5313-3/5314-3/5330-3/5331

2

HF6005

ORB Tee Fitting Kit (2st.) voor TFX-Cylinder HC5303-3/5312-3/5313-3/5314-3/5330-3/5331-3/4670-3/

2

HF6006

Seastar Kit, ORB Vertical Tee, SS

2

HF6009

Seastar Kit, ORB Straight

2

HF6011

Fittingkit voor SeaStar ORB-5 45°

2

HF6012

Fittingkit (3 stuks) voor SeaStar ORB

3

HF6007

Seastar Kit, ORB Add Helm, outboard, incl. 25' 3/8" tube

1

HF6010

Seastar Kit, ORB Add Helm, Inboard

1

0 von 0 Bewertungen

Geben Sie eine Bewertung ab!

Teilen Sie Ihre Erfahrungen mit dem Produkt mit anderen Kunden.


SeaStar BayStar Zubehör

%
Tipp
Seastar Hydraulik Lenksatz bis 350PS
SeaStar Hydraulisches Steuersystem für Außenborder bis 350PS Kompletter Lenkungssatz für 1 Motor & 1 Steuerstand Satz umfaßt: SEASTAR-1,7 Steuerpumpe HH5271-3 mit -5 ORB Anschlüssen Zylinder Frontmontage HC5345-3 mit -5 ORB Anschlüssen Schlauchsatz 16’ HO5116 (2 x 4,5m) 2 Ltr. Öl HA5430 HC5345 ist der meist gebrauchte Zylinder.  Falls Sie das System mit anderen Leitungslängen benötigen sprechen Sie uns an. Gerne erstellen wir Ihnen ein Angebot

1.454,08 €* 1.633,80 €* (11% gespart)
%
Tipp

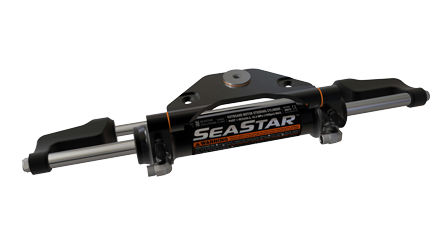

Seastar Hydraulikzylinder Frontmontage (versch. Typen)
Bitte oben den gewünschten Zylinder auswählen Kompatibilität bei Einzelmotorisierung Motorenhersteller Jahr Typ Empfehlung NOTES Force 1985 TO DATE 90-150HP HC5345-3   Honda 1996 TO DATE 75-90HP HC5345-3   1998 TO 2009 115-130HP HC5347-3   1998 TO DATE 30-50HP HC5345-3 See Note 1 2001 TO DATE BF200-250 HC5445-3   2003 TO DATE BF135HP HC5345-3   2010 TO DATE 115HP HC5345-3   Johnson / Evinrude 1977 TO 1990 65-300HP HC5348-3   1988 TO 1997 250-300HP V8 HC5342-3   1991 TO DATE 40-300HP HC5345-3 Inc. ETech 1996 TO DATE 75-250HP FICHT HC5345-3   1998 TO DATE 40-140HP 4-STROKE HC5358-3 See Note 1 2000 TO DATE 115HP FICHT HC5358-3 See Note 1 2002 TO DATE 200-225HP 4-STROKE HC5345-3   2007 TO DATE 3.3L/3.4L 200-250HP HC5345-3 Inc. H.O. Models Mercury 1984 TO 1994 2.4/2.5HP EFI HC5345-3 See Note 2 1989 TO DATE 75-300HP HC5345-3   1998 TO DATE 30-60HP HC5345-3 See Note 1 2003 TO DATE 115-300HP XS HC6345-3 See Note 3 2004 TO DATE 150-200HP VERADO HC5345-3 See Note 4, 5 Nissan 1990 TO DATE 90-140HP HC5345-3   Suzuki 1986 TO DATE 100HP HC5345-3   1986 TO 2002 115-140HP HC5345-3 NOT 1996 1986 TO DATE 150-300HP 2 & 4 STROKE HC5345-3   1996 ONLY 115-140HP HC5348-3   1998 TO DATE 40-140HP 4-STROKE HC5358-3 See Note 1 Yamaha 1990-2003 40-90 HP 2-STROKE HC5345-3 See Note 1 1986-DATE 100-300 HP 2-STROKE HC5345-3   1997-DATE 80-250 HP 4-Stroke HC5345-3   2000-DATE 150-300 HPDI HC5345-3   2003-DATE 25-70 HP 4-Stroke HC5348-3 See Note 1 2007-DATE 200-300 HP 4.2L V6 4-Stroke HC5345-3   2007-DATE F300-F350 HP 5.3V8 HC5345-3 See Note 4 2011-2013 F115A HC5358-3   2014-DATE F115B HC5345-3 Kompatibilität Doppelmotorrisierung sowie benötigtes Zubehör Motorenhersteller YEAR MODEL CYLINDER TIE BAR KITS NOTES Twin Engine Single Cyl. Twin Engine Dual Cyl. Force 1985 TO DATE 90-150HP HC5345-3 HO5008A HO5008A   Honda 1996 TO DATE 75-90HP HC5345-3 HO6001 HO6002 See Note 3 1998 TO 2009 115-130HP HC5347-3 HO5063 HO5064 See Note 5 1998 TO DATE 30-50HP HC5345-3 HO6001 HO6002 See Note 2 2001 TO DATE 150HP 4-STROKE HC5345-3 N/A HO6002 See Note 7 2001 TO DATE 225-250HP 4-STROKE HC5445-3 HO6001 HO6002   2003 TO DATE BF135HP HC5345-3 HO6003 HO6002   2010 TO DATE 115HP HC5345-3 HO6003 HO6002 See Note 7 Johnson / Evinrude 1977 TO 1990 65-300HP HC5348-3 HO6003 HO6002   1988 TO 1997 250-300HP V8 HC5342-3 HO5001A HO5030 See Note 5 1991 TO DATE 40-300HP HC5345-3 HO6003 HO6002 Inc. ETech Engines 1996 TO DATE 75-250HP FICHT HC5345-3 HO6003 HO6002   1998 TO DATE 40-140HP 4-STROKE HC5358-3 HO6003 HO6002 See Note 2 2000 TO DATE 115HP FICT HC5358-3 HO6003 HO6002 See Note 2 2002 TO DATE 200-225HP 4-STROKE HC5345-3 HO6003 HO6002   2005 TO DATE E250 DPX VINDICATOR HC5348-3 HO6003 HO6002   2007 TO DATE 3.3L/3.4L 200-250HP HC5345-3 HO6003 HO6002 Inc. H.O. Models. Mercury 1984 TO 1994 2.4/2.5HP EFI HC5345-3 HO6001 HO6002 See Note 4 1989 TO DATE 75-300HP HC5345-3 HO6001 HO6002 See Note 3 1996 TO DATE 75-200HP 2 & 4-STROKE HC5345-3 HO6001 HO6002   1998 TO DATE 30-60HP HC5345-3 HO6001 HO6002 See Note 2 2002 TO 2003 225HP 4-STROKE HC5358-3 HO6001 HO6002 See Note 1 2003 TO DATE 150-200XS MUST Use Tournament Cylinders. 2003 TO DATE 250-300 HP XS MUST Use Tournament Cylinders. 2004 TO DATE 150-200HP VERADO HC5345-3 HO6001 HO6002   Nissan 1990 TO DATE 90-140HP HC5345-3 HO6001 HO6002   Suzuki 1986 TO DATE 100HP HC5345-3 HO6003 HO6002   1986 TO 2002 115-140HP HC5345-3 HO6001 HO6002 NOT 1996 1986 TO DATE 150-300HP 2 & 4 STROKE HC5345-3 HO6003 HO6002   1996 ONLY 115-140HP HC5348-3 HO6001 HO6002   1998 TO DATE 40-140HP 4-STROKE HC5358-3 HO6003 HO6002 See Note 2 2003 TO DATE 90HP 4-STROKE HC5358-3 HO6003 HO6002 See Note 2 2013 TO DATE DF150 – DF175 HP HC5345-3 HO6001 HO6002   Yamaha 1986 TO DATE 100-250HP 2-STROKE HC5345-3 HO6001 HO6002   1986 TO DATE 40-90HP HC5345-3 HO6003 HO6002   2000-DATE 150-300 HPDI HC5345-3 HO6001 HO6002   2001 TO 2003 80-250HP 4-STROKE HC5358-3 HO6001 HO6002 See Note 1 2003 TO DATE F200-F250 3.3L HC5358-3 HO6001 HO6002   2003 TO DATE 25-70HP 4-STROKE HC5348-3 HO6003 HO6002   2007 TO DATE 200-300HP 4.2L V6 4-STROKE HC5345-3 HO6001 HO6002 See Note 2 2007 TO DATE F300-F350 HP 5.3V8 MUST use Tournament Cylinders   2011-2013 115A HC5358-3 HO6003 HO6002   2014-DATE 115B HC5345-3 HO6003 HO6002

Varianten ab 890,05 €*
741,90 €* 833,42 €* (10.98% gespart)
%
Tipp

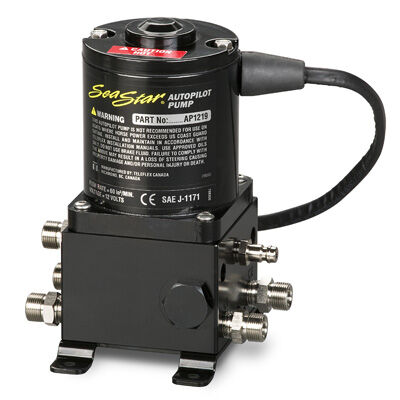

SeaStar Autopilot Hydraulikpumpe 0,9l/min 12V
Mit dieser elektrischen reversiblen SeaStar Hydraulikpumpe bringen Sie jede SeaStar oder BayStar Hydraulikanlage auf Trab und zwar in Kombination mit einem entsprechend leistungsfähigen Autopiloten Core Pack. Oder schauen Sie sich sofort das exklusive LEPPER marine Autopilot Paket von Simrad und SeaStar an. Einfache In-Line Montage sowohl mit den starren Nylon Leitungen und Schnreidringen, als auch mit konfektionierten HO51xx Leitungen  Technische Daten Arbeitsspannung / Bordnetz: 12V Förderleistung: ca. 0,9l/min Empfohlene Hydraulik-Zylinder Kapazität: 80ccm-204ccm Gewicht: 2,2kg4 Max Betriebsdruck: 68 bar Anschlüsse mit HO51xx Schläuchen kompatibel  Durchschnittliche Stromaufnahme 4-8A Kompatibell mit Navico NAC-2 oder Raymarine ACU-150 passt perfekt in jedes BayStar oder SeaStar Hydraulisystem Optionale Leitungen oder Fittinge einfach online bestellbar  Autopilot Hydraulik Do-It-Yourself DIY leichtgemacht

752,08 €* 845,04 €* (11% gespart)
%
Tipp
Seastar Steuerpumpen für Hydrauliksysteme
Bitte gewünschten Typ oben auswählen HH4314-3 SeaStar Steuerpumpe für BayStar hydraulisches Steuersystem (22,9cc / 70bar) Opbouw HH5269-3 Seastar 1.4 Aufbau Steuerpumpe, (22,9cc / 70bar), für Hydraulisches Steuersystem HH5271-3 SeaStar 1.7 Steuerpumpe Aufbau (27,8cc / 70bar) Inbouw HH5273-3 Seastar 2.0 Aufbau Steuerpumpe, (33,0cc / 70bar), für Hydraulisches Steuersystem HH5272-3 SeaStar 2.4 Steuerpumpe Aufbau (39,3cc / 70bar) HH5770-3 Seastar Pro 2.0 Steuerpumpe (33,0cc/103bar) - Aufbau HH5272-3 SeaStar 2.4 Steuerpumpe Aufbau (39,3cc / 70bar) HH5772-3 SeaStar 2.4 Steuerpumpe Aufbau (39,3cc / 103bar) HH5285-3 Seastar 3.0 Aufbau Steuerpumpe, (49,29cc / 70bar), für Hydraulisches Steuersystem HH5260-3 Seastar 1.4 Einbau Steuerpumpe, (23,0cc / 70bar) für Hydraulisches Steuersystem HH5261-3 Seastar 1.7 Einbau Steuerpumpe, (27,8cc / 70bar) für Hydraulisches Steuersystem HH5262-3 Seastar 2.4 Einbau Steuerpumpe, (39,33cc / 70bar), für Hydraulisches Steuersystem HH5265-3 Seastar 3.0 Einbau Steuerpumpe, (49,29cc / 70bar), für Hydraulisches Steuersystem HH4315-3 SeaStar Verstellbarer Steuerkopf für BayStar hydraulisches Steuersystem (22,9cc / 70bar) Sport-Tilt HH6191-3 SeaStar 1.7 Steuerpumpe Sport Tilt (27,8cc / 70bar) Sport-Tilt HH6189-3 Seastar 1.7 Pro Sport Tilt Steuerpumpe, (33,0cc / 103bar) für Hydraulisches Steuersystem HH6145-3 Seastar 2.0 Sport Tilt Steuerpumpe, (33,0cc / 70bar) für Hydraulisches Steuersystem HH6190-3 Seastar 2.0 Pro Sport Tilt Steuerpumpe, (33,0cc / 103bar) für Hydraulisches Steuersystem HH6192-3 Seastar 2.4 Sport Tilt Steuerpumpe, (39,3cc / 70bar) für Hydraulisches Steuersystem HH6541-3 Seastar 1.7 Classic Tilt Steuerpumpe, (27,8cc / 70bar) für Hydraulisches Steuersystem HH6543-3 Steuerpumpe Seastar 2.0 Classic Tilt verstellbar HH6542-3 Seastar 2.4 Classic Tilt Steuerpumpe, (39,3cc / 70bar) für Hydraulisches Steuersystem HH6574-3 Seastar 2.0 Pro Classic Tilt Steuerpumpe, (33,0cc / 103bar) für Hydraulisches Steuersystem HH5250 SeaStar / Capilano Steuerkopf 1250V mit verstellbarer Förderleistung für Hydraulisches Steuersystem HH5275 SeaStar / Capilano Steuerkopf 1275V mit verstellbarer Förderleistung für Hydraulisches Steuersystem Die neue SeaStar Steuerpumpen (und Zylinder) mit Art. Nr. mit Endung “-3” kommen mit mit “ORB”-Fittings. Diese werden mit einem O-Ring abgedichtet und sind drehbar in jede gewünschte Richtung. SeaStar Steuerpumpen ohne “-3”-Ausgang haben ¼” konische Fittings. Steuerwelle-Einzelheiten. Konus ¾” standard (1” per ft). Gewinde: 5/8”- 18 UNF. Keil 3/16” (#606 Woodruff Key). Anschlüsse: -5 ORB (neue SeaStar Steuerpumpen) oder ¼” NPT (alte SeaStar- und Bay - Star Steuerpumpen). Achtung: Für ¼” NPT Fittings gilt: Fittings nur handfest in Steuerpumpe drehen und dann noch 1,5-2,5 Schlag, abhängig von der gewünschten Richtung. Nicht mehr als 17,6Nm! Niemals Teflonband gebrauchen zur Abdichtung der Fittinge! Abgeschnittene Reste von Teflonband können ins System geraten, wodurch Leckage der Ventile auftreten kann. Verwenden Sie nur Dichtflüssigkeit wie Loctite-PST!

Varianten ab 506,47 €*
411,90 €* 463,42 €* (11.12% gespart)
%
Tipp
HyPro Hydraulikadapter 1/4" BSP auf 1/4" NPT
Komplett Set Hydraulik Fittinge von HyPro zum Anschluss von 1/4" NPT Fittings an die 1/4 BSP Ports der Hydraulic Projects Hydraulikpumpen.  Seite A: 1/4 BSP Männlich Außengewinde mit Dichtung (zur Pumpe) Seite B: 1/4 NPT Weiblich zur Aufnahme von 1/4 NPT Fittings männlich Das Set beinhaltet 3 Adapter

39,99 €* 46,90 €* (14.73% gespart)

SeaStar und BayStar Zubehör

%
Allpa flexibler Schlauchsatz 20" für BayStar und SeaStar
Schlauchsatz 20" zum individuellen Kürzen. Einseitg komplett verpresst und auf der anderen Seite offen.  Nach Verlegen, Kürzen und Anpassen kann der mitgelieferte Fittingsatz 057915 zur Adaption verwendet werden.  Die Fittinge sind speziell zum Anschluss an die gängigen BayStar / SeaStar Fittinge gedacht.  Zum Beispiel dem beliebten HF6011 ORB / Tube 45° Fitting beim Anschluss an eine -ORB Pumpe oder einen -ORB Zylinder

242,50 €* 275,57 €* (12% gespart)
%
Tipp

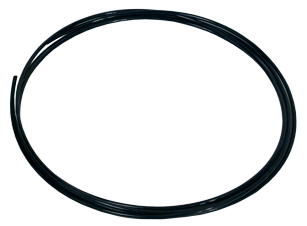

SeaStar 3/8" Nylon Hydraulik Leitung (Preis pro Meter)
