Der Raymarine Element Ratgeber
Das richtige Raymarine Element für Ihre Anforderungen. Grundsätzlich bietet Raymarine die Element Geräte in zwei verschiedenen Serien an:
- Raymarine Element-S
- Raymarine Element-HV
Wir erklären Ihnen die Unterschiede und zeigen auf welchen Element-Typ Sie für Ihre Anwendungen benötigen.
Außerdem finden Sie auf dieser Seite sämtliches Zubehör für Raymarine Element-S oder Element-HV Modelle mit den entsprechenden Links zu den Produkten in unserem Online Shop.

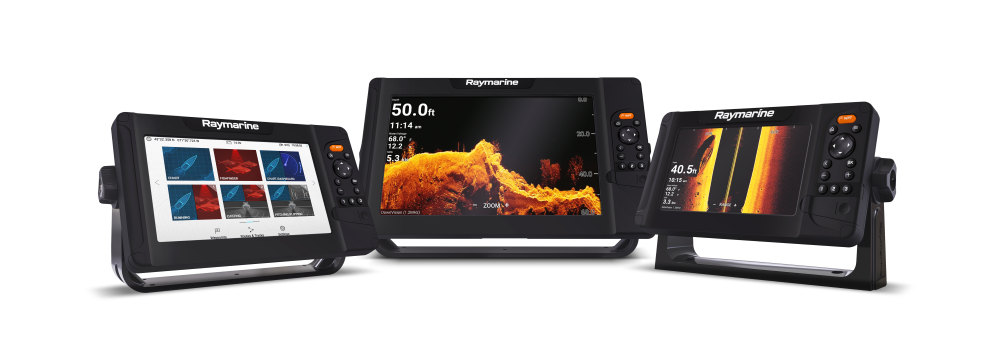

Die Raymarine Element Übersicht
.png) |
 |
| Serie | Raymarine Element-S | Raymarine Element-HV |
| Verfügbare Größen | 7, 9 und 12 Zoll | 7, 9 und 12 Zoll |
| Prozessor | Quad-Core | Quad-Core |
| Helligkeit | 1500 nits | 1500 nits |
| Bedienung | nur Tasten | nur Tasten |
| Integriertes GPS/GNSS | ja (10 Hz) | ja (10 Hz) |
| Kartenplotter-Funktion | ja | ja |
| Betriebssystem |
Raymarine LightHouse Sport |
Raymarine LightHouse Sport |
| Optionale Seekarten |
|
|
| AIS Darstellung | ja | ja |
| WLAN | ja | ja |
| Radar | mit kabellosem Raymarine Quantum Radar | mit kabellosem Raymarine Quantum Radar |
| NMEA0183 | nein | nein |
| NMEA2000 | ja (ausgewählte Datensätze) | ja (ausgewählte Datensätze) |
| NMEA2000 Anschluss | micro-C | micro-C |
| Sonaranschluss | 9-Pin | 19-Pin |
| Sonar Technologie | ClearPuls (Singel) CPT-S | HyperVision |
| RealVision 3D | nein | ja |
| ChirpDownVision | nein | ja |
| ChirpSideVision | nein | ja |
| HochfrequenzChirp | ja | ja |
| HyperVision | nein | ja |
Wie man aus der Tabelle erkennen kann liegt der eigentliche Unterschied lediglich in den Sonar- bzw. Echolot-Eigenschaften.
Beide Serien bieten die Möglichkeit zum Anschluss von Echolotgebern, allerdings ist der Sonar Leistungsumfang der Element-S Serie deutlich geringer als bei den Element-HV Geräten.
Demenstprechend kann man eine klare Nutzungsempfehlung für beide Serien aussprechen:
Raymarine Element-S |
Raymarine Element-HV |
|
| Anwendung |
|
|
Die Raymarine Element-S Serie im Detail
Die Links zu den drei Raymarine Element-S Geräten:
Raymarine Element-S für Segler & Motorbootfahrer
Alle Raymarine Element-S Geräte kommen im Standard Lieferumfang mit dem Display, einem kombiniertem Strom- / Datenkabel, Bügelhalterung & Rändelschrauben, Anleitung aber ohne Geber.
Auf einem Segelboot können beispielsweise durch den Anschluss des Element an das NMEA2000 System die Daten der für Wassertiefe, Wassertemperatur sowie Geschwindigkeit durchs Wasser auf dem Gerät dargestellt werden.
Natürlich müssen die Daten entsprechend im NMEA2000 oder SeaTalk ng Netzwerk zur Verfügung stehen. Wie oben beschrieben erfolgt der Anschluss über ein micro-C Spur- / Dropkabel. Wenn Sie ein Raymarine SeaTalk ng Netzwerk haben können Sie sich einfach mit einem Adapterkabel wie dem A06045 oder A06075 behelfen.
|
Auf diesem Weg sollten dem Element-S auch die empfangenen AIS Daten sowie die Winddaten zugeführt werden. Dann ist das Element-S auch auf Segelbooten eine kostengünstige Navigationslösung. Sofern ein Raymarine Autopilot an Bord ist, der ebenfalls vernetzt ist kann auch das Heading Signal für Ausrichtung sowie Berechnungen genutzt werden. Der Anschluss eines kompatiblen Raymarine Quantum WLAN Radars erfolgt ausschließlich kabellos über die integrierte WLAN Funktionalität der Raymarine Element Geräte. Die WLAN Funktion der Element Geräte bietet ansonsten nur die Möglichkeit zur Verbindung mit einem Internet Hotspot für Systemaktualisierungen. Siehe FAQ Beitrag hier. Möglichkeiten zur Nutzung auf einem Motorboot Wenn Ihnen auf Ihrem Motorboot über das Netzwerk nicht die erforderlichen Daten für Tiefe und Wassertemperatur oder Geschwindigkeit durchs Wasser zur Verfügung stehen können Sie folgende Geber optional erwerben. |
 |
Taugt Raymarine Element für Segler?
Hier stellt sich doch lediglich die Frage, was Sie als Segler an Ihr Navigationssystem erwarten.
Als Segler verfolgen wir seit weit über einem Jahrzehnt die technische Entwicklung im Bereich der Navigationslösungen im Wasserpsort, insbesonderes im Segelsport. Selbstverständlich gibt es bei Raymarine deutlich bessere Systeme wie das Axiom, Axiom Pro oder Axiom XL (bei anderen Herstellern ebenso), aber man sollte hier die Kirche im Dorf lassen und einmal über die alltäglichen Anforderungen nachdenken.
Wenn Sie weder Regattasegler, noch Datenanalyst noch sonst etwas von einer Einsteiger Serie erwarten, dann bietet Ihnen das Raymarine Element-S ausreichend Darstellung und Navigationsmöglichkeiten.
Wie gesagt, die Raymarine Element Serie (oder die Element-S Serie) ist bestimmt nicht unsere pauschale Empfehlung für Segler, Kleinreden oder Abtun möchten wir sie aber auch nicht, weil wir wissen, dass Sie zu 55% die Anwendungsszenarien "unserer Kunden!" auf kleinen und mittelgroßen Segelbooten erfüllt.
Der nächste Schritt für uns Segler im Raymarine Programm wäre das Raymarine AXIOM+ MFD, die Übersicht haben wir hier.
Raymarine Element-S Kartografie Optionen
Jede der drei Raymarine Element-S Größen ist wahlweise mit oder ohne Lighthouse Seekarte lieferbar.
| Größe Display | Artikel | Bezeichnung |
| 7" Display | E70531 | Raymarine Element 7s ohne Seekarte |
| E70531-00-NEU | Raymarine Element 7s mit Lighthouse Nordeuropa Seekarte | |
| E70531-00-WEU | Raymarine Element 7s mit Lighthouse Westeuropa Seekarte | |
| E70531-00-MED | Raymarine Element 7s mit Lighthouse Südeuropa Seekarte | |
| 9" Display | E70533 | Raymarine Element 9s ohne Seekarte |
| E70533-00-NEU | Raymarine Element 9s mit Lighthouse Nordeuropa Seekarte | |
| E70533-00-WEU | Raymarine Element 9s mit Lighthouse Westeuropa Seekarte | |
| E70533-00-MED | Raymarine Element 9s mit Lighthouse Südeuropa Seekarte | |
| 12" Display | E70535 | Raymarine Element 12s ohne Seekarte |
| E70535-000-NEU | Raymarine Element 12s mit Lighthouse Nordeuropa Seekarte | |
| E70535-000-WEU | Raymarine Element 12s mit Lighthouse Westeuropa Seekarte | |
| E70535-000-MED | Raymarine Element 12s mit Lighthouse Südeuropa Seekarte |
Raymarine Element-S Geber
E70342 CPT-S HIGH CHIRP Spiegelheckgeber, konisch, für CP100/MFD, 9-pin, 10m Kabel
A80691 CPT-S HIGH CHIRP Inneneinbaugeber Kunststoff, 0/12/20° Einbaumöglichkeit 6m Kabel (siehe unterhalb)
E70339 CPT-S HIGH CHIRP Kunststoff-Durchbruchgeber, konisch, 0° gekippt, 9-pin, 10m Kabel
A80448 CPT-S HIGH CHIRP Kunststoff-Durchbruchgeber, konisch, 12° gekippt, 10m Kabel
A80447 CPT-S HIGH CHIRP Kunststoff-Durchbruchgeber, konisch, 20° gekippt, 10m Kabel
A80446 CPT-S HIGH CHIRP Bronze-Durchbruchgeber, konisch, 0° gekippt, 10m Kabel
E70340 CPT-S HIGH CHIRP Bronze-Durchbruchgeber, konisch, 12° gekippt, 9-pin, 10m Kabel
E70341 CPT-S HIGH CHIRP Bronze-Durchbruchgeber, konisch, 20° gekippt, 9-pin, 10m Kabel
A80363 CPT-S Montage-Kit für Trolling-Motor
R70496 CPT-S Spiegelheckgeber-Montagehalterung mit Zubehör
A80273 CPT-100/110/120 9-pin Geber-Verlängerungskabel, 4 m

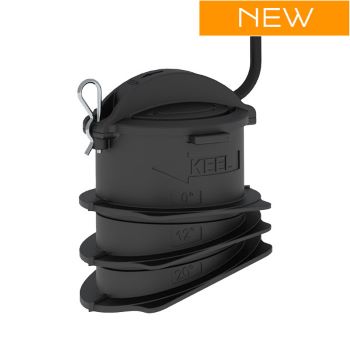

Neu für Element-S der Inneneinbaugeber
Neu im Programm ist der anpassbare CPT-S Geber für den Inneneinbau.
Die mitgelieferte Hülse kann an unterschiedliche Kimmungen angepasst und dann von innen in den Rumpf geklebt werden.
Ähnlich wie beim Airmar P79 Inneneinbaugeber kann man die Hülse nach Anpassung und Verklebung mit einem Frostschutzmittel befüllen und den Geber von oben in die Hülse einsetzen und verriegeln.
Raymarine Element HV für Angler
Nachfolgend alle Informationen rund um die Raymarine Element-HyperVision Serie, beginnend mit den drei Modellen. Die Element-HV Modelle gibt es wahlweise mit oder ohne HV-100+ Geber.
Die Sonarleistung macht den Unterschied
Der kompakte HV-100.02- Geber ist einfach zu installieren und unterstützt RealVision 3D, DownVision, SideVision, Hochfrequenz-CHIRP und 1,2´MHz HyperVision. Ein hochpräziser Wassertemperatursensor gehört zur Standardausrüstung und der HV-100.02 kann für die Spiegelheckoder Trollingmotormontage umgerüstet werden. Modelle für die Durchbruchmontage sind ebenfalls erhältlich.

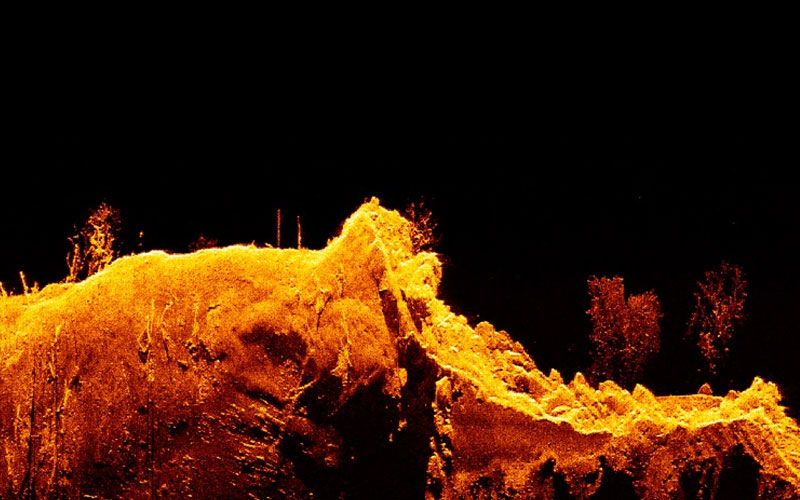

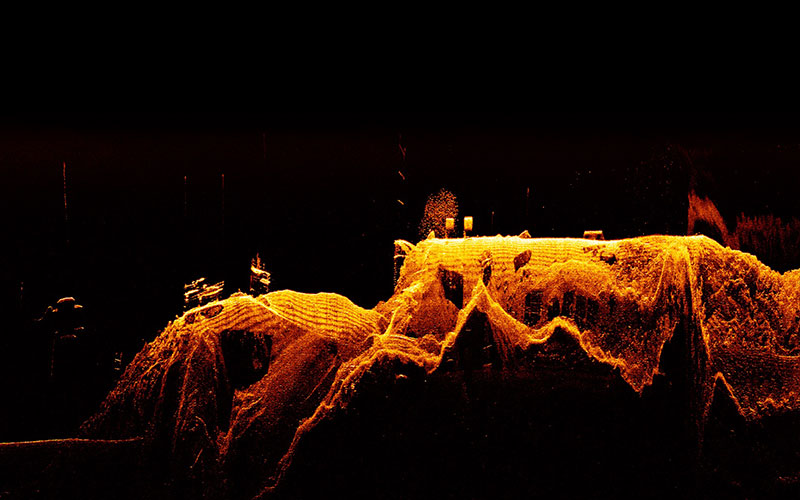

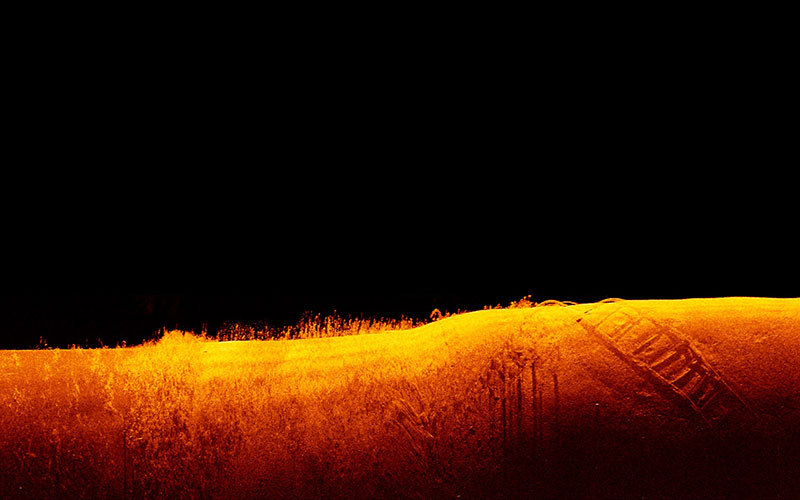

HyperVision beim Blick nach Unten
- HyperVision nutzt seh hohe Frequenzen (1,2 Megahertz) und CHIRP-Technologie, um DownVision-, SideVision- und RealVision 3D-Bildgebung auf eine andere Ebene zu bringen
- 1,2 Megahertz HyperVision-Modus ist optimiert für sehr hochauflösende Bilder bis zu 100 Fuß (30 Meter)
Bild A Down
Bild B Down
Bild C Down

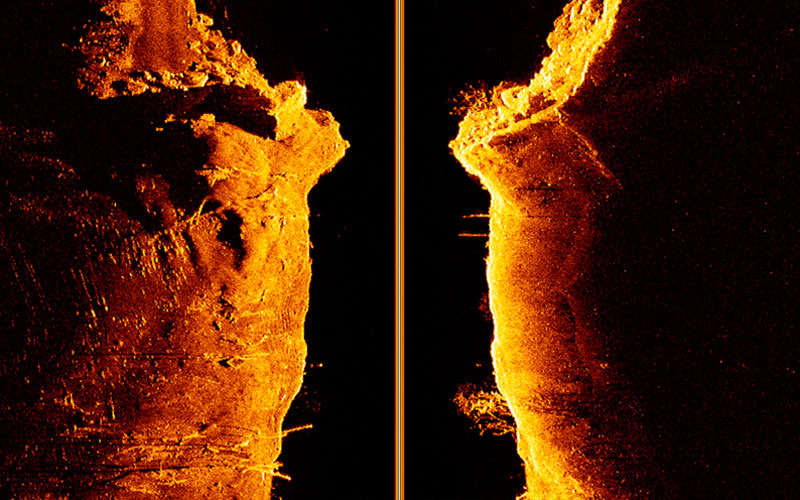

HyperVision beim Blick zur Seite
Sehen bedeutet Verstehen. Das Hyper SideVision bietet Ihnen erstklassige Bilder zur sicheren Deutung der Umgebung unter Wasser.
In Zusammenarbeit
mit dem Raymarine Fishing Germany Team sind wir Euch bei
- der Kaufberatung
- der Installation und
- der Benutzung
Eurer Raymarine Echolote behilflich.
Sprecht uns an - gerne verhelfen wir Euch zu mehr Durchblick.
Werfen Sie mal einen Blick in unseren Blog Beitrag zu den Raymarine Element-HV Tipps
Stets aktuelle Meldungen und Fangergebnisse vom Raymarine Fishing Germany Team gibt es auf Instagram

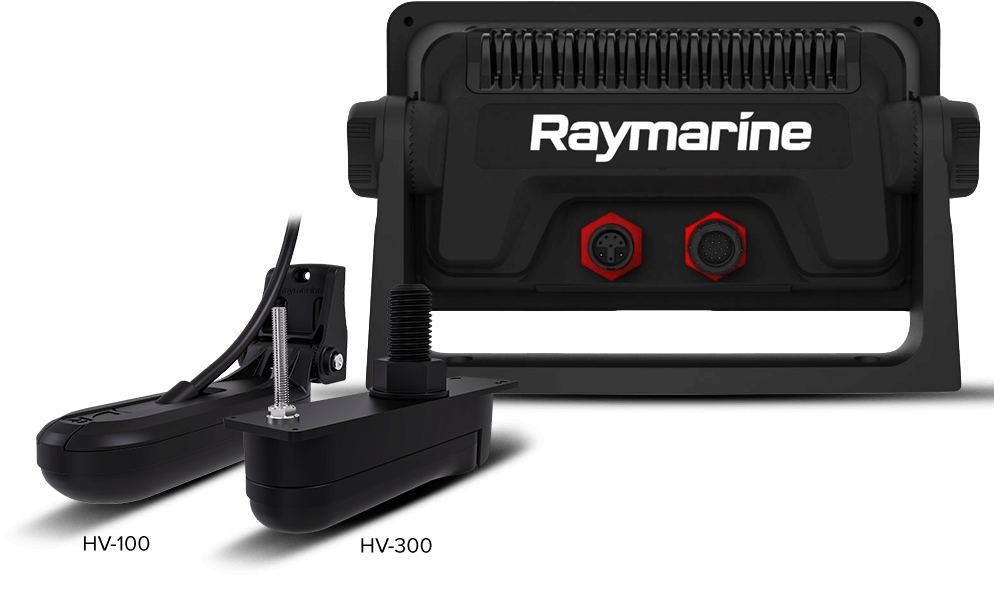

Geber für die Raymarine Element-HV Geräte
Den Standard bildet der Raymarine HV-100+ Spiegelheckgeber mit der internen Raymarine Nummer HV-100.02 (E70643) aber es gibt weitere HyperVision Geber, die sich Ihren Anforderungen oder den Anforderungen des Bootes anpassen:
E70643 HV-100+ HyperVision Spiegelheckgeber Plastik mit 6m Kabel
A80604 HV-300 TH HyperVision Durchbruchgeber Plastik mit 6m Kabel
T70448 HV-300 HyperVision Durchbruchgeber (BB/STB) Paar Plastik, 6 Meter Kabel
R70725 HV-300 HyperVision Split-Geber Plastik, nur Backbord, 2m Kabel
R70726 HV-300 HyperVision Split-Geber Plastik, nur Steuerbord, 2m Kabel
A80605 HyperVision TH Geber Y-Kabel 0,5 m für HV-300
R70651 HV-100 Halterung Spiegelheckgeber
A80562 Element HV Hyper Vision Geberverlängerungskabel 4 m
A80606 Element HV Adapter für MotorGuide Geber (7-pin)
A80557 HV-100 Trolling Motor Halterung
A80558 Adapterkabel für Dragonfly-Geber (grün, 10-pin) an Element HV (15-Pin)
A80559 Adapterkabel für CPT-S/DVS-Geber (9-Pin) an Element HV (15-Pin)
A80560 Adapterkabel MinnKota Geber an Element HV (15-pin)
R70741 HV-300 Anpassblock
Gemeinsames Raymarine Element-S und Element-HV Zubehör
Durch die identischen Gehäuseabmessungen von jeweils gleich großen Element-S und Element-HV Modellen (Displaygrößen) sind Halterungen und Abdeckungen sowie das Strom- / Datenkabel identisch und nachfolgend aufgeführt:
A80553 Element 7” Aufbaumontagesatz (Baugleich bei Raymarine Element-S und Element-HV Modellen)
A80554 Element 9” Aufbaumontagesatz (Baugleich bei Raymarine Element-S und Element-HV Modellen)
A80555 Element 12” Aufbaumontagesatz (Baugleich bei Raymarine Element-S und Element-HV Modellen)
R70647 Element 7” Bügelmontagesatz (Baugleich bei Raymarine Element-S und Element-HV Modellen)
R70648 Element 9” Bügelmontagesatz (Baugleich bei Raymarine Element-S und Element-HV Modellen)
R70649 Element 12” Bügelmontagesatz (Baugleich bei Raymarine Element-S und Element-HV Modellen)
R70727 Element 7” Abdeckkappe (Baugleich bei Raymarine Element-S und Element-HV Modellen)
R70728 Element 9” Abdeckkappe (Baugleich bei Raymarine Element-S und Element-HV Modellen)
R70729 Element 12” Abdeckkappe (Baugleich bei Raymarine Element-S und Element-HV Modellen)
R70523 Element / Axiom / Axiom+ Spannungskabel mit NMEA-2000 Verbinder, 1,5m, gerade
(Baugleich bei Raymarine Element-S und Element-HV Modellen)
