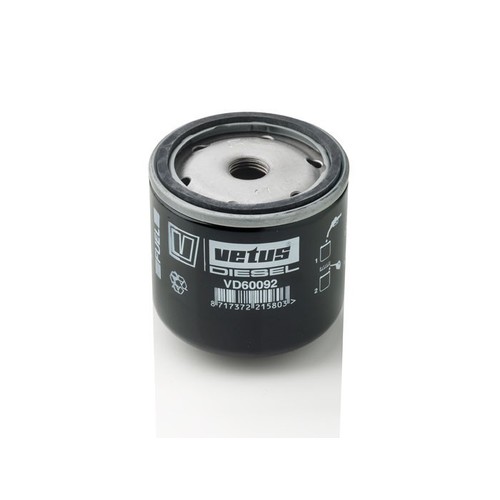

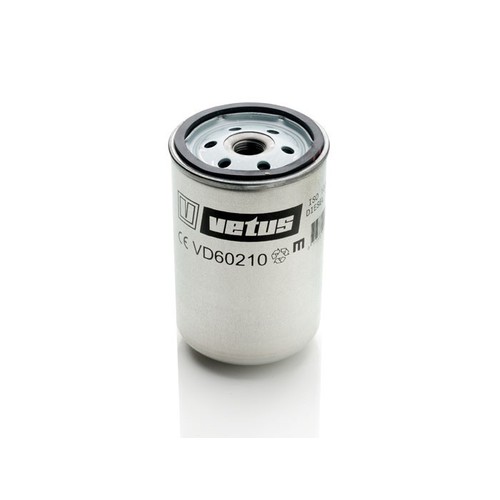

Vetus STM3690 Dieselfilter M2/M3/M4/VH

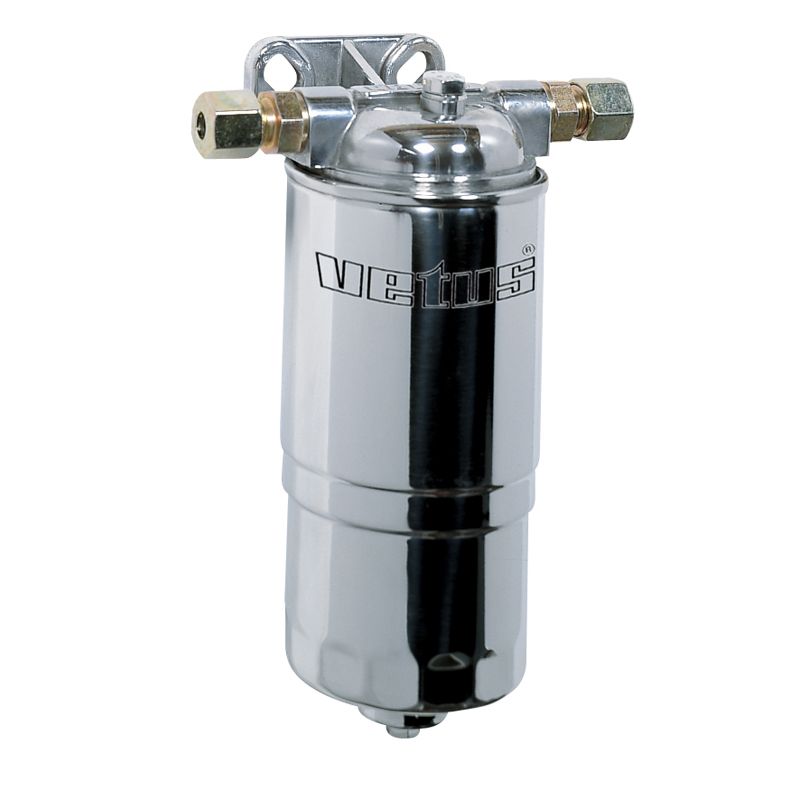

Die Vetus Wasserabscheider/ Grobfilter WS180 und WS720 bestehen aus fol‑ genden Teilen:
• Ein Brennstoff-Grobfilter, der die Schmutzteilchen auffängt.
• Ein Wasserabscheider, der unter Ausnutzung der höheren Dichte von Wasser im Vergleich zu Brennstoff, das Wasser sinken lässt.
Die maximale Wasserabscheidung der Vetus Wasserabscheider/ Grobfilter WS180 und WS720 liegt über 90 %. Zusammen mit dem auf dem Motor montierten Feinfilter wird eine Wasserabscheidung von 99 % erreicht. Beide Typen eignen sich für Dieselöl und Benzin. Bei Typ WS720 sind zwei Filterelemente parallel aneinander gekoppelt.
Aufstellung Montieren Sie den Wasserabscheider/ Grobfilter in die Brennstoffsaugleitung zwischen den Brennstofftank und die Brennstoffpumpe. Der Wasserabscheider/ Grobfilter sollte auf Grund des Schmutzniederschlags in der Leitung mög‑ lichst nahe am Brennstofftank befestigt werden. Installieren Sie den Wasserabscheider/ Grobfilter vorzugsweise höher als die Oberseite des Brennstofftankes. Das hat den Vorteil, dass der Tank im Fall eines leckenden Filters nicht leer läuftleerläuft. Siehe Abbildung 1. Installieren Sie beim Sauganschluss des Tanks ein Absperrventil. Lassen Sie nach Möglichkeit die ganze Brennstoffleitung zum Brennstofftank hin etwas abschüssig verlaufen. Alle vor oder hinter der Brennstoffpumpe befestigten Feinfilter müssen beibehalten werden.
WS180: Die zwei mitgelieferten Schlauchanschlüsse (M14 x 1,5 - 8 mm) befestigen. WS720: Montieren Sie die Fassungen im Filtergehäuse. Befestigen Sie die Überwurfmutter und den Schneidring an der Leitung und schrauben Sie alles auf die Fassung. Dichten Sie den unbenutzten Einlass- und Auslassanschluss mit den mit‑ gelieferten Dichtungsstöpseln ab. Füllen Sie das Filterelement mit sau‑ berem Brennstoff (4). Schmieren Sie den Dichtungsring mit etwas Motoröl ein (5). Drehen Sie das neue Filterelement in der angegebenen Richtung fest. Wenn der Wasserabscheider/ Grobfilter WS180 - WS720 Wasserabscheider/ Grobfilter WS180 - WS720 040302.03 7 Dichtungsring die Dichtungsfläche berührt (6), muss das Filterelement mit der Hand (kein Werkzeug) noch maximal eine halbe bis drei vierteldreiviertel Drehung fest gedreht werden (7).
Ablassen von Wasser aus dem Filterelement: Lassen Sie regelmäßig (einmal pro Monat) das Wasser aus dem Filterelement ab, indem Sie den an der Unterseite montierten Stöpsel aufdrehen. Siehe Abbildung 2. Auswechseln des Filterelements: Wechseln Sie einmal pro Jahr oder aller 200 Drehstunden das Filterelement wie folgt aus: - Schließen Sie die Brennstoffzufuhr (Drehen Sie das Absperrventil zu). - Lassen Sie den Brennstoff aus dem Filter ab. Siehe Abbildung 2. - Drehen Sie das Filterelement in Pfeilrichtung los. Siehe Abbildung 3. - Füllen Sie das neue Filterelement mit sauberem Brennstoff (4). - Schmieren Sie den Abdichtungsring mit etwas Motoröl ein (5). - Drehen Sie das neue Filterelement in der angegebenen Richtung fest. Wenn der Dichtungsring die Dichtungsfläche berührt (6), muss das Filterelement mit der Hand (kein Werkzeug) noch maxi‑ mal eine halbe bis drei vierteldreiviertel Drehung fest gedreht werden (7). Entlüften: Die meisten Motoren entlüften sich gegen‑ wärtig selbst. Falls dies nicht der Fall ist, müssen Sie das System nach dem Ablassen des Wassers oder dem Auswechseln des Filterelements selbst entlüften. Wenn die Brennstoffpumpe vor dem Wasserabscheider/ Grobfilter befe‑ stigt ist, kann das System mit Hilfe der Sechskantschraube an der Oberseite des Filters entlüftet werden.
Technische Daten
Vetus WS Typ
WS180
WS720
Höchstleistung Liter / Stunde
180
720
Empfohlene Leistung Liter / Stunde
110
440-640
Anschlüsse
M14 x 1.58mm
M18 x 1.515mm
Höhe
207mm
215mm
Breite
85mm
174mm
Tiefe
85mm
85mm
Gewicht
0,7kg
1,5kg
Ersatzfilter 40 µm
WS180FE (KC44/1)
2 x WS180FE (KC44/1)
Filterelemente ersetzen nach
200 Betriebsstunden oder jährlich
Zertifizierung
Feuerbeständig nach ISO 1008 + ISO 7840
