Hy-Pro Hydraulischer Linearantrieb Medium (250mm Hub) 12V 9 Sek. solo
1.699,00 €*
% 1.799,00 €* (5.56% gespart)Lieferzeit ca. 4-6 Werktage
Produktinformationen "Hy-Pro Hydraulischer Linearantrieb Medium (250mm Hub) 12V 9 Sek. solo"
250mm Hub Medium Version - Die neuen Hydraulic Projects Hydraulik Linearantriebe kommen seit 2024 im neuen Design.
Bei diesem Antrieb handelt es sich um die Medium Ausführung mit einem Hub von 250mm.
Wie bei allen Kompaktantrieben entscheidet die rückseitig verbaute Hydraulikpumpe über die Leistung des Zylinders. Hier kann zwischen verschiedenen Förderleistungen und Betriebsspannungen gewählt werden, was entsprechend Einfluss auf Kraft und Geschwindigkeit des Antriebs hat.
Neu ab 2024 ist auch die Möglichkeit bestimmte Modelle sofort mit einem aufgesetzten Ruderlagengeber zu bestellen. Der neue Ruderlagengeber ist Out-of-the-Box mit dem Garmin Reactor 40 System kompatibel.
Ausführungen:

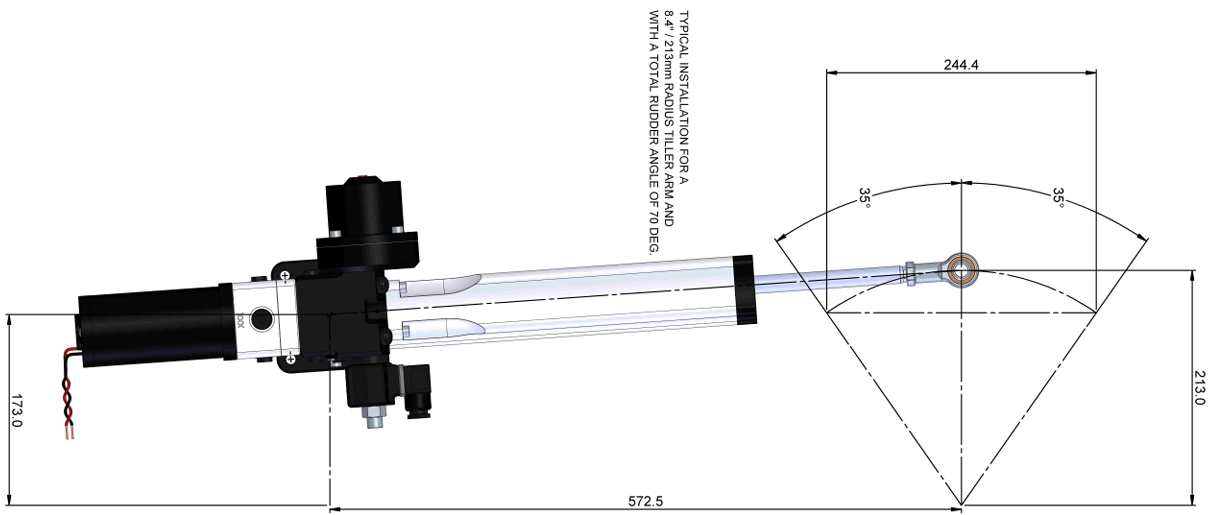

| Artikelnummer | Spannung | Hart-Hart Zeit | Max Schub Kgf | Max Schub Nm | Hebelarm 70° | Stromaufnahme (A) bei 650kgf Last | Stromaufnahme (A) bei 60kgf Last |
| ML+40M1012 | 12V (100W) | 13 sec. | 703 Kgf | 1.470 Nm | 213 mm | 19.0 A | 2.0 A |
| ML+40M1024 | 24V (100W) | 13 sec. | 703 Kgf | 1.470 Nm | 213 mm | 9.0 A | 1.0 A |
| ML+40M2012 | 12V (100W) | 9 sec. | 703 Kgf | 1.470 Nm | 213 mm | 25.0 A | 2.5 A |
| ML+40M2024 | 24V (100W) | 9 sec. | 703 Kgf | 1.470 Nm | 213 mm | 12.0 A | 1.3 A |

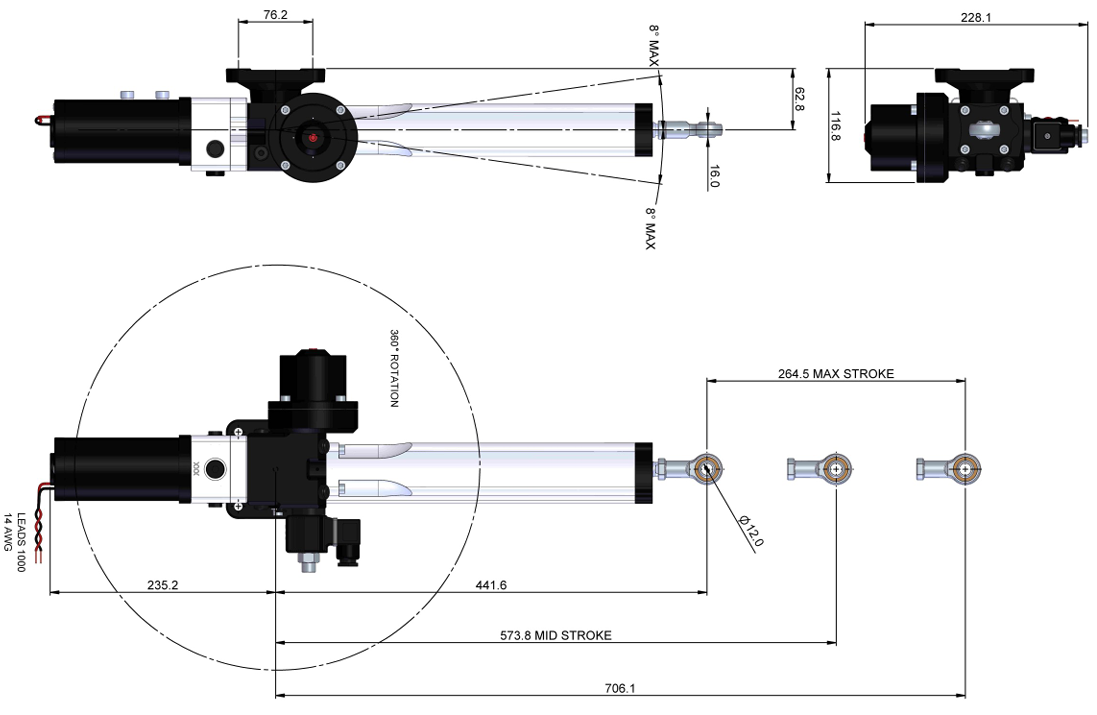

Abmessungen:
| Wasserschutzklasse: | IP67 |
| EMC Protection S EN 60945: | 2002 (DC) |
| Ignition Protection BS EN 28846: | 2017 |
| EN ISO 10592: | 1995 (Small Craft - Hydraulic Steering Systems) |
| Arbeitstemperatur | -15 to +55 ° C |
| Max Schubkraft | 703 kgf |
| Ansteuerung: | Red lead to positive - Ausfahren Black lead to positive - Einfahren |
| Kupplungsventil | 12 watt |
| Kupplungsanbindung: | DIN 43650 (6-8 mm cable) |
| Hydrauliköl: | ISO VG10 to VG40 hydraulic mineral fluid to ISO 6743-4 HV |
| Gewicht: | 8.0 kg |
Modulares System
Die HyPro Hydraulikantriebe können ab Werk auf die unterschiedlichen Anforderungen angepasst werden. Sprechen Sie uns bei Bedarf gerne an:
Optionaler Ruderlagensensor
Das neue Design ermöglicht die Anbringung des optionalen Ruderlagensensors, direkt auf dem Zylinder. Der Sensor kommt ohne bewegliche Teile und wird direkt im Hause von Hydraulic Projects hergestellt.
Der neue Ruderlagensensor ist nicht kompatibel mit älteren HyPro Linearantrieben & Zylindern. Aktuell kann der Ruderlagensensor mit dem Garmin Reactor 40 Universal mittels Adapterkabel 010-11532-00 verbunden werden.
Empfohlene Autopilot Computer
Die Dimensionierung des Autopilot Computers richtet sich immer nach der durchschnittlichen und maximalen Stromaufnahme des Antriebs.
Der neue Hy-Pro Antrieb kommt in unterschiedlichen Varianten, dementsprechend nachfolgend unsere Empfehlungen. Wichtig, der Autopilot Computer muss einen Kupplungsausgang für die Steuerung des Magnetventils haben.
| Hersteller & Autopilot-Computer | Kompatibilität zum Hy-Pro Short Linearantrieb |
| B&G, Lowrance, Simrad NAC1 | nein, hat keinen Ausgang zur Schaltung der Kupplung |
| B&G, Lowrance, Simrad NAC2 | nein, zu geringe Stromabgabe |
| B&G, Lowrance, Simrad NAC3 | ja, alle Varianten dieses Antriebs |
| Furuno NavPilot 300 | nein, hat keinen Ausgang zur Schaltung der Kupplung |
| Furuno NavPilot 700 | ja, alle Varianten dieses Antriebs |
| Garmin Reactor 40 | ja, alle Varianten dieses Antriebs |
| Raymarine ACU100 | nein, hat keinen Ausgang zur Schaltung der Kupplung |
| Raymarine ACU150 | nein, hat keinen Ausgang zur Schaltung der Kupplung |
| Raymarine ACU200 | ja, alle Varianten dieses Antriebs |
Anleitung als PDF Dokument
Anleitung Hydraulic Projects Linear Drive 2025 (Short, Medium, Long)
Hersteller
Hydraulic Projects Ltd
Dawlish Business Park
Dawlish
UK-EX7 0NH Devon
Tel: +44 (0)1626 863634 Email: sales@hypro.co.uk
Inverkehrbringer / Importeur für Deutschland
LEPPER marine GmbH & Co. KG
Am Alten Lothringer Schacht 2
D-44805 Bochum
Tel. +49 (0) 234 640 66 222
Email: service@lepper-marine.de
| Produkt Typ: | Antriebseinheiten |
|---|
Hy-Pro Drive Artikel stammen aus unserem Kernsortiment, das primär für den Einsatz in der Berufsschifffahrt vorgesehen ist. Viele Produkte eignen sich durch das sehr gute Preis- Leistungsverhältnis sowie die Robsutheit ebenso gut zur Verwendung auf Sportbooten.
Als Hy-Pro Drive Distribution in Deutschland freuen wir uns Ihnen diese besonders hochwertigen Artikel anbieten zu können. Die Hy-Pro Antriebe arbeiten perfekt mit den Autopilot Systemen von B&G, Lowrance, Raymarine und Simrad.
