Rutgerson Blöcke
Die Rutgerson Blöcke haben wir speziell für Bavaria Eigner bis ca. Baujahr 2008 in unser Programm aufgenommen. Zudem hat Rutgerson zwei interessante Blöcke mit Gabelkopf (einmal fest und einmal mit Wirbel), die gut als typische Fallenumlenkblöcke bei Mastfüßen der französischen Hersteller (Sparcraft und Z-Spars) verwendet werden können.
|
Weiterhin haben wir Ihnen hier links ein PDF hinterlegt, das die Rutgerson Deck Hardware Ausstattung auf Bavaria Yachten im Jahr 2008 zeigt. Klicken Sie auf das Bild links und das PDF Dokument öffnet sich im neuen Fenster. Das PDF zeigt Anordnung der Rutgerson Deck Hardware von Bavaria 31 cruiser bis Bavaria 50 Vision. |
Rutgerson Block dreischeibig mit Klemme & Unterbügel
Gleitlagerblöcke für hohe Lasten. Die Seiten und Scheiben der Rutgerson Blöcke sind aus hochfestem Komposit Material gefertigt. Bezeichnung Scheiben-Ø mm Bolzen-Ø mm Tauwerk-Ø mm Arbeitslastkg Bruchlastkg Gewichtg Dreischeibiger Block mit Klemme & Unterbügel Serie 300 35 4 3-7 450 850 160 Dreischeibiger Block mit Klemme & Unterbügel Serie 500 50 5 6-10 700 1.250 310 Dreischeibiger Block mit Klemme & Unterbügel Serie 600 60 6 8-12 1.150 2.100 500
Rutgerson Block dreischeibig mit Klemme
Gleitlagerblöcke für hohe Lasten. Die Seiten und Scheiben der Rutgerson Blöcke sind aus hochfestem Komposit Material gefertigt. Bezeichnung Scheiben-Ø mm Bolzen-Ø mm Tauwerk-Ø mm Arbeitslastkg Bruchlastkg Gewichtg Dreischeibiger Block mit Klemme Serie 300 35 4 3-7 450 850 153 Dreischeibiger Block mit Klemme Serie 500 50 5 6-10 700 1.250 300 Dreischeibiger Block mit Klemme Serie 600 60 6 8-12 1.150 2.100 490
Rutgerson Block dreischeibig
Gleitlagerblöcke für hohe Lasten. Die Seiten und Scheiben der Rutgerson Blöcke sind aus hochfestem Komposit Material gefertigt. Bezeichnung Scheiben-Ø mm Bolzen-Ø mm Tauwerk-Ø mm Arbeitslastkg Bruchlastkg Gewichtg Dreischeibiger Block Serie 300 35 5 3-8 450 850 100 Dreischeibiger Block Serie 500 50 6 4-12 700 1.250 205 Dreischeibiger Block Serie 600 60 8 6-14 1.150 2.100 390
Rutgerson Block einscheibig Gurtbefestigung
Gleitlagerblöcke für hohe Lasten. Die Seiten und Scheiben der Rutgerson Blöcke sind aus hochfestem Komposit Material gefertigt. Bezeichnung Scheiben-Ø mm Tauwerk-Ø mm Arbeitslastkg Bruchlastkg Gewichtg Einscheibiger Block zur Gurtaufhängung, Serie 300 35 3-8 450 850 35 Einscheibiger Block zur Gurtaufhängung, Serie 500 50 4-12 700 1.250 80
Rutgerson Block einscheibig mit Klemme & Unterbügel
Gleitlagerblöcke für hohe Lasten. Die Seiten und Scheiben der Rutgerson Blöcke sind aus hochfestem Komposit Material gefertigt. Bezeichnung Scheiben-Ø mm Bolzen-Ø mm Tauwerk-Ø mm Arbeitslastkg Bruchlastkg Gewichtg Einscheibiger Block, mit Klemme und Unterbügel Serie 500 50 5 4-12 700 1.250 231 Einscheibiger Block, mit Klemme und Unterbügel Serie 600 60 6 6-14 1.150 2.100 320
Rutgerson Block einscheibig mit Unterbügel
Gleitlagerblöcke für hohe Lasten. Die Seiten und Scheiben der Rutgerson Blöcke sind aus hochfestem Komposit Material gefertigt. Bezeichnung Scheiben-Ø mm Bolzen-Ø mm Tauwerk-Ø mm Arbeitslastkg Bruchlastkg Gewichtg Einscheibiger Block mit Unterbügel, Serie 300 35 4 3-8 450 850 56 Einscheibiger Block, mit Unterbügel Serie 500 50 5 4-12 700 1.250 127 Einscheibiger Block, mit Unterbügel Serie 600 60 6 6-14 1.150 2.100 220 Einscheibiger Block, mit Unterbügel Serie 800 80 10 8-18 2.000 3.600 615
Rutgerson Block einscheibig
Gleitlagerblöcke für hohe Lasten. Die Seiten und Scheiben der Rutgerson Blöcke sind aus hochfestem Komposit Material gefertigt. Bezeichnung Scheiben-Ø mm Bolzen-Ø mm Tauwerk-Ø mm Arbeitslastkg Bruchlastkg Gewichtg Einscheibiger Block, Serie 300 35 4 3-8 450 850 50 Einscheibiger Block, Serie 500 50 5 4-12 700 1.250 116 Einscheibiger Block, Serie 600 60 6 6-14 1.150 2.100 205 Einscheibiger Block, Serie 800 80 10 8-18 2.000 3.600 570
Rutgerson Block mit festem Togglekopf
Einscheibige Gleitlagerblöcke mit 50mm, 60mm oder 80mm Scheibendurchmesser. Die Anbindung erfolgt über einen festen Gabelkopf. Diese Blöcke werden von vielen französischen Mastherstellern (Sparcraft, Z-Spar) und Werften (Jeanneau, Bénetau und Dufour) für die Fallenumlenkung am Mastfuß bzw. Deckring verwendet. Scheiben-Ø Gabelweite Pin-Ø Arbeitslast Tauwerk-Ø Gewicht 50mm 14mm 8mm 700kg 4 - 12mm 120g 60mm 12mm 6mm 850kg 6 - 14mm 183g 60mm 14mm 8mm 850kg 6 - 14mm 190g 80mm 14mm 8mm 1430kg 10 - 16mm 390g
Rutgerson Block mit Wirbel-Togglekopf
Einscheibige Gleitlagerblöcke mit 50mm, 60mm oder 80mm Scheibendurchmesser. Die Anbindung erfolgt über einen beweglichen Gabelkopf. Diese Blöcke werden von vielen französischen Mastherstellern (Sparcraft, Z-Spar) und Werften (Jeanneau, Bénetau und Dufour) für die Fallenumlenkung am Mastfuß bzw. Deckring verwendet. Scheiben-Ø Gabelweite Pin-Ø Arbeitslast Tauwerk-Ø Gewicht 50mm 12mm 6mm 700kg 4 - 12mm 124g 50mm 14mm 8mm 700kg 4 - 12mm 130g 60mm 12mm 6mm 850kg 6 - 14mm 210g 60mm 14mm 8mm 850kg 6 - 14mm 270g 80mm 14mm 8mm 1430kg 10 - 16mm 424g
Rutgerson Block zweischeibig mit Unterbügel
Gleitlagerblöcke für hohe Lasten. Die Seiten und Scheiben der Rutgerson Blöcke sind aus hochfestem Komposit Material gefertigt. Bezeichnung Scheiben-Ø mm Bolzen-Ø mm Tauwerk-Ø mm Arbeitslastkg Bruchlastkg Gewichtg Zweischeibiger Block mit Unterbügel, Serie 300 35 5 3-8 450 850 98 Zweischeibiger Block mit Unterbügel, Serie 500 50 6 4-12 700 1.250 236 Zweischeibiger Block mit Unterbügel, Serie 600 60 8 6-14 1.150 2.100 360
Rutgerson Block zweischeibig
Gleitlagerblöcke für hohe Lasten. Die Seiten und Scheiben der Rutgerson Blöcke sind aus hochfestem Komposit Material gefertigt. Bezeichnung Scheiben-Ø mm Bolzen-Ø mm Tauwerk-Ø mm Arbeitslastkg Bruchlastkg Gewichtg Zweischeibiger Block, Serie 300 35 5 3-8 450 850 91 Zweischeibiger Block, Serie 500 50 6 4-12 700 1.250 226 Zweischeibiger Block, Serie 600 60 8 6-14 1.150 2.100 350
Rutgerson Decksblock Kunststoff mit Klemme
Die Rutgerson Decksblöcke mit Gleitlagern sind aus Aluminium oder hochfestem Kompositmaterial (KST) gefertigt und auf hohe Lasten ausgelegt. Typ 40 und 60 sind jeweils übereinander montierbar und somit flexibel an das Deckslayout anpassbar. Die maximale Haltekraft der Klemmen beträgt 300kg, der Klemmenradius (D) beträgt 77mm. Bezeichnung A mm B mm C mm Arbeitslast kg Bruchlast kg max. Leinen-Ø mm Schrauben Typ 40 Einscheibig m. Klemme 82 40 49 600 1200 4-12 2xM6* Typ 60 Einscheibig m. Klemme 107 60 60 750 1500 8-14 2xM6* * Schrauben für die Befestigung sind nicht im Lieferumfang enthalten.
Rutgerson Decksblock Kunststoff Typ 40
Die Rutgerson Decksblöcke mit Gleitlagern sind aus Aluminium oder hochfestem Kompositmaterial (KST) gefertigt und auf hohe Lasten ausgelegt. Typ 40 und 60 sind jeweils übereinander montierbar und somit flexibel an das Deckslayout anpassbar. Bezeichnung A mm B mm C mm Arbeitslast kg Bruchlast kg max. Leine mm Schrauben Typ 40 Einscheibig 82 40 49 600 1200 4-12 2xM6* * Schrauben für die Befestigung sind nicht im Lieferumfang enthalten
Rutgerson Decksblock Kunststoff Typ 60
Die Rutgerson Decksblöcke mit Gleitlagern sind aus Aluminium oder hochfestem Kompositmaterial (KST) gefertigt und auf hohe Lasten ausgelegt. Typ 40 und 60 sind jeweils übereinander montierbar und somit flexibel an das Deckslayout anpassbar. Bezeichnung A mm B mm C mm Arbeitslast kg Bruchlast kg max. Leine mm Schrauben Typ 60 Einscheibig 107 60 60 750 1500 8-14 2xM6* Schrauben für die Befestigung sind nicht im Lieferumfang enthalten Material: KST A: 107 mm B: 60 mm C: 60 mm Arbeitsklast: 750 kg Bruchlast: 1500 kg Min.- max. Leinen-Ø: 8 - 14 mm Befestigungsschrauben*: 2 x M 6 * Nicht im Lieferumfang enthalten
Rutgerson Doppel-Decksblock Aluminium Typ 100 mit Klemme
Die Rutgerson Decksblöcke mit Gleitlagern sind aus Aluminium oder hochfestem Kompositmaterial (KST) gefertigt und auf hohe Lasten ausgelegt. Die maximale Haltekraft der Klemmen beträgt 300kg, der Klemmenradius (D) beträgt 77mm. A mm B mm C mm Arbeitslast kg Bruchlast kg max. Leinen-Ø mm Schrauben 169 100 102/34 3900** 8000** 12-20 3xM10* * Schrauben für die Befestigung sind nicht im Lieferumfang enthalten.** Hinweis: Der obere Block hat nur 50% der Arbeits- und Bruchlast des unteren Blocks.

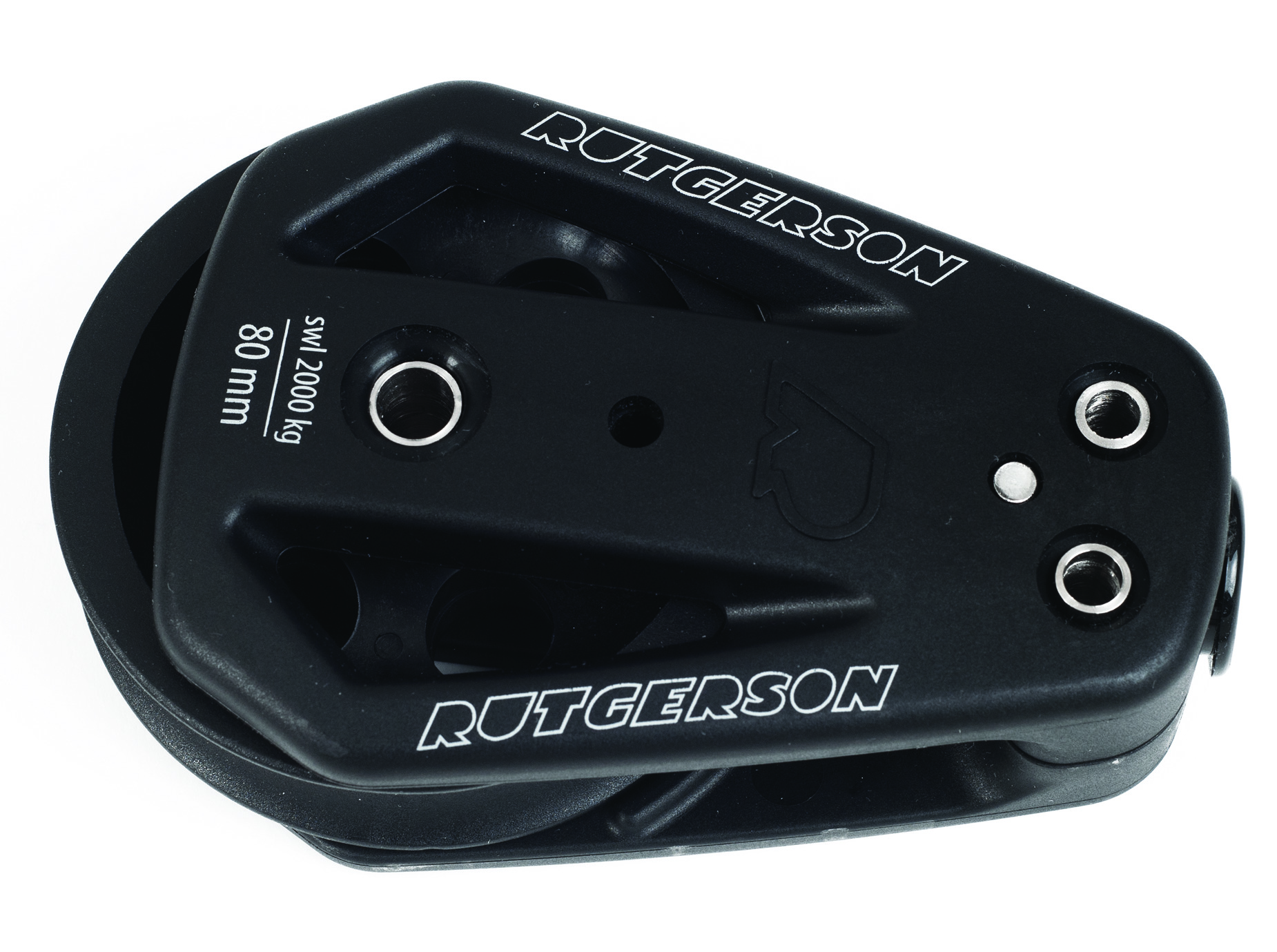

Rutgerson Fußblock 80mm mit Gleitlager
Dieser Fußblock hat eine 80-mm-Rolle mit Gleitlager und verstärkten Verbundseiten.

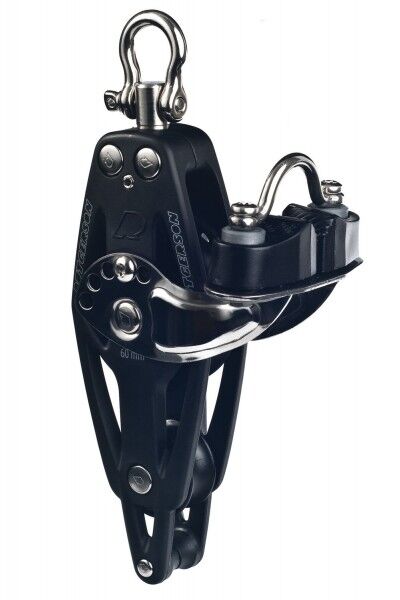

Rutgerson Violinblock mit Unterbügel & Klemme
Gleitlagerblöcke für hohe Lasten. Die Seiten und Scheiben der Rutgerson Blöcke sind aus hochfestem Komposit-Material gefertigt. Bezeichnung Scheiben-Ø mm Bolzen-Ø mm Tauwerk-Ø mm Arbeitslastkg Bruchlastkg Gewichtg Violinblock mit Unterbügel & Klemme Serie 300 35 4 3-8 450 850 121 Violinblock mit Unterbügel & Klemme Serie 500 50 5 4-12 700 1.250 270 Violinblock mit Unterbügel & Klemme Serie 600 60 6 6-14 1.150 2.100 375

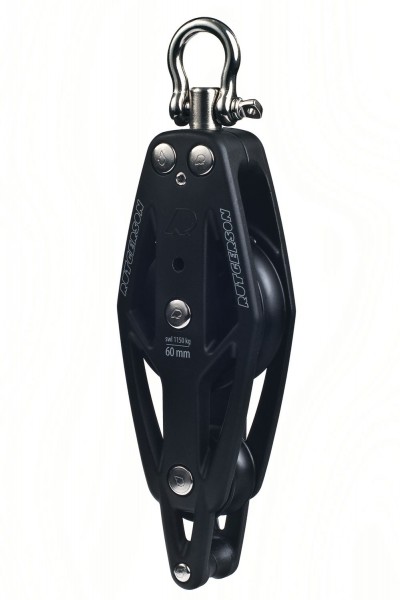

Rutgerson Violinblock mit Unterbügel
Gleitlagerblöcke für hohe Lasten. Die Seiten und Scheiben der Rutgerson Blöcke sind aus hochfestem Komposit-Material gefertigt. Bezeichnung Scheiben-Ø mm Bolzen-Ø mm Tauwerk-Ø mm Arbeitslastkg Bruchlastkg Gewichtg Violinblock mit Unterbügel Serie 300 35 4 3-8 450 850 70 Violinblock mit Unterbügel Serie 500 50 5 4-12 700 1.250 163 Violinblock mit Unterbügel Serie 600 60 6 6-14 1.150 2.100 279

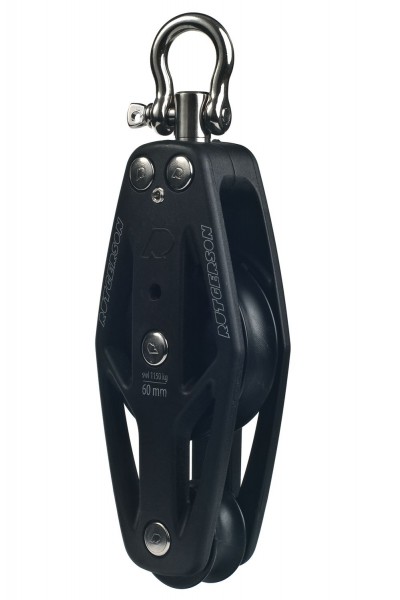

Rutgerson Violinblock
Gleitlagerblöcke für hohe Lasten. Die Seiten und Scheiben der Rutgerson Blöcke sind aus hochfestem Komposit-Material gefertigt. Bezeichnung Scheiben-Ø mm Bolzen-Ø mm Tauwerk-Ø mm Arbeitslastkg Bruchlastkg Gewichtg Violinblock Serie 300 35 4 3-8 450 850 62 Violinblock Serie 500 50 5 4-12 700 1.250 132 Violinblock Serie 600 60 6 6-14 1.150 2.100 265
Rutgerson Blöcke für Deck und Rigg
Rutgerson Blöcke sind robuste Gleitlagerblöcke für die Führung und Umlenkung von Schoten, Fallen und anderen Leinen auf Segelyachten. Je nach Ausführung eignen sie sich für unterschiedliche Tauwerkdurchmesser, Belastungen und Einbausituationen.
Bei LEPPER marine finden Sie verschiedene Rutgerson Blockserien mit unterschiedlichen Scheibendurchmessern und Befestigungsvarianten. Dazu gehören unter anderem Blöcke der Serien 300, 500, 600 und 800 sowie Ausführungen mit Gabelkopf, Unterbügel oder weiteren Anschlüssen.
Den passenden Rutgerson Block auswählen
Bei der Auswahl eines Rutgerson Blocks sollten mehrere Faktoren berücksichtigt werden:
- Scheibendurchmesser
- Tauwerkdurchmesser
- Anzahl der Scheiben
- Arbeitslast und Bruchlast
- Befestigungsart
- Gabelkopf bzw. Bolzenabmessungen
- vorhandener Anschlagpunkt
- Platzverhältnisse an Deck oder Mast
Der Scheibendurchmesser sollte zum verwendeten Tauwerk passen. Ebenso wichtig ist die Belastbarkeit des Blocks. Für hoch belastete Anwendungen wie Großschot, Genua oder andere stark beanspruchte Leinen sollte die erforderliche Arbeitslast des gesamten Systems berücksichtigt werden.
Rutgerson Blöcke für Bavaria Yachten
Rutgerson Deck Hardware wurde bei zahlreichen Bavaria Yachten eingesetzt. Deshalb sind Rutgerson Blöcke auch für die Reparatur und Erneuerung vorhandener Bavaria-Deckausrüstung interessant.
Insbesondere bei älteren Bavaria-Modellen kann ein vorhandener Rutgerson Block anhand von Abmessungen, Scheibengröße und Befestigung identifiziert und durch einen passenden Block ersetzt werden.
Auch für Sparcraft- und Z-Spars-Masten finden sich bei Rutgerson passende Umlenk- und Führungsblöcke.
Rutgerson Gleitlagerblöcke
Die Gleitlagertechnik bietet eine einfache und robuste Lösung für viele Anwendungen im Yachtbereich. Rutgerson verwendet je nach Blockserie unterschiedliche Scheibengrößen und Konstruktionen, sodass die Blöcke passend zur jeweiligen Belastung ausgewählt werden können.
Wenn Sie einen vorhandenen Rutgerson Block ersetzen möchten, sind Artikelnummer, Scheibendurchmesser, Tauwerkdurchmesser und die Abmessungen der Befestigung wichtige Angaben für die Zuordnung.
Sie sind unsicher, welcher Rutgerson Block passt? Senden Sie uns gerne ein Foto des vorhandenen Blocks sowie möglichst einige Maße. Wir unterstützen Sie bei der Auswahl des passenden Ersatzes.
