Vetus Kühlwasserfilter Typ FTR330 (in verschiedenen Ausführungen)
Produktinformationen "Vetus Kühlwasserfilter Typ FTR330 (in verschiedenen Ausführungen)"

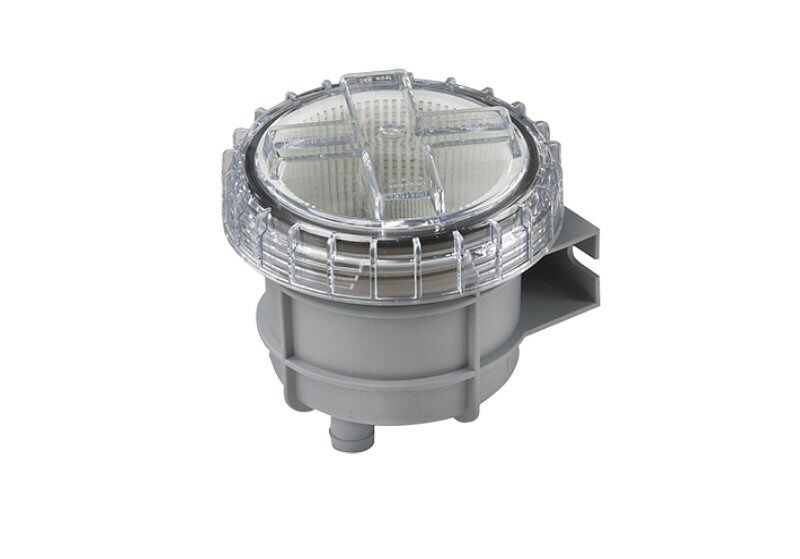

Die Vetus-Kühlwasserfilter des Typen 330 besitzen einen durchsichtigen Deckel, der es ermöglicht, den Filter zu kontrollieren, ohne ihn öffnen zu müssen. Dank der großen aktiven Oberfläche des Filterelements ist eine Reinigung nur selten erforderlich. In der Standardaufstellung (siehe Installationsbeispiele, Abb. 1) entspricht die Filterkapazität den Angaben im Abschnitt ‘Technische Daten’. Die Kapazität hängt vom Durchmesser des Schlauchanschlusses ab. Parallel anschließen Indem 2 Wasserfilter parallel zueinander angeschlossen werden (siehe Installationsbeispiele, Abb. 2), ist es möglich eine höhere Leistung zu erzielen, siehe ‘technische Daten’. Werden 2 Wasserfilter mit 2 zusätzlichen Absperrventilen parallel zueinander angeschlossen (siehe Installationsbeispiele, Abb. 3), ist es zudem möglich, auch wenn der Motor läuft, jeden Filter einzeln zu reinigen.
Installation Der Wasserfilter ist immer oberhalb der Wasserlinie zu montieren und an einem senkrechten Schott zu befestigen. Am Wassereinlaßflügelrad stets ein Außenbordabsperrventil anbringen! Für beide Verbindungen, also vom Wassereinlaßflügelrad zum Wasserfilter und vom Wasserfilter zum Motor, immer einen flexiblen Schlauch verwenden. Keine fett- oder ölhaltigen Produkte, sondern ausschließlich Wasser und/oder Seife benutzen, um den Schlauch leichter an die Schlauchanschlüssen montieren zu können. Alle Schlauchverbindungen mit Hilfe von 2 Schlauchklemmen aus rostfreiem Stahl befestigen.
Technische Daten
- Material Gehäuse: Polypropylen GF
- Material Filterelement : HD Polyäthylen
- Material Deckel : Styrol/Acrylnitril SAM
- Gewicht : 0,45 kg
- Max. Außentemperatur : 75°C
- Max. Wassertemperatur : 55°C Max. Überdruck : 0,5 bar (50 kPa, 0,5 kp/cm2 )
Ausführungen
| Artikelnummer | Für Schlauch Innendurchmesser mm | Für Schlauch Innendurchmesser inch | Max Kapazität Liter / Minute | Empfohlene Kapazität Liter / Minute |
| FTR330/13 | 13mm | 1/2" | 50 l | 23 l |
| FTR330/16 | 16mm | 5/8" | 80 l | 35 l |
| FTR330/19 | 19mm | 3/4" | 120 l | 51 l |
| FTR330/25 | 25mm | 1" | 210 l | 91 l |
| FTR330/32 | 32mm | 1 1/4" | 330 l | 143 l |
| FTR330/38 | 38mm | 1 1/2" | 470 l | 195 l |
Betrieb und Wartung
Das Filterelement regelmäßig auf Verschmutzung hin kontrollieren. Anmerkung: Es ist nicht erforderlich, den Deckel dafür zu entfernen. Das Filterelement reinigen, wenn sich dort Schmutz angesammelt hat. Das Außenbordabsperrventil schließen und den Deckel aufschrauben (siehe Abb. 4). Das Filterelement aus dem Gehäuse nehmen und ausspülen. Das Filterelement wieder anbringen, sowohl Dichtungsring als Gewinde mit beispielsweise Silikonöl oder 6 3.0502 Kühlwasserfilter Typ 330 Teflonspray schmieren (siehe Abb. 6) und den Deckel wieder festdrehen. Anmerkung: Den Deckel niemals mit Werkzeugen, sondern immer mit der Hand lösen oder festdrehen (siehe Abb. 4 und 5). Nach dem Anbringen des Deckels die Dichtung des Deckels am Filtergehäuse überprüfen. Schließt der Deckel nicht gut, so saugt die Außenwasserpumpe des Motors auch Luft an, was zu einer Überhitzung des Motors führen kann. Um zu vermeiden, daß während der Wintermonate Frostschäden am Wasserfilter auftreten, ist das Wasser abzuzapfen oder die Anlage mit Frostschutzmittel zu füllen. Zum Abzapfen sind die Schlauchverbindungen zu lösen, da das Filtergehäuse mit keinem Abzapfhahn ausgestattet ist. Beim Füllen mit einem Frostschutzmittel ist darauf zu achten, daß dieses nicht in das Außenwasser gelangen kann. Frostschutzmittel sind giftig!
Installationsmöglichkeiten / Schema
