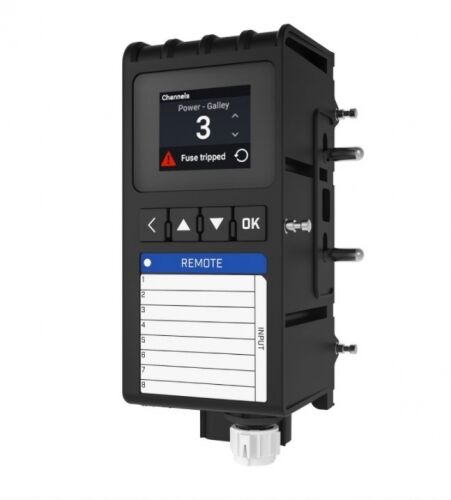

Raymarine YachtSense Remote Einheit
Produktinformationen "Raymarine YachtSense Remote Einheit"
YachtSense™ ist ein fortschrittliches digitales Steuerungssystem, das das komplette Kommando und Bewusstsein für die elektrischen Systeme eines Schiffs bietet.
Das modulare Design und die branchenführenden Sicherheitsmerkmale repräsentieren die Zukunft der Bootsautomatisierung.

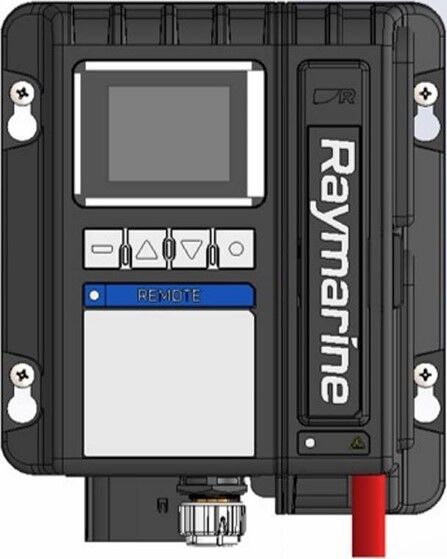

- Remote-Module werden mit einem Power Supply-Modul geliefert.
- Remote-Module umfassen 8 x digitale oder analoge Eingangs-/Ausgangskanäle.
- Remote-Module werden über einen SeaTalkng®-Backbone an ein Master-Modul angeschlossen.
| Leistungsangaben | |
| Nominale Bordspannung: | 12 V/DC / 24 V/DC |
| Betriebsspannungsbereich: | 8 V/DC bis 32 V/DC |
| Modulstromaufnahme: | 250 mA |
| Maximaler Ausgangsstrom: | 2A (250 mA pro Kanal) |
| Datenverbindung | |
| SeaTalkng® / NMEA 2000: | 1x SeaTalkng®-Anschluss |
| Eingangs-/Ausgangsanschlüsse | 8x 250 mA Ausgangskanäle über 20-poligen Molex MX150L Steckverbinder |
| DCS-Kommunikation: | Interner 6-poliger Anschluss. |
| Physikalische Kenndaten | |
| Modulabmessungen: H/B/T (ohne Sammelschienen): |
165 mm (6,50 Zoll) x 81,00 mm (3,19 Zoll) x 75,50 mm (2,97 Zoll) |
| Gewicht: | 0,35 kg (0,77 lb) |
| LCD Display | |
| Größe (diagonal): | 1,8 Zoll |
| Gewicht: | 0,37 Kg (0,78 lb) |
| Typ: | TFT-LCD (LED-Hintergrundbeleuchtung) |
| Farbtiefe: | RGB |
| Auflösung: | 128x160 |
| Verhältnis: | 5:4 |
| Beleuchtung: | 225 |
| Betrachtungswinkel: | L: 65° / R: 65° / T: 40" / B: 65° |
Systemdiagramm
In jedem System muss zunächst ein Master Modul sowie das mitgelieferte Power Modul installiert sein.
Ein Remote Modul (kommt ebenfalls mit Powermodul) kann abgesetzt aufgebaut und skaliert werden und muss dann via NMEA2000 / SeaTalk ng mit dem MasterModul verbunden sein. Siehe Systemdiagramm
