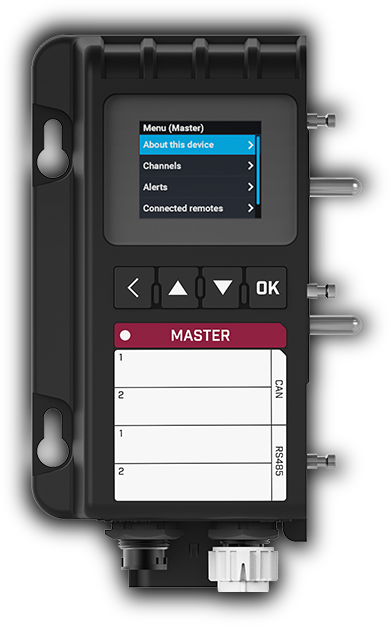

Raymarine YachtSense Master Modul (12V / 24V)
Produktinformationen "Raymarine YachtSense Master Modul (12V / 24V)"
YachtSense™ ist ein fortschrittliches digitales Steuerungssystem, das das komplette Kommando und Bewusstsein für die elektrischen Systeme eines Schiffs bietet.
Das modulare Design und die branchenführenden Sicherheitsmerkmale repräsentieren die Zukunft der Bootsautomatisierung.

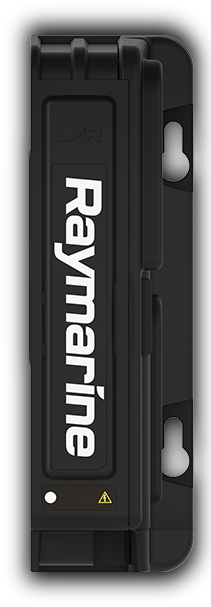

- Das Master-Modul ist für alle Installationszenarien erforderlich und wird mit einem Power Supply-Modul geliefert.
- Das Master-Modul kann über ein vernetztes Multifunktionsdisplay (MFD) gesteuert werden.
- Das Master-Modul wird über eine Verbindung zu einem SeaTalkng®- Backbone angeschlossen.
- Das Master-Modul umfasst 2 x J1939-Anschlüsse, 2 x RS-485-Anschlüsse.
| Leistungsangaben | |
| Nominale Bordspannung: | 12 V/DC / 24 V/DC |
| Betriebsspannungsbereich: | 8 V/DC bis 32 V/DC |
| Modulstromaufnahme: | 350 mA |
| Datenverbindungen | |
| Netzwerk (Steuerung): | 1x RayNet SeaTalkhs™-Anschluss 10 / 100 / 1,000 Mbits/s |
| SeaTalkng® / NMEA 2000: | 1x SeaTalkng®-Anschluss |
| CANBUS / Seriell: | 2x J1939 Anschlüsse über 16-poligen Molex MX150L Steckverbinder 2x RS-485 Verbindungen über 16-poligen Molex MX150L Steckverbinder |
| DCS-Kommunikation: | Interner 6-poliger Anschluss. |
| Physikalische Kenndaten | |
| Modulabmessungen: H/B/T (ohne Sammelschienen): |
165 mm (6,50 Zoll) x 81,00 mm (3,19 Zoll) x 75,50 mm (2,97 Zoll) |
| Gewicht: | 0,37 kg (0,78 lb) |
| LCD Display | |
| Größe (diagonal): | 1,8 Zoll |
| Gewicht: | 0,37 Kg (0,78 lb) |
| Typ: | TFT-LCD (LED-Hintergrundbeleuchtung) |
| Farbtiefe: | RGB |
| Auflösung: | 128x160 |
| Verhältnis: | 5:4 |
| Beleuchtung: | 225 |
| Betrachtungswinkel: | L: 65° / R: 65° / T: 40" / B: 65° |
Systemdiagramm
In jedem System muss zunächst ein Master Modul sowie das mitgelieferte Power Modul installiert sein.
Ein Remote Modul (kommt ebenfalls mit Powermodul) kann abgesetzt aufgebaut und skaliert werden und muss dann via NMEA2000 / SeaTalk ng mit dem MasterModul verbunden sein. Siehe Systemdiagramm
