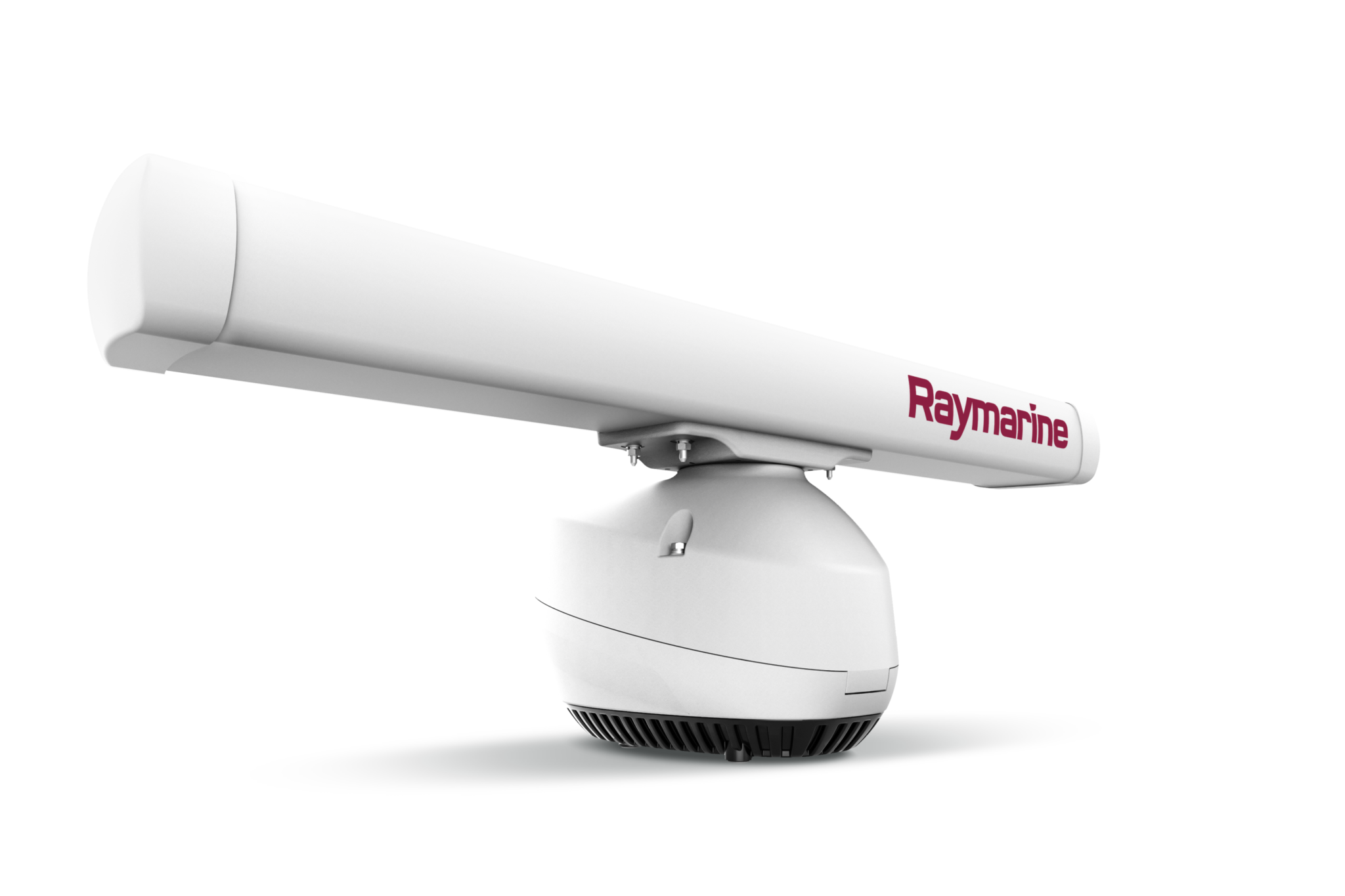

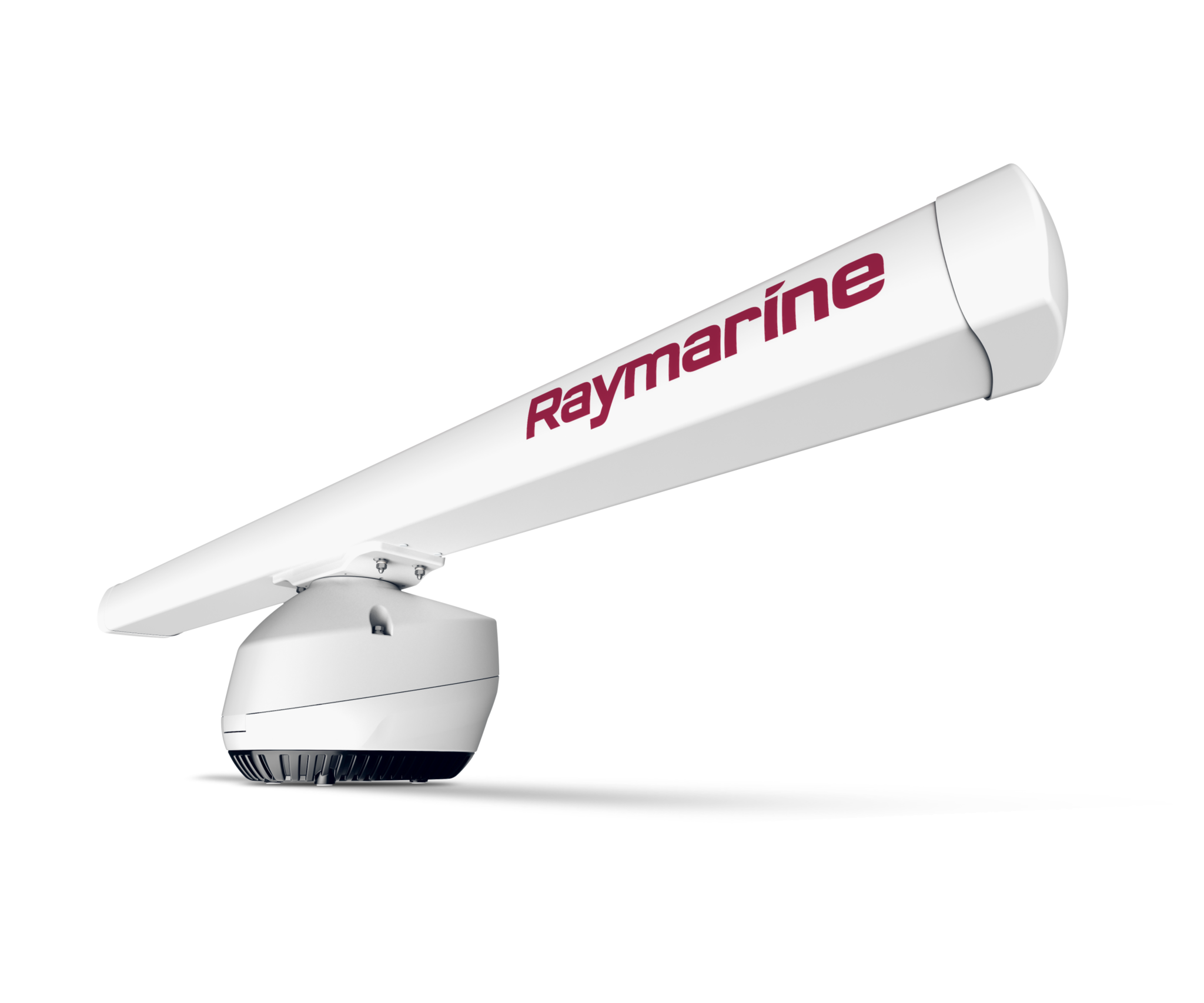

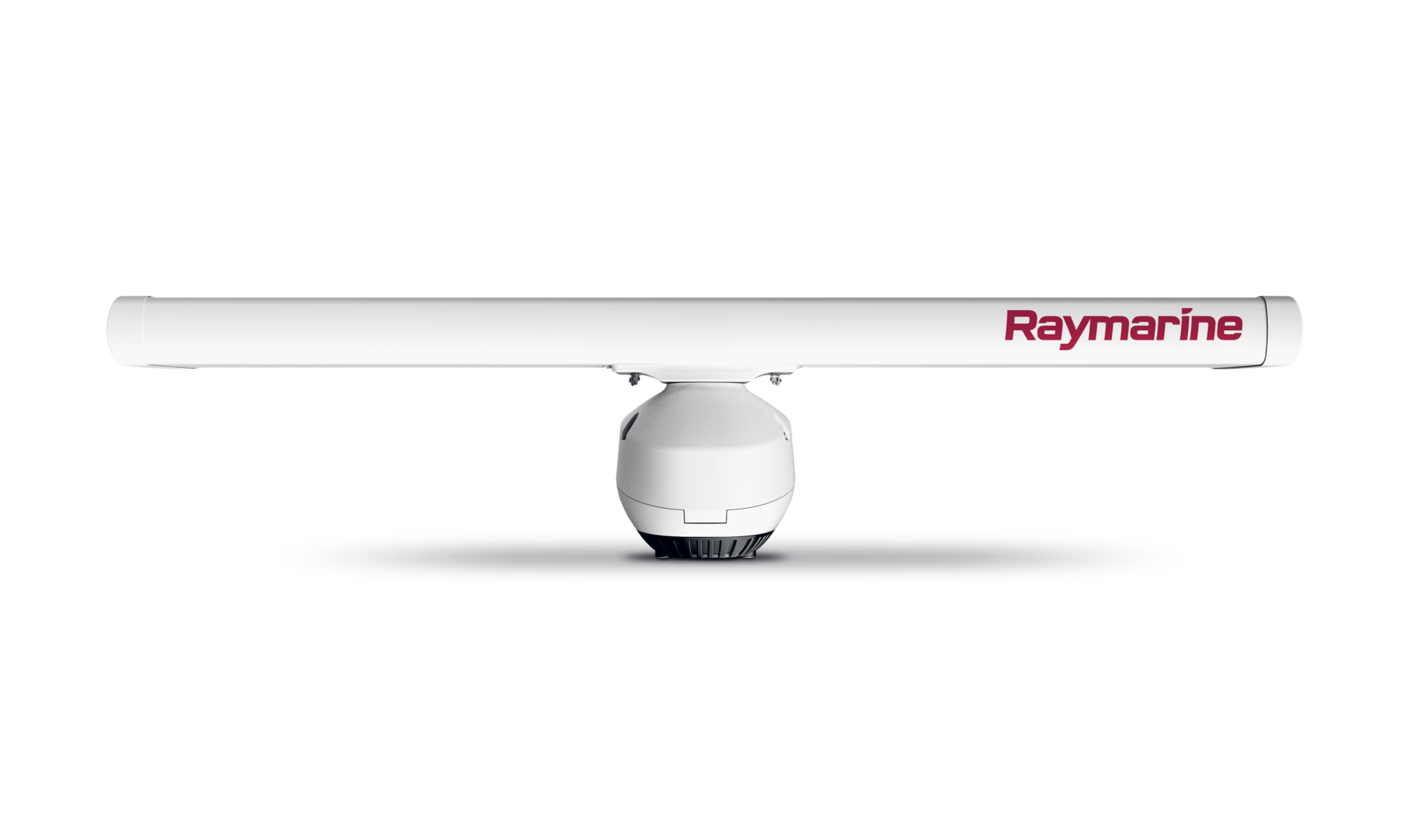

Raymarine Magnum Balkenradar 4kW / 72''
6.919,95 €*
% 7.907,55 €* (12.49% gespart)Lieferzeit ca. 3-14 Werktage
Produktinformationen "Raymarine Magnum Balkenradar 4kW / 72''"
Die hochleistungsfähigen offenen Schlitzstrahler der Magnum Serie bieten eine große Reichweite und unübertroffene Darstellung auch kleinerer Ziele auf den Multifunktionsdisplay von Raymarine. Die robusten Magnum Antennen verwenden viele der gleichen Radartechnologien, denen die US-Küstenwache vertraut, und bietet eine verbesserte Zielverfolgung und zuverlässige Leistung - alles verpackt im neuen Design.
Hauptmerkmale
Die Magnum Antennen sind mit 4kW oder 12kW Leistung und mit einem 4' oder 6' Antennenbalken erhältlich. Die 12kW Modelle bieten eine maximale Reichweite bis zu 96nm, ideal für Hochseeschiffe, und bis zu 72nm bei den 4kW Modellen. Magnum sind die perfekte Ergänzung zu den prämierten Multifunktionsdisplays Axiom® und Axiom Pro von Raymarine, ausgestattet mit der LightHouse 3 Bedienersoftware – und ist auch abwärtskompatibel mit älteren Multifunktionsdisplay der folgenden Serien:
- Auf Lighthouse 2 basierende MFDs der Serien a, c, e, eS und gS
- C-Serie Widescreen und E-Serie Widescreen
- E-Serie Classic und G-Serie Multifunktionsdisplays
Hinweis: Nicht alle Magnum-Funktionen sind auch auf den älteren MFDs verfügbar.
Überragender VogelmodusBasierend auf der bekannten, außergewöhnlichen Vogelmodus-Technologie wurde diese Funktion für die Magnum Antennen weiterentwickelt, um Vögelschwärme auch in einer Reichweite von bis zu 10nm für eine besser Übersicht zu erfassen. |
 |
Verbessertes RadarbildDie Magnum Antennen verfügen außerdem über die Technologie zur Schärfung der Radarkeule von Raymarine. Die Radarbilder bieten eine detaillierte Zieltrennung, kartenähnliche Details der Küste und eine überrragende Leistung im Fernbereich mit Peilauflösung kleiner als 1°. |
 |
Erstklassige ZielverfolgungDie Magnum Serie bietet mit der vollautomatischen MARPA-Zielerfassung und -verfolgung einen besseren Überblick . Für die Darstellung von Ziel-Plots in Echtzeit, setzen die Magnum Antennen die neunachsige Headingsensor-Technologie der bekannten Evolution Autopiloten von Raymarine ein. |
 |
True TrailsMagnum verfügt über eine True-Trails-Zielhistorie. Durch die True-Trails-Funktionen können Sie den Verlauf der „Heckwelle“ hinter jedem beweglichen Kontakt sehen. Diese zusätzlichen Informationen machen es noch einfacher, die Bewegung von anderen Schiffen zu interpretieren und intelligente Navigationsentscheidungen zum sicheren Vorbeifahren zu treffen. |
 |
Echtzeit-KursupdatesVerbinden Sie Magnum mit Axiom und Lighthouse 3 und erleben Sie ein ununterbrochenes Radarzielbild, wenn Sie Kursänderungen vornehmen. Echtzeit-Kursupdates ermöglichen es die Radar-Positionsanzeige bei Bedarf frei zu drehen, ohne dass die gesamte Anzeige aktualisiert werden muss. |
 |
| TECHNISCHE SPEZIFIKATIONEN | ||||
| Modell | 4 kW - 4 ft | 4 kW - 6 ft | 12 kW - 4 ft | 12 kW - 6 ft |
Allgemeine Spezifikationen
| Antennengröße | ~4ft 4in (1,31 m) | ~6ft 4in (1,92 m) | ~4ft 4in (1,31 m) | ~6ft 4in (1,92 m) |
| Maximale Reichweitenskala | 72 Seemeilen | 96 Seemeilen | ||
| Gewicht (Antennenfuß + Balken) |
57,3 lbs (26 kg) | 6,39 lbs (29 kg) | 57,3 lbs (26 kg) | 6,39 lbs (29 kg) |
Antenne / Spezifikationen des Balken
| Horizontaler Öffnungswinkel (Nominell) |
1,85° | 1,15° | 1,85° | 1,15° |
| Effektive horizontaler Öffnungswinkel (nach Reduzierung der Anntennenstrahlverstärkung) |
Weniger als 1° | |||
| Vertikaler Öffnungswinkel -3 dB | 25° | |||
| Nebenkeulen (innerhalb von 10°) | < -21 dB | |||
| Nebenkeulen (außerhalb von 10°) | < -30 dB | |||
| Drehgeschwindigkeit | 24 U/min / 48 U/min (automatischer Hochgeschwindigkeitsmodus verbessert die Verfolgung von schnellen Objekten auf Entfernungen von 3 Meilen oder weniger. MFD-abhängig.) |
|||
| Bandbreite Empfänger | Angepasste digitale Filter für jede Pulslänge | |||
| Einstellungen Pulslänge/PRF | 8 | |||
| Anzahl der angezeigten Video-Level | 256 (8-bit) | |||
Leistungsangaben
| Spannung | 10,8 bis 32 V DC (unter Verwendung des mitgelieferten VCM100) für 12 V, 24 V DC-Systeme | |||
| Stromverbrauch (Typisch) | <70 W (Senden) <30 W (Standby) <1,2 W (Ruhe) |
<110 W (Senden) <30 W (Standby) <1,2 W (Ruhe) |
||
Ziele
| Maximale automatische und manuelle MARPA-Ziele (mit Kurssensor) | 25 | |||
| Echtzeit-Kurs aktualisieren (mit Kurssensor) | Ja | |||
| True Trails (mit Kurssensor) | Ja | |||
Kompatibilität
| Multifunktionsdisplay | Magnum Kompatibilität (Funktionen) |
| Axiom / Axiom Pro (LH3.4 oder höher) | Kompatibel mit vollem Funktionsumfang |
| eS Serie / gS Serie (LH3.3 oder höher) | Kompatibel mit eingeschränktem Funktionsumfang. Kein automatisches MARPA |
| Serie a/c/e/eS/gS (LH2 v19.03) | Kompatibel mit eingeschränkten Funktionsumfang. Kein Echtzeitkurs. Keine True Trails. Kein automatisches MARPA |
| E-Wide (v2.65) | Kompatibel mit eingeschränkten Funktionsumfang. Kein Echtzeitkurs. Keine True Trails. Kein automatisches MARPA |
| C-Wide (v2.35) | Kompatibel mit eingeschränkten Funktionsumfang. Kein Echtzeit-Kurs. Keine True Trails. Kein automatisches MARPA. Kein Vogelmodus |
| G-Serie (v4.66) | Kompatibel mit eingeschränkten Funktionsumfang. Kein Echtzeit-Kurs. Keine True Trails. Kein automatisches MARPA |
| E-Classic (v5.69) | Kompatibel mit eingeschränktem Funktionsumfang. Kein Echtzeitkurs. Keine True Trails. Kein automatisches MARPA. Kein Vogelmodus |
Sonstige Spezifikationen
| Betriebstemperaturbereich | 14°F bis 131°F (-10°C bis +55°C) D6 | |||
| Temperaturbereich bei Nichtbetrieb | -20°C bis +70°C C6 | |||
| Wasserdichtigkeitsstandard | IPX6 | |||
| Antennen-Kabellänge | 15 m Standard (optional 5 m, 10 m und 25 m) | |||
Seit Jahrzehnten steht Raymarine für innovative und robuste Marineelektronik auf Segel- und Motorschiffen sowie der leichten Berufsschifffahrt. LEPPER marine ist zertifizierter Raymarine Installing Dealer und steht Ihnen bei der Beratung, Verkauf, Installation und AfterSales zur Verfügung.
