CZone Control 1 Interface

1.799,85 €*

% 1.956,00 €* (7.98% gespart)

Lieferzeit ca. 3-14 Werktage

Artikelnummer: 80-911-0122-00

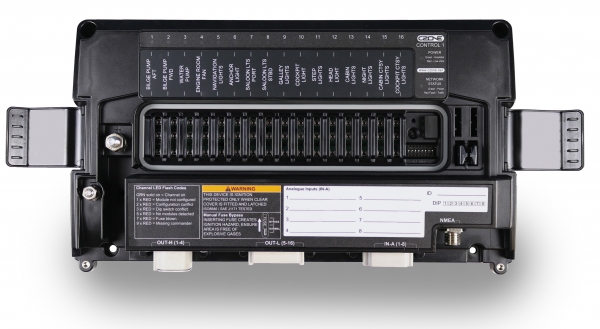

Produktinformationen "CZone Control 1 Interface"

Bildschirmfoto-2019-10-22-um-12-23-30Das Control 1 Interface fasst mehrere Ein- und Ausgangsgeräte zu einem Gerät zusammen. Dies minimiert den Zeit- und Arbeitsaufwand bei der Installation, weil die Verbindungen zwischen mehreren Modulen und der erforderliche Platzbedarf reduziert wurden. Das Control 1 Interface verfügt über viele der Kernfunktionen und Vorteile des voll ausgestatteten Combination Output Interface (COI), wurde jedoch überarbeitet, um ein verbessertes Kosten-Nutzen-Verhältnis pro Kanal zu bieten. Das Control 1 Interface überzeugt durch das gleiche robuste Design wie das voll ausgestattete COI mit Gehäuseschutz nach IPX5 gegen eindringendes Wasser, vollständiger mechanischer Sicherung und Überbrückung an allen Stromkreisen. Deutsch-Steckverbinder gemäß Industriestandard ermöglichen eine zuverlässige „Plug and Play“-Installation.

Das Control 1 Interface baut auf dem Portfolio der führenden digitalen Steuerungs- und Überwachungsprodukte von CZone auf. Das Control 1 Interface bietet lediglich die wesentlichen Funktionen, die für kleine Systeme erforderlich sind, es ist somit preisgünstiger und stellt sicher, dass die CZone-Vorteile für eine breitere Anwendungspalette als je zuvor verfügbar sind.

Merkmale

  • Komplettes CZone-Steuerungs- und -Überwachungssystem in einer einzigen Box.
  • Der modulare Aufbau bietet Systemoptionen für eine breite Palette von Schiffen und Wohnmobilen.
  • Kompatibel mit Multifunktions- und Blackbox-Kartenplotter/Fischfinder für den maritimen Bereich.
  • Ausgestattet mit fortschrittlichen CZone-Kernfunktionen.
  • Wettbewerbsfähiger Preis für kostensensible Anwendungen.
  • ABYC-konforme ATC-Sicherung und mechanische Überbrückung für Redundanz.
  • PWM-Lichtdimmung und sanfter Start.
  • Überwachung von Tankfüllständen, Batteriespannung, Temperatur und Druck mit handelsüblichen Sensoren.
  • Die Bilgepumpenlauferkennung ermöglicht die Pumpensteuerung und -überwachung über ein einziges Kabel.
  • Status-LEDs für alle Ausgänge, Gleichstromversorgung und NMEA 2000.
  • Zusätzliche Spannungsüberwachung an Gleichstromanschluss und NMEA 2000.
  • Durch den eingebauten Lastabwurf können nicht erforderliche Belastungen abgeschaltet werden, um die Lebensdauer der Batterie zu verlängern.
  • Über den USB-Anschluss sind die vollständige System-Firmware und Konfigurationsupdates (kein PC oder Adapter erforderlich) verfügbar.

Anwendungen

Mit der raschen Anpassung digitaler Schaltsysteme an den Markt für Freizeitfahrzeuge und kleinere Schiffe hat CZone ein Portfolio entwickelt, das kostengünstige digitale Steuerungs- und Überwachungslösungen umfasst. Durch das kostengünstigere Control 1 Interface kann eine größere Zahl von OEM-Kunden die Vorteile der digitalen Steuerung und Überwachung an ihre Kunden weitergeben und mehr Wert, Funktionalität und Differenzierung bieten.

Allgemeine Spezifikationen
Ausgangskanäle (hoch) 4 x 25 A
Ausgangskanäle (niedrig) 12 x 10 A (dimmbar)
Analoge Eingänge 8 Eingänge (plus- oder minusschaltend, 0-32 V), 0-1000 Ohm Widerstand, 4-20 mA Strom
Kommunikationsprotokoll NMEA 2000
Ausgang NMEA 2000 PGN Füllstand, Druck, Temperatur, Batteriespannung
Stromkreisüberwachung nein
Stromkreisschutz ATC-Sicherung mit ausgelöster Sicherung und Sicherung in Überbrückungs-Alarmen
Zusätzliche Überwachung 1x Spannungssensor am Plus-Hauptanschlussbolzen
Stromkreisüberbrückung mechanischer Schutz/Überbrückung aller Ausgangskanäle
Max. kontinuierlicher Strom 150 A bei 40 °C / 104 °F (Absenkung > 40 °C / 104 °F)
Anschlüsse Deutsch
Stromversorgung M8 (5/16”)-Stecker Plus, M6 (1/4”)-Stecker Minus
Lieferspanning 9-32 V (mit LED „Spannung vorhanden“)
Kreisläufe der Bilgenpumpe 4 Hochstromkanäle: integrierte manuelle Kontrolle und Erkennung der ‘laufenden Pumpe’
Schutzgrad IPx5 (montiert bei 0° +/-90°)
Abmessungen (einschl. optionaler Kabelabdeckung), HxBxT 339 x 194 x 65 mm
13,3 x 7,6 x 2,6 inch
Gewicht 1,9 kg
4,2 lb
Zertifizierung CE, ABYC, NMEA, ISO8846/SAEJ1171 Ignition Protected

Technische Spezifikationen
Stromverbrauch Betrieb (alle Kanäle Ein) = 100 mA bei 13,2 V / Betrieb (alle Kanäle Aus) = 75 mA bei 13,2 V
Hersteller "CZone"

Das digitale Kontroll- und Überwachungsnetz CZone® vereinfacht die Installation elektrischer Systeme, indem die komplizierte und aufwändige Verkabelung zum Schalten und Sichern der Panele durch moderne robuste Schnittstellen und ein leichtes NMEA 2000-Netzkabel ausgetauscht wird. Durch die Automatisierung komplizierter Kontroll- und Überwachungsfunktionen der heutigen Systeme an Bord bietet es außerdem eine ausgefeilte Lösung.

Installation

Hersteller erhalten dank des geringeren Kabelaufwands, der Gewichtsredu­zie­rung des Kabelbaums und der geringeren Installationszeit unmittelbar einen Vorteil. Das CZone-System umfasst ebenfalls viele unabhängige Komponenten, die zu einem intuitiven System zusammengeschlossen werden. Die Verkabelung wurde drastisch vereinfacht, denn dank des CZone-Systems gehören komplexe Schalt-Cluster und Verkabelungsstrecken der Vergangenheit an. Module lassen sich problemlos in das System integrieren, so dass den Bedürfnissen von OEMs und Endverbrauchern bestmöglichst ent-sprochen werden kann.

Konfiguration

Von uns erhalten Sie die Tools um zu entscheiden, welche Module Sie für Ihre spezifischen Anforderungen benötigen. Diese müssen Sie dann einfach nur noch mit dem intuitiven CZone-Konfigurations-Tool programmieren.

Integration

Das CZone-System ist NMEA 2000 zertifiziert und basiert auf Standard Micro-C Kabeln und Anschlüssen, die auch bei Standard NMEA2000 Netzwerken verwendet werden. Deshalb ist es auch möglich, nur ein Netz als Rückgrat für mehrere Systeme zu integrieren (CZone- und andere NMEA 2000-Geräte). Außerdem kann das CZone-System bestimmte Überwachungsfunktionen mit anderen Bildschirmen teilen, die dem NMEA 2000-Standard entsprechen. Die CZone MasterBus Bridge Interface erweitert das Systemintegrationsniveau auf ein ganz neues Niveau. Es gibt kein anderes Unternehmen, das digitale Schaltung, Leistungselektronik und Navigationssysteme für die Schifffahrt in einem interaktiven, nahtlosen System zusammenfasst

Vielfalt & Sicherheit

Das für 9-32 V-Systeme konstruierte CZone-System zeichnet sich durch eingebaute Timer, Dimmer (einschließlich Träger für Halogenlampen), Alarmvorrichtungen, Spannungsreduzierer und Entlastungen aus. Aus Sicherheitsgründen verfügt das CZone-System über einen manuellen Bypass. Unsere „No-Single-Failure-Point”-Technologie (Technologie ohne einen einzigen Fehlerpunkt) gewährleistet ein Plug- & Play-System, das konstruiert wurde, um Pannen zu vermeiden. Wenn ein Modul beschädigt ist, programmiert das System automatisch das Austauschmodul, nachdem es eingesteckt wurde. Dies bedeutet, dass jedes Modul ohne die Hilfe von ausgebildetem High-Tech-Personal ausgetauscht werden kann. Dank unserer Sicherheits-merkmale sind kundenspezifische Konfigurationen möglich, die gesperrt werden können.
